[HarmonyOS NEXT 实战案例九] 旅游景点网格布局（上）

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ，欢迎fork & star

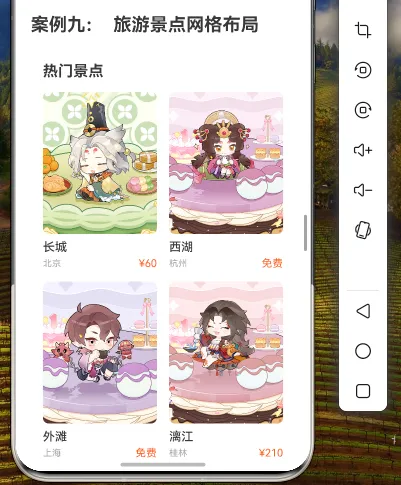

效果演示

1. 概述

本教程将详细讲解如何使用HarmonyOS NEXT中的GridRow和GridCol组件实现旅游景点网格布局。通过网格布局，我们可以以美观、规整的方式展示各种旅游景点信息，为用户提供良好的浏览体验。

本教程将涵盖以下内容：

旅游景点数据结构设计
数据准备
整体布局实现
GridRow和GridCol组件配置
景点卡片实现
布局效果分析

2. 数据结构设计

首先，我们需要定义旅游景点的数据结构，包含景点的基本信息：

// 旅游景点数据类型
export interface SpotType {

  id: number;         // 景点ID
  name: string;       // 景点名称
  image: Resource;    // 景点图片
  location: string;   // 景点位置
  price: number;      // 门票价格
  rating: number;     // 评分
  tags: string[];     // 标签
  description: string; // 景点描述
}

3. 数据准备

接下来，我们准备一些示例数据用于展示：

// 旅游景点数据
private spots: SpotType[] = [
  {

    id: 1,
    name: '长城',
    image: $r('app.media.great_wall'),
    location: '北京',
    price: 60,
    rating: 4.8,
    tags: ['历史', '文化', '世界遗产'],
    description: '长城是中国古代的伟大防御工程，也是世界上最伟大的建筑之一。'
  },
  {

    id: 2,
    name: '西湖',
    image: $r('app.media.west_lake'),
    location: '杭州',
    price: 0,
    rating: 4.7,
    tags: ['自然', '风景', '文化'],
    description: '西湖是中国浙江省杭州市区西面的淡水湖，被誉为人间天堂。'
  },
  {

    id: 3,
    name: '故宫',
    image: $r('app.media.forbidden_city'),
    location: '北京',
    price: 80,
    rating: 4.9,
    tags: ['历史', '文化', '世界遗产'],
    description: '故宫是中国明清两代的皇家宫殿，是世界上现存规模最大、保存最为完整的木质结构古建筑之一。'
  },
  {

    id: 4,
    name: '黄山',
    image: $r('app.media.huangshan'),
    location: '安徽',
    price: 190,
    rating: 4.8,
    tags: ['自然', '风景', '世界遗产'],
    description: '黄山以奇松、怪石、云海、温泉、冬雪五绝著称于世，被誉为"天下第一奇山"。'
  },
  {

    id: 5,
    name: '张家界',
    image: $r('app.media.zhangjiajie'),
    location: '湖南',
    price: 248,
    rating: 4.7,
    tags: ['自然', '风景', '世界遗产'],
    description: '张家界以其独特的石英砂岩峰林地貌闻名于世，被誉为"三千奇峰，八百秀水"。'
  },
  {

    id: 6,
    name: '九寨沟',
    image: $r('app.media.jiuzhaigou'),
    location: '四川',
    price: 190,
    rating: 4.9,
    tags: ['自然', '风景', '世界遗产'],
    description: '九寨沟以其彩池、瀑布、雪山、森林闻名于世，被誉为"童话世界"。'
  },
  {

    id: 7,
    name: '丽江古城',
    image: $r('app.media.lijiang'),
    location: '云南',
    price: 80,
    rating: 4.6,
    tags: ['历史', '文化', '古镇'],
    description: '丽江古城是中国历史文化名城，以其独特的纳西族建筑和水系闻名于世。'
  },
  {

    id: 8,
    name: '鼓浪屿',
    image: $r('app.media.gulangyu'),
    location: '厦门',
    price: 35,
    rating: 4.5,
    tags: ['文化', '海岛', '音乐'],
    description: '鼓浪屿是厦门的一个小岛，以其钢琴文化和欧式建筑闻名，被誉为"钢琴之岛"。'
  }
];

4. 布局实现

4.1 整体布局结构

我们将使用Column作为最外层容器，包含顶部搜索栏、分类标签栏和景点网格列表：

build() {

  Column() {

    // 顶部搜索栏
    this.SearchBar()

    // 分类标签栏
    this.CategoryTabs()

    // 景点网格列表
    this.SpotGrid()
  }
  .width('100%')
  .height('100%')
  .backgroundColor('#F5F5F5')
}

4.2 顶部搜索栏

@Builder
private SearchBar() {

  Row() {

    // 搜索框
    Row() {

      Image($r('app.media.ic_search'))
        .width(20)
        .height(20)
        .margin({
    right: 8 })

      TextInput({
    placeholder: '搜索目的地、景点' })
        .layoutWeight(1)
        .backgroundColor('transparent')
        .placeholderColor('#999999')
        .fontSize(14)
        .height('100%')
    }
    .width('85%')
    .height(40)
    .backgroundColor(Color.White)
    .borderRadius(20)
    .padding({
    left: 12, right: 12 })

    // 筛选按钮
    Image($r('app.media.ic_filter'))
      .width(24)
      .height(24)
      .margin({
    left: 12 })
  }
  .width('100%')
  .padding({
    left: 16, right: 16, top: 12, bottom: 12 })
  .backgroundColor('#1976D2')
}

4.3 分类标签栏

@State currentCategory: string = '推荐';
private categories: string[] = ['推荐', '热门', '自然风光', '历史文化', '主题公园', '海岛', '古镇'];

@Builder
private CategoryTabs() {

  Scroll(ScrollDirection.Horizontal) {

    Row() {

      ForEach(this.categories, (category: string) => {

        Text(category)
          .fontSize(14)
          .fontColor(this.currentCategory === category ? '#1976D2' : '#666666')
          .fontWeight(this.currentCategory === category ? FontWeight.Bold : FontWeight.Normal)
          .padding({
    left: 16, right: 16, top: 12, bottom: 12 })
          .backgroundColor(this.currentCategory === category ? '#E3F2FD' : 'transparent')
          .borderRadius(16)
          .margin({
    right: 8 })
          .onClick(() => {

            this.currentCategory = category;
          })
      })
    }
    .padding({
    left: 16, right: 16 })
  }
  .scrollBar(BarState.Off)
  .width('100%')
}

4.4 景点网格列表

这是本教程的核心部分，我们使用GridRow和GridCol组件实现景点网格列表：

@Builder
private SpotGrid() {

  Scroll() {

    Column() {

      // 推荐景点标题
      Row() {

        Text('推荐景点')
          .fontSize(18)
          .fontWeight(FontWeight.Bold)
          .fontColor('#333333')

        Blank()

        Text('查看更多 >')
          .fontSize(14)
          .fontColor('#1976D2')
      }
      .width('100%')
      .padding({
    left: 16, right: 16, top: 16, bottom: 8 })

      // 使用GridRow和GridCol实现网格布局
      GridRow({

        columns: {
    xs: 1, sm: 2, md: 3, lg: 4 },
        gutter: {
    x: 16, y: 16 }
      }) {

        ForEach(this.spots, (spot: SpotType) => {

          GridCol() {

            this.SpotCard(spot)
          }
        })
      }
      .width('100%')
      .padding(16)
    }
    .width('100%')
  }
  .scrollBar(BarState.Off)
  .scrollable(ScrollDirection.Vertical)
  .width('100%')
  .layoutWeight(1)
}

4.5 景点卡片实现

@Builder
private SpotCard(spot: SpotType) {

  Column() {

    // 景点图片
    Stack() {

      Image(spot.image)
        .width('100%')
        .height(160)
        .borderRadius({
    topLeft: 8, topRight: 8 })
        .objectFit(ImageFit.Cover)

      // 价格标签
      Text(spot.price === 0 ? '免费' : `¥${
     spot.price}`)
        .fontSize(12)
        .fontColor(Color.White)
        .backgroundColor(spot.price === 0 ? '#4CAF50' : '#FF5722')
        .borderRadius(4)
        .padding({
    left: 6, right: 6, top: 2, bottom: 2 })
        .position({
    x: 8, y: 8 })
    }
    .width('100%')

    // 景点信息
    Column() {

      // 景点名称和评分
      Row() {

        Text(spot.name)
          .fontSize(16)
          .fontWeight(FontWeight.Bold)
          .fontColor('#333333')
          .maxLines(1)
          .textOverflow({
    overflow: TextOverflow.Ellipsis })

        Blank()

        Row() {

          Image($r('app.media.ic_star'))
            .width(16)
            .height(16)
            .margin({
    right: 4 })

          Text(spot.rating.toString())
            .fontSize(14)
            .fontColor('#FFB300')
        }
      }
      .width('100%')
      .margin({
    bottom: 8 })

      // 景点位置
      Row() {

        Image($r('app.media.ic_location'))
          .width(16)
          .height(16)
          .margin({
    right: 4 })

        Text(spot.location)
          .fontSize(14)
          .fontColor('#666666')
      }
      .width('100%')
      .margin({
    bottom: 8 })

      // 景点标签
      Row() {

        ForEach(spot.tags, (tag: string, index: number) => {

          if (index < 3) {
    // 最多显示3个标签
            Text(tag)
              .fontSize(12)
              .fontColor('#1976D2')
              .backgroundColor('#E3F2FD')
              .borderRadius(4)
              .padding({
    left: 6, right: 6, top: 2, bottom: 2 })
              .margin({
    right: 4 })
          }
        })
      }
      .width('100%')
    }
    .width('100%')
    .padding(12)
  }
  .width('100%')
  .backgroundColor(Color.White)
  .borderRadius(8)
}

5. GridRow和GridCol配置详解

在本案例中，我们使用了GridRow和GridCol组件实现网格布局。下面详细解析其配置：

5.1 GridRow配置

GridRow({

  columns: {
    xs: 1, sm: 2, md: 3, lg: 4 },
  gutter: {
    x: 16, y: 16 }
})

columns：定义不同屏幕尺寸下的列数
- xs: 1：极小屏幕（如小型手机）显示1列
- sm: 2：小屏幕（如大型手机）显示2列
- md: 3：中等屏幕（如平板）显示3列
- lg: 4：大屏幕（如桌面）显示4列
gutter：定义网格间的间距
- x: 16：水平间距为16像素
- y: 16：垂直间距为16像素

5.2 GridCol配置

在本案例中，我们使用了默认的GridCol配置，没有指定span属性，这意味着每个景点卡片占据一个网格单元。

GridCol() {

  this.SpotCard(spot)
}

如果需要某些景点卡片占据更多的空间，可以通过span属性进行配置：

GridCol({

  span: {
    xs: 1, sm: 2, md: 1, lg: 1 }
}) {

  this.SpotCard(spot)
}

这样配置后，在小屏幕(sm)上，该景点卡片会占据2列，而在其他屏幕尺寸上占据1列。

6. 布局效果分析

6.1 响应式布局

通过GridRow的columns配置，我们实现了响应式布局，使应用能够适应不同屏幕尺寸的设备：

屏幕尺寸	列数	效果
极小屏幕(xs)	1列	每行显示1个景点卡片
小屏幕(sm)	2列	每行显示2个景点卡片
中等屏幕(md)	3列	每行显示3个景点卡片
大屏幕(lg)	4列	每行显示4个景点卡片

6.2 网格间距

通过GridRow的gutter配置，我们设置了网格间的间距为16像素，使布局更加美观、清晰。

6.3 景点卡片设计

每个景点卡片包含以下元素：

景点图片：展示景点的视觉效果
价格标签：显示门票价格或免费标识
景点名称：突出显示景点名称
评分：使用星星图标和数字展示评分
位置：显示景点所在地
标签：展示景点的特点和分类

这种设计使用户能够快速获取景点的关键信息，便于做出选择。

7. GridRow和GridCol组件详解

7.1 GridRow组件

GridRow是HarmonyOS NEXT提供的网格行容器组件，用于创建网格布局。它具有以下主要属性：

属性	类型	描述
columns	number \	{ xs?: number, sm?: number, md?: number, lg?: number, xl?: number, xxl?: number }	当前行的总列数
gutter	number \	{ x?: number, y?: number }	栅格间隔
breakpoints	{ value: number, reference: BreakpointsReference }[]	自定义断点值

7.2 GridCol组件

GridCol是HarmonyOS NEXT提供的网格列容器组件，用于在GridRow中创建网格列。它具有以下主要属性：

属性	类型	描述
span	number \	{ xs?: number, sm?: number, md?: number, lg?: number, xl?: number, xxl?: number }	列宽度
offset	number \	{ xs?: number, sm?: number, md?: number, lg?: number, xl?: number, xxl?: number }	列偏移量
order	number \	{ xs?: number, sm?: number, md?: number, lg?: number, xl?: number, xxl?: number }	列顺序

8. 完整代码

@Entry
@Component
struct TravelSpotGrid {

  // 旅游景点数据类型
  interface SpotType {

    id: number;         // 景点ID
    name: string;       // 景点名称
    image: Resource;    // 景点图片
    location: string;   // 景点位置
    price: number;      // 门票价格
    rating: number;     // 评分
    tags: string[];     // 标签
    description: string; // 景点描述
  }

  // 旅游景点数据
  private spots: SpotType[] = [
    {

      id: 1,
      name: '长城',
      image: $r('app.media.great_wall'),
      location: '北京',
      price: 60,
      rating: 4.8,
      tags: ['历史', '文化', '世界遗产'],
      description: '长城是中国古代的伟大防御工程，也是世界上最伟大的建筑之一。'
    },
    {

      id: 2,
      name: '西湖',
      image: $r('app.media.west_lake'),
      location: '杭州',
      price: 0,
      rating: 4.7,
      tags: ['自然', '风景', '文化'],
      description: '西湖是中国浙江省杭州市区西面的淡水湖，被誉为人间天堂。'
    },
    {

      id: 3,
      name: '故宫',
      image: $r('app.media.forbidden_city'),
      location: '北京',
      price: 80,
      rating: 4.9,
      tags: ['历史', '文化', '世界遗产'],
      description: '故宫是中国明清两代的皇家宫殿，是世界上现存规模最大、保存最为完整的木质结构古建筑之一。'
    },
    {

      id: 4,
      name: '黄山',
      image: $r('app.media.huangshan'),
      location: '安徽',
      price: 190,
      rating: 4.8,
      tags: ['自然', '风景', '世界遗产'],
      description: '黄山以奇松、怪石、云海、温泉、冬雪五绝著称于世，被誉为"天下第一奇山"。'
    },
    {

      id: 5,
      name: '张家界',
      image: $r('app.media.zhangjiajie'),
      location: '湖南',
      price: 248,
      rating: 4.7,
      tags: ['自然', '风景', '世界遗产'],
      description: '张家界以其独特的石英砂岩峰林地貌闻名于世，被誉为"三千奇峰，八百秀水"。'
    },
    {

      id: 6,
      name: '九寨沟',
      image: $r('app.media.jiuzhaigou'),
      location: '四川',
      price: 190,
      rating: 4.9,
      tags: ['自然', '风景', '世界遗产'],
      description: '九寨沟以其彩池、瀑布、雪山、森林闻名于世，被誉为"童话世界"。'
    },
    {

      id: 7,
      name: '丽江古城',
      image: $r('app.media.lijiang'),
      location: '云南',
      price: 80,
      rating: 4.6,
      tags: ['历史', '文化', '古镇'],
      description: '丽江古城是中国历史文化名城，以其独特的纳西族建筑和水系闻名于世。'
    },
    {

      id: 8,
      name: '鼓浪屿',
      image: $r('app.media.gulangyu'),
      location: '厦门',
      price: 35,
      rating: 4.5,
      tags: ['文化', '海岛', '音乐'],
      description: '鼓浪屿是厦门的一个小岛，以其钢琴文化和欧式建筑闻名，被誉为"钢琴之岛"。'
    }
  ];

  @State currentCategory: string = '推荐';
  private categories: string[] = ['推荐', '热门', '自然风光', '历史文化', '主题公园', '海岛', '古镇'];

  build() {

    Column() {

      // 顶部搜索栏
      this.SearchBar()

      // 分类标签栏
      this.CategoryTabs()

      // 景点网格列表
      this.SpotGrid()
    }
    .width('100%')
    .height('100%')
    .backgroundColor('#F5F5F5')
  }

  @Builder
  private SearchBar() {

    Row() {

      // 搜索框
      Row() {

        Image($r('app.media.ic_search'))
          .width(20)
          .height(20)
          .margin({
    right: 8 })

        TextInput({
    placeholder: '搜索目的地、景点' })
          .layoutWeight(1)
          .backgroundColor('transparent')
          .placeholderColor('#999999')
          .fontSize(14)
          .height('100%')
      }
      .width('85%')
      .height(40)
      .backgroundColor(Color.White)
      .borderRadius(20)
      .padding({
    left: 12, right: 12 })

      // 筛选按钮
      Image($r('app.media.ic_filter'))
        .width(24)
        .height(24)
        .margin({
    left: 12 })
    }
    .width('100%')
    .padding({
    left: 16, right: 16, top: 12, bottom: 12 })
    .backgroundColor('#1976D2')
  }

  @Builder
  private CategoryTabs() {

    Scroll(ScrollDirection.Horizontal) {

      Row() {

        ForEach(this.categories, (category: string) => {

          Text(category)
            .fontSize(14)
            .fontColor(this.currentCategory === category ? '#1976D2' : '#666666')
            .fontWeight(this.currentCategory === category ? FontWeight.Bold : FontWeight.Normal)
            .padding({
    left: 16, right: 16, top: 12, bottom: 12 })
            .backgroundColor(this.currentCategory === category ? '#E3F2FD' : 'transparent')
            .borderRadius(16)
            .margin({
    right: 8 })
            .onClick(() => {

              this.currentCategory = category;
            })
        })
      }
      .padding({
    left: 16, right: 16 })
    }
    .scrollBar(BarState.Off)
    .width('100%')
  }

  @Builder
  private SpotGrid() {

    Scroll() {

      Column() {

        // 推荐景点标题
        Row() {

          Text('推荐景点')
            .fontSize(18)
            .fontWeight(FontWeight.Bold)
            .fontColor('#333333')

          Blank()

          Text('查看更多 >')
            .fontSize(14)
            .fontColor('#1976D2')
        }
        .width('100%')
        .padding({
    left: 16, right: 16, top: 16, bottom: 8 })

        // 使用GridRow和GridCol实现网格布局
        GridRow({

          columns: {
    xs: 1, sm: 2, md: 3, lg: 4 },
          gutter: {
    x: 16, y: 16 }
        }) {

          ForEach(this.spots, (spot: SpotType) => {

            GridCol() {

              this.SpotCard(spot)
            }
          })
        }
        .width('100%')
        .padding(16)
      }
      .width('100%')
    }
    .scrollBar(BarState.Off)
    .scrollable(ScrollDirection.Vertical)
    .width('100%')
    .layoutWeight(1)
  }

  @Builder
  private SpotCard(spot: SpotType) {

    Column() {

      // 景点图片
      Stack() {

        Image(spot.image)
          .width('100%')
          .height(160)
          .borderRadius({
    topLeft: 8, topRight: 8 })
          .objectFit(ImageFit.Cover)

        // 价格标签
        Text(spot.price === 0 ? '免费' : `¥${
     spot.price}`)
          .fontSize(12)
          .fontColor(Color.White)
          .backgroundColor(spot.price === 0 ? '#4CAF50' : '#FF5722')
          .borderRadius(4)
          .padding({
    left: 6, right: 6, top: 2, bottom: 2 })
          .position({
    x: 8, y: 8 })
      }
      .width('100%')

      // 景点信息
      Column() {

        // 景点名称和评分
        Row() {

          Text(spot.name)
            .fontSize(16)
            .fontWeight(FontWeight.Bold)
            .fontColor('#333333')
            .maxLines(1)
            .textOverflow({
    overflow: TextOverflow.Ellipsis })

          Blank()

          Row() {

            Image($r('app.media.ic_star'))
              .width(16)
              .height(16)
              .margin({
    right: 4 })

            Text(spot.rating.toString())
              .fontSize(14)
              .fontColor('#FFB300')
          }
        }
        .width('100%')
        .margin({
    bottom: 8 })

        // 景点位置
        Row() {

          Image($r('app.media.ic_location'))
            .width(16)
            .height(16)
            .margin({
    right: 4 })

          Text(spot.location)
            .fontSize(14)
            .fontColor('#666666')
        }
        .width('100%')
        .margin({
    bottom: 8 })

        // 景点标签
        Row() {

          ForEach(spot.tags, (tag: string, index: number) => {

            if (index < 3) {
    // 最多显示3个标签
              Text(tag)
                .fontSize(12)
                .fontColor('#1976D2')
                .backgroundColor('#E3F2FD')
                .borderRadius(4)
                .padding({
    left: 6, right: 6, top: 2, bottom: 2 })
                .margin({
    right: 4 })
            }
          })
        }
        .width('100%')
      }
      .width('100%')
      .padding(12)
    }
    .width('100%')
    .backgroundColor(Color.White)
    .borderRadius(8)
  }
}

9. 总结

本教程详细讲解了如何使用HarmonyOS NEXT中的GridRow和GridCol组件实现旅游景点网格布局。通过合理的数据结构设计、精心的UI设计和灵活的GridRow配置，我们实现了一个美观、响应式的旅游景点展示页面。

69.[HarmonyOS NEXT 实战案例九] 旅游景点网格布局（上）

[HarmonyOS NEXT 实战案例九] 旅游景点网格布局（上）

效果演示

1. 概述

2. 数据结构设计

3. 数据准备

4. 布局实现

4.1 整体布局结构

4.2 顶部搜索栏

4.3 分类标签栏

4.4 景点网格列表

4.5 景点卡片实现

5. GridRow和GridCol配置详解

5.1 GridRow配置

5.2 GridCol配置

6. 布局效果分析

6.1 响应式布局

6.2 网格间距

6.3 景点卡片设计

7. GridRow和GridCol组件详解

7.1 GridRow组件

7.2 GridCol组件

8. 完整代码

9. 总结

热门文章

最新文章

相关电子书

探索云世界

热门

云计算

大数据

云原生

人工智能

数据库

开发与运维

活动广场

任务中心

训练营

直播

乘风者计划

下载

镜像站

技术资料

69.[HarmonyOS NEXT 实战案例九] 旅游景点网格布局（上）

[HarmonyOS NEXT 实战案例九] 旅游景点网格布局（上）

效果演示

1. 概述

2. 数据结构设计

3. 数据准备

4. 布局实现

4.1 整体布局结构

4.2 顶部搜索栏

4.3 分类标签栏

4.4 景点网格列表

4.5 景点卡片实现

5. GridRow和GridCol配置详解

5.1 GridRow配置

5.2 GridCol配置

6. 布局效果分析

6.1 响应式布局

6.2 网格间距

6.3 景点卡片设计

7. GridRow和GridCol组件详解

7.1 GridRow组件

7.2 GridCol组件

8. 完整代码

9. 总结

热门文章

最新文章

相关电子书
