1.课题概述
基于CPS-SPWM链式STATCOM系统在电压不平衡环境下控制策略的simulink建模与仿真。利用电压外环PI调节器得到有功 电流指令值结合由负载侧电流检测 到 的无功 电流指令值 ，经由 状态解耦PI调节的电流内环控制器输出直接得到的是输出电压的指令值，用此信号作为采用控制 的调制波，再与三角载波进行比较输出各个开关管的触发脉冲信号。
2.系统仿真结果
（完整程序运行后无水印）

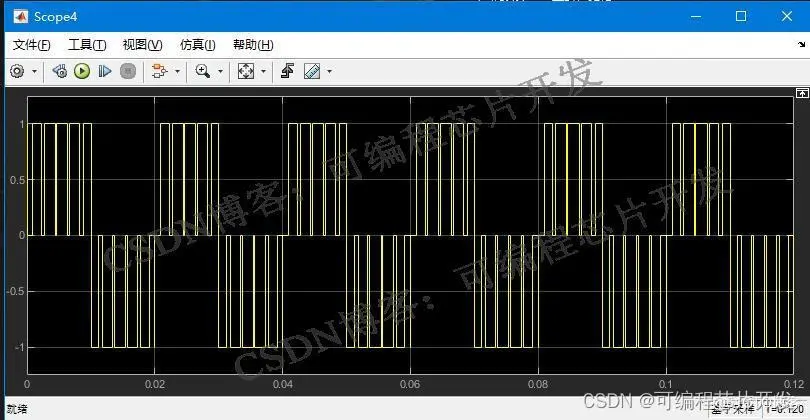

单个H桥输出电压波形

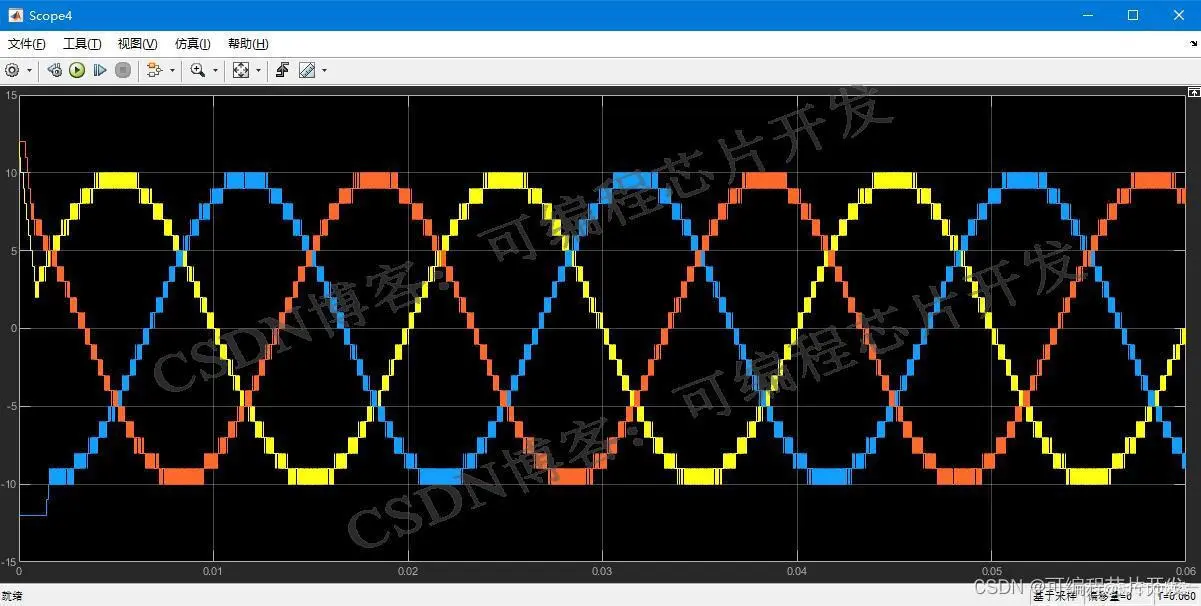

三相桥臂总的输出电压波形

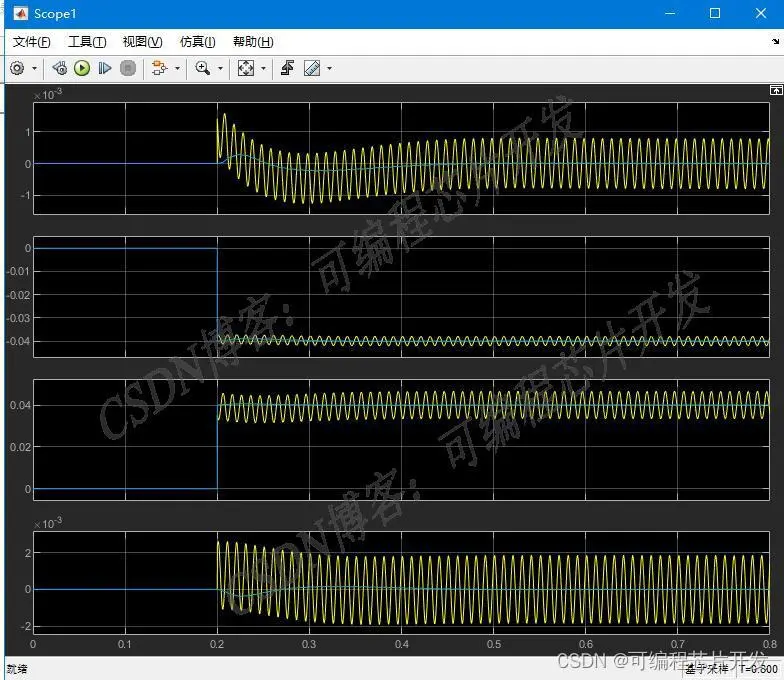

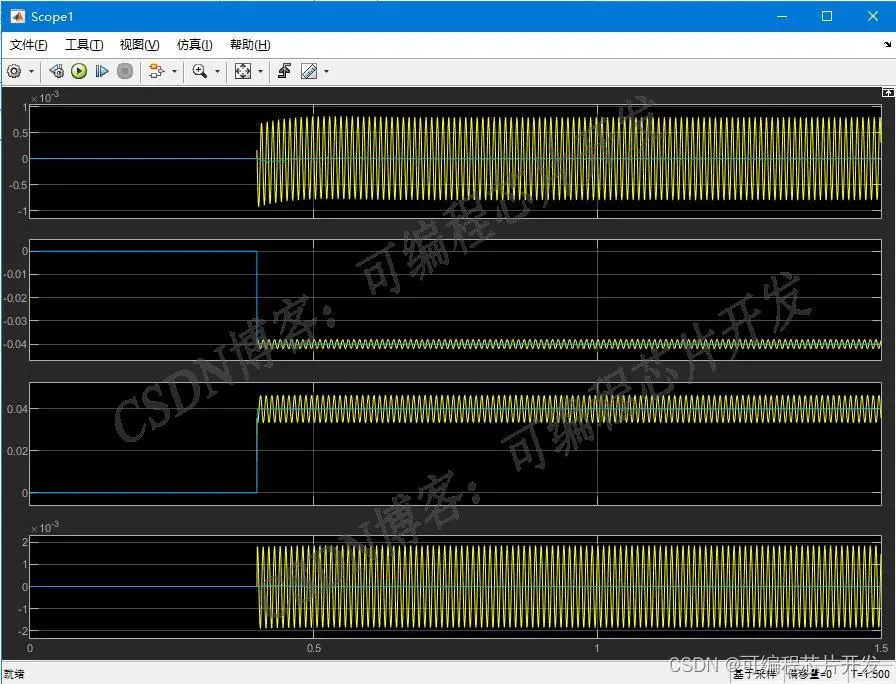

经过陷波器得到的负序电压有功分量

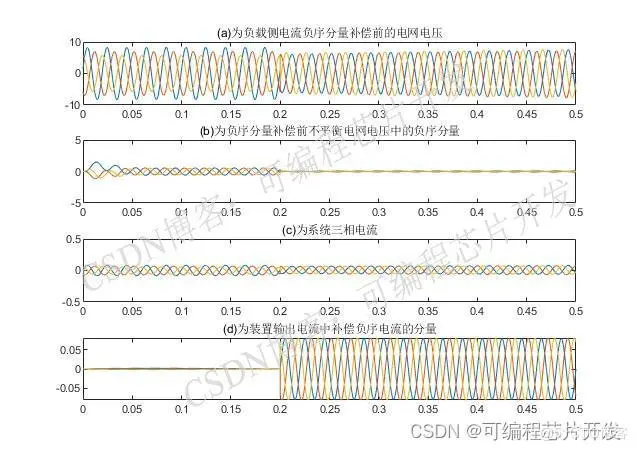

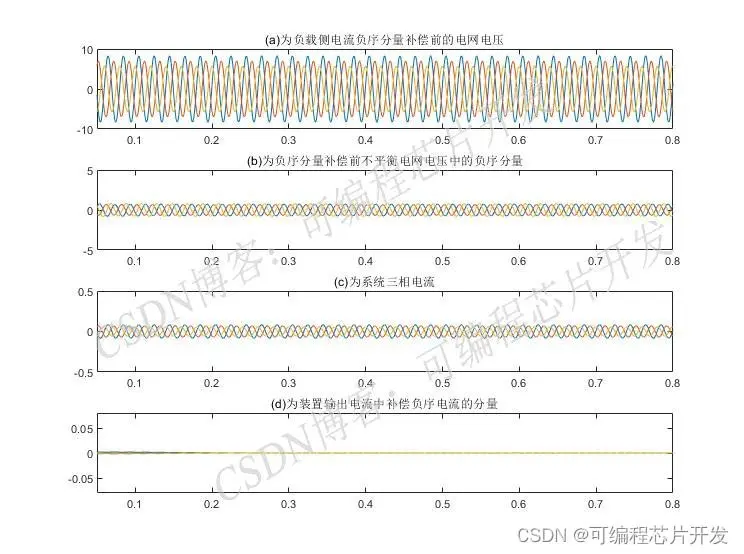

负序电流环补偿电流

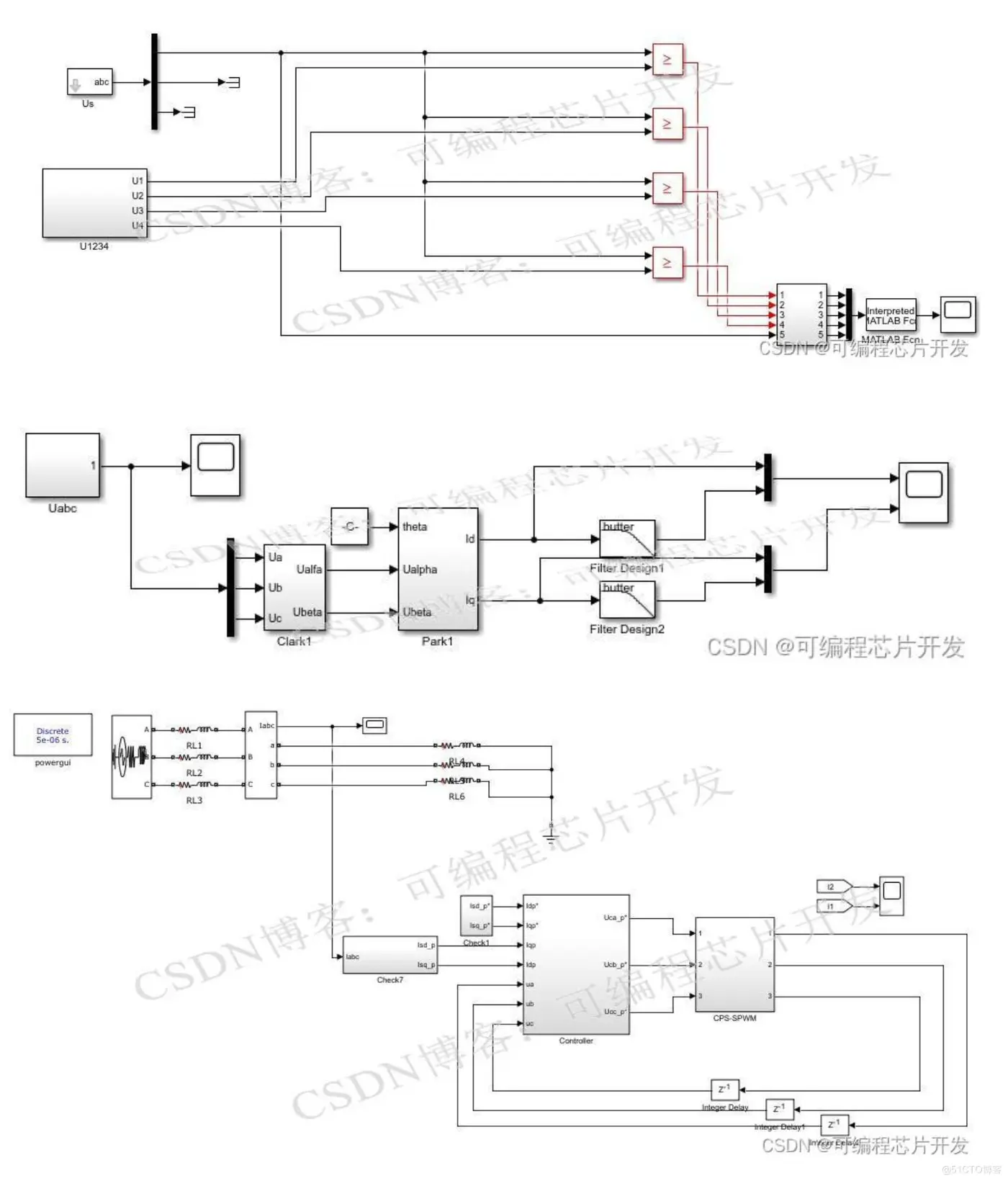

3.核心程序与模型
版本：MATLAB2022a
4.系统原理简介

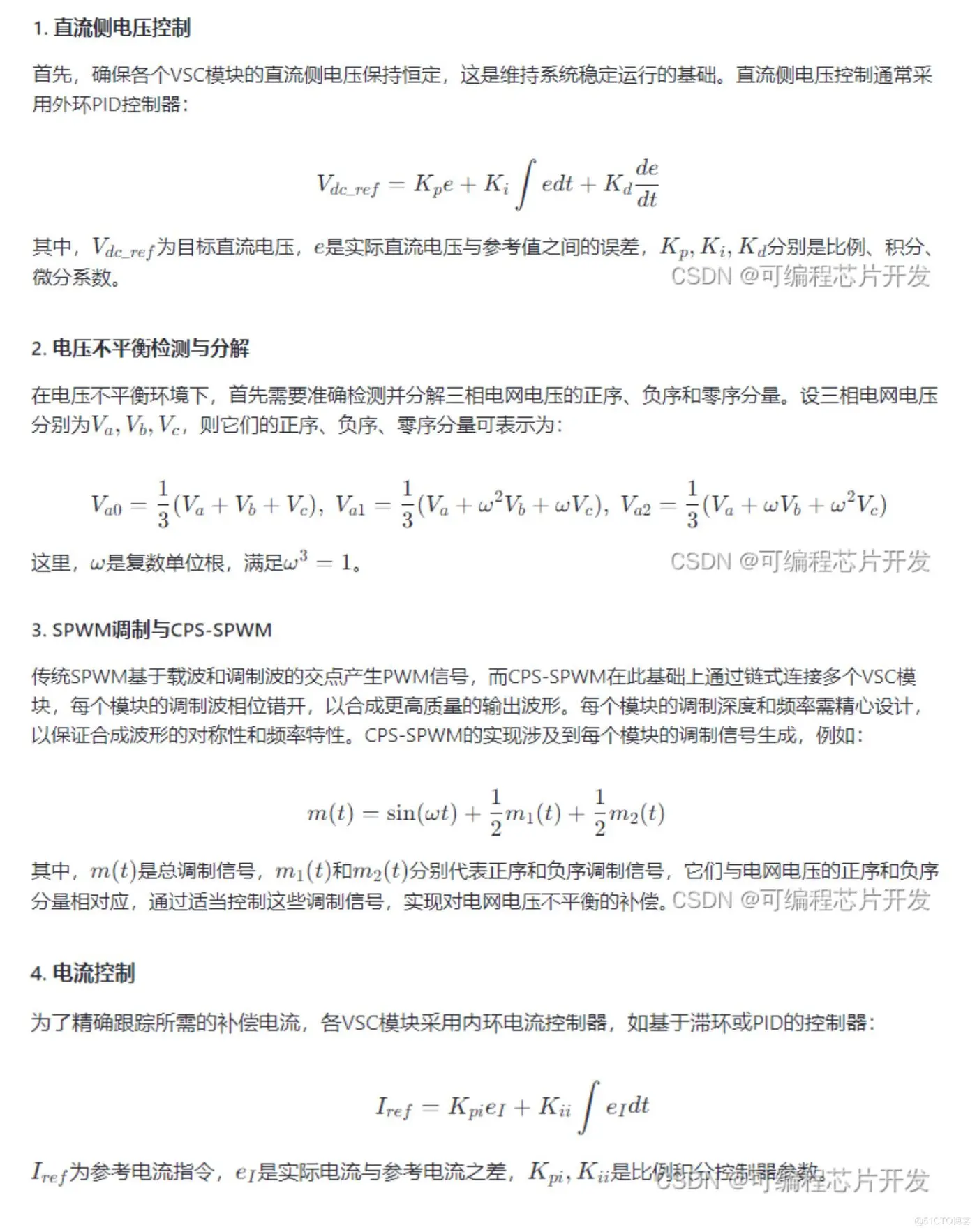

链式静止同步补偿器（Chain-Type Static Synchronous Compensator，简称CPS-STATCOM）是一种基于电压源换流器（Voltage Source Converter, VSC）技术的电力电子设备，用于动态调节电网中的电压和无功功率，特别是在电压不平衡条件下提高电能质量。CPS-STATCOM系统采用多个模块串联的方式，通过链式脉宽调制（Chained Pulse Width Modulation, CPS-SPWM）技术，实现对交流侧电压的精确控制。
CPS-STATCOM的核心在于利用多个VSC模块串联形成一个链式结构，每个模块输出相位相差一定的电角度，通过精确调控这些模块的输出电压，合成一个具有高可控性的交流电压源，以抵消电网中的电压不平衡现象。
