在现代网络基础设施中，以太网供电（Power over Ethernet，简称 PoE）技术变得越来越重要。PoE 技术能够通过一根网线同时传输数据和电力，极大地简化了设备的安装和管理，尤其是对于 IP 摄像机、VoIP 电话、无线接入点（WAP）等设备。
PoE 的工作原理
PoE 技术通过以太网电缆为网络设备供电。网络设备包括供电设备（Power Sourcing Equipment，简称 PSE）和受电设备（Powered Device，简称 PD）。PSE 通常是 PoE 交换机或 PoE 注入器，负责为 PD 提供电力。PD 是那些从 PSE 接收电力的设备，如无线接入点、IP 摄像机、VoIP 电话等。
PoE 技术的一个关键优势是它能够通过标准的以太网电缆传输电力，而无需额外的电源线。这不仅减少了布线复杂性，还降低了安装成本和维护需求。PoE 技术的功率传输遵循 IEEE 组织制定的多个标准，这些标准确保了不同设备之间的兼容性和安全性。
PoE 标准概览
PoE 技术的标准主要由 IEEE 制定，涵盖了从低功率到高功率的不同级别。这些标准定义了 PSE 可以传输的最大功率以及 PD 可以接收的功率。当前广泛使用的 PoE 标准包括：
- IEEE 802.3af（标准 PoE）
- IEEE 802.3at（PoE+）
- IEEE 802.3bt（PoE++ 或高功率 PoE）
每个标准都有不同的电力传输能力和应用场景，网络设计人员需要根据设备的功率需求选择合适的 PoE 标准。
IEEE 802.3af 标准（标准 PoE）
- 电压范围：44-57V
- 最大电流：350mA
- PSE 最大功率输出：15.4W
- PD 接收功率：12.95W
IEEE 802.3af 是 PoE 技术的第一个正式标准，于 2003 年发布。该标准允许 PSE 向 PD 提供最多 15.4W 的功率，考虑到传输过程中的电缆损耗，PD 实际能获得的功率为 12.95W。这一标准非常适合低功耗设备，例如 IP 电话、简单的无线接入点和静态 IP 摄像头。
尽管 IEEE 802.3af 是最早的 PoE 标准，但它仍然被广泛应用于需要较低功率的设备中。然而，随着网络设备的功能愈加复杂和功耗增加，IEEE 802.3af 的功率输出逐渐不能满足高功率设备的需求，这推动了 IEEE 802.3at 标准的出台。
IEEE 802.3at 标准（PoE+）
- 电压范围：50-57V
- 最大电流：600mA
- PSE 最大功率输出：30W
- PD 接收功率：25.5W
IEEE 802.3at 标准，也称为 PoE+，于 2009 年发布，是对 IEEE 802.3af 标准的升级。PoE+ 向后兼容 802.3af 设备，但其功率输出大幅提高，能够提供最多 30W 的电力，并保证 PD 至少能够获得 25.5W 的功率。PoE+ 标准主要用于需要更高功耗的设备，如高清 IP 摄像机、无线接入点（特别是支持 802.11ac 的设备）、PTZ（云台）摄像机和高清视频会议系统。
PoE+ 的推出标志着 PoE 技术进入了一个新的阶段，它为更多功能丰富、需求更高的网络设备提供了可靠的电力支持，扩展了 PoE 的应用范围。
IEEE 802.3bt 标准（PoE++ 或高功率 PoE）
随着网络设备对功率需求的进一步增长，IEEE 在 2018 年推出了 IEEE 802.3bt 标准，也被称为 PoE++ 或高功率 PoE。该标准引入了两种新类型：Type 3（PoE++） 和 Type 4（高功率 PoE），能够通过以太网电缆中的四对线传输电力，提供更高的功率输出。
Type 3（PoE++）
- 电压范围：50-57V
- PSE 最大功率输出：60W
- PD 接收功率：51W
Type 3 标准，也称为 PoE++，允许 PSE 向 PD 提供最多 60W 的功率，实际可用于设备的功率为 51W。此标准适用于需要更高功率的设备，如高清视频会议系统、多频段无线接入点和高级摄像设备。Type 3 同样向后兼容 IEEE 802.3af 和 802.3at 标准，因此可以在混合网络环境中无缝应用。
Type 4（高功率 PoE）
- 电压范围：50-57V
- PSE 最大功率输出：100W
- PD 接收功率：71W
Type 4 是目前功率最高的 PoE 标准，最多可以提供 100W 的功率输出，PD 可获得 71W。这一标准适用于高功耗设备，如 LED 照明、平板显示器、笔记本电脑和某些工业设备。通过高功率 PoE，设备能够通过单根以太网电缆获得足够的电力，极大地减少了布线的复杂性。
PoE 标准与功率对比表
| 名称 | IEEE 标准 | PSE 最大功率输出 | PD 接收功率 | 供电线对 | 适用设备 |
|---|---|---|---|---|---|
| 标准 PoE | IEEE 802.3af | 15.4W | 12.95W | 2 对 | VoIP 电话、简单 AP、IP 摄像机 |
| PoE+ | IEEE 802.3at | 30W | 25.5W | 2 对 | 高清摄像机、802.11ac AP、PTZ 摄像机 |
| PoE++ (Type 3) | IEEE 802.3bt | 60W | 51W | 4 对 | 视频会议系统、多频段 AP |
| 高功率 PoE (Type 4) | IEEE 802.3bt | 100W | 71W | 4 对 | LED 照明、笔记本电脑、平板显示器 |
选择适当的 PoE 设备
在实际应用中，选择合适的 PoE 设备时需要综合考虑网络需求和设备功耗。以太网供电设备的功率预算、端口数量以及受电设备的功率要求都需要进行详细的计算。
例如，如果一个网络部署了 48 台 VoIP 电话机，每台设备的功率需求是 12.95W，那么一台 48 端口的 PoE 交换机的总功率预算至少需要达到 622W（12.95W × 48）。若选择 PoE+ 设备，每台设备需要 25.5W，则相同数量的设备需要至少 1,224W 的功率预算。
对于一些高功率需求的设备，如多频段无线接入点和高清视频会议系统，可以选择 PoE++ 或高功率 PoE 设备，以确保设备获得足够的电力。

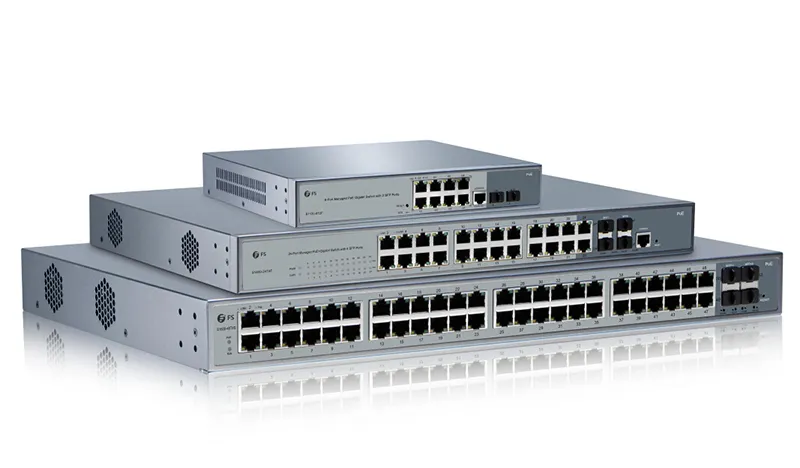

PoE 交换机的功率管理
现代 PoE 交换机通常配备了智能电力管理功能，能够自动检测连接设备的功率需求并合理分配电力。例如，如果某台设备只需要 5W 的电力，交换机会自动调整输出功率，避免电力浪费。同时，PoE 交换机还能优先为关键设备供电，确保网络的高效运行。
