==写在之前的话==
花有重开日，人无再少年。
疯狂无大小，热爱即疯狂！
足球⚽️，是我大学时期的一门选修课，足球需要场地，场地绘制现在就开始！！！
四年一次的世界杯再卡塔尔进行着，为了与您共享世界杯盛宴，用CSS来绘制一个足球场，让我们一起为世界杯疯狂吧！
足球⚽️

首先，我们来去看一下⚽️足球场是什么样子的。在网上搜索图片之后大概足球场是这个样子的。第一眼望去，这个足球场是由圆形和矩形组成，还有一些渐变的图案

@[toc]

一、⚽️场地设计⚽️

科普小知识：⚽️现代足球运动起源于英国，当时英制的长度单位是“码”，1码等于0.9144米，约0.915米。那么，英制长度10码换算成公制长度就是9.15米。这就是9.15米的来源。

1、规格

在四处搜索足球场规格后，大概足球场一般是如下构造：在图中我们可以看到，足球场设计主要有以下几部分构成：

整体是矩形，边线和底线，长度是 109~131码（90~120m），宽度是 49-98码（45~90m）

中线，贯穿球场

开球点，位于中线的中心

中圈，以开球点为圆形，半径为 10码（9.15m）圆

罚球区（大禁区），长度是44码（40.3m），宽度是18码（16.5m）

球门区（小禁区），长度是20码（18.3m），宽度是6码（5.5m）

球门，长度是8码（7.32m）

罚球点（点球点），距离球门12码（11m）

罚球弧（禁区弧），以罚球点为圆心，半径为 10码（9.15m）的圆弧

角球区，以4个角为圆心，半径为 1m的 1/4 圆弧

在这里插入图片描述

2、准备工作

2.1、边线和底线的设置

科普小知识：⚽️2022世界杯决赛将在卢赛尔球场举行，它由中国铁建国际集团承建。以世界杯比赛场地为例，长度115码（105m），宽度74码（68m）。

HTML结构中我用到了如下标签和如下属性设置：
```
<filed></filed>
```
为了尺寸计算方便，采用em相对单位进行换算，数值就可以采用真实的“码”，好处是都是整数，简单绘制一下外围边线和底线，如下

filed{


  font-size: 5px;
  width: 115em; /*表示115码*/
  height: 74em;
  border: 5em solid transparent;
  outline: 2px solid #fff;/*线宽就用固定值*/
  outline-offset: -5em;
  background: #43A63C;
}

2.2、解释说明

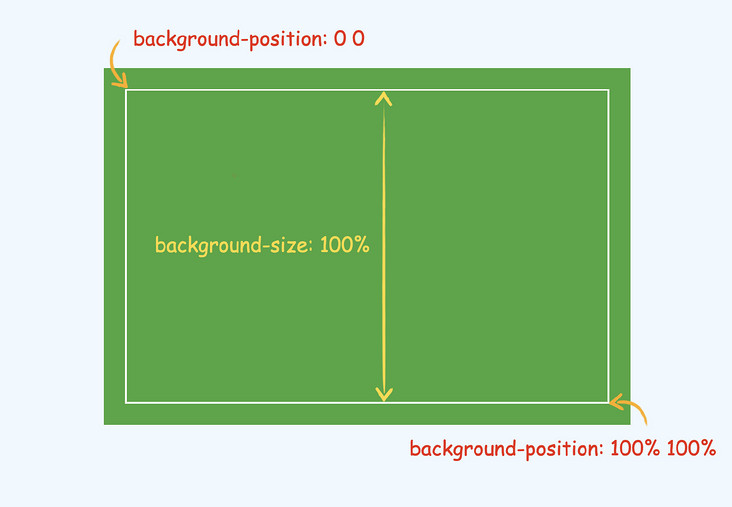

注意这里实现的小细节：这里外层的线框是通过outline实现的，还预留了一个5em的透明边框，这是因为背景的位置和尺寸百分比计算是根据内容区域的，并不包含边框。比如，background-postion:0 0表示的就是线框内的左上点，background-postion: 100% 100%表示的就是线框内的右下点，，background-size: 100%表示的就是线框内最大尺寸，如下,透明边框仍然是可以绘制背景的，比如深浅不同的草皮就可以绘制在边框之外，这个后面再说。

准备工作完成了，下面是具体的绘制过程
二、⚽️绘制过程⚽️

在绘制之前，需要简单规划一下，通过 CSS 变量将各部分分离开来，这样看起来会更加清晰，例如

 filed{


   --中线: xxx;
     --中圈开球点: xxx;
     ...
     background:
     /*越靠前的背景越靠上*/
     var(--中线),
     var(--中圈开球点),
     ...,
     #43A63C
 }

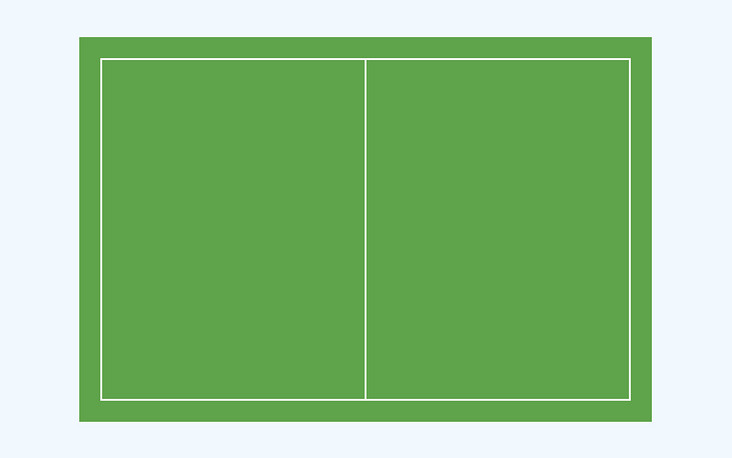

1、中线

中线，使用线性渐变linear-gradient

 --中线: linear-gradient(#fff, #fff) center/2px 100% no-repeat;

上面这一段 background进行了简写，可以看下面这张图

效果如下

2、开球点和中圈

科普小知识：⚽️球在开出前，其他队员不得进入中圈。

这是一个半径为10码的圆，可以通过一个径向渐变radial-gradient实现，

 --中圈: radial-gradient( closest-side circle, #fff 2px, transparent 0 calc(100% - 2px), #fff 0 100%, transparent 0) center/20em 20em no-repeat;

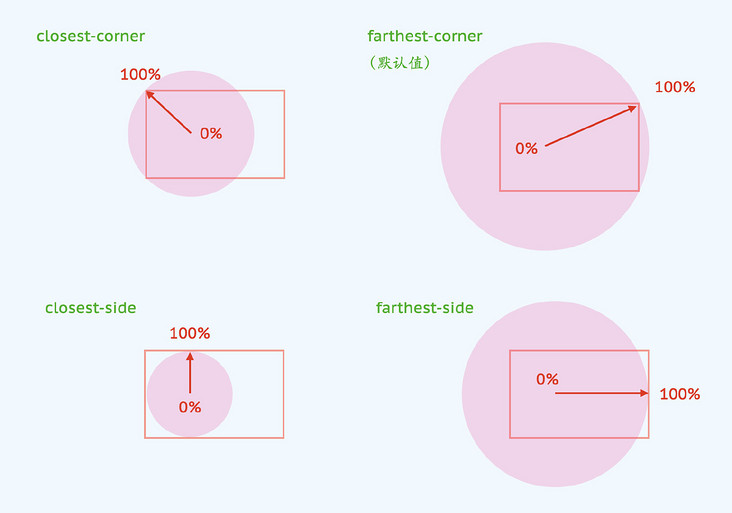

关键词closest-side，表示最近的边，可以根据背景尺寸直接控制圆的大小，默认值是farthest-side，其他选项详细如下

| 关键字 | 描述 |
|:--------:| -----:|
|closest-side | 渐变中心距离容器最近的边作为终止位置。|
|closest-corner | 渐变中心距离容器最近的角作为终止位置。|
|farthest-side | 渐变中心距离容器最远的边作为终止位置。|
farthest-corner（默认值） | 渐变中心距离容器最远的角作为终止位置。|

各自的区别如下所示

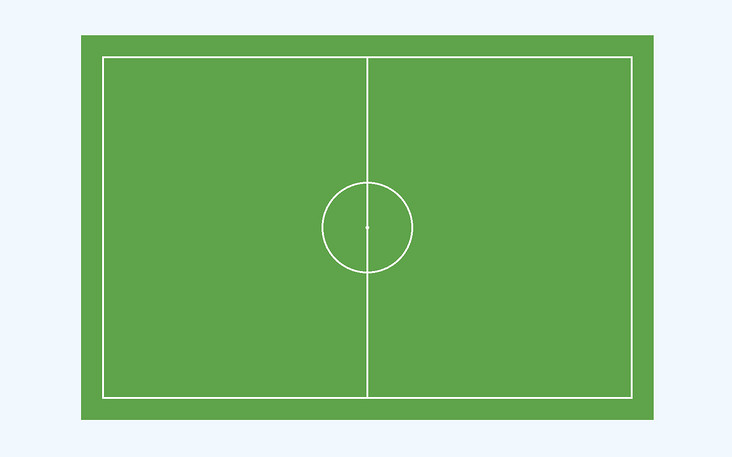

绘制效果如下

3、罚球区

科普小知识：罚球区通常也叫大禁区，是一个44码*18码的矩形线框。⚽️守门员在罚球区内可以用手触球，出去就不行了，还有就是在这个区域犯规，容易被判点球

线性渐变不像径向渐变那样，并不能直接画出这种矩形线框，我采用的方式是覆盖的方式，也就是一块绿色的覆盖在一块白色的背景之上，实现如下
```
 --大禁区: linear-gradient(#43A63C, #43A63C) left center/calc(18em - 2px) calc(44em - 4px) no-repeat, linear-gradient(#fff, #fff) left center/18em 44em no-repeat;
```
动态演示如下

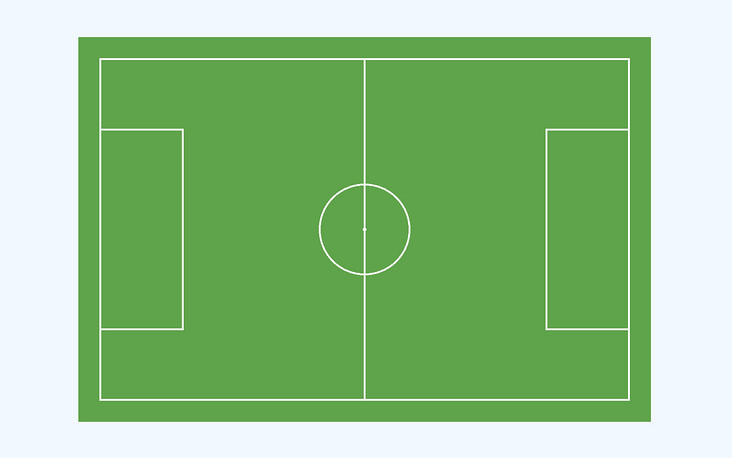

两边半场都有罚球区域，而且长的也完全一样，两边的罚球区域正好可以通过水平平铺repeat-x实现，只需要改变背景大小就行了，示意如下：

用代码实现就是

 --大禁区: linear-gradient(to right, #43A63C calc(18em - 2px), transparent 0) 0 center/calc(100% - 18em + 2px) calc(44em - 4px) repeat-x, linear-gradient(to right, #fff 18em, transparent 0) 0 center/calc(100% - 18em) 44em repeat-x;

效果如下

4、球门区

科普小知识：球门区，通常叫小禁区，是一个20码*6码的矩形线框。⚽️球门球时，由守方队员在球门区内任意一点将球放定后踢出
这个和罚球区绘制方法一致，就不多描述了

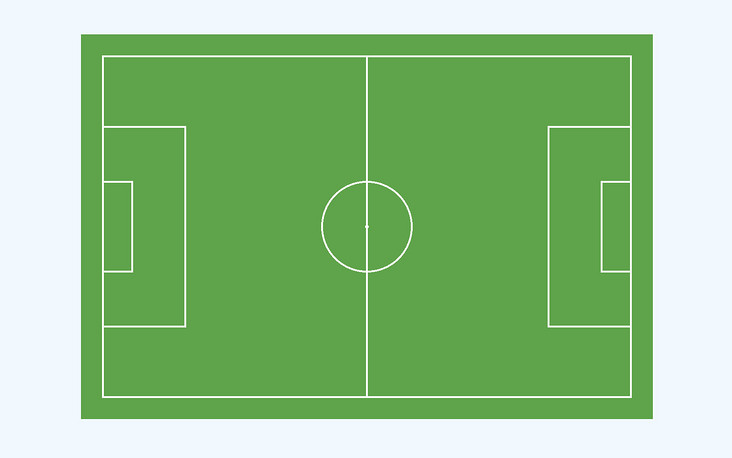

球门区，是一个20码*6码的矩形线框。

 --小禁区: linear-gradient(to right, #43A63C calc(6em - 2px), transparent 0) 0 center/calc(100% - 6em + 2px) calc(20em - 4px) repeat-x, linear-gradient(to right, #fff 6em, transparent 0) 0 center/calc(100% - 6em) 20em repeat-x;

效果如下

5、球门

科普小知识：⚽️足球要完全越过门线才算进球，仅超过1/2也不行
这个和上面绘制方法一致，不过需要注意background-position的位置，是负数

球门在底线后面，由于是俯视图，只需要知道长度8码就行了，宽度可以随便给一个

```css
--球门: linear-gradient(to right, #43A63C calc(3em - 4px), transparent 0) calc(-3em + 2px) center/calc(100% + 3em) calc(8em - 4px) repeat-x, linear-gradient(to right, #fff 3em, transparent 0) -3em center/calc(100% + 3em) 8em repeat-x;
```

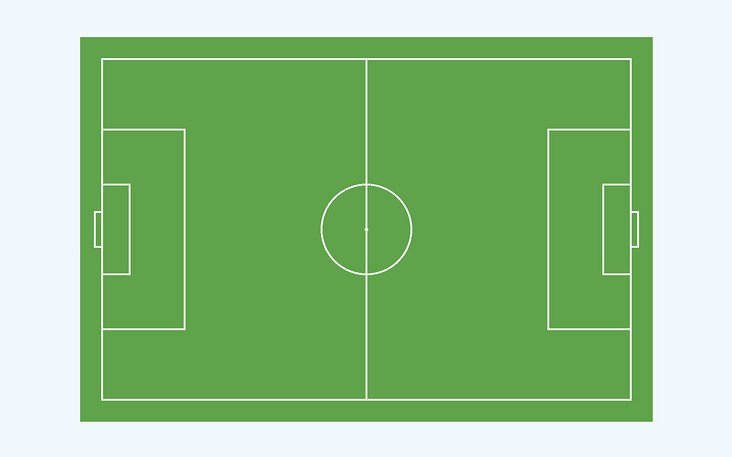

通过透明可以将背景绘制在边框上，效果如下
这样就完成了所有矩形线框的绘制
6、罚球点、罚球弧、角球弧

首先是罚球点，又称点球点，距离球门12码

科普小知识：⚽️这个相信很多人都知道，12码点球主罚的地方就是这里

这是一个圆点，直接通过一个径向渐变radial-gradient绘制，这个我们等会再来绘制，先画下面的

然后是罚球弧，它是以罚球点为圆心，半径为10码的圆弧，和中圈一样

科普小知识：⚽️在罚点球时，除守方守门员和主罚队员外，双方其他队员都必须退出罚球区及罚球弧外，因为到罚球点的距离都是 10 码

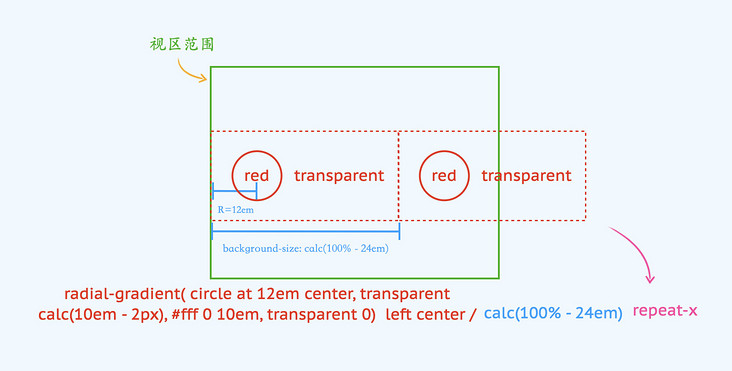

和中圈大小是一样的，只是位置不同，注意圆心距离左侧的距离是12码，由于左右都是一样的，可以用前面提到的repeat-x方式实现（当然这里不写也行，因为默认就是平铺的），示意如下：

![平铺实现演示](https://ucc.alicdn.com/images/user-upload-01/1b4e1f7fee144885a2aaecd9ff0d4968.png)

代码实现

 --罚球弧: radial-gradient( circle at 12em center, transparent calc(10em - 2px), #fff 0 10em, transparent 0) 0 center/calc(100% - 24em) 100%;

效果如下

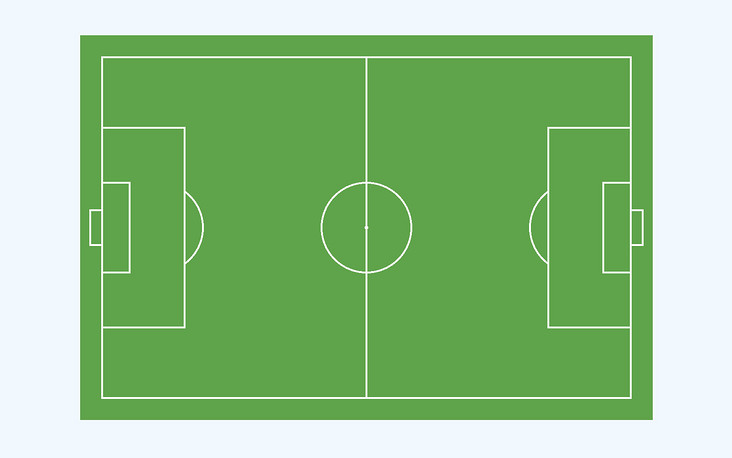

现在这个圆弧覆盖在最上面，由于罚球区是通过覆盖的方式实现的，所以可以将罚球弧放在罚球区下面，通过改变background的先后顺序就可以了，如下

多背景的情况下，前面的背景层级 > 后面的背景层级

  background:
      /* var(--罚球弧), */
    var(--小禁区),
    var(--大禁区),
    var(--罚球弧), /* 将罚球弧移动到大禁区下面*/
    var(--球门),
    var(--中线),
    var(--中圈),
    #43A63C;
  }

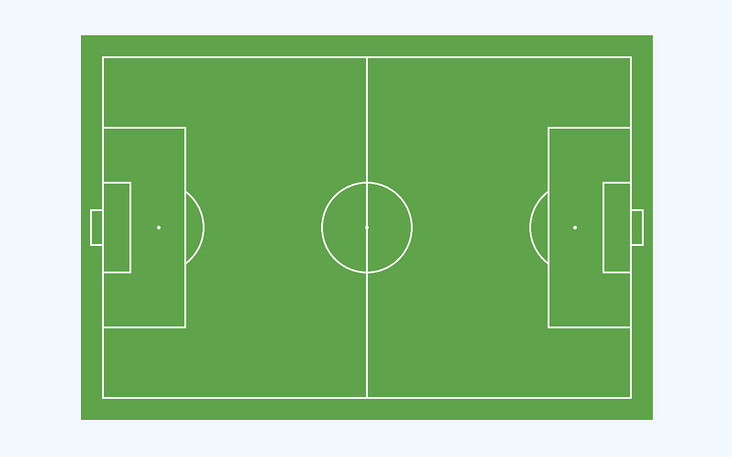

然后用同样的方式把罚球点补上

 --罚球点: radial-gradient( circle at 12em center, #fff 2px, transparent 0) 0 center/calc(100% - 24em) 100%;

效果如下

最后是角球弧。位于球场四角，是半径为1m的 1/4 圆弧。

科普小知识：⚽️用来发角球的地方，守方队员在己方半场将球自底线处踢出界外，攻方获得的就是发角球的机会

如果按照一般的思路，肯定是绘制 4 个 1/4 圆弧就行了，不过这里还可以采用另一种方式。仔细想一下，这4个圆弧合在一起是不是刚好就是一个完整的圆？经过位移、平铺就可以了，思路为：CSS 实现1/4圆平铺，用代码实现就是

```css
--角球弧: radial-gradient( circle at 1em 1em, transparent calc(1em - 2px), #fff 0 1em, transparent 0) -1em -1em/100% 100%;
```

这样用一个渐变就同时绘制出了4个圆，效果如下

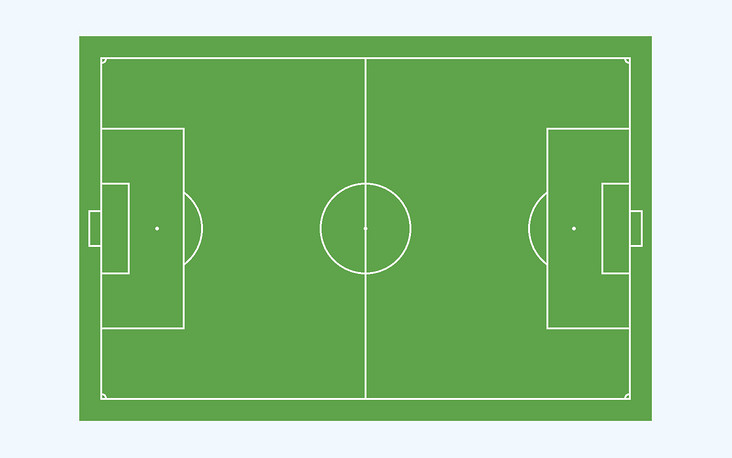

可以看到，4个圆弧已经均匀分布在4个角落了，但是已经超出了线外，这个也非常好解决，默认情况下背景是可以绘制在border-box范围内的，只需要通过background-clip裁剪到content-box内就行了，如下
```
--角球弧: radial-gradient( circle at 1em 1em, transparent calc(1em - 2px), #fff 0 1em, transparent 0) -1em -1em/100% 100% content-box;/*添加裁剪区域*/
```
这样就完美了，

7、草坪

到目前位置，球场的所有部分基本已经完成了，最后再铺上深浅相间的草坪

科普小知识：⚽️不仅仅是为了好看，还能缓解观众和球员的视觉疲劳，同时也方便裁判和球员看清是否越位

关于草坪的条纹间隔貌似不是很统一？这里就大概给一个数值，用线性渐变即可，如下

```css
--草坪: linear-gradient(90deg, transparent 50%, rgba(0,0,0,.4) 0% 100%) center/10% 100%;
```

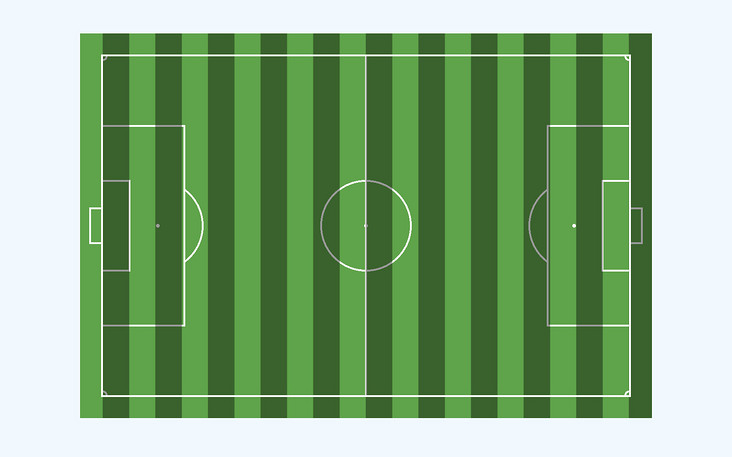

由于前面罚球区等用到了覆盖的方式，所以这里不能直接将草坪绘制在最底下，需要绘制在最上层，效果如下

可以看到，仅仅通过半透明的覆盖还是很不自然的，所以需要将颜色混合一下，需要用到background-blend-mode，比较复杂，这里就不展开了，设置如下
```
 overlay,soft-light,hard-light属于融合混合模式，比较适合这类情况
 background-blend-mode: soft-light /*柔光*/
```

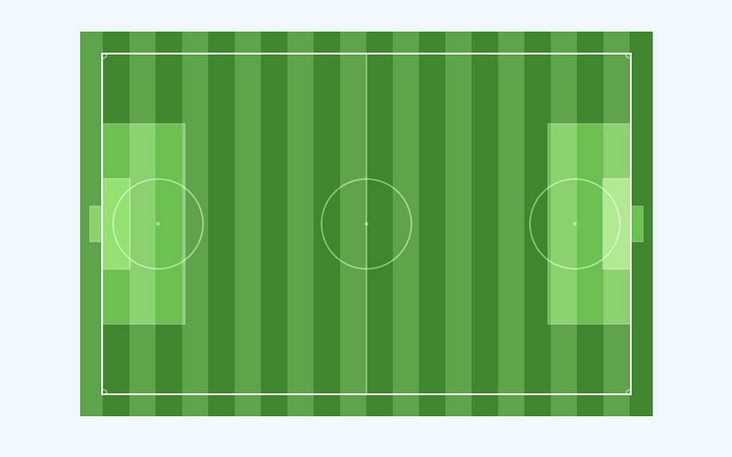

效果如下

有点奇怪...原因是上面设置的是所有图层的background-blend-mode，我们其实只需要设置最顶层的草坪，那怎么处理呢？我起初以为background缩写是包含background-blend-mode的，这样的话可以单独给某一层设置了，可惜这个不支持（我猜测这个属性出现的稍晚一些，没有统一到背景里）。没办法，只能逐层设置了，第1层设置 soft-light，剩下的全部都是normal，如下
```
 background-blend-mode: soft-light, normal,...,normal;
```

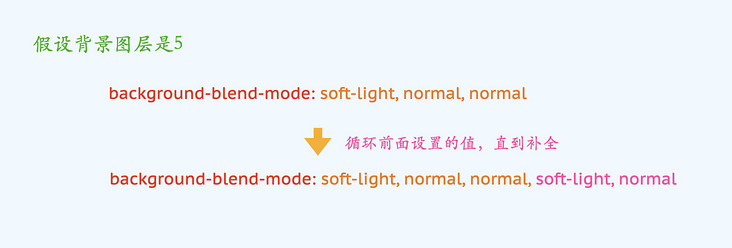

后面的normal可以多，但是不能少，原因在于，会根据背景数量自动补充，如果数量不足，会重新开头循环（这个补充规则其实跟其他背景属性，例如 background-size是一样的）

这样就非常自然了，效果如下

三、⚽️开源⚽️

filed{


  font-size: 5px;
  width: 115em;
  height: 74em;
  --中线: linear-gradient(#fff, #fff) center/2px 100% no-repeat;
  --中圈: radial-gradient( closest-side circle, #fff 2px, transparent 0 calc(100% - 2px), #fff 0 100%, transparent 0) center/20em 20em no-repeat;
  --大禁区: linear-gradient(to right, #43A63C calc(18em - 2px), transparent 0) 0 center/calc(100% - 18em + 2px) calc(44em - 4px) repeat-x, linear-gradient(to right, #fff 18em, transparent 0) 0 center/calc(100% - 18em) 44em repeat-x;
  --小禁区: linear-gradient(to right, #43A63C calc(6em - 2px), transparent 0) 0 center/calc(100% - 6em + 2px) calc(20em - 4px) repeat-x, linear-gradient(to right, #fff 6em, transparent 0) 0 center/calc(100% - 6em) 20em repeat-x;
  --球门: linear-gradient(to right, #43A63C calc(3em - 4px), transparent 0) calc(-3em + 2px) center/calc(100% + 3em) calc(8em - 4px) repeat-x, linear-gradient(to right, #fff 3em, transparent 0) -3em center/calc(100% + 3em) 8em repeat-x;
  --罚球弧: radial-gradient( circle at 12em center, transparent calc(10em - 2px), #fff 0 10em, transparent 0) 0 center/calc(100% - 24em) 100%;
  --罚球点: radial-gradient( circle at 12em center, #fff 2px, transparent 0) 0 center/calc(100% - 24em) 100%;
  --角球弧: radial-gradient( circle at 1em 1em, transparent calc(1em - 2px), #fff 0 1em, transparent 0) -1em -1em/100% 100% content-box;
  --草坪: linear-gradient(90deg, transparent 50%, rgba(0,0,0,.5) 0% 100%) center/10% 100%;
  background:
    var(--草坪),
    var(--角球弧),
    var(--罚球点),
    var(--球门),
    var(--小禁区),
    var(--大禁区),
    var(--罚球弧),
    var(--中线),
    var(--中圈),
    #43A63C;
  background-blend-mode: soft-light, normal, normal, normal, normal, normal, normal, normal, normal, normal, normal, normal;
  border: 5em solid transparent;
  outline: 2px solid #fff;
  outline-offset: -5em;
}

四、⚽️总结⚽️

渐变是 CSS 中非常强大但比较繁琐的功能了，几乎是万能的，能够设计出来的都可以通过渐变绘制出来，只是实现的复杂度问题，擅于发现图形的规律也能有效地减少渐变的复杂度，下面简单总结一下

背景的位置和尺寸的百分比计算是根据内容区域的，并不包含边框
透明边框仍然是可以绘制背景的
通过 CSS 变量将背景各部分分离开来，这样看起来会更加清晰
线性渐变不像径向渐变那样，并不能直接画出这种矩形线框，可以用两层渐变覆盖的方式实现
凡事看到相同或相似的图案都可以考虑使用背景平铺来减少工作量
多背景的情况下，前面的背景层级 > 后面的背景层级
4 个 1/4圆可以通过一个完整的圆位移平铺实现
默认情况下背景是可以绘制在边框范围内的，可以通过background-clip改变绘制范围
背景混合模式并不在background简写属性中，需要单独书写，可以让图层混合更加自然
背景混合模式会根据背景数量自动补充，如果数量不足，会重新开头循环

最最后，祝大家世界杯圆梦！
