使用Excel制作甘特图

简介: 使用Excel制作甘特图

使用Excel制作甘特图

简介

甘特图简介:

甘特图(Gantt chart)又称为横道图、条状图(Bar chart)。其通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间进展的情况。以提出者亨利·劳伦斯·甘特(Henry Laurence Gantt)先生的名字命名。

具体演示

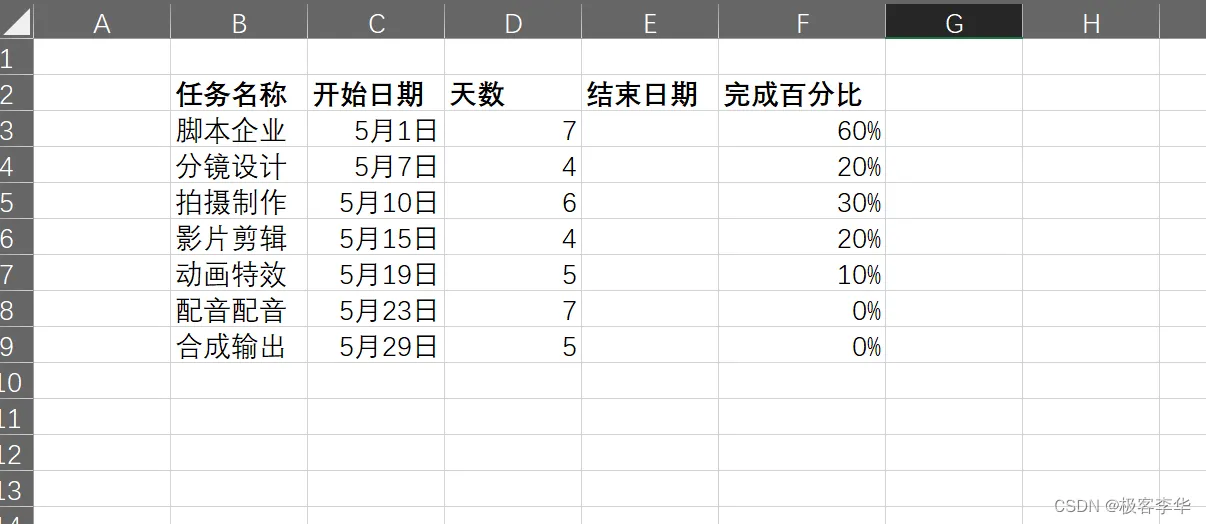

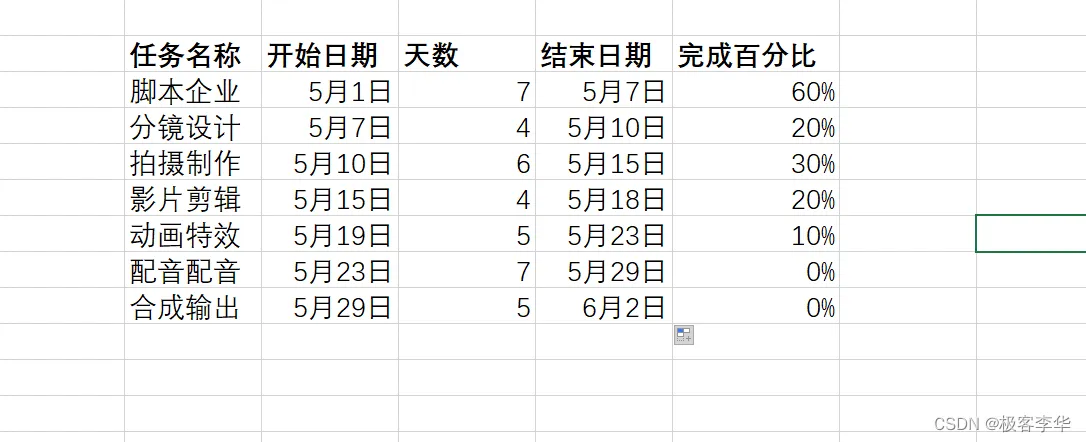

  • 首先是制作一个excel,大概这个样子

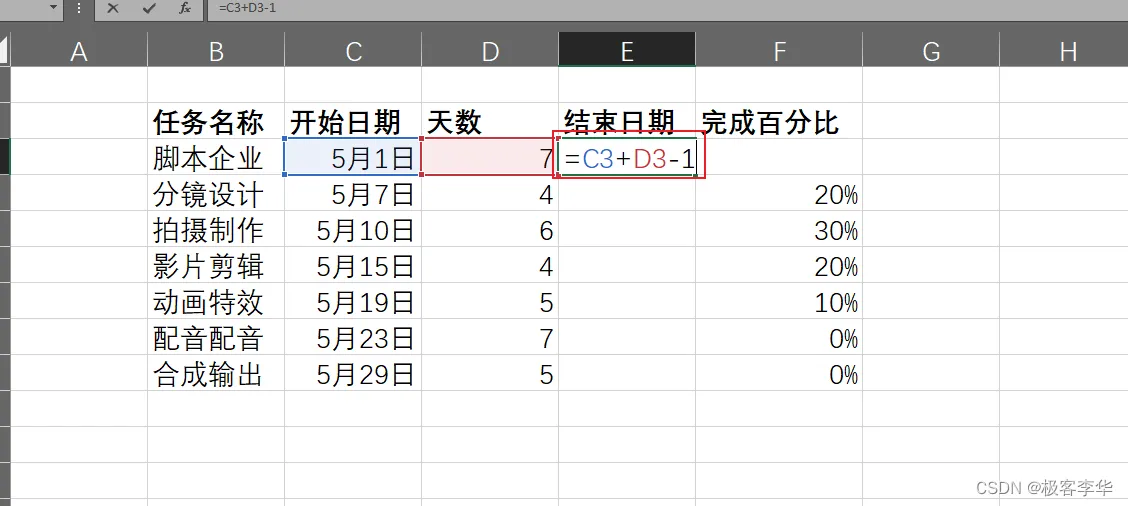

  • 然后计算结束日期,输入这个公式,然后就可以获得每项任务的结束日期了。

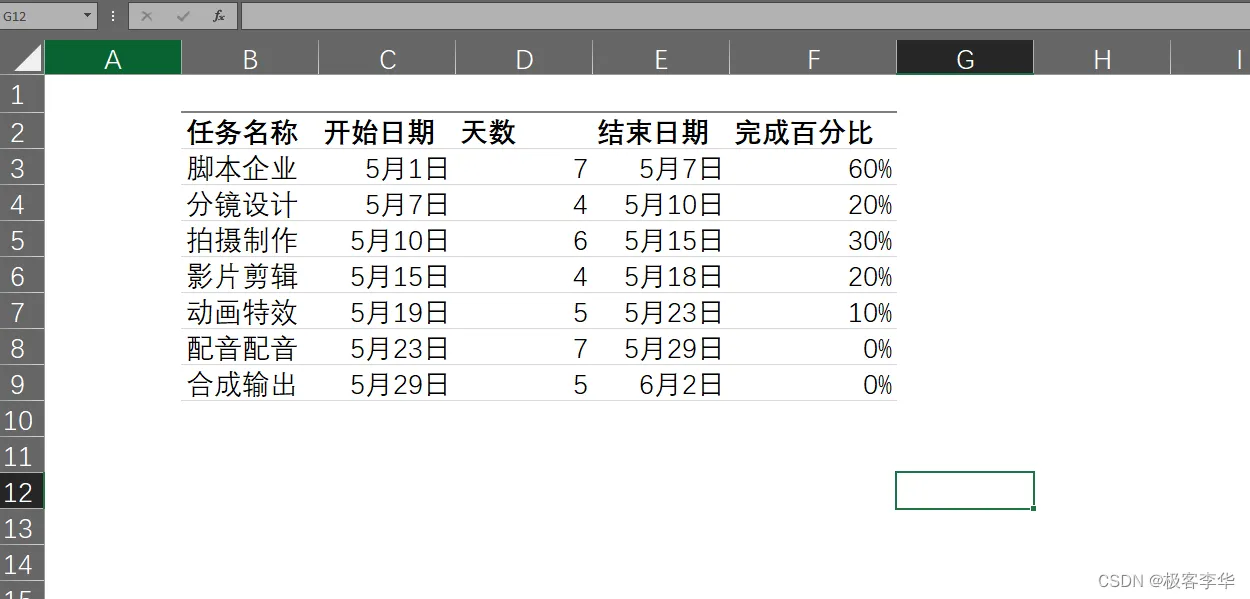

  • 结果就是这个样子了。

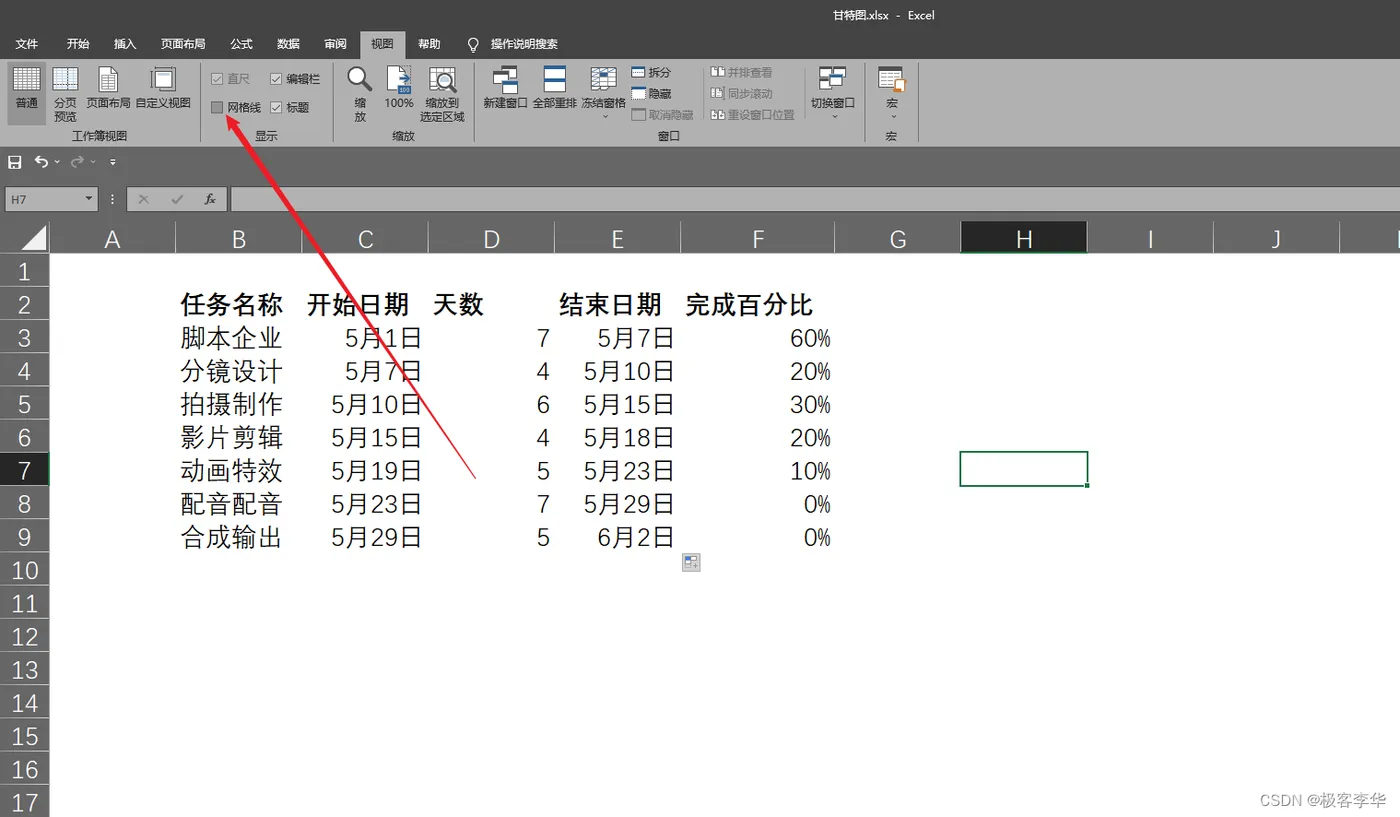

  • 去掉网格线

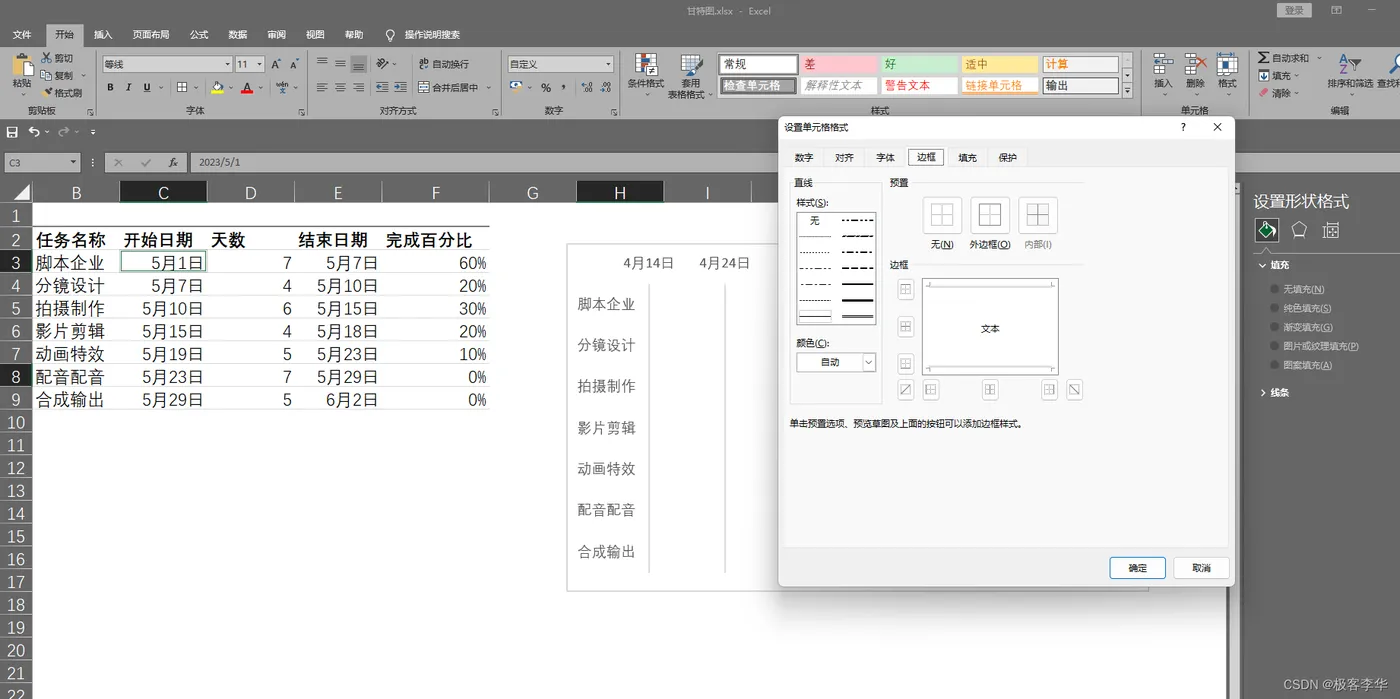

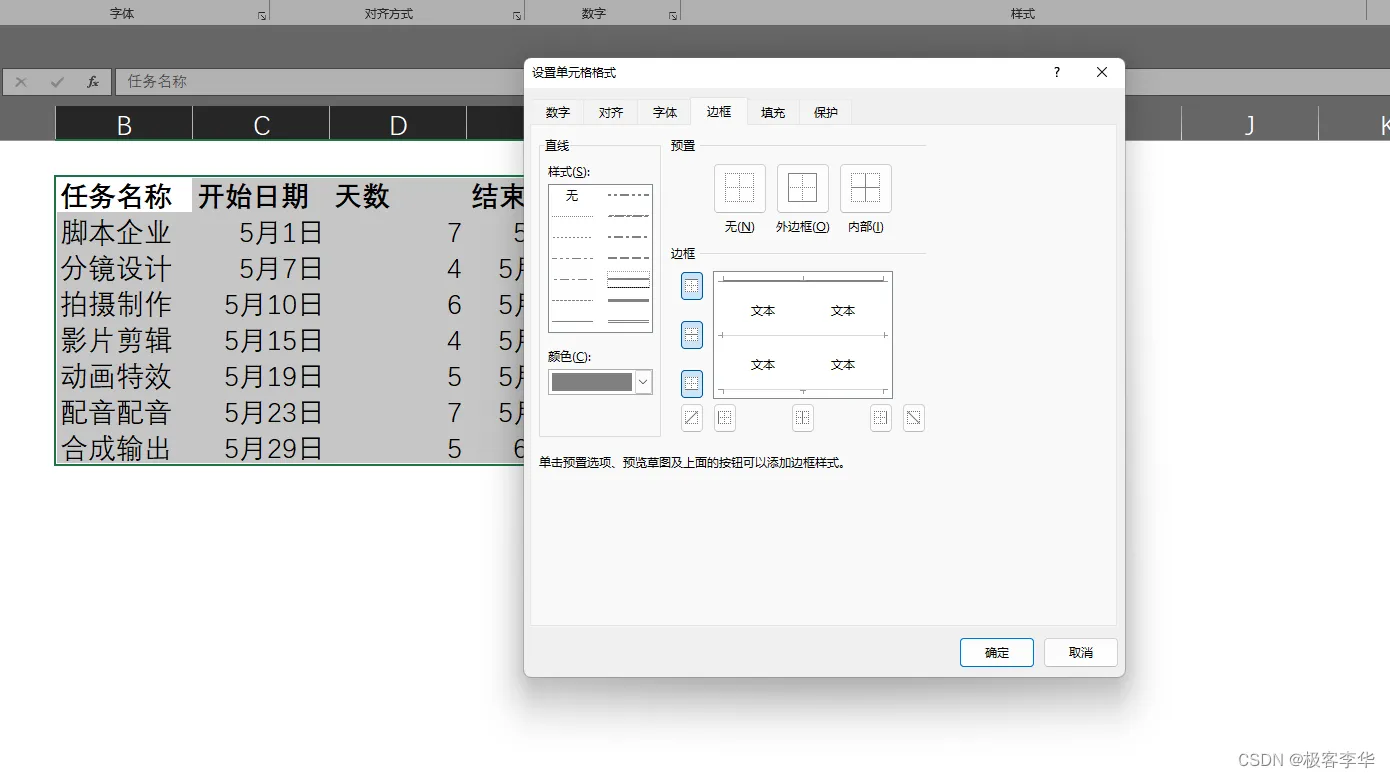

  • 设置其他框线类型
    自定义一个框线的类型,具体的效果是这个样子。

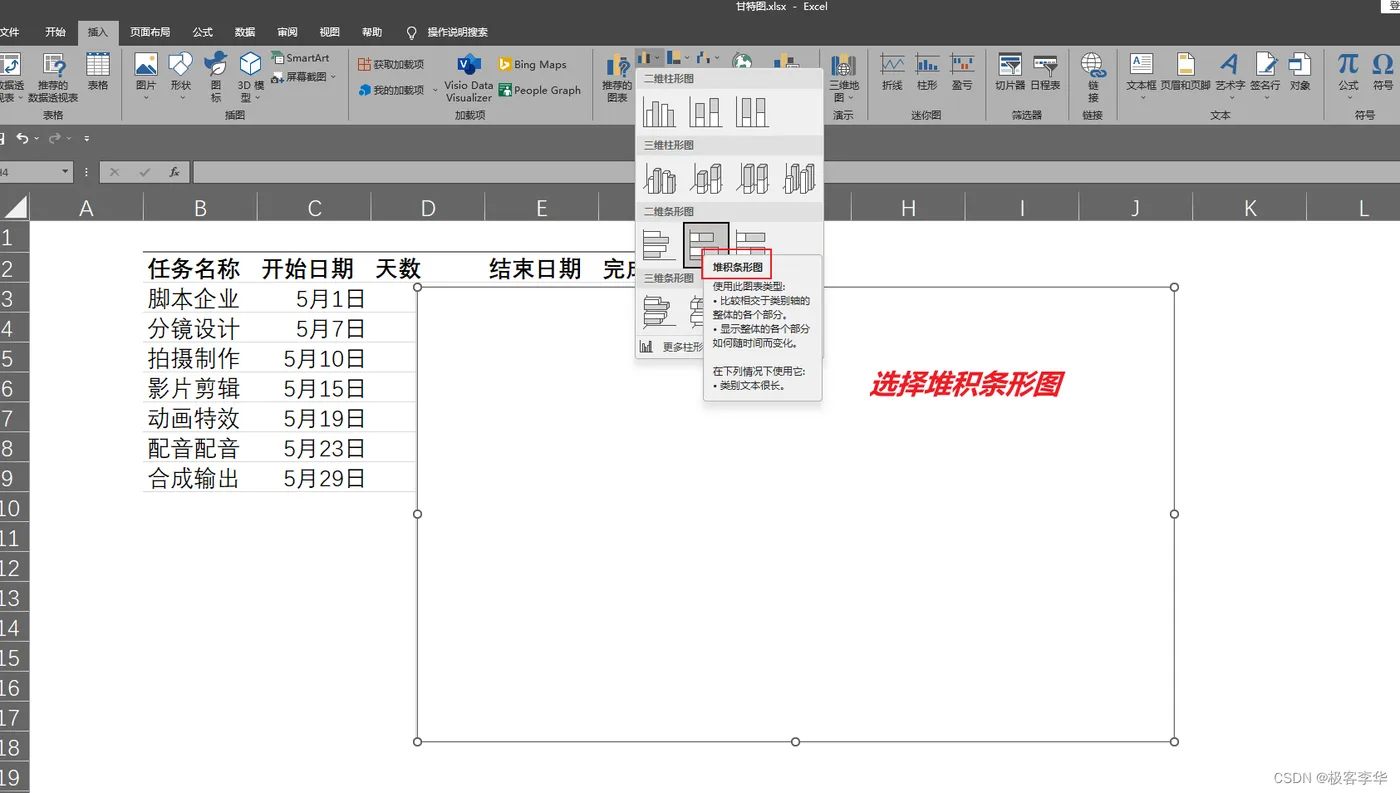

  • 开始绘制,选择堆积条形图

  • 导入数据

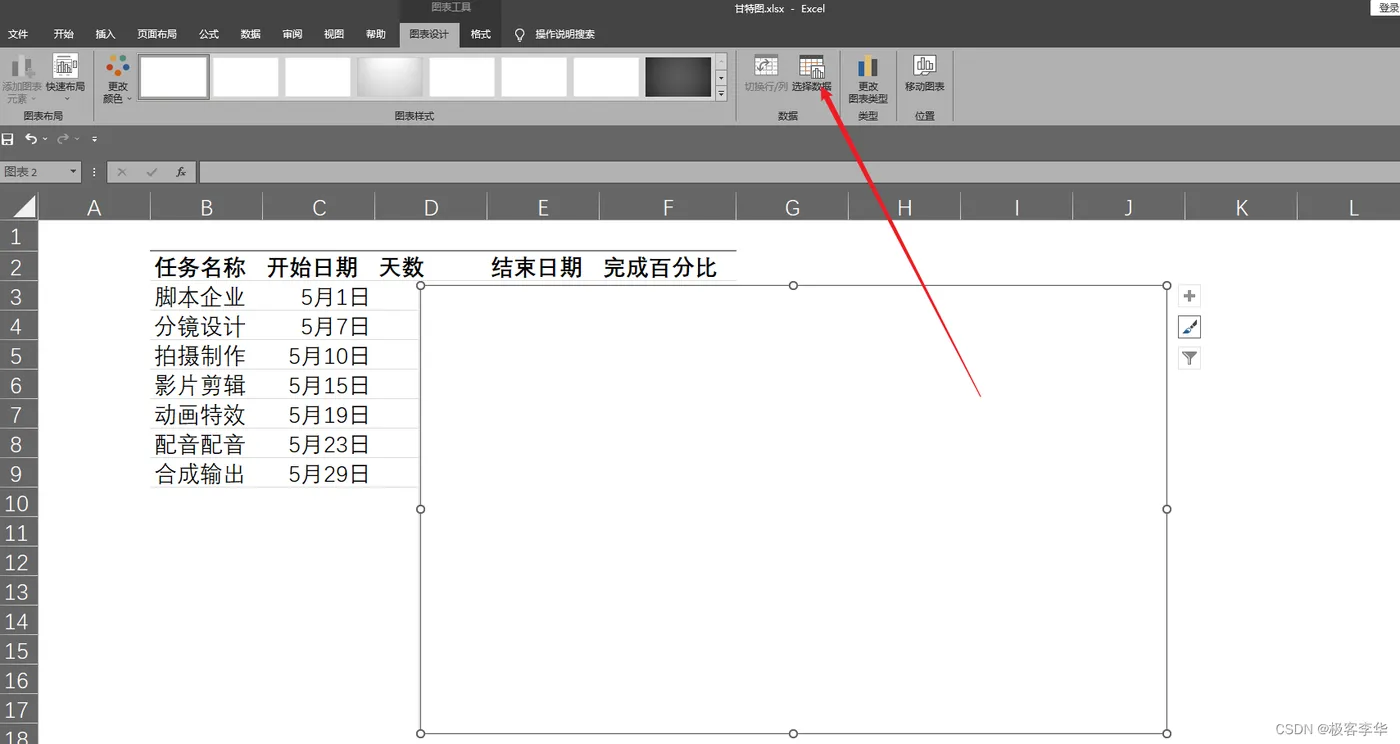

  1. 点击选择数据

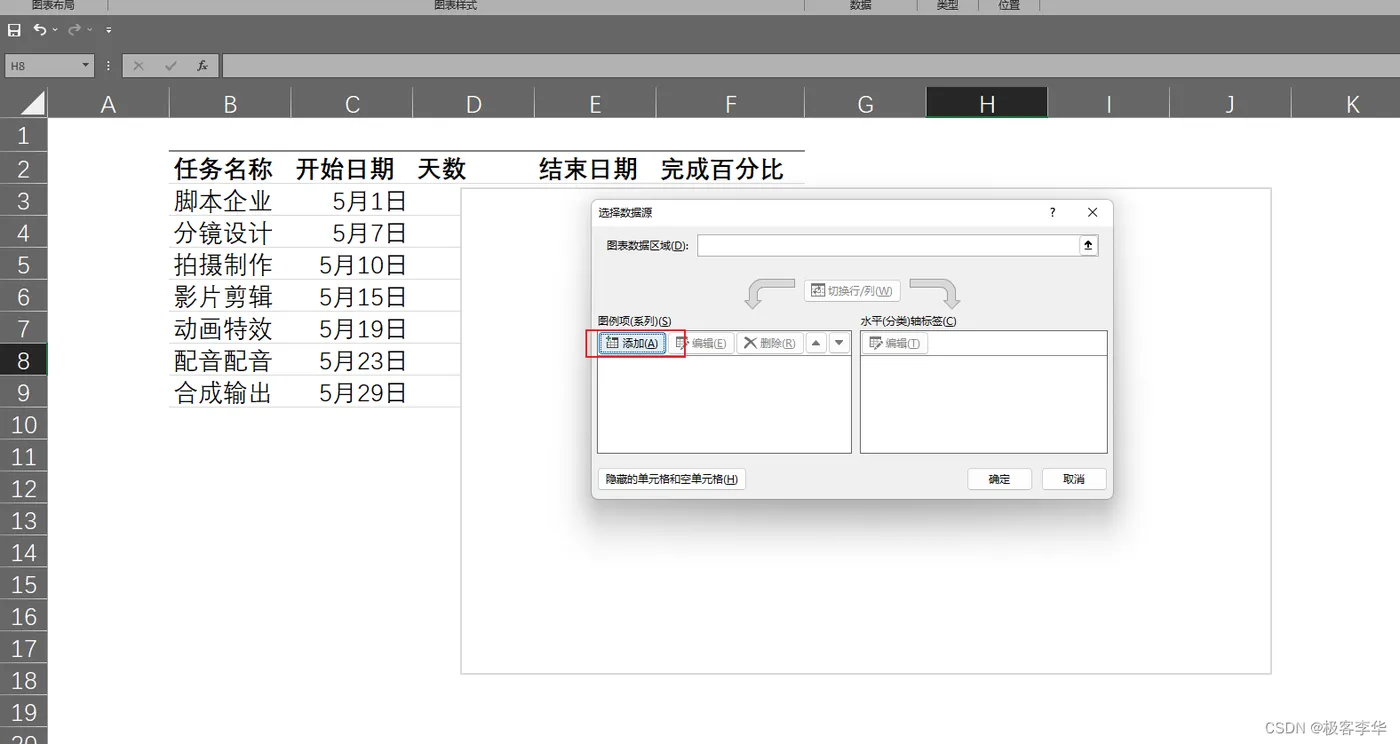

  2. 点击添加

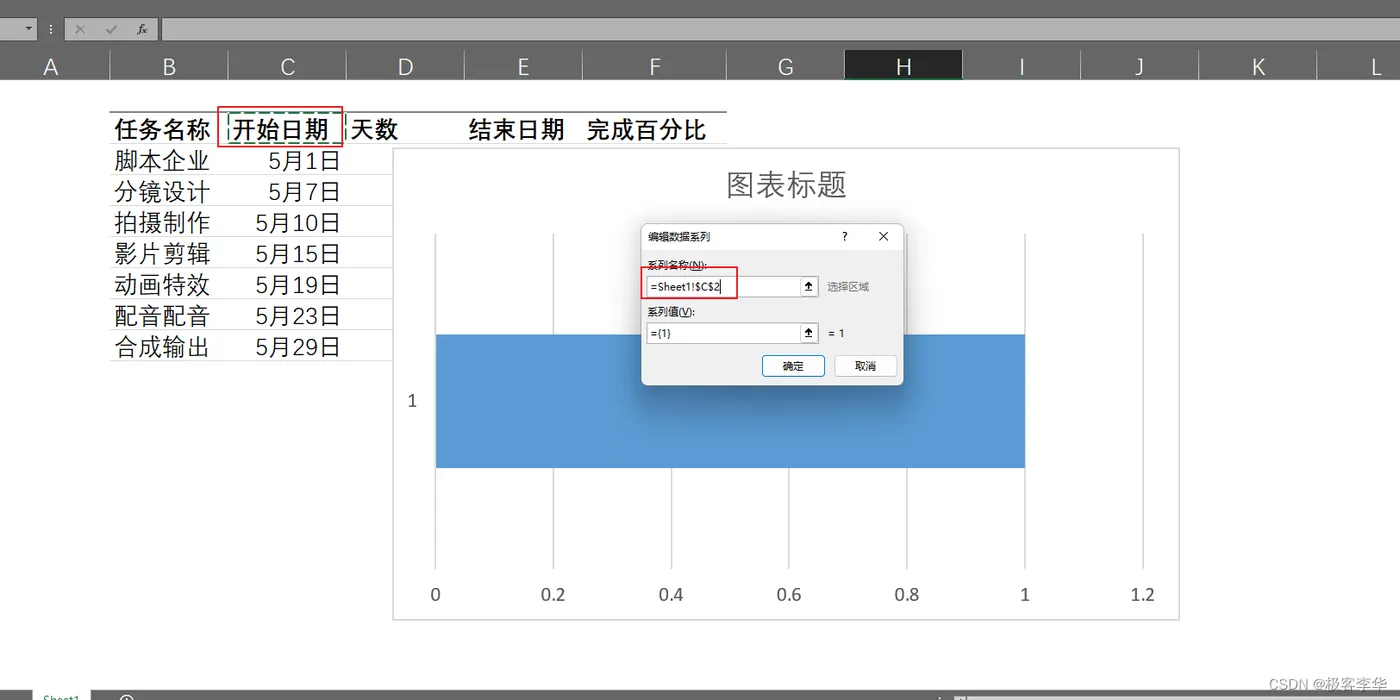

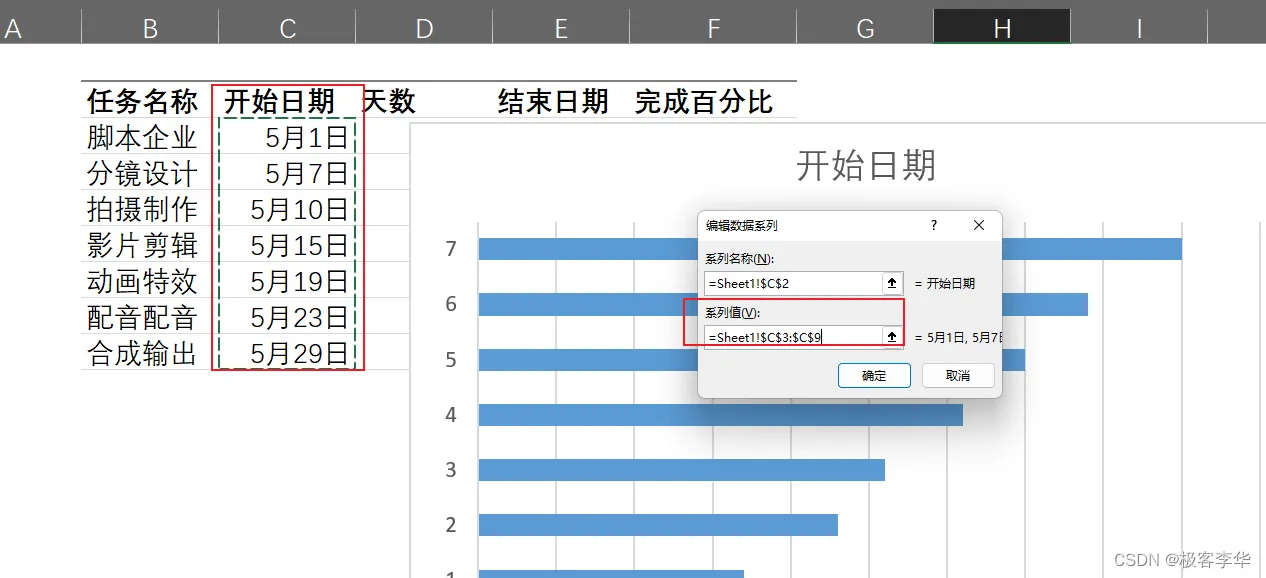

  3. 系列名称这里选择开始日期

  4. 系列值这里,选择需要的数据

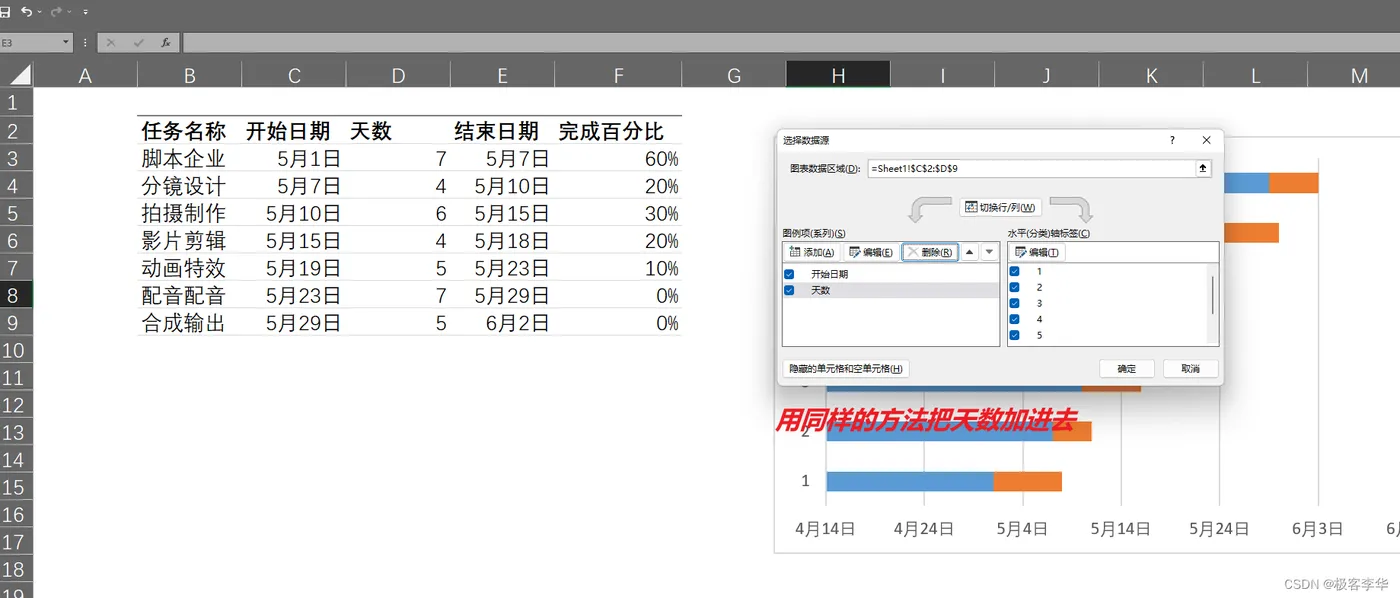

  5. 同样的方式,把天数这一列加进去

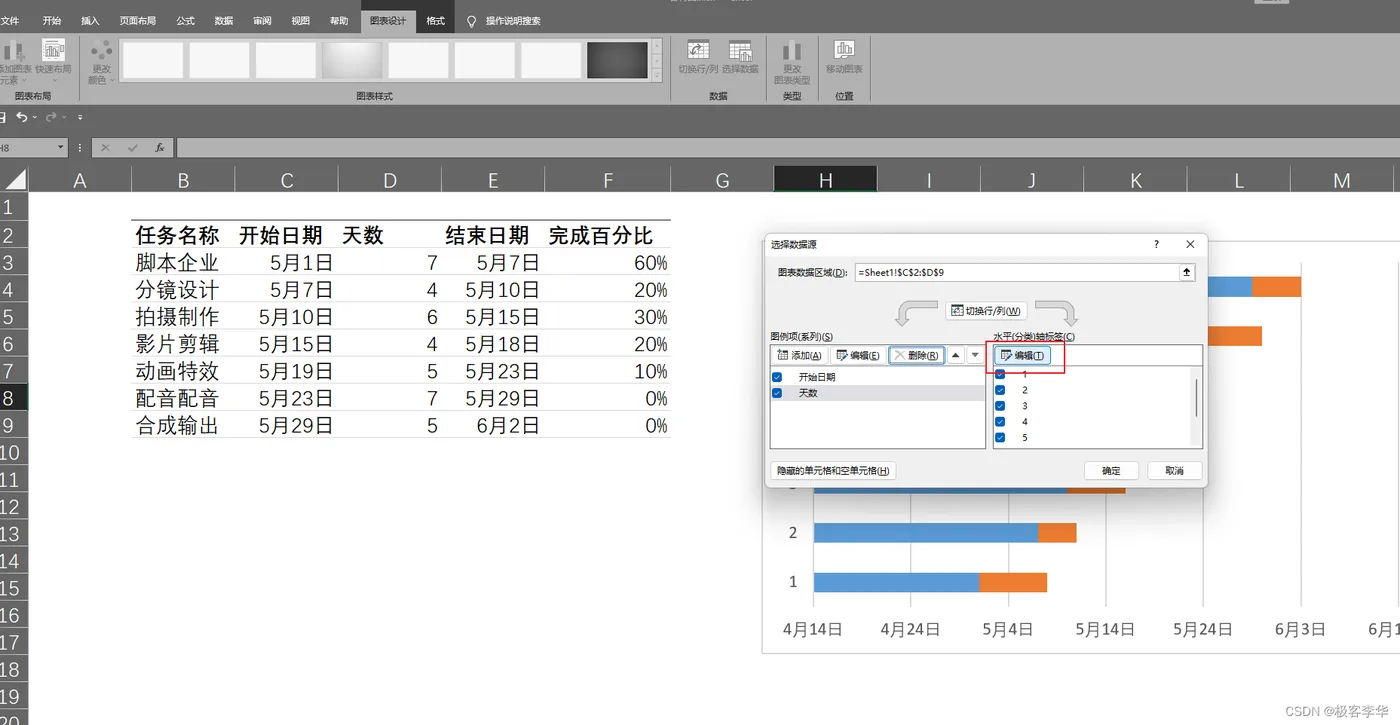

  6. 点击编辑

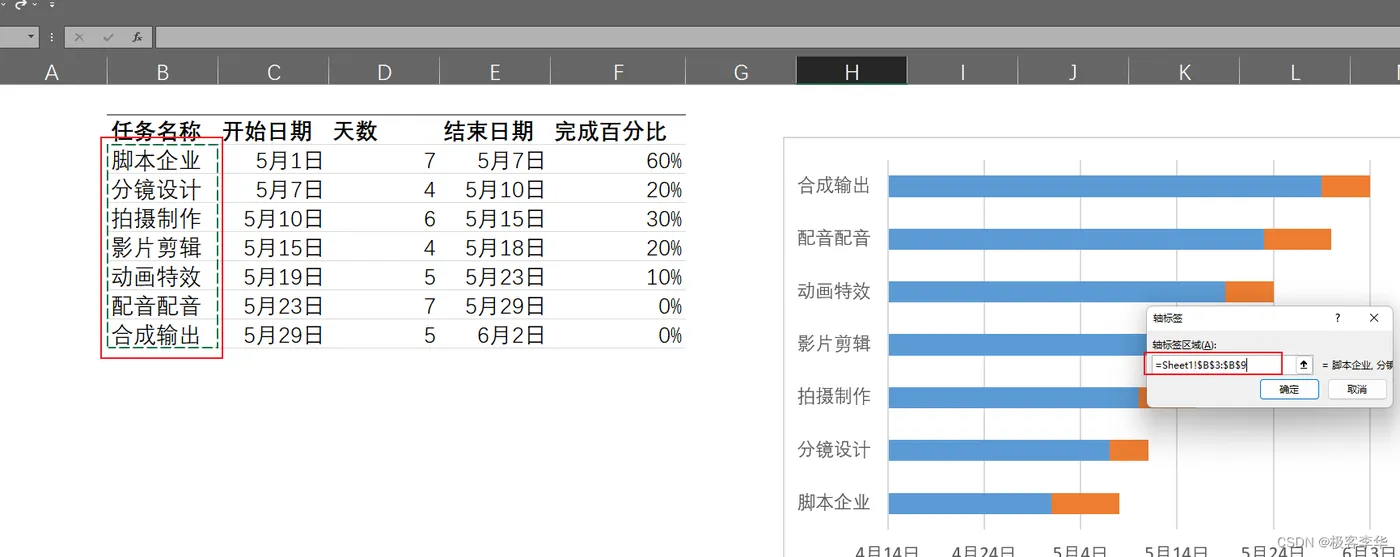

  7. 修改纵向坐标

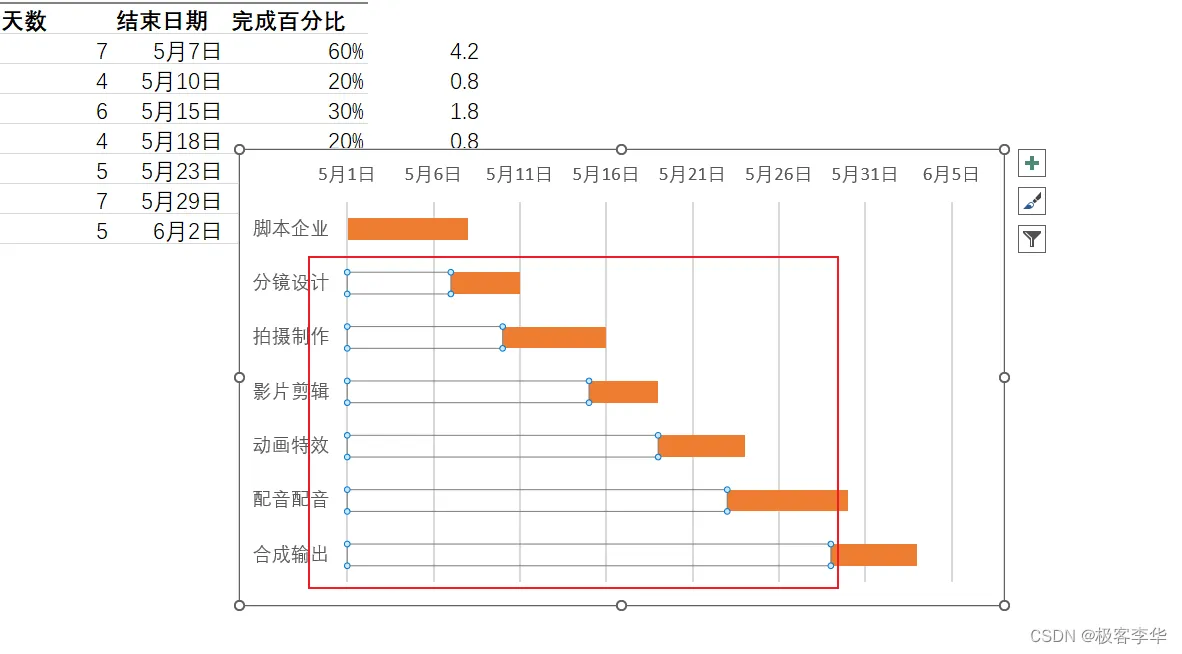

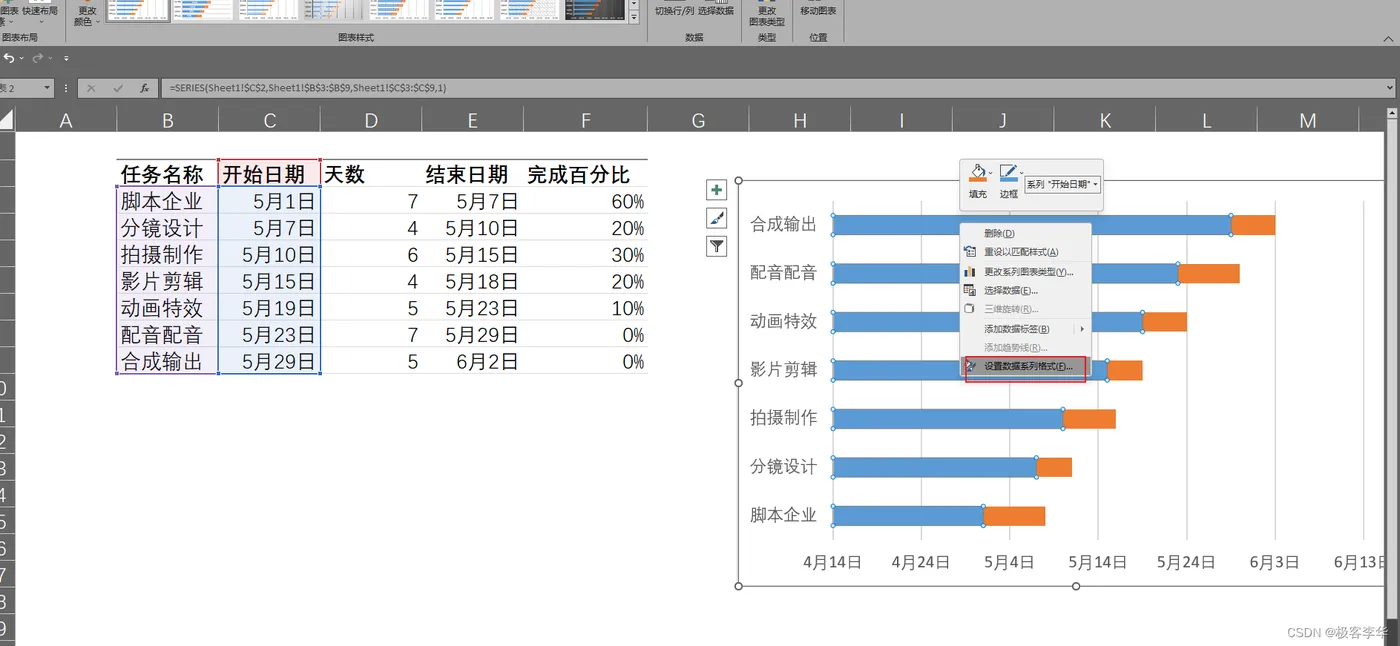

  8. 点击设置数据格式系列

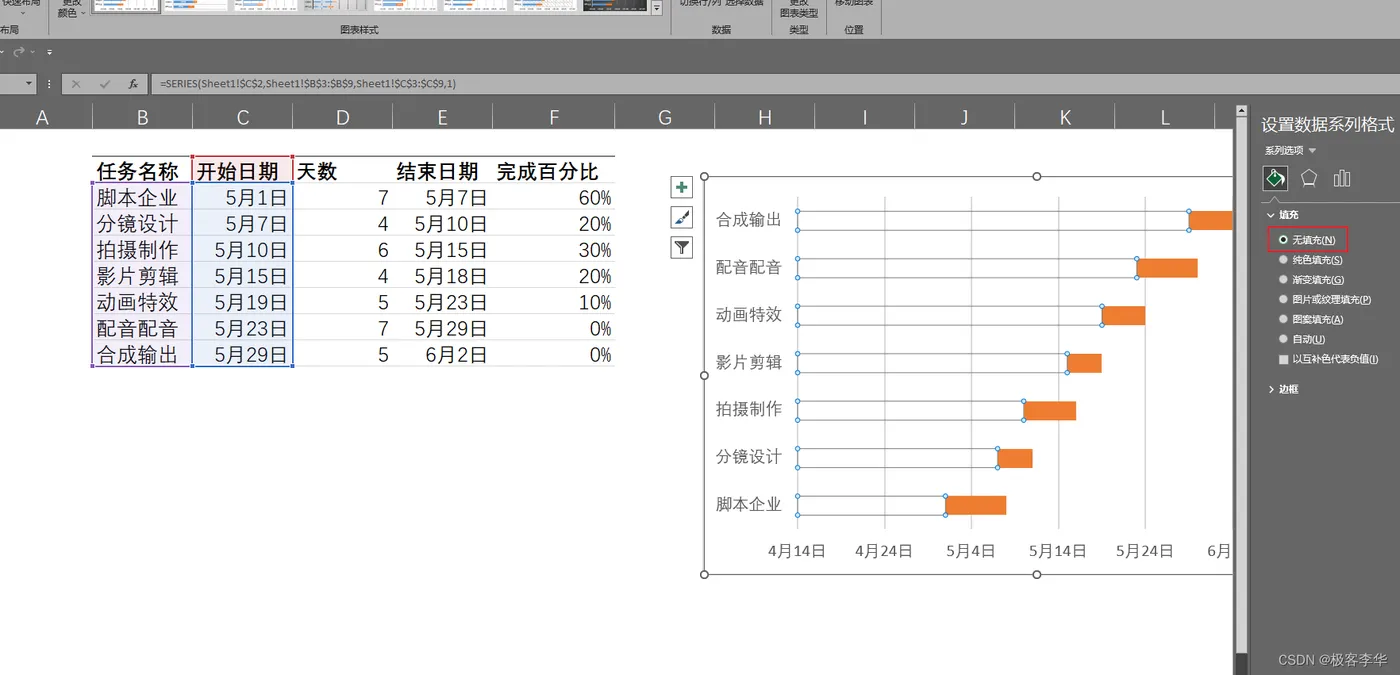

  9. 点击无填充

  1. 点击左侧

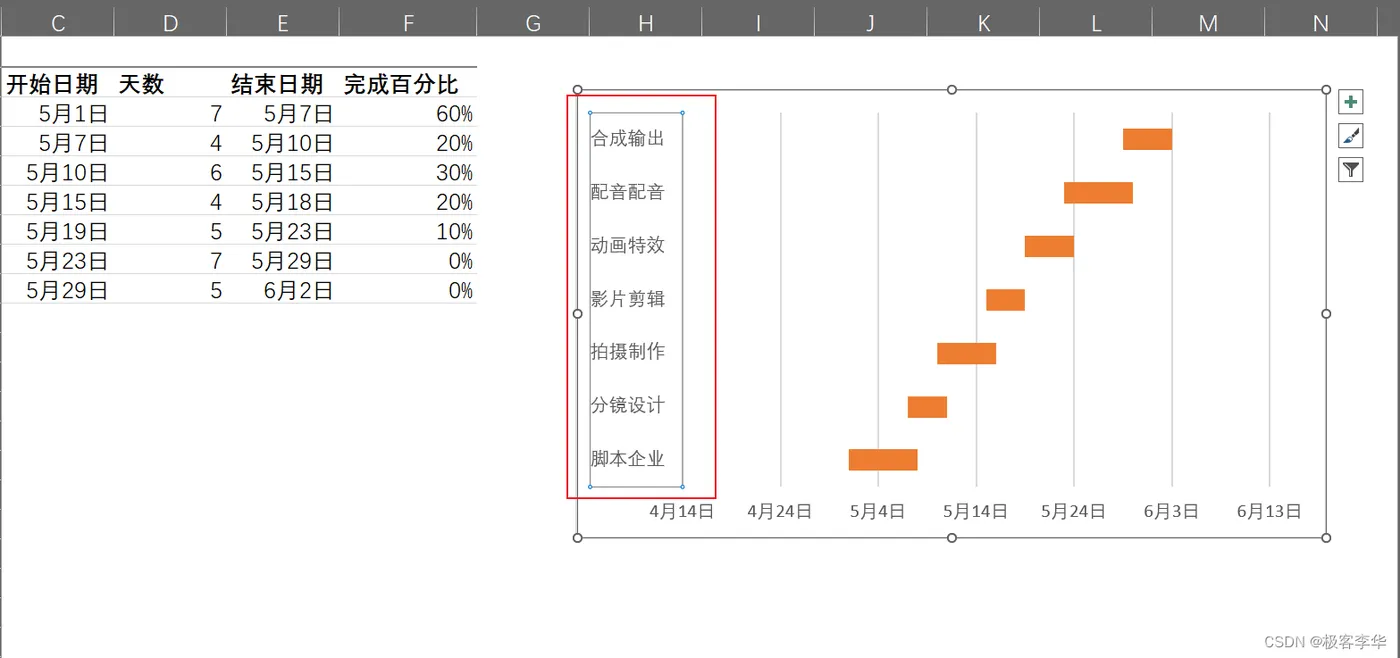

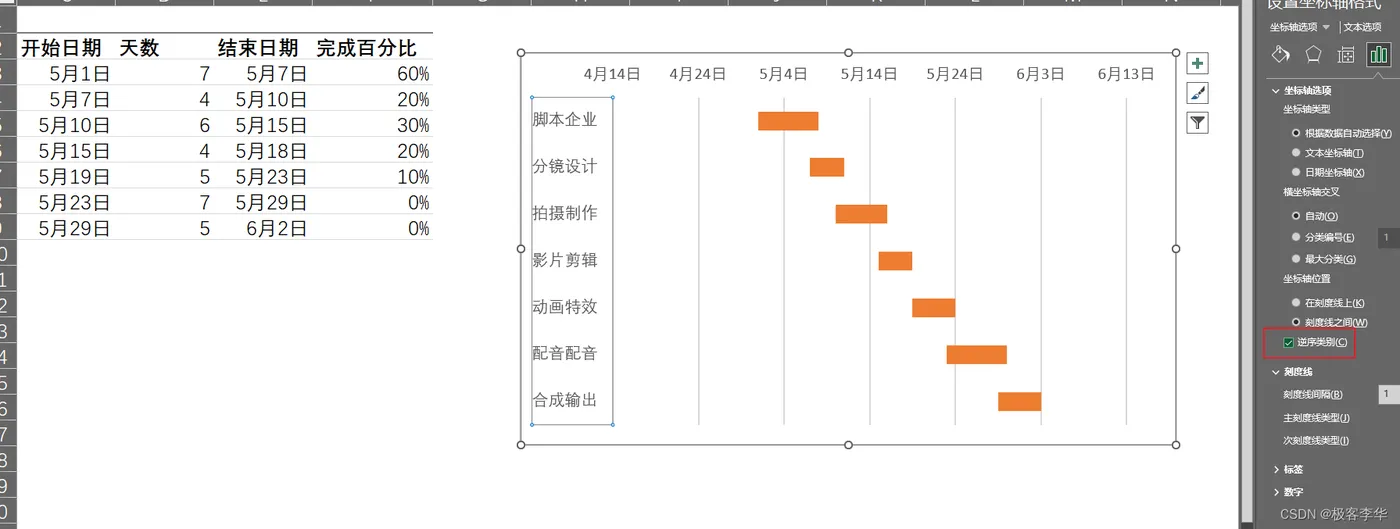

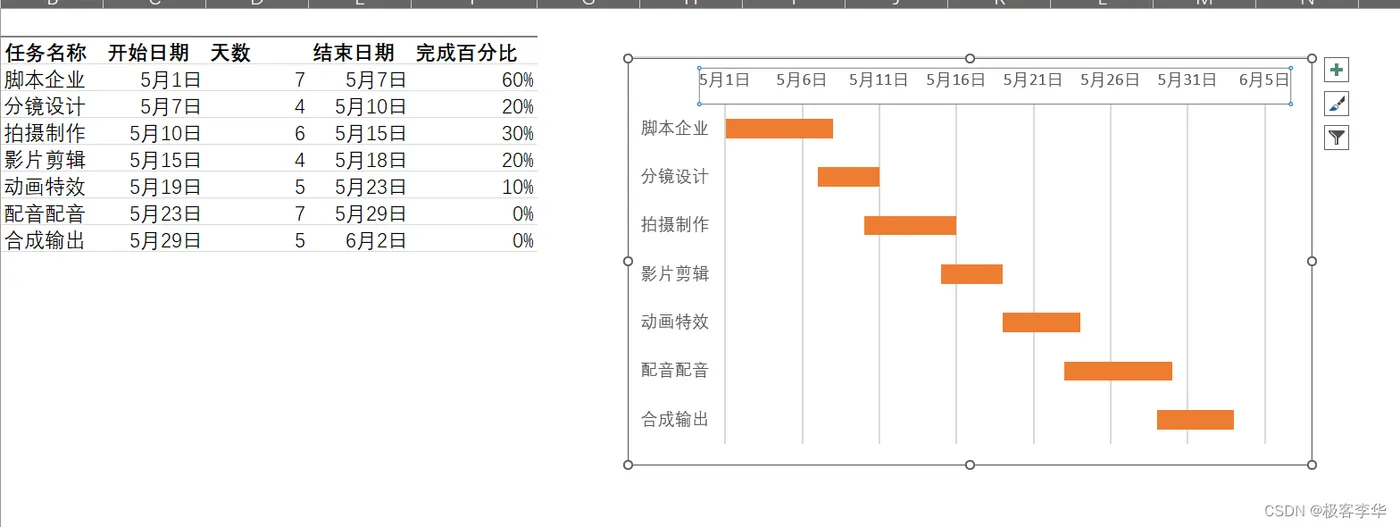

  2. 点击逆序类别

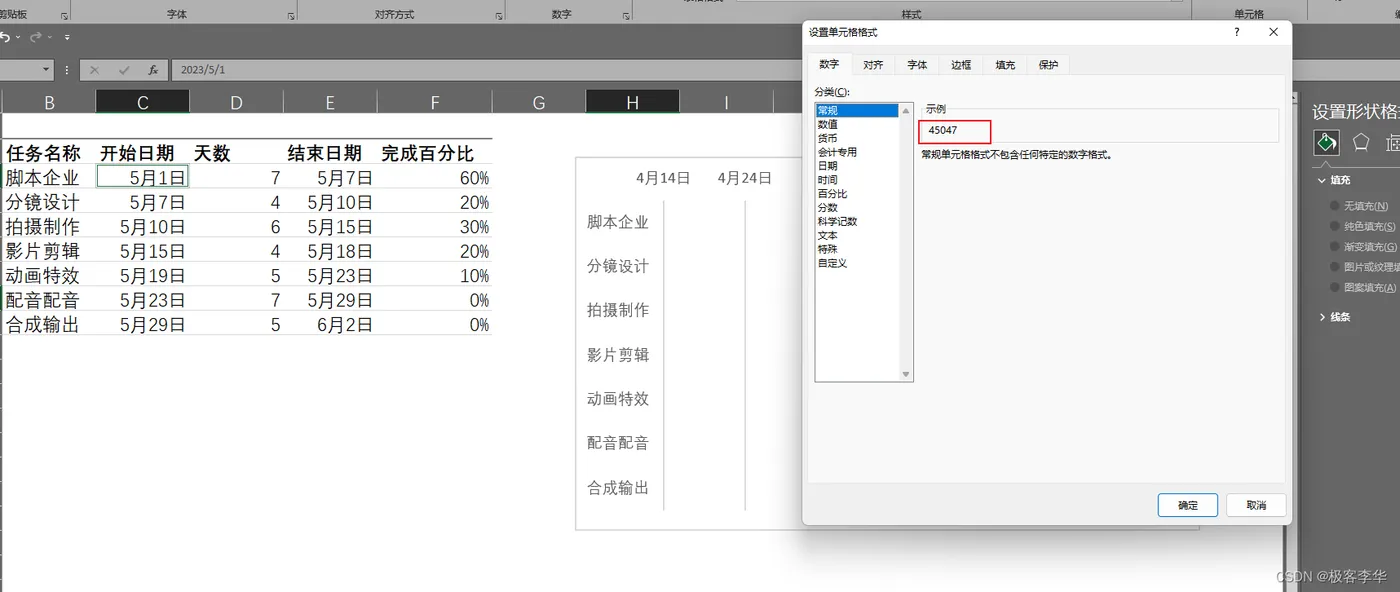

  3. ctrl + 1 点击第一个日期,进行编辑
  4. 复制常规中的数字

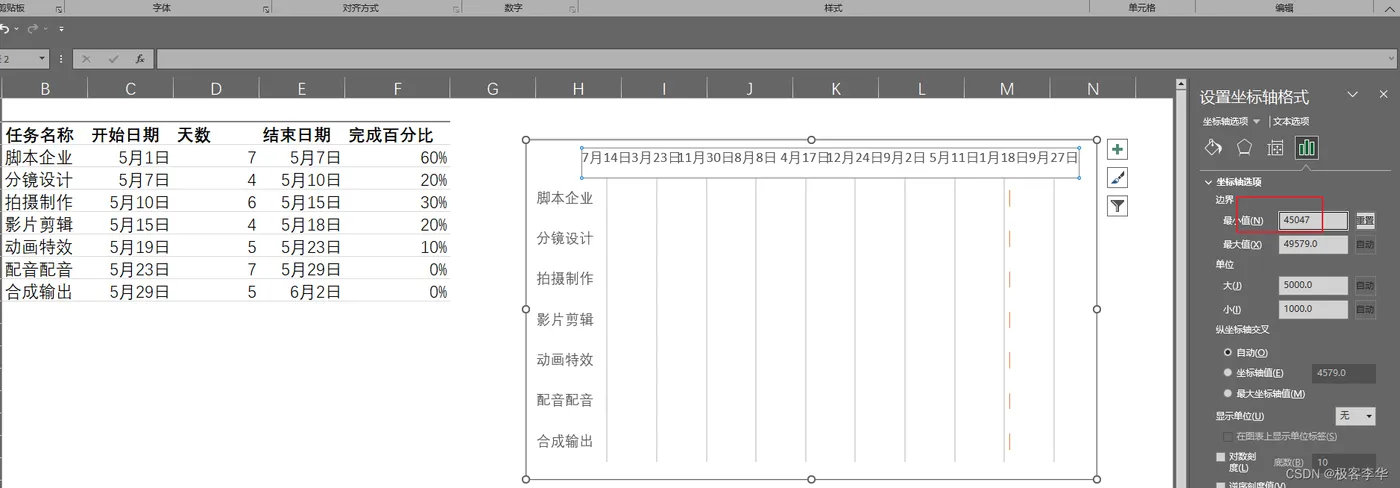

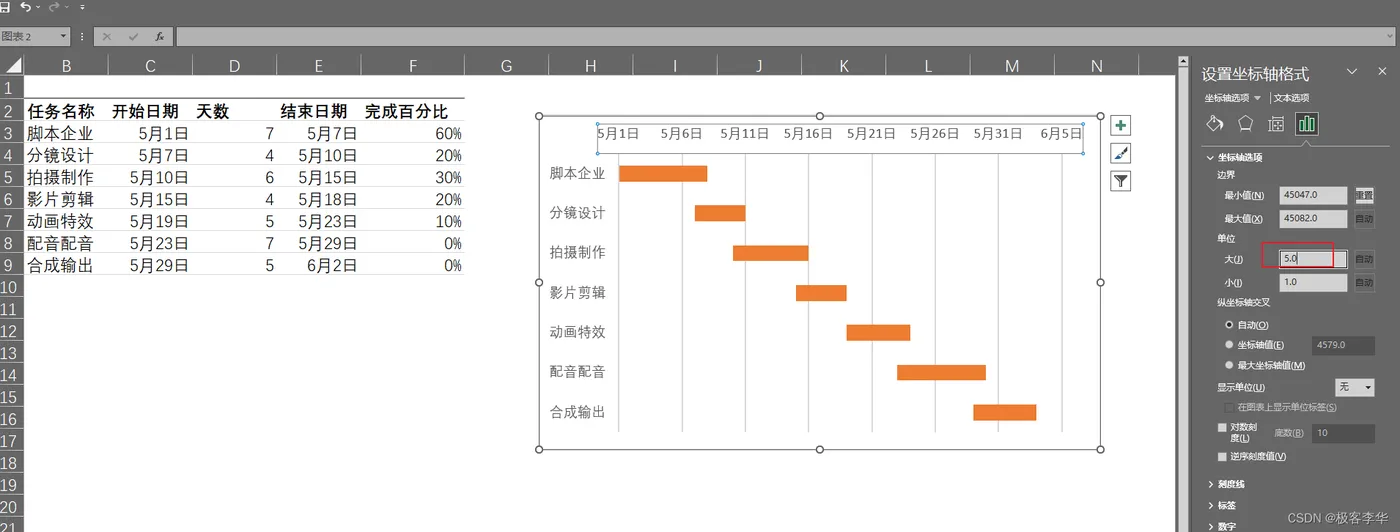

  5. 设置上方时间的最小值


    可以通过这里的单位,来设置格线的间距

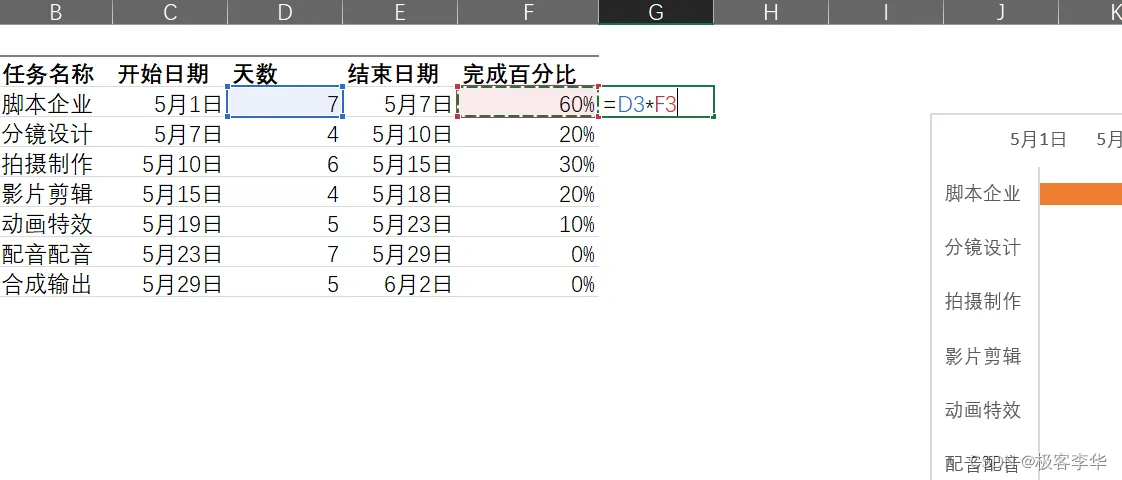

  6. 制作完成百分比

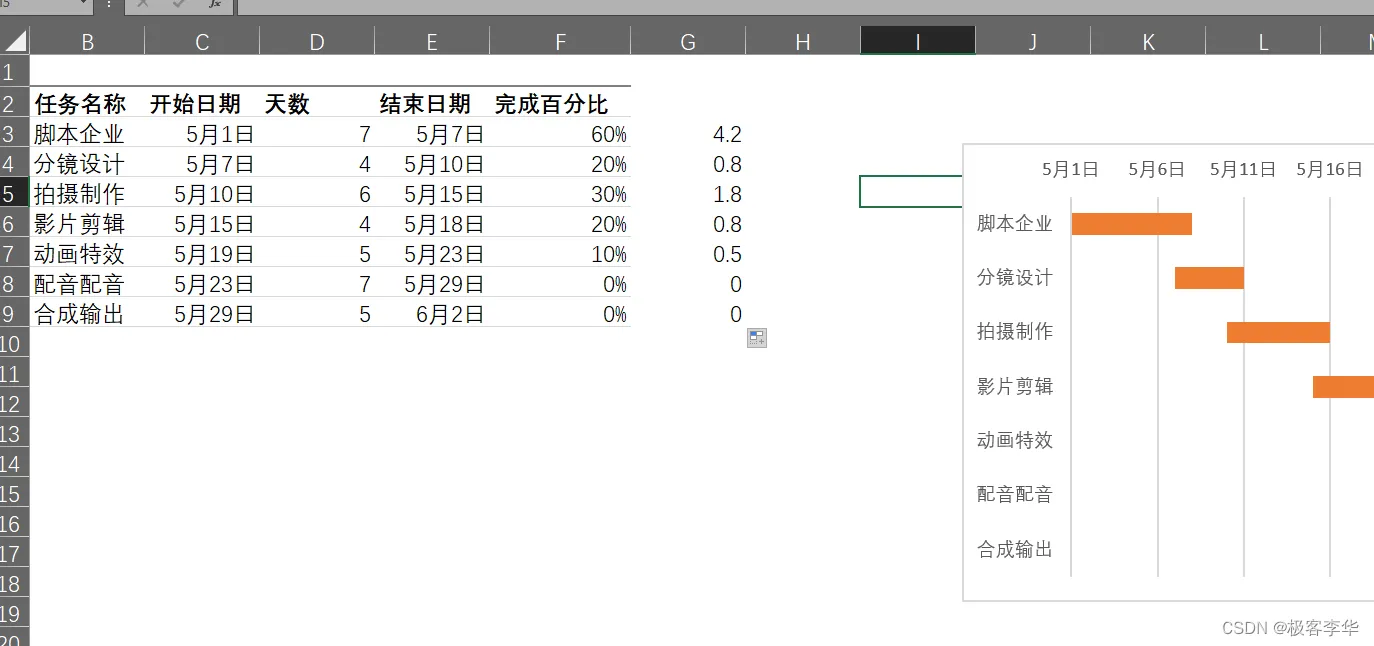

    使用简单的公式进行计算,天数*完成百分比

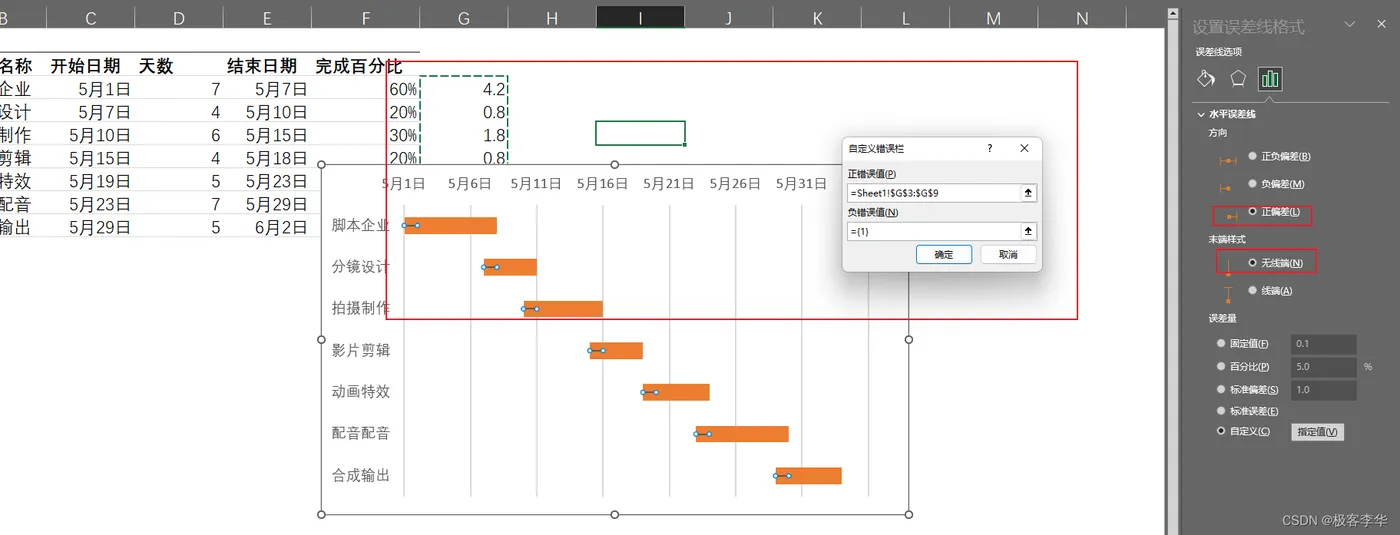

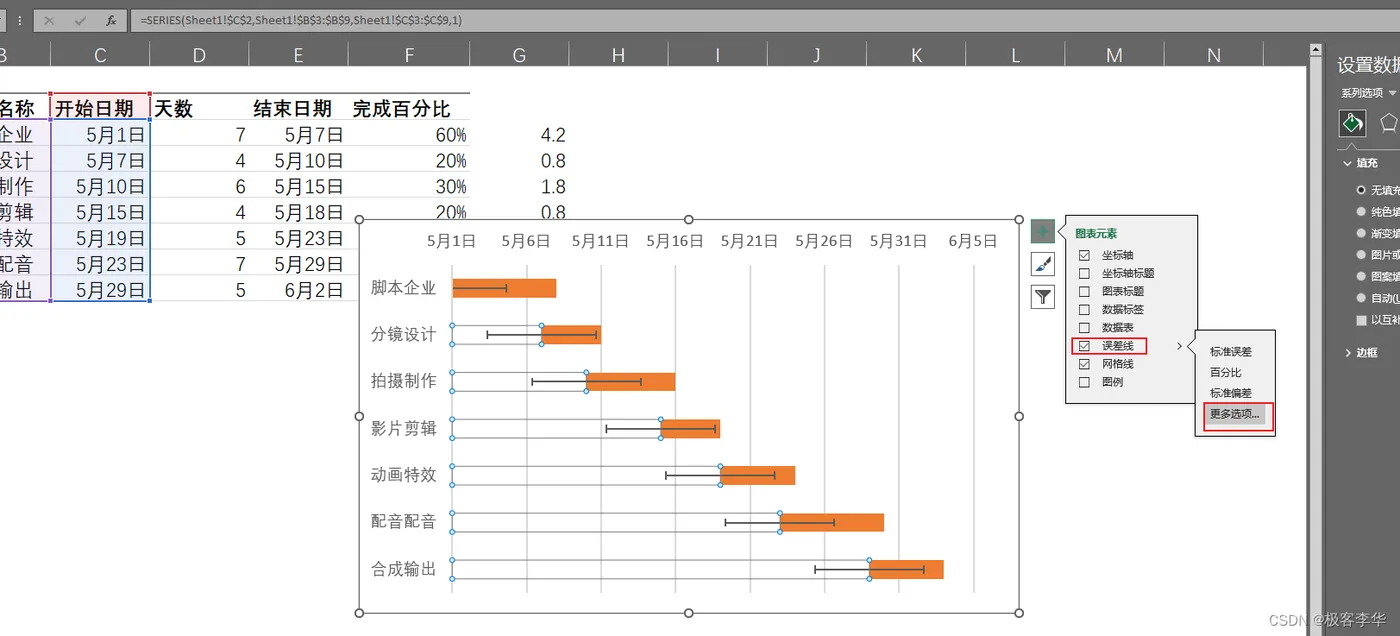

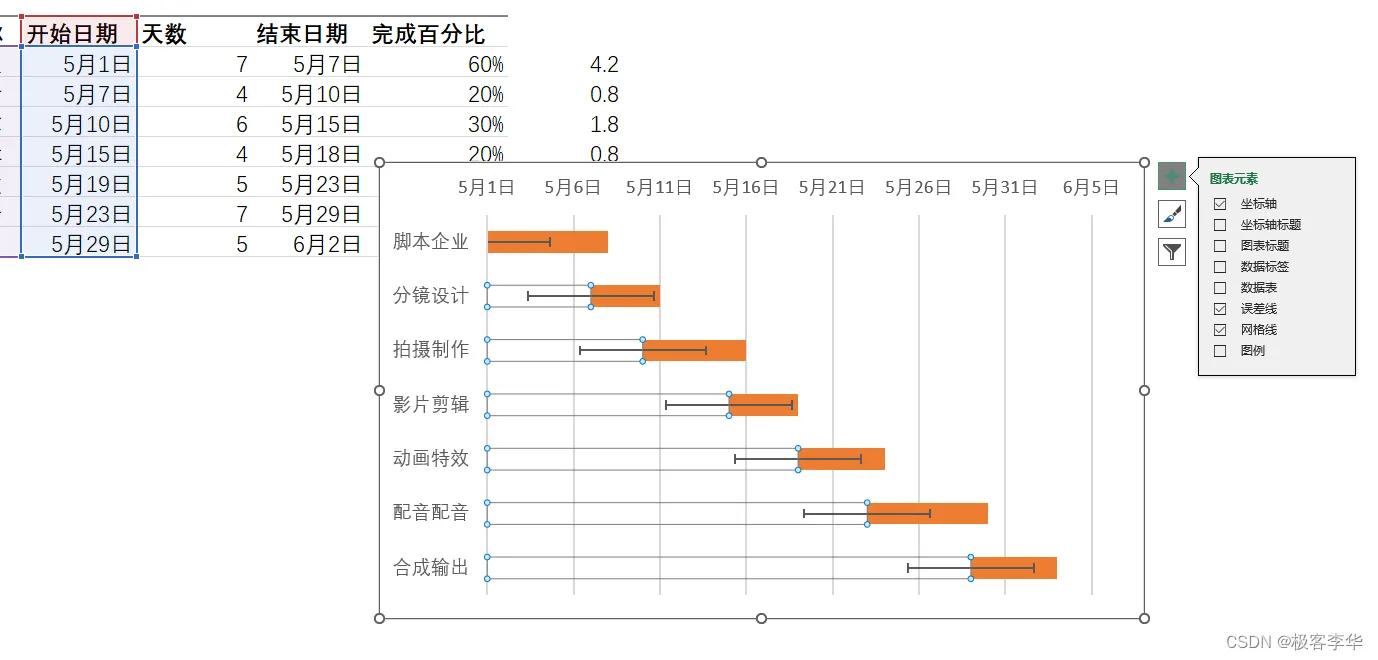

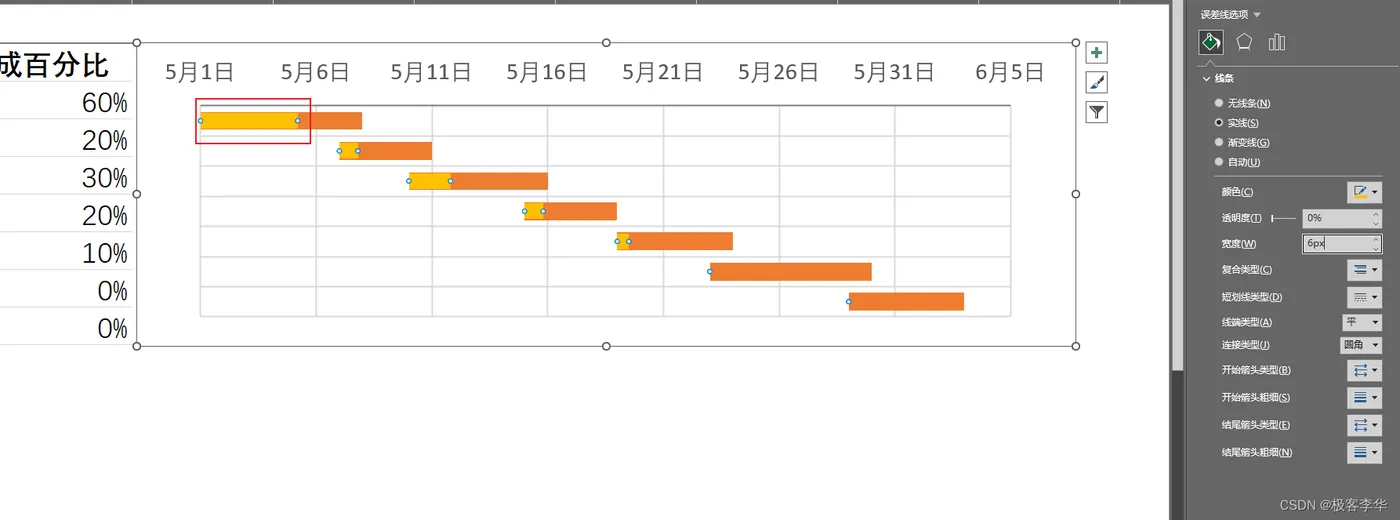

  7. 制作误差线
    点击之前隐藏的格子

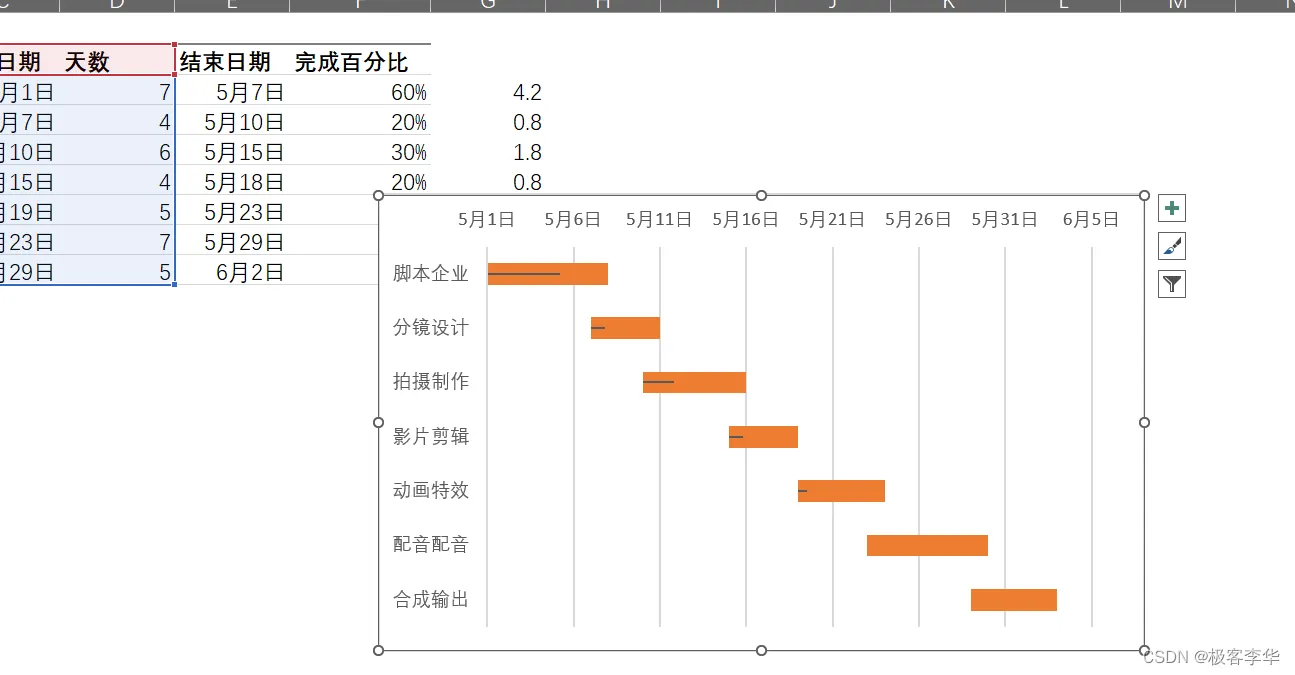

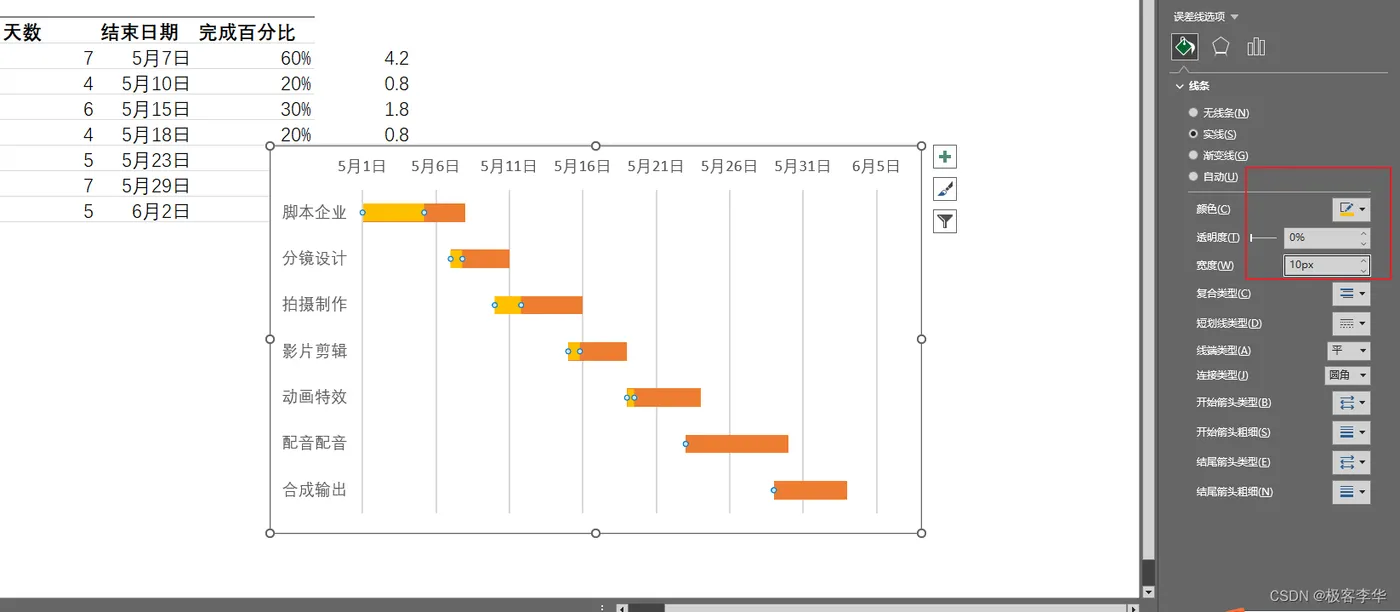

  8. 设置误差线样式

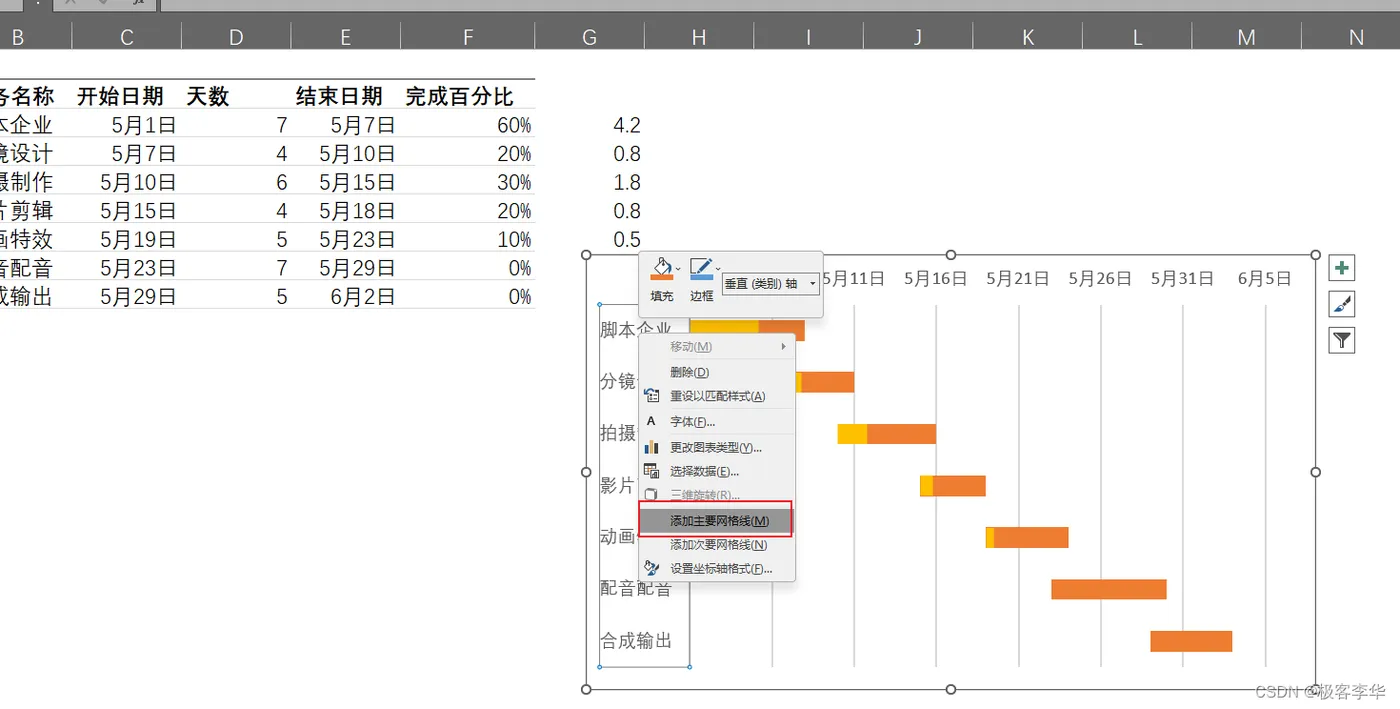

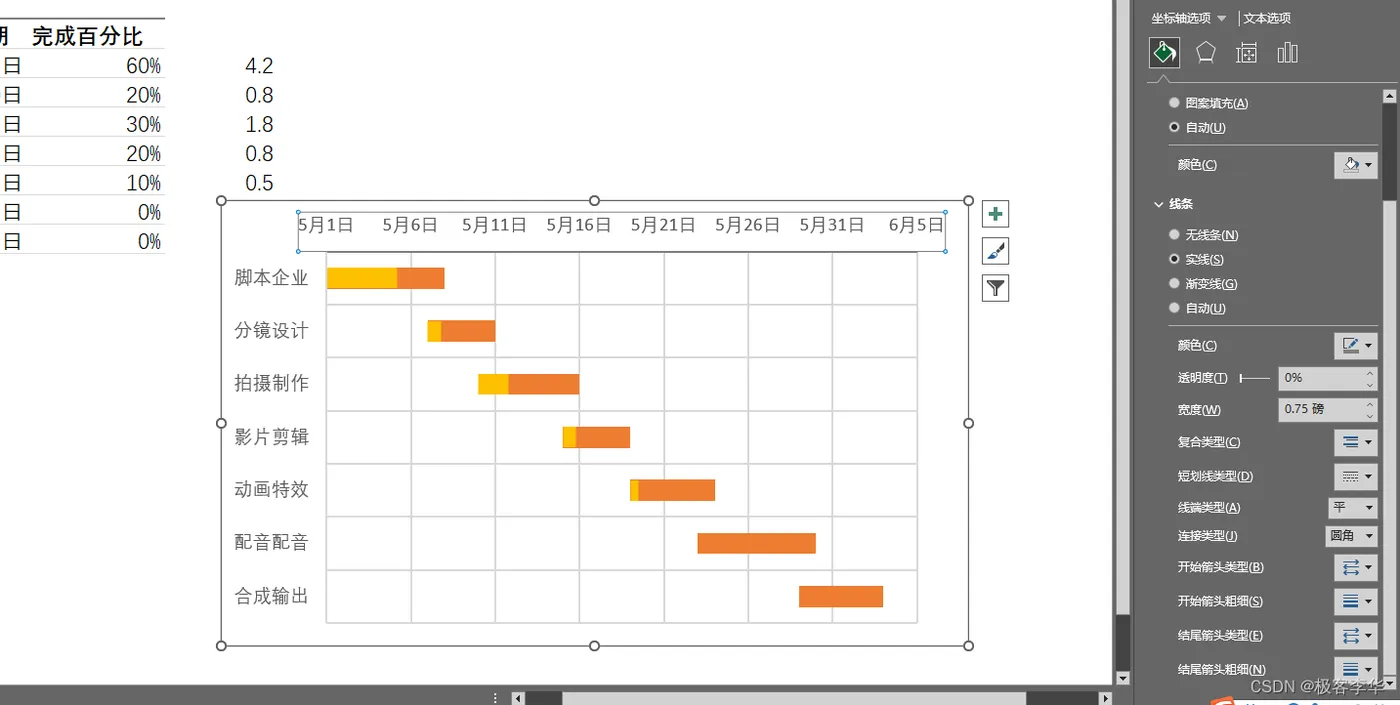

* 18. 设置主网格线

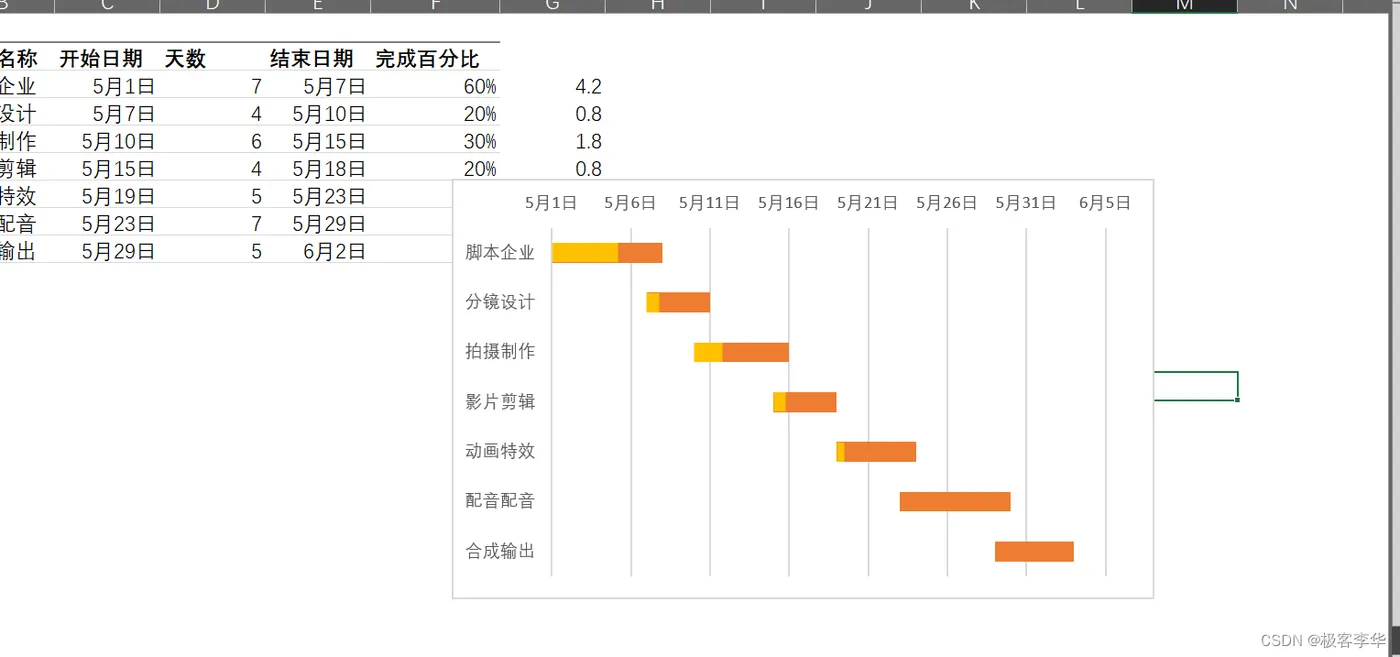

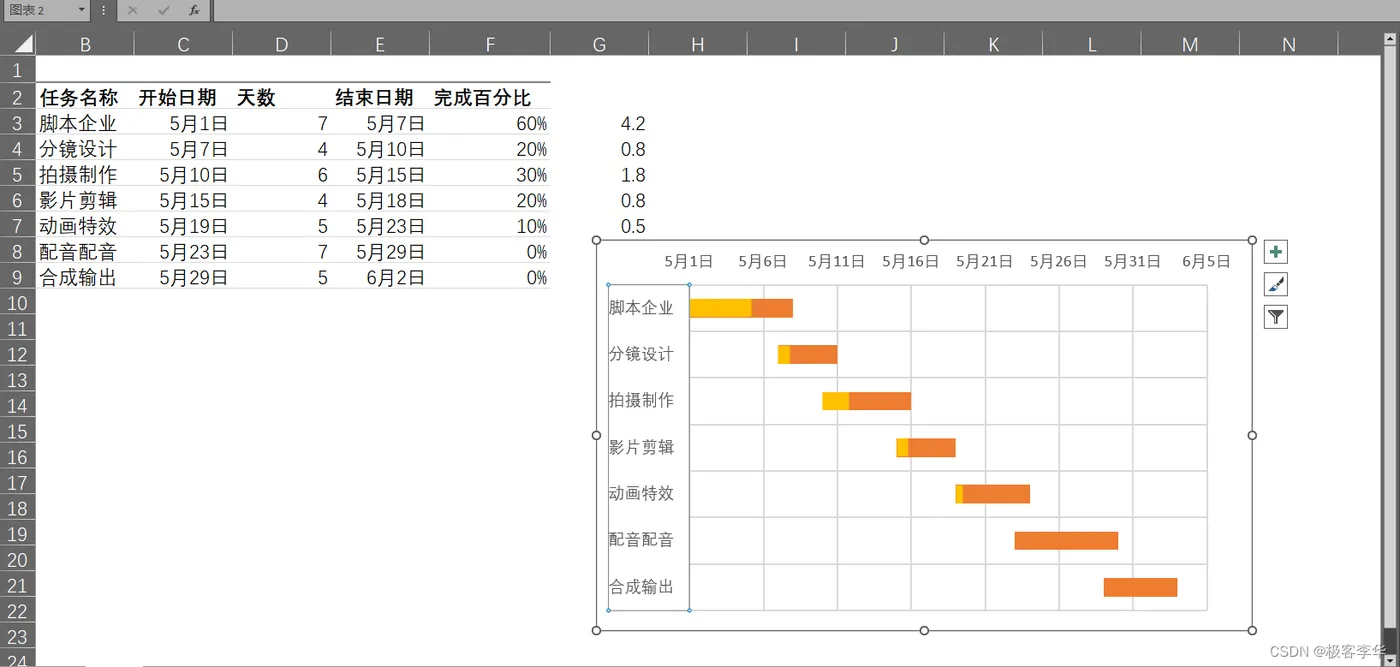

* 19. 完善图表

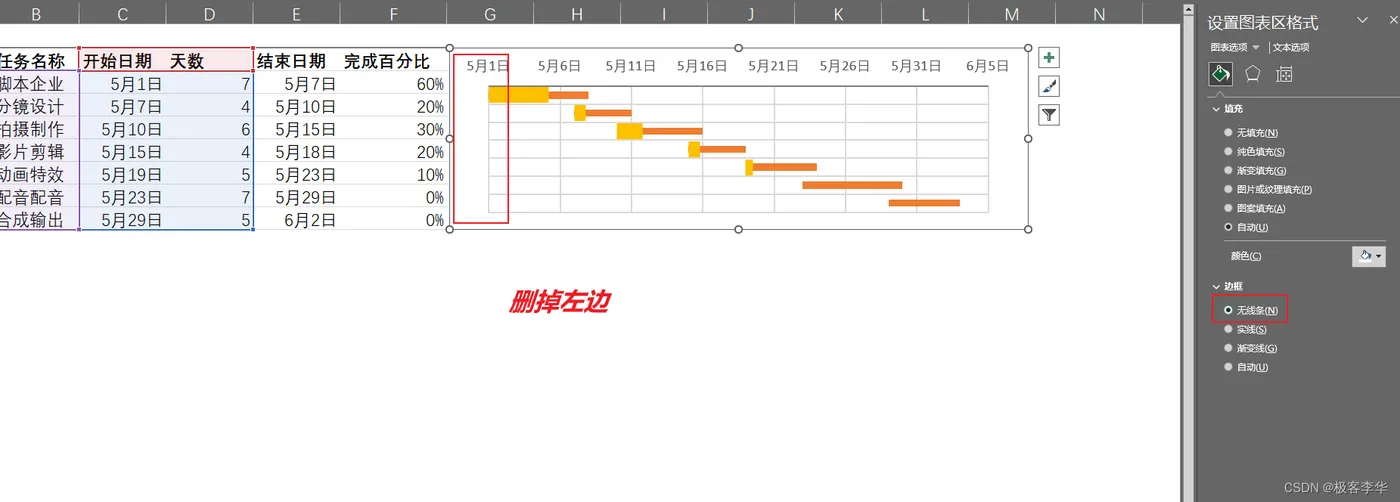

删掉左边,对其

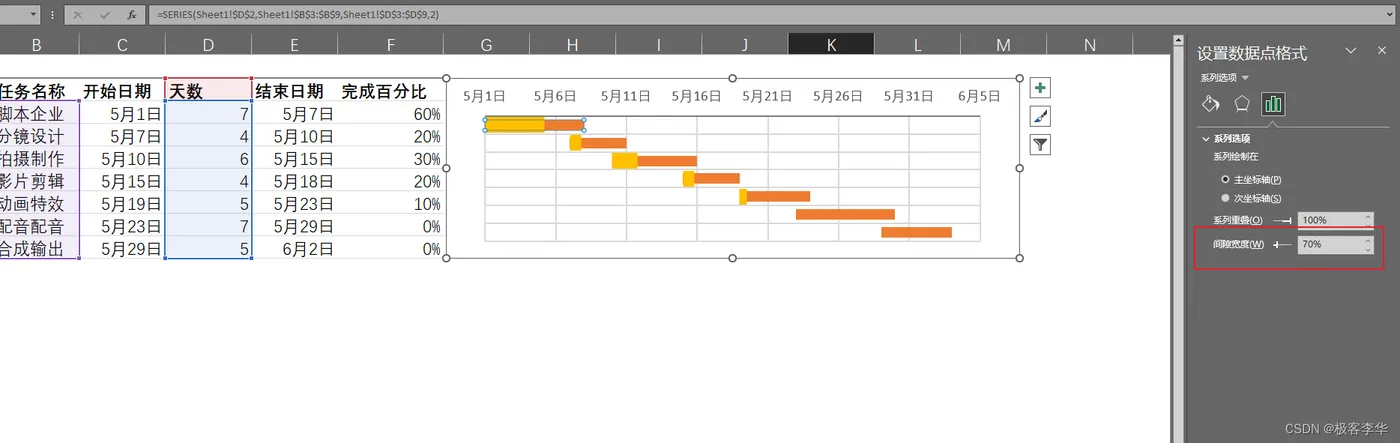

设置间隙宽度

调整线框高度
