32activiti - 排他网关（ExclusiveGateWay)

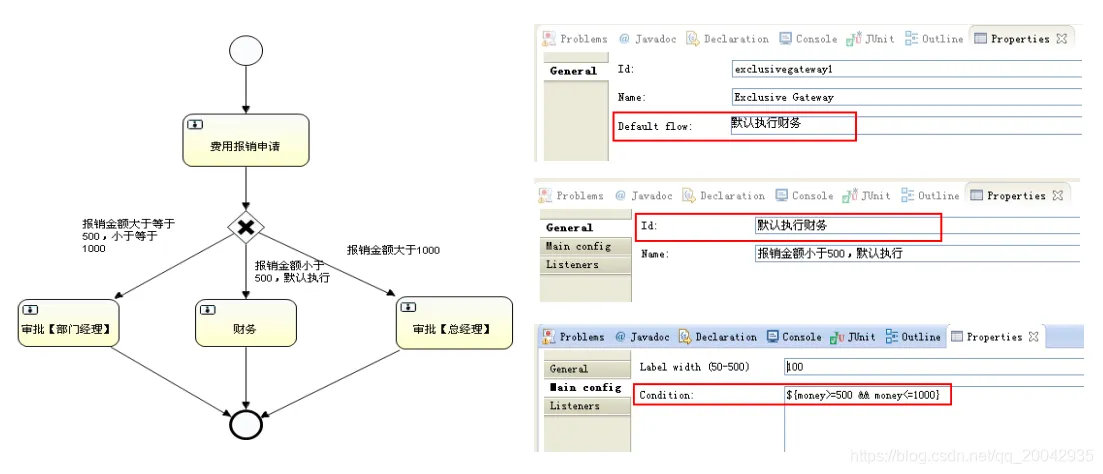

1.流程图

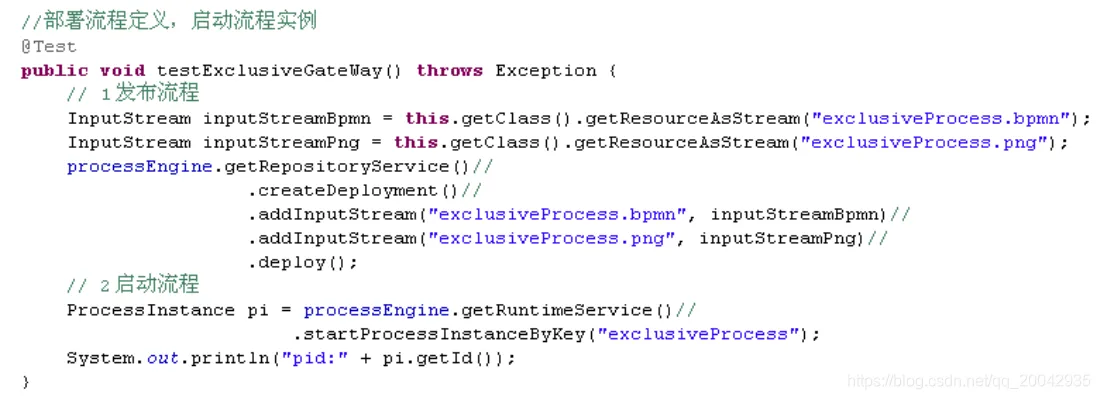

2.部署流程定义+启动流程实例

3.查询我的个人任务

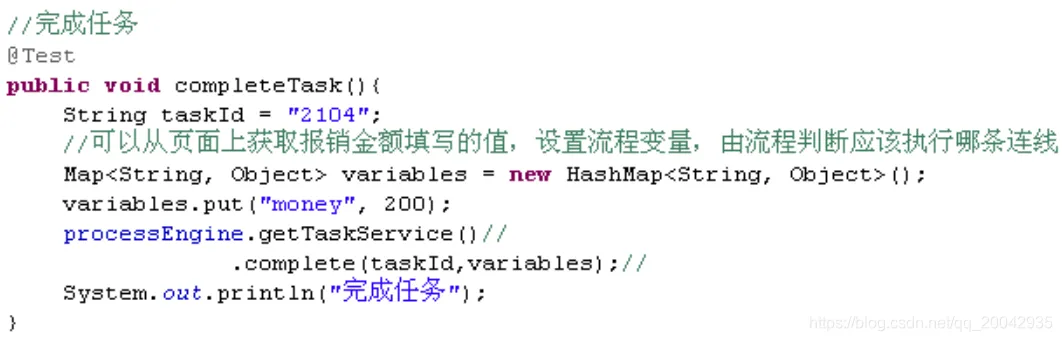

4.完成我的个人任务

分析：

1. 一个排他网关对应一个以上的顺序流

2. 由排他网关流出的顺序流都有个conditionExpression元素，在内部维护返回boolean类型的决策结果。

3. 决策网关只会返回一条结果。当流程执行到排他网关时，流程引擎会自动检索网关出口，从上到下检索如果发现第一条决策结果为true或者没有设置条件的(默认为成立)，则流出。

4. 如果没有任何一个出口符合条件，则抛出异常

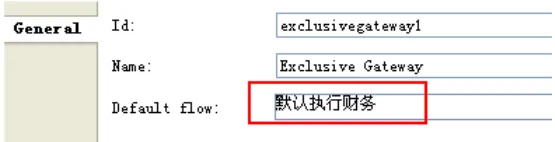

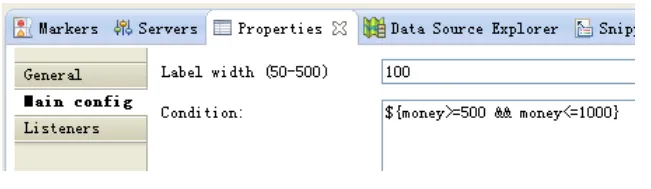

5. 使用流程变量，设置连线的条件，并按照连线的条件执行工作流，如果没有条件符合的条件，则以默认的连线离开。例如：

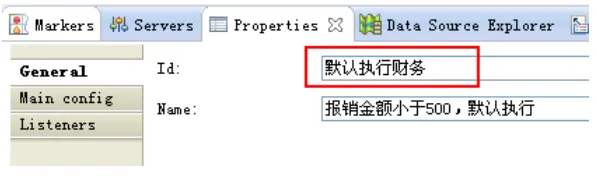

   则执行连线：

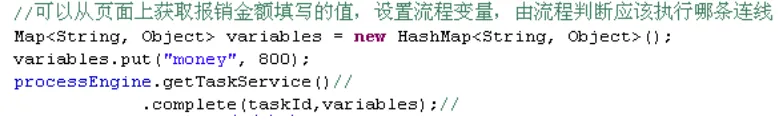

   如果使用流程变量设置

   则执行连线：
