2.6 状态机图

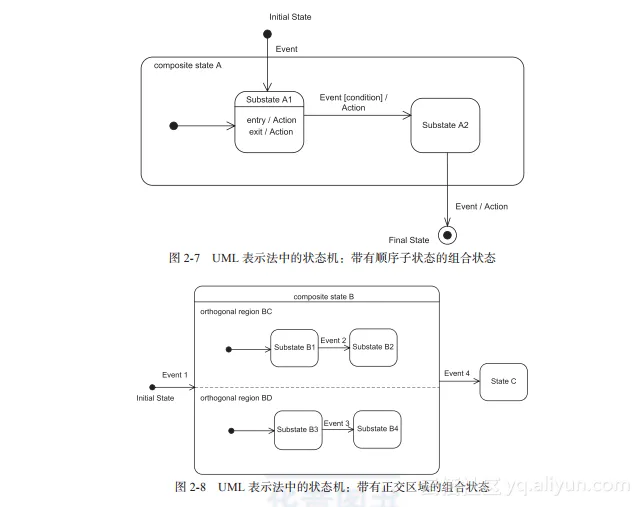

在UML表示法中，一个状态转换图被称为状态机图。本书使用状态图（statechart）这一更为通用的术语。在UML表示法中，圆角框表示状态，连接圆角框的弧线表示转换，如图2-7所示。状态图的初始状态（initial state）用一个始于小黑圆圈的弧线表示。终结状态（final state）是可选的，它被描绘为嵌套在大白圈中的小黑圆圈，有时也被称为靶心（bull’s-eye）。状态图可以按层次分解，将一个组合状态分解成为一组子状态。
在表示状态转换的弧线上，使用事件[条件]/动作（Event[Condition]/Action）进行标记。事件（event）引起了状态的转换，当事件发生时，为了发生转换，可选的布尔条件（condition）必须为真。可选的动作（action）作为转换的结果被执行。一个状态可具有以下任意的动作：
进入动作（entry action），它在进入状态的时候执行
退出动作（exit action），它在退出状态的时候执行
图2-7描述了一个被分解为顺序的子状态A1和A2的组合状态A。在这种情况下，状态图在一个时刻内只会处于一个子状态，即进入第一个子状态A1然后进入子状态A2。图2-8描述了一个被分解为正交区域（orthogonal region）BC和BD的组合状态B。在这种情况下，状态图在同一个时刻进入了每一个正交区域BC和BD中。每一个正交的子状态被进一步分解为顺序的子状态。因此，当进入组合状态B时，同样进入了状态B1和B3。
