《简明电路分析》——第2章练习题

本节书摘来自华章社区《简明电路分析》一书中的第2章练习题，作者钟洪声　吴　涛　孙利佳，更多章节内容可以访问云栖社区“华章社区”公众号查看

练习题

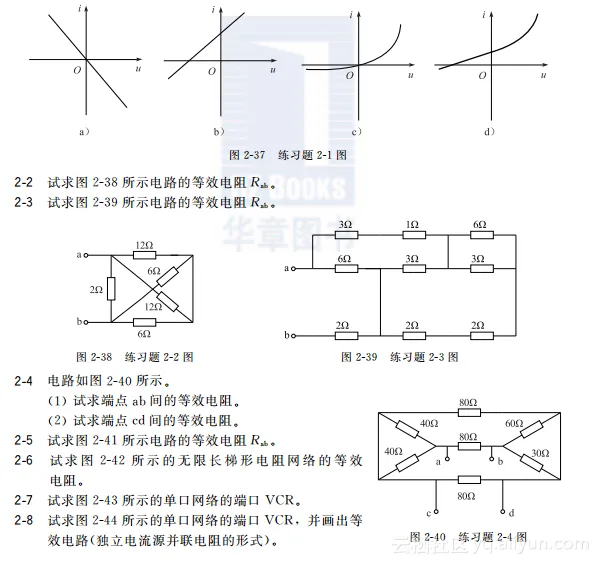

2-1　已知单口网络的特性曲线在关联参考方向下如图2-37所示，判断单口网络类型。

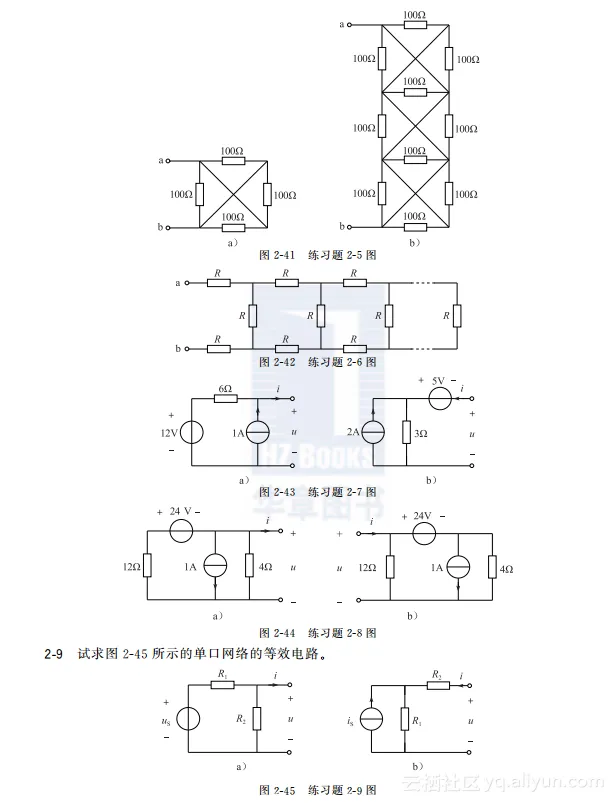

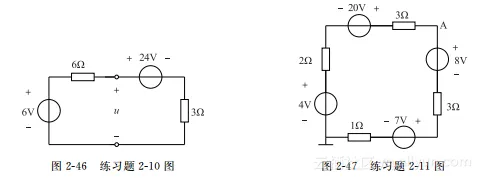

2-10　电路如图2-46所示，试求电压u。
2-11　电路如图2-47所示，试求A点的电位VA。

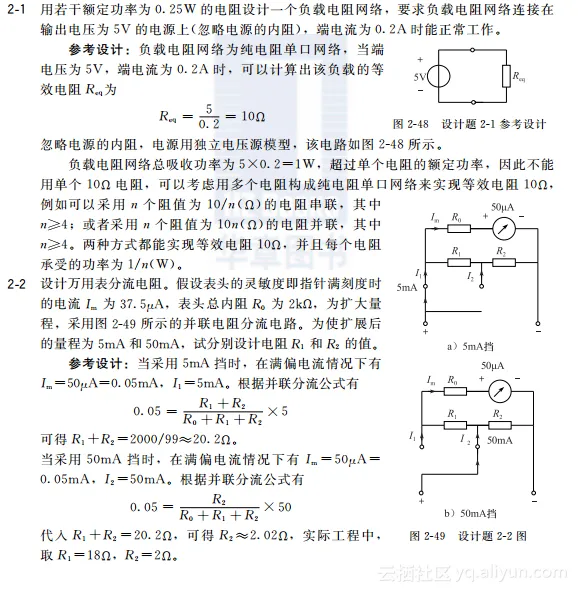

参考设计：当采用5mA挡时，在满偏电流情况下有Im=50μA=0.05mA，I1=5mA。根据并联分流公式有0.05=R1+R2R0+R1+R2×5可得R1+R2=2000/99≈20.2Ω。
当采用50mA挡时，在满偏电流情况下有Im=50μA=0.05mA，I2=50mA。根据并联分流公式有0.05=R2R0+R1+R2×50代入R1+R2=20.2Ω，可得R2≈2.02Ω，实际工程中，取R1=18Ω，R2=2Ω。
