前言
之前使用generate和for时候一直糊里糊涂的使用，所以今天静下心来总结一下，顺便看看有哪些坑。
做一个模块，输入为多路data通过bit map型vld信号作为标记，输出为单路data，取多路信息中port num值最大的那一路数据，同时输出这一拍共多少路有数据；
| 信号 | 端口 | 位宽 | 含义 |
| in_vld | input | PORT_NUM | bitmap型vld信号，每一bit标志一路数据有效 |
| in_data | input | PORT_NUM * DATA_WD | 共PORT_NUM路数据，每路数据位宽为DATA_WD |
| out_vld | output | 1 | 输出数据有效 |
| out_data | output | DATA_WD | 输出数据 |
| out_cnt | output | PORT_WD | 共多少路输入vld有效计数 |
| 参数 | 含义 | ||
| FLOP_FLAG | 输出数据是否打拍 | ||
| PORT_NUM | 输入vld位宽 | ||
| DATA_WD | 单路数据位宽 | ||
OK，下面的归纳与实验都是基于这个场景。
generate归纳
generate使用
generate的主要用法就是两种，第一是构造循环结构，例如多次实例化某个模块，或者是进行连线；第二种是通过if-generate或者case-generate来在多个代码块之间最多选择一个作为综合的rtl代码。
通过循环结构来例化多个模块，一般的语法结构就是：
1. genvar j; 2. generate 3. for(i=0; i<3; i=i+1)begin: inst_rtl 4. flow_proc U_PROC(clk, rst_n, data_vld, in_data); 5. end 6. endgenerate

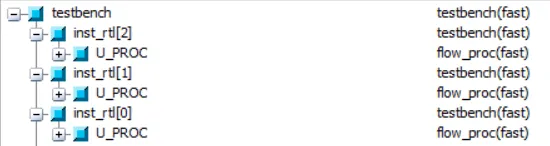

注意，generate for begin后面的名字是必须要有的，之后仿真器会通过这个标识来生成结构：
通过循环结构来简化wire连接，写法也是类似，例如我要把若干[DATA_WD -1:0]的数据拼成总线数据：
1. bit [DATA_WD -1:0] data_arr [PORT_NUM]; 2. bit [PORT_NUM*DATA_WD -1:0] data_in; 3. 4. genvar i; 5. generate 6. for(i=0; i<PORT_NUM; i=i+1)begin:gen_data 7. assign data_in[i*DATA_WD +:DATA_WD] = data_arr[i]; 8. end 9. endgenerate
当然了，以上都是可以综合的语法。
通过generate来选择代码块，例如在本次场景中，FLOP_FLAG决定输出是否要打拍，那么FLOP_FLAG为0和为1就是完全不同的电路，那么使用generate实现如下：
1. generate 2. if(FLOP_FLAG)begin 3. always @(posedge clk)begin: FLOP_OUT 4. if(~rst_n)begin 5. out_vld <= 0; 6. out_data <= 0; 7. out_cnt <= 0; 8. end 9. else begin 10. out_vld <= vld; 11. out_data <= data; 12. out_cnt <= cnt; 13. end 14. end 15. end 16. else begin 17. always @(*) begin: NO_FLOP_OUT 18. out_vld = vld; 19. out_data = data; 20. out_cnt = cnt; 21. end 22. end 23. endgenerate

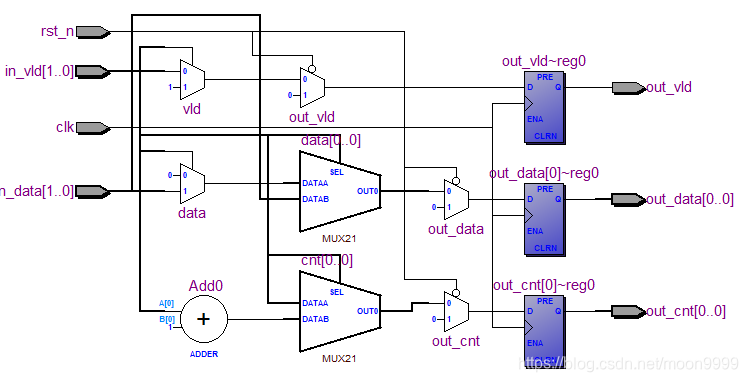

当FLOP_FLAG==1时，综合出的电路如下图：

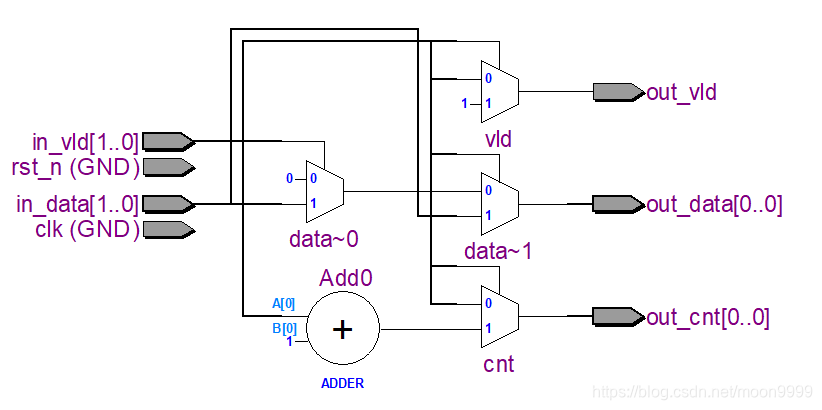

当FLOP_FLAG==0时，综合出的电路如下图：
generate注意事项
1. 同一个文件中，generate for循环每次的循环变量名称不能重复，否则lint检查会报错，这也意味着generate不是一个完整的命名空间域吧；
1. generate 2. genvar i; 3. for(i=0; i<10; i=i+1)begin: RTL1 4. ... 5. end 6. endgenerate 7. 8. generate 9. genvar i; 10. for(i=0; i<10; i=i+1)begin: RTL2 11. ... 12. end 13. endgenerate
2. generate 后跟begin end可以避免这一报错，但是verilog2005标准中已经明确禁止这种写法(generate begin-end)，所以就乖乖的为每一个generate for定义一个genvar变量吧；
3. 把genvar定义在generate之外的话，两个generate都使用了这个变量，那么编译/lint/nlint都不会报错，甚至warning都不会报出，但是却可能引起仿真陷入死循环，也是不推荐，就乖乖定义genvar好了；
1. genvar i; 2. generate 3. for(i=0; i<PORT_NUM; i=i+1)begin:gen_data 4. assign data_in[i*DATA_WD +:DATA_WD] = data_arr[i]; 5. end 6. endgenerate 7. generate 8. for(i=0; i<PORT_NUM; i=i+1)begin:gen_data_tmp 9. assign data_in_tmp[i*DATA_WD +:DATA_WD] = data_arr[i]; 10. end 11. endgenerate
4. genvar定义的变量不要用在always中循环使用，这种场景下乖乖在always里定义integer；
1. genvar i; // fail 2. always @(*)begin: gain_data 3. //integer i; //yes 4. vld = 0; 5. data = 0; 6. cnt = 0; 7. for(i=0; i<PORT_NUM; i=i+1)begin 8. if(in_vld[i])begin 9. vld = 1'b1; 10. cnt = cnt + {DATA_WD{1'b1}}; 11. data = in_data[DATA_WD*i +:DATA_WD]; 12. end 13. end 14. end
5. if-generate(或case-generate)的每一个if-else块也建议有一个名字，而不只是always块有名字。尽管在编译和lint检查时不会报错，但是可能会引发后续的formal报错，这是听一位大佬说的，不过说实话，我平时也不加这个名字；
6. generate中的代码块名字不要与文件中定义的信号名重复；
1. reg inst_rtl; 2. genvar j; 3. generate 4. for(i=0; i<3; i=i+1)begin:inst_rtl 5. flow_proc U_PROC(clk, rst_n, data_vld, in_data); 6. end 7. endgenerate
7. generate for里的参数必须直接调用，例如for(i=0; i<DEPTH; i=i+1)，不能够出现运算例如for(i=0; i<DEPTH*5; i=i+1)，如果一定需要这样做，那么要将参数提前处理好再拿来用；
8. generate for中支持data[3i+8 : 3i]的取值方式，但是单纯的for循环不支持，只支持data[3i +: 8]写法；
