linux网络实现分析(2)——数据包的接收(从链路层到ip层)

简介:

linux网络实现分析(2)——数据包的接收(从链路层到ip层)

——lvyilong316

任何数据包在由驱动接收进入协议栈都会经过netif_receive_skb函数,可以说这个函数是协议栈的入口。在分析这个函数前,首先介绍下三层协议在内核中的组织方式。

    在Linux内核中,有两种不同目的的3层协议:

(1) ptype_all管理的协议主要用于分析目的,它接收所有到达第3层协议的数据包。

(2) ptype_base管理正常的3层协议,仅接收具有正确协议标志符的数据包,例如,Internet的0x0800。

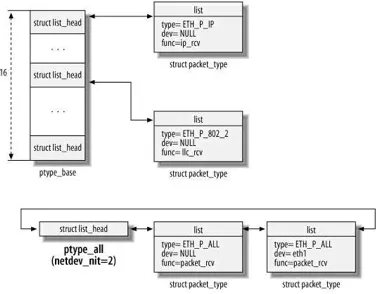

    它们的组织关系如下图:

5bf0a0672d82ebfa74a60f1799b75106f268cb19


下面开始分析netif_receive_skb函数。


netif_receive_skb


int netif_receive_skb(struct sk_buff *skb)

{

    struct packet_type *ptype, *pt_prev;

    struct net_device *orig_dev;

    struct net_device *null_or_orig;

    int ret = NET_RX_DROP;

    __be16 type;



    if (skb->vlan_tci && vlan_hwaccel_do_receive(skb)) //vlan tag,则vlan处理

        return NET_RX_SUCCESS;



    null_or_orig = NULL;

    orig_dev = skb->dev;   //接受数据包的原始设备

    if (orig_dev->master) {

        if (skb_bond_should_drop(skb))

            null_or_orig = orig_dev; /* deliver only exact match */

        else

            skb->dev = orig_dev->master;

    }

    pt_prev = NULL;

rcu_read_lock();

    //AF_PACKETETH_P_ALL网络协议会被放在ptype_all链表中(tcpdump)

list_for_each_entry_rcu(ptype, &ptype_all, list) {

    if (ptype->dev == null_or_orig || ptype->dev == skb->dev ||

       ptype->dev == orig_dev) {

        if (pt_prev)

            ret = deliver_skb(skb, pt_prev, orig_dev);

        pt_prev = ptype;

    }

 }



    skb = handle_bridge(skb, &pt_prev, &ret, orig_dev);//bridge逻辑处理

    if (!skb)

        goto out;



    type = skb->protocol; //获取协议类型

    //根据协议类型在hashptype_base中找到相关的注册协议(IPARP)

    list_for_each_entry_rcu(ptype,

            &ptype_base[ntohs(type) & PTYPE_HASH_MASK], list) {

        if (ptype->type == type &&

            (ptype->dev == null_or_orig || ptype->dev == skb->dev ||

             ptype->dev == orig_dev)) {

            if (pt_prev)

                ret = deliver_skb(skb, pt_prev, orig_dev);//调用协议处理函数

            pt_prev = ptype;

        }

    }

    if (pt_prev) {

        ret = pt_prev->func(skb, skb->dev, pt_prev, orig_dev);//???

    } else {

        kfree_skb(skb);

        /* Jamal, now you will not able to escape explaining

         * me how you were going to use this. :-)

         */

        ret = NET_RX_DROP;

    }



out:

    rcu_read_unlock();

    return ret;

}



deliver_skb

    int deliver_skb(struct sk_buff *skb,struct packet_type *pt_prev, struct net_device *orig_dev){

atomic_inc(&skb->users); //这句不容忽视,与后面流程的kfree_skb()相呼

return pt_prev->func(skb, skb->dev, pt_prev, orig_dev);//调函数ip_rcv() arp_rcv()

}



如果是IP数据包,则调用ip_rcv()函数,这是因为ip协议再引导时间初始化协议处理函数为ip_rcv(),具体如下:

net/ipv4/af_inet.c,

static struct packet_type ip_packet_type __read_mostly = {

    .type = cpu_to_be16(ETH_P_IP),

    .func = ip_rcv,

    .gso_send_check = inet_gso_send_check,

    .gso_segment = inet_gso_segment,

    .gro_receive = inet_gro_receive,

    .gro_complete = inet_gro_complete,

};

static int __init inet_init(void){

    …

    dev_add_pack(&ip_packet_type);

    …

}



下面来看ip_rcv()函数:


ip_rcv()

net/ipv4/ip_input.c

/*

参数说明:

@dev:即skb->dev,但并不一定是最开始接收skbdev,如经过bridge逻辑又发回本机协议栈时,此时dev即为刚经过的bridge对应的虚拟dev,具体见bridge逻辑。

@pt: 指向协议的指针,这里即ip_packet_type

@orig_dev: 这是最开始接收数据包的设备dev,再netif_receive_skb中被设置。

*/

int ip_rcv(struct sk_buff *skb, struct net_device *dev, struct packet_type *pt, struct net_device *orig_dev)

{

    struct iphdr *iph;

    u32 len;

    //如果skbshare的(skb->users不为1),则clone一个skb_buffskb指向这个新的skb->users1skb_buff

    if ((skb = skb_share_check(skb, GFP_ATOMIC)) == NULL) {

        IP_INC_STATS_BH(dev_net(dev), IPSTATS_MIB_INDISCARDS);

        goto out;

    }

    //进入ip_rcv之前,skb->date已经指向链路头后面,链路头已被解析。

    if (!pskb_may_pull(skb, sizeof(struct iphdr)))

        goto inhdr_error;



    iph = ip_hdr(skb);



    if (iph->ihl < 5 || iph->version != 4) //丢掉ip头长小于4*5=20的,或者ip version不为4的包(头部长度是以4字节为单位的)

        goto inhdr_error;



    if (!pskb_may_pull(skb, iph->ihl*4))

        goto inhdr_error;

    iph = ip_hdr(skb);



    if (unlikely(ip_fast_csum((u8 *)iph, iph->ihl)))//丢弃校验和(仅头部)错误的包

        goto inhdr_error;



    len = ntohs(iph->tot_len); //len为数据包的真实长度



   //由于链路层传输时,由于对齐或最小mtu等原因,可能会对数据包填充,所以这里要将数据包截断为其真实长度(len),len包括线性和非线性数据两部分。另外pskb_trim_rcsum会让L4校验和失效,以免接受的NIC计算过此值,但是计算的不正确。

    if (pskb_trim_rcsum(skb, len)) {

        IP_INC_STATS_BH(dev_net(dev), IPSTATS_MIB_INDISCARDS);

        goto drop;

    }

    skb_orphan(skb);//使包成为不属于任何套接字的孤包(skb->sk = NULL)

    //IP PRE_ROUTING

    return NF_HOOK(PF_INET, NF_INET_PRE_ROUTING, skb, dev, NULL,

               ip_rcv_finish);



inhdr_error:

    IP_INC_STATS_BH(dev_net(dev), IPSTATS_MIB_INHDRERRORS);

drop:

    kfree_skb(skb);

out:

    return NET_RX_DROP;

}



在经过IP协议的PRE_ROUTING hook点后,将调用ip_rcv_finish函数。


  ip_rcv_finish

net/ipv4/ip_input.c,

static int ip_rcv_finish(struct sk_buff *skb)

{

    const struct iphdr *iph = ip_hdr(skb);

    struct rtable *rt;



   // skb->_skb_dst 指向dst_entry

    if (skb_dst(skb) == NULL) {//如果 skb->_skb_dst为空

        int err = ip_route_input(skb, iph->daddr, iph->saddr, iph->tos,

skb->dev);  //查找路由表

        …

        }

    }

  //ip头部超过20字节时,表示有一些选项要处理,此时skb_cow(命名来自于copy on write)会被调用,如果skb和别人有share,就拷贝一个副本,因为处理选项有可能修改ip头。同时处理选项

    if (iph->ihl > 5 && ip_rcv_options(skb))

        goto drop;



    rt = skb_rtable(skb);

    if (rt->rt_type == RTN_MULTICAST) {  //多播

        IP_UPD_PO_STATS_BH(dev_net(rt->u.dst.dev), IPSTATS_MIB_INMCAST,

                skb->len);

    } else if (rt->rt_type == RTN_BROADCAST)  //广播

        IP_UPD_PO_STATS_BH(dev_net(rt->u.dst.dev), IPSTATS_MIB_INBCAST,

                skb->len);



    return dst_input(skb);



drop:

    kfree_skb(skb);

    return NET_RX_DROP;

}



  dst_input

static inline int dst_input(struct sk_buff *skb)

{

    return skb_dst(skb)->input(skb);

}

即调用skb->_skb_dst->input(skb),skb->_skb_dst在ip_route_input中被初始化为ip_local_deliver或ip_forward,这取决于封包的目的地址。
