Echarts-仪表盘
1 绘制单仪表盘![[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-gkMh8ZPJ-1650958054585)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220421160053968.png)]](https://ucc.alicdn.com/images/user-upload-01/033ee6cc9e9240a3810cc38493bf02d6.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATW9YaW5YdWVXRUI=,size_20,color_FFFFFF,t_70,g_se,x_16&x-oss-process=image/resize,w_1400/format,webp "[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-gkMh8ZPJ-1650958054585)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220421160053968.png)]")
<html>
<head>
<meta charset="utf-8">
<!-- 引入 ECharts 文件 -->
<script src="js/echarts.js"></script>
</head>
<body>
<!---为ECharts准备一个具备大小（宽高）的DOM--->
<div id="main" style="width: 800px; height: 600px"></div>
<script type="text/javascript">
//基于准备好的DOM，初始化ECharts图表
var myChart = echarts.init(document.getElementById("main"));
//指定图表的配置项和数据
var color1 = [[0.2, "rgba(255,0,0,1)"], [0.8, "rgba(0,255,255,1)"], [1, "rgba(0,255,0,1)"]];
var data1 = [{
name: "完成率(%)",
value: 50,
}];
var option = { //指定图表的配置项和数据
backgroundColor: 'rgba(128, 128, 128, 0.1)', //rgba设置透明度0.1
tooltip: { //配置提示框组件
show: true,
formatter: "{b}：{c}%",
backgroundColor: "rgba(255,0,0,0.8)", //设置提示框浮层的背景颜色
borderColor: "#333", //设置提示框浮层的边框颜色
borderWidth: 0, //设置提示框浮层的边框宽
padding: 5, //设置提示框浮层内边距，单位px，默认各方向内边距为5
textStyle: { //设置提示框浮层的文本样式
//color,fontStyle,fontWeight,fontFamily,fontSize,lineHeight
},
},
title: { //配置标题组件
text: '项目实际完成率(%)',
x: 'center', y: 25,
show: true, //设置是否显示标题，默认true
//设置相对于仪表盘中心的偏移位置
//数组第一项是水平方向的偏移，第二项是垂直方向的偏移
offsetCenter: [50, "20%"],
textStyle: {
fontFamily: "黑体", //设置字体名称，默认宋体
color: "blue", //设置字体颜色，默认#333
fontSize: 20, //设置字体大小，默认15
}
},
series: [
{
name: "单仪表盘示例", //设置系列名称，用于tooltip的显示，legend的图例筛选
type: "gauge", //设置系列类型
radius: "80%", //设置参数：number，string，仪表盘半径，默认75%
center: ["50%", "55%"], //设置仪表盘位置(圆心坐标)
startAngle: 225, //设置仪表盘起始角度，默认225
endAngle: -45, //设置仪表盘结束角度，默认-45
clockwise: true, //设置仪表盘刻度是否是顺时针增长，默认true
min: 0, //设置最小的数据值，默认0，映射到minAngle
max: 100, //设置最大的数据值，默认100，映射到maxAngle
splitNumber: 10, //设置仪表盘刻度的分割段数，默认10
axisLine: { //设置仪表盘轴线(轮廓线)相关配置
show: true, //设置是否显示仪表盘轴线(轮廓线)，默认true
lineStyle: { //设置仪表盘轴线样式
color: color1, //设置仪表盘的轴线可以被分成不同颜色的多段
opacity: 1, //设置图形透明度，支持从0到1的数字，为0时不绘制该图形
width: 30, //设置轴线宽度，默认30
shadowBlur: 20, //设置(发光效果)图形阴影的模糊大小
shadowColor: "#fff", //设置阴影颜色，支持的格式同color
}
},
splitLine: { //设置分隔线样式
show: true, //设置是否显示分隔线，默认true
length: 30, //设置分隔线线长，支持相对半径的百分比，默认30
lineStyle: { //设置分隔线样式
color: "#eee", //设置线的颜色，默认#eee
//设置图形透明度，支持从0到1的数字，为0时不绘制该图形
opacity: 1,
width: 2, //设置线度，默认2
type: "solid", //设置线的类型，默认solid，此外还有dashed，dotted
shadowBlur: 10, //设置(发光效果)图形阴影的模糊大小
shadowColor: "#fff", //设置阴影颜色，支持的格式同color
}
},
axisTick: { //设置刻度(线)样式
show: true, //设置是否显示刻度(线)，默认true
splitNumber: 5, //设置分隔线之间分割的刻度数，默认5
length: 8, //设置刻度线长.支持相对半径的百分比，默认8
lineStyle: { //设置刻度线样式
color: "#eee", //设置线的颜色，默认#eee
//设置图形透明度.支持从0到1的数字，为0时不绘制该图形
opacity: 1,
width: 1, //设置线度，默认 1
type: "solid", //设置线的类型，默认solid，此外还有dashed，dotted
shadowBlur: 10, //设置(发光效果)图形阴影的模糊大小
shadowColor: "#fff", //设置阴影颜色，支持的格式同color
},
},
axisLabel: { //设置刻度标签
show: true, //设置是否显示标签，默认true
distance: 25, //设置标签与刻度线的距离，默认5
color: "blue", //设置文字的颜色
fontSize: 32, //设置文字的字体大小，默认5
//设置刻度标签的内容格式器，支持字符串模板和回调函数两种形式
formatter: "{value}",
},
pointer: { //设置仪表盘指针
show: true, //设置是否显示指针，默认true
//设置指针长度,可以是绝对值，也可是相对于半径的百分比，默认80%
length: "70%",
width: 9, //设置指针宽度，默认8
},
itemStyle: { //设置仪表盘指针样式
color: "auto", //设置指针颜色，默认(auto)取数值所在的区间的颜色
opacity: 1, //设置图形透明度，支持从0到1的数字，为0时不绘制该图形
borderWidth: 0, //设置描边线宽,默认0，为0时无描边
//设置柱条的描边类型,默认为实线，支持'solid'，'dashed'，'dotted'
borderType: "solid",
borderColor: "#000", //设置图形的描边颜色，默认"#000"，不支持回调函数
shadowBlur: 10, //设置(发光效果)图形阴影的模糊大小
shadowColor: "#fff", //设置阴影颜色，支持的格式同color
},
emphasis: { //设置高亮的仪表盘指针样式
itemStyle: {
//高亮和正常,两者具有同样的配置项，只是在不同状态下配置项的值不同
}
},
detail: { //设置仪表盘详情，用于显示数据
show: true, //设置是否显示详情，默认true
offsetCenter: [0, "50%"], //设置相对于仪表盘中心的偏移位置
color: "auto", //设置文字的颜色，默认auto
fontSize: 30, //设置文字的字体大小，默认15
formatter: "{value}%", //格式化函数或者字符串
},
data: data1
}
]
};
setInterval(function () {
option.series[0].data[0].value = (Math.random() * 100).toFixed(2);
myChart.setOption(option, true); //使用指定的配置项和数据显示图表
}, 2000); //每2秒重新渲染一次，以实现动态效果
</script>
</body>

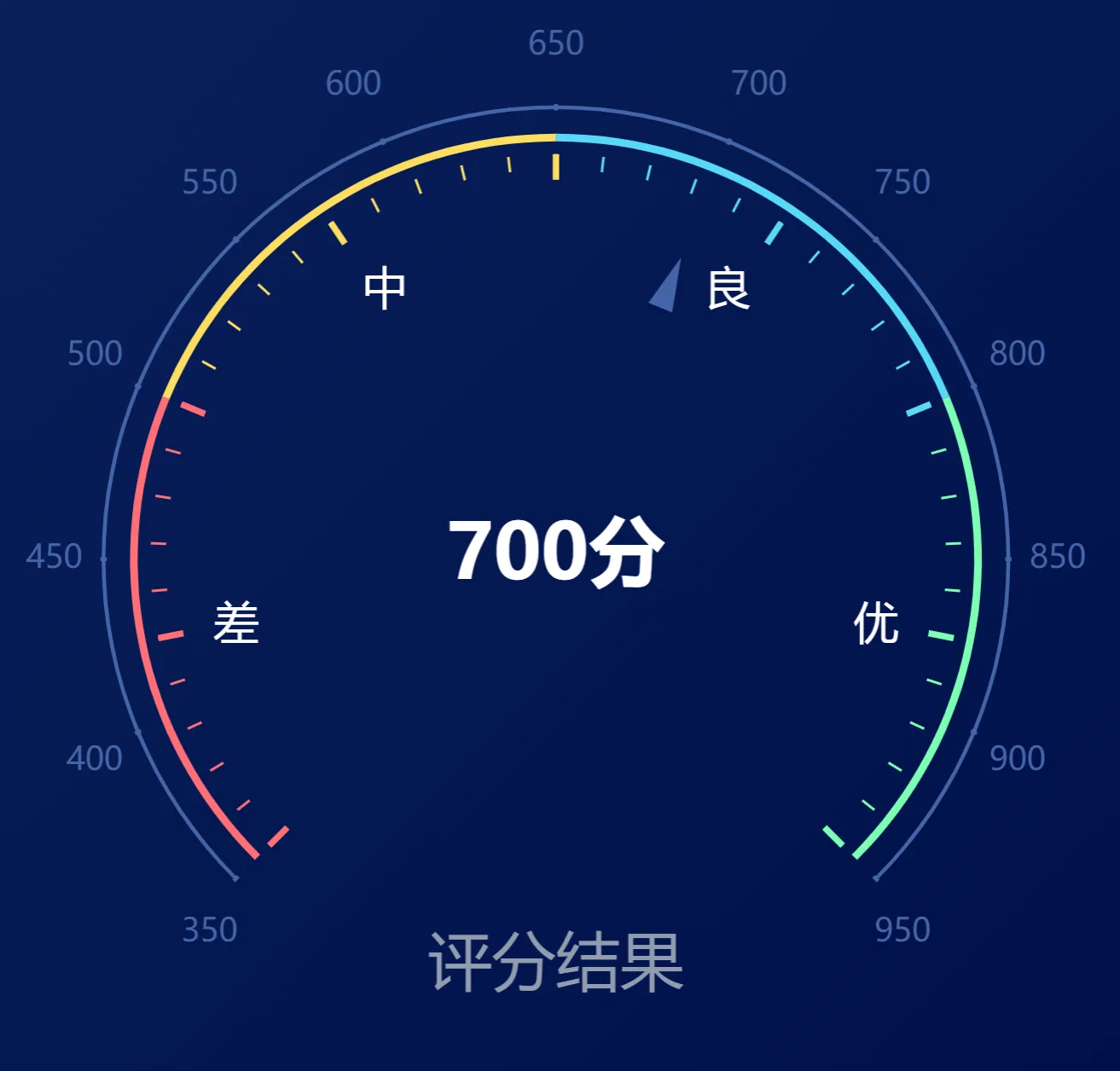

</html>2绘制多层仪表盘
<template>
<div class="chart_4" id="main" ></div>
</template>
<script>
import * as echarts from "echarts";
export default {
data() {
return {}
},
mounted() {
this.chart_write();
},
methods: {
chart_write() {
let myChart = echarts.init(document.getElementById("main"));
let option = {
series: [
// 外部 仪表盘
{
// 图表类型
type: "gauge",
// 刻度最小值
min: 350,
// 刻度最大值
max: 950,
// 仪表盘的大小
radius: '80%',
// 设置等份（多少大的刻度）
splitNumber: 12,
axisLine: {
// 控制线条样式
lineStyle: {
type: 'dashed',
color: [[1, '#4565A8']],
width: 3
}
},
// 控制小刻度
axisTick: {
show: false
},
// 控制大刻度
splitLine: {
// 距离线的位置
distance: -4,
// 长度
length: 5,
// 刻度线的样式
lineStyle: {
color: '#4565A8'
}
},
// 刻度样式设置
axisLabel: {
// 位置
distance: -60,
// 颜色
color: '#4565A8',
// 字体大小
fontSize: 25
},
// 指针设置
pointer: {
// 指针图标
icon: "path://M12.8,0.7l12,40.1H0.7L12.8,0.7z",
// 指针长度
length: "12%",
// 指针宽度
width: 20,
// 指针位置
offsetCenter: [0, "-60%"],
// 指针颜色
itemStyle: {
color: "auto"
}
},
// '评分结果'调整
title: {
// 位置
offsetCenter: [0, "90%"],
// 字体大小
fontSize: 50,
// 字体颜色
color: "#919cb0"
},
// data 数据显示 调整
detail: {
// 字体大小
fontSize: 60,
// 位置
offsetCenter: [0, "0%"],
// 显示的内容
formatter: function(value) {
return Math.round(value*1) + "分";
},
// 颜色
color: '#fff'
},
// 展示结果
data: [
{
// detail 展示内容结果值
value: 700,
// title 展示内容
name: "评分结果",
}
]
},
// 内部 仪表盘
{
type: "gauge",
splitNumber: 8,
axisLine: {
lineStyle: {
width: 6,
color: [
[0.25, "#FF6E76"],
[0.5, "#FDDD60"],
[0.75, "#58D9F9"],
[1, "#7CFFB2"]
]
}
},
axisTick: {
length: 12,
lineStyle: {
color: "auto",
width: 2
}
},
splitLine: {
length: 20,
lineStyle: {
color: "auto",
width: 5
}
},
axisLabel: {
color: "#fff",
fontSize: 35,
distance: 30,
formatter: function(value) {
console.log(value,"00000");
if (value === 87.5) {
return "优";
} else if (value === 62.5) {
return "良";
} else if (value === 37.5) {
return "中";
} else if (value === 12.5) {
return "差";
}
return "";
}
},
}
]
};
myChart.setOption(option);
},
}
}

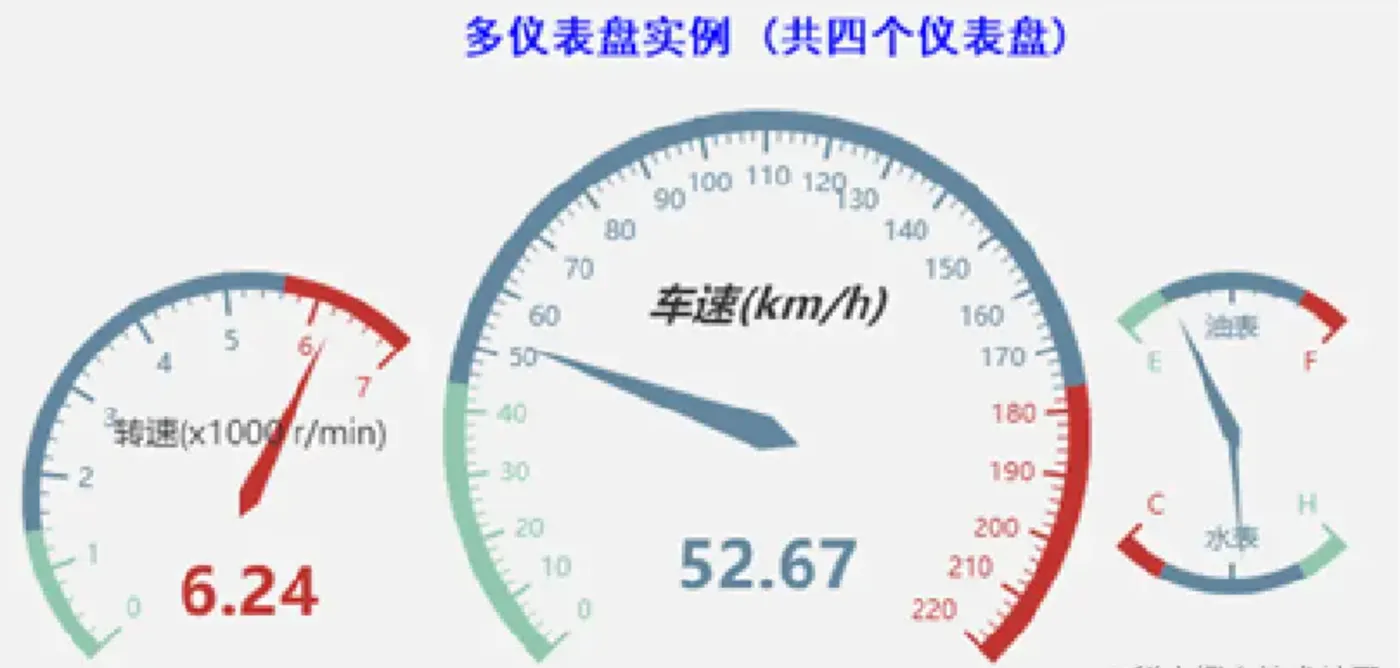

</script>3 绘制多仪表盘
<html>
<head>
<meta charset="utf-8">
<!-- 引入 ECharts 文件 -->
<script src="js/echarts.js"></script>
</head>
<body>
<!---为ECharts准备一个具备大小（宽高）的DOM--->
<div id="main" style="width: 800px; height: 600px"></div>
<script type="text/javascript">
//基于准备好的DOM，初始化ECharts图表
var myChart = echarts.init(document.getElementById("main"));
//指定图表的配置项和数据
var option = { //指定图表的配置项和数据
backgroundColor: 'rgba(128, 128, 128, 0.1)', //rgba设置透明度0.1
title: { //配置标题组件
text: '多仪表盘实例 (共四个仪表盘)',
x: 'center', y: 100,
show: true, //设置是否显示标题，默认true
offsetCenter: [50, "20%"], //设置相对于仪表盘中心的偏移
textStyle: {
fontFamily: "黑体", //设置字体名称，默认宋体
color: "blue", //设置字体颜色，默认#333
fontSize: 20, //设置字体大小，默认15
}
},
tooltip: { formatter: "{a} <br/>{c} {b}" }, //配置提示框组件
series: [ //配置数据系列，共有4个仪表盘
{ //设置数据系列之1：速度
name: '速度', type: 'gauge', z: 3,
min: 0, //设置速度仪表盘的最小值
max: 220, //设置速度仪表盘的最大值
splitNumber: 22, //设置速度仪表盘的分隔数目为22
radius: '50%', //设置速度仪表盘的大小
axisLine: { lineStyle: { width: 10 } },
axisTick: { //设置坐标轴小标记
length: 15, //设置属性length控制线长
splitNumber: 5, //设置坐标轴小标记的分隔数目为5
lineStyle: { //设置属性lineStyle控制线条样式
color: 'auto'
}
},
splitLine: { length: 20, lineStyle: { color: 'auto' } },
title: { textStyle: { fontWeight: 'bolder', fontSize: 20, fontStyle: 'italic' } },
detail: { textStyle: { fontWeight: 'bolder' } },
data: [{ value: 40, name: '车速(km/h)' }]
},
{ //设置数据系列之2：转速
name: '转速', type: 'gauge',
center: ['20%', '55%'], //设置转速仪表盘中心点的位置，默认全局居中
radius: '35%', //设置转速油表仪表盘的大小
min: 0, //设置转速仪表盘的最小值
max: 7, //设置转速仪表盘的最大值
endAngle: 45,
splitNumber: 7, //设置转速仪表盘的分隔数目为7
axisLine: { lineStyle: { width: 8 } }, //设置属性lineStyle控制线条样式
axisTick: { //设置坐标轴小标记
length: 12, //设置属性length控制线长
splitNumber: 5, //设置坐标轴小标记的分隔数目为5
lineStyle: { //设置属性lineStyle控制线条样式
color: 'auto'
}
},
splitLine: { //设置分隔线
length: 20, //设置属性length控制线长
lineStyle: { //设置属性lineStyle（详见lineStyle）控制线条样式
color: 'auto'
}
},
pointer: { width: 5 },
title: { offsetCenter: [0, '-30%'], },
detail: { textStyle: { fontWeight: 'bolder' } },
data: [{ value: 1.5, name: '转速(x1000 r/min)' }]
},
{ //设置数据系列之3：油表
name: '油表', type: 'gauge',
center: ['77%', '50%'], //设置油表仪表盘中心点的位置，默认全局居中
radius: '25%', //设置油表仪表盘的大小
min: 0, //设置油表仪表盘的最小值
max: 2, //设置油表仪表盘的最小值
startAngle: 135, endAngle: 45,
splitNumber: 2, //设置油表的分隔数目为2
axisLine: { lineStyle: { width: 8 } }, //设置属性lineStyle控制线条样式
axisTick: { //设置坐标轴小标记
splitNumber: 5, //设置小标记分隔数目为5
length: 10, //设置属性length控制线长
lineStyle: { //设置属性lineStyle控制线条样式
color: 'auto'
}
},
axisLabel: {
formatter: function (v) {
switch (v + '') {
case '0': return 'E';
case '1': return '油表';
case '2': return 'F';
}
}
},
splitLine: { //设置分隔线
length: 15, //设置属性length控制线长
lineStyle: { //设置属性lineStyle（详见lineStyle）控制线条样式
color: 'auto'
}
},
pointer: { width: 4 }, //设置油表的指针宽度为4
title: { show: false },
detail: { show: false },
data: [{ value: 0.5, name: 'gas' }]
},
{ //设置数据系列之4：水表
name: '水表', type: 'gauge',
center: ['77%', '50%'], //设置水表仪表盘中心点的位置，默认全局居中
radius: '25%', //设置水表仪表盘的大小
min: 0, //设置水表的最小值
max: 2, //设置水表的最大值
startAngle: 315, endAngle: 225,
splitNumber: 2, //设置分隔数目
axisLine: { //设置坐标轴线
lineStyle: { //设置属性lineStyle控制线条样式
width: 8 //设置线条宽度
}
},
axisTick: { show: false }, //设置不显示坐标轴小标记
axisLabel: {
formatter: function (v) {
switch (v + '') {
case '0': return 'H';
case '1': return '水表';
case '2': return 'C';
}
}
},
splitLine: { //设置分隔线
length: 15, //设置属性length控制线长
lineStyle: { //设置属性lineStyle（详见lineStyle）控制线条样式
color: 'auto'
}
},
pointer: {
//设置水表的指针宽度为2
width: 2
//设置指针长短
length: "12%"
},
title: { show: false },
detail: { show: false },
data: [{ value: 0.5, name: 'gas' }]
}
]
};
setInterval(function () {
option.series[0].data[0].value = (Math.random() * 100).toFixed(2) - 0;
option.series[1].data[0].value = (Math.random() * 7).toFixed(2) - 0;
option.series[2].data[0].value = (Math.random() * 2).toFixed(2) - 0;
option.series[3].data[0].value = (Math.random() * 2).toFixed(2) - 0;
myChart.setOption(option, true);
}, 2000); //每间2秒重新渲染一次，以实现动态效果
</script>
</body>
</html>参考文件官方文档
