二极管并联的情况：两只二极管并联、每只分担电路总电流的一半，三只二极管并联，每只分担电路总电流的三分之一。理论上讲：总之，有几只二极管并联，流经每只二极管的电流就等于总电流的几分之一。但是，在实际并联运用时，由于各二极管特性不完全一致，不能均分所通过的电流，会使有的管子困负担过重而烧毁。因此需在每只二极管上串联一只阻值相同的小电阻器，使各并联二极管流过的电流接近一致。
注：均流电阻R一般选用零点几欧至几十欧的电阻器。电流越大，R应选得越小。

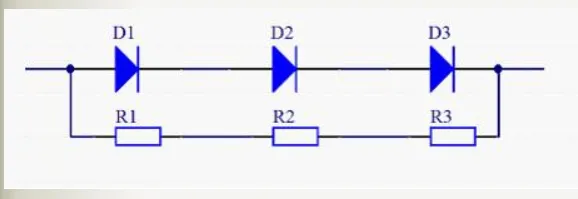

（图5）二极管串联使用电路
二极管串联的情况：理想上讲：有几只管子串联，每只管子承受的反向电压就应等于总电压的几分之一。但是，在实际并联运用时，由于每只二极管的反向电阻不尽相同，会造成电压分配不均：内阻大的二极管，有可能由于电压过高而被击穿，并由此引起连锁反应，逐个把二极管击穿。在二极管上并联的电阻R，可以使电压分配均匀。
注：均压电阻可取阻值大点，如1K。

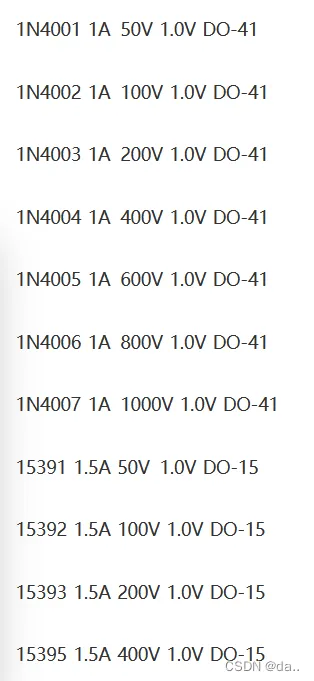

这里选用1N4001 1A 50V 1.0V DO-41。
1.3 发光二极管
作用：发光！
发光二极管（Light Emitting Diode）简称LED，是一种会发光的半导体组件且具备二极管的电子特性。本篇文章将介绍下LED的基础知识。
工作原理

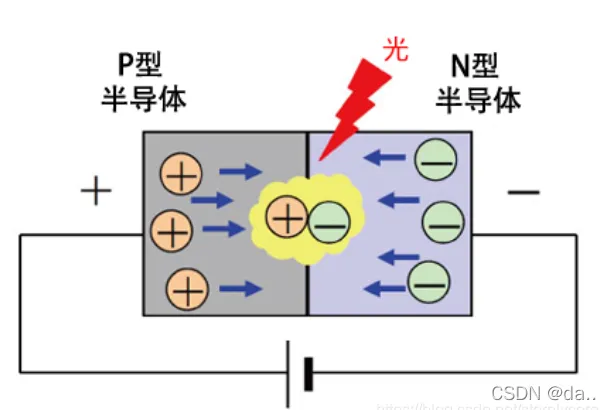

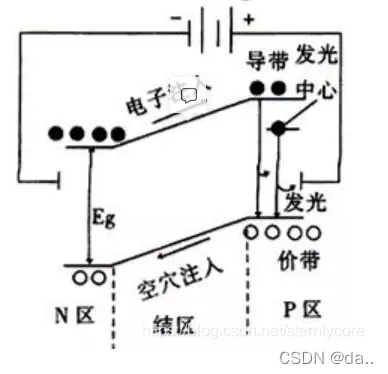

发光二极管核心是二极管的空穴和电子在电压作用下从电极流向PN结。当空穴和电子相遇而产生复合，电子会跌落到较低的能阶，同时以光的形式释放出能量。如下所示：

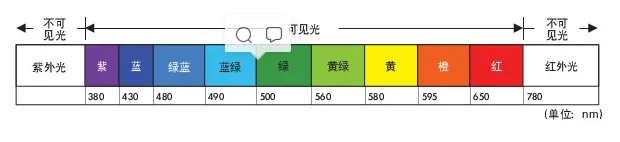

LED根据不同的使用材料，发出不同的颜色（发光波长）。下图是可见光的波长分布：
白色光是复合产生的，下面是常用的两种方法。
蓝色LED＋黄色荧光体
蓝色LED与其辅助色即黄色荧光体组合，获得白色光。该方式与其他方式相比，结构简单、效率高，因此目前已成为主流。
2.RGB复合得到
光的三基色通过配合可以得到任何颜色的光，该方式比起照明用途，更多的用于全彩LED显示设备。
LED分类与种类
直插式
按外观分类：一般圆柱型外观有3mm,5mm,8mm等。
一般根据引脚长短区分正负极（长正短负）。

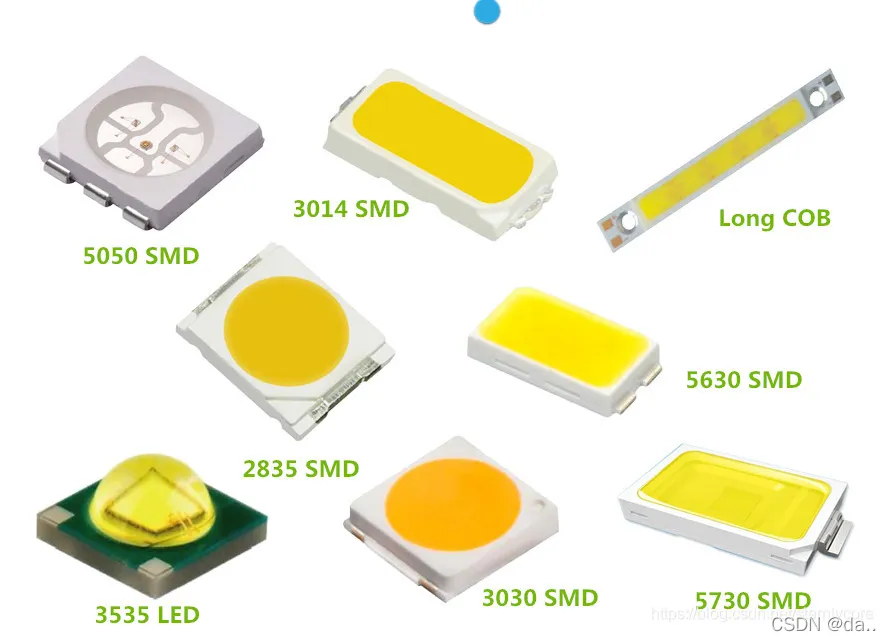

表贴式
根据外形分类：0402，0603，0805，1206，3030，3528，5050等等。
电学特性

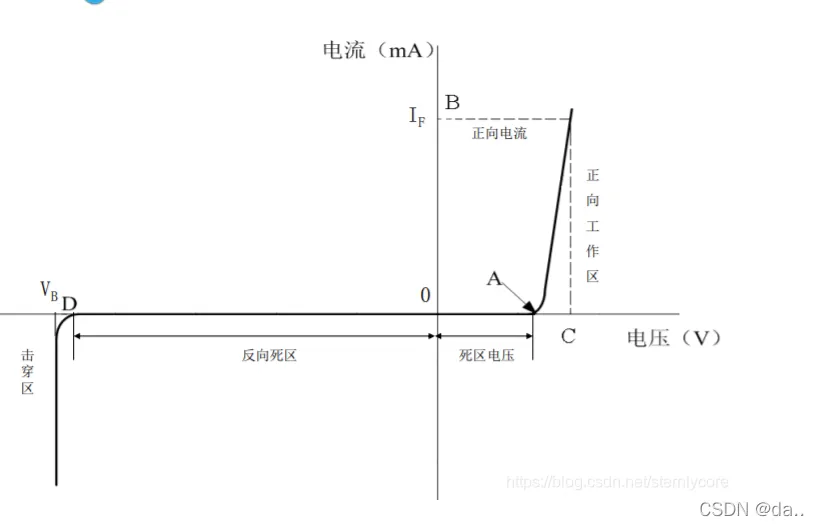

伏安特性
A点是开启电压，电压开启点以前是截止状态。从A点以后随着电压的升高，电流以指数形式增加。AC段为正向工作区，LED与普通二极管正向导通电压要高一般大于1V。下图是不同颜色在20mA工作电流下正向导通电压。
正向导通电流：正常情况下不应超过最大值的60%。
最大反向电压：当加载反向电压超过一定值后，LED将会烧毁。
反向漏电流：正向电压下，反向漏电刘是少子的运动很小，一般＜10uA。反向漏电流越小，说明LED单向导电性越小。
功耗：正向导通电流*正向导通电压即为消耗功率。应保证小于最大允许功率
LED电路
串联电路

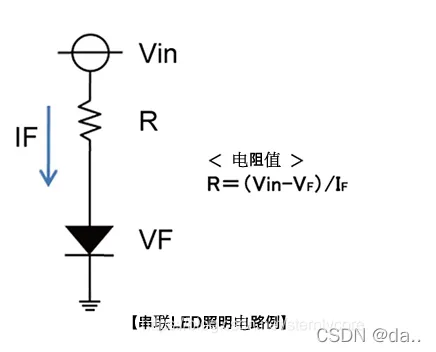

当LED以恒压驱动方式串联点亮时，通常如下图所示，电路中包含与LED串联的电阻，用于控制电流。限流电阻值由正向电压和电流计算所得。
并联电路

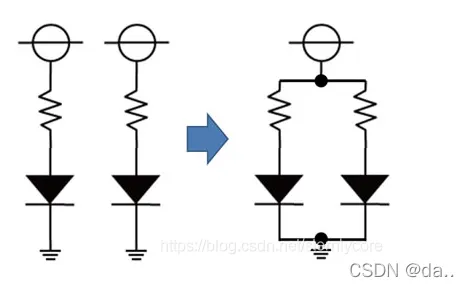

将LED以恒压驱动方式并列排列时，建议给每列LED加入控制电阻。
