今天教大家制作手机九宫格解锁的原型
【原型预览】
用电脑点击左下方阅读原文或复制打开下面的原型预览地址
https://axhub.im/pro/a7b1c2149a8ffce6/#g=1
【原型下载】
方式2：https://weidian.com/item.html?itemID=3859508507
【原型效果】
工具/原料
- 9个文本框
- 6条垂直线
- 6条平行线
- 9个空白的动态面板
方法/步骤
步骤1
设置9个文本框：
- 文本框文本为实心句号（圆心），白色文字，36号字体，左右上下居中，3*3排列。
- 命名为1、2、3、4、5、6、7、8、9圆心。

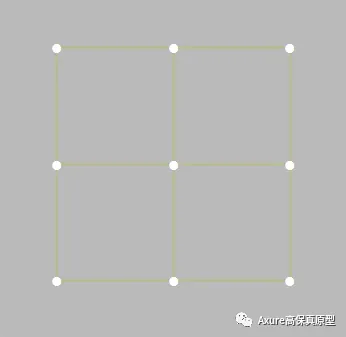

步骤2
设置6条平行线和6条垂直线：
- 线段颜色为白色；
- 禁用时颜色为红色；
- 默认隐藏；
- 摆放在两个圆心中间，如果在1-2圆心之间的命名为1-2，其余相同。

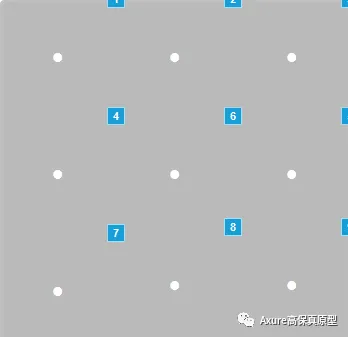

步骤3
设置9个空白的动态面板：设置9个空白的动态面板，大小和9个圆心文本框一样，位置在9个文本框上面，标号为1、2、3、4、5、6、7、8、9拖动面板。
步骤4
设置9个文本框（圆心）选中是事件（以1为本框为例）：
- 如果1和隔壁文本框（2或4）同时被选中,显示他们之间的线段。
- 取消选中当前文本框，并禁用该文本框的组合（以防再次被选中）。

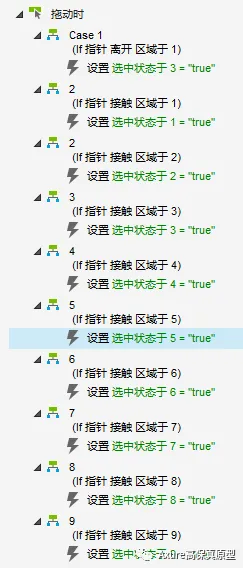

步骤5
设置9个动态面板拖动时事件：
- 离开该区域是选中本区域的圆心文本框；
- 移入其他圆心文本框时，选中该文本框。
步骤6
设置动态面板拖动结束时事件：
- 判断，如果显示的水平线和垂直线和你设定的一致，则解锁成功。

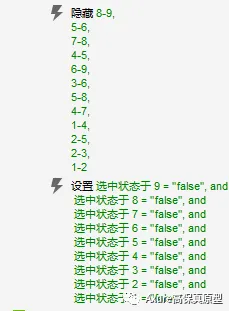

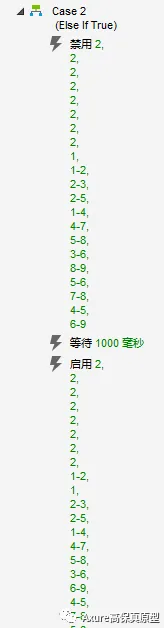

- 如果，显示的水平线和垂直线和你设定的不一致，则失败，失败时禁用所有动态面板和水平垂直线。等待一段时间，重新启用所有动态面板和水平垂直线。隐藏并取消所有水平垂直线。
那以上就是本期的教程了，我们下期见
