1.1 什么是服装CAD
潮流时装设计——世界顶级时装CAD制板技巧
1.1 什么是服装CAD
CAD就是“Computer Aided Design”的缩写，意思就是计算机辅助设计，那么服装CAD就是服装计算机辅助设计，一般有创作设计（款式、色彩、服饰配件等）、出样、放码和排料等模块。服装CAD系统由硬件和软件两部分组成。硬件包括：数字化读入设备、计算机、打印机、绘图仪或自动拖铺裁床等。服装CAD的软件是硬件的灵魂，也是我们需要着重学习的部分。它是依据服装新产品和服装工艺过程按照服装设计的基础要求，从包括服装面料的设计以及服装款式的设计开始，到纸样的生成、缝份的加放、标注标记、设置门幅、缩水率，由单号型纸样生成多号型纸样，最终将确定的排料数据交给硬件，实现自动化生产。服装CAD技术加强了企业的快速反应能力，避免了由人工因素带来的失误和差错，提高了工作效率和产品质量。服装CAD技术融合了设计师的思想、技术和经验，通过计算机强大的计算功能，使服装设计更科学化、高效化，为服装设计提供了一种现代化的工具。服装CAD无疑是未来服装设计的主流技术。
1.1.1 服装CAD的功能
服装CAD系统按设计流程次序的先后分为以下几大内核：款式设计系统【Fashion Design System】、结构设计系统【Pattern Design System】、推板设计系统【Grading Design System】、排料设计系统【Marking Design System】和试衣设计系统【Fitting Design
System】。
一、款式设计系统
款式设计系统是辅助设计师构思出新的服装款式的平台。设计师们可以通过计算机，应用电脑图形学和图像处理技术的便捷性和高效性，在较短的时间里完成作品的设计。款式设计系统的功能包括以下几方面：可以提供各种工具绘制时装画、款式图和效果图，或者调用款式库的库内图案，形成上述图样；提供相关工具形成新的图案，或调用图案库内的素材，形成印花图案，并指定到服装上；模拟织布是将织物在模特身上模拟着装，显示出褶皱、镂空、搭悬、蓬松、拼贴等效果。
传统的设计方法有一个最大的尴尬就是只有制作出成品才知道最终效果。而现在不同了，设计师利用计算机款式设计系统可以将自己的创意发挥的淋漓尽致，可以不用制作出成品就能看到成衣效果，缩短了开发时间。而且计算机内存储大量的款式、图案素材，可以实现对其快速调用和编辑，使作品的设计更加尽善尽美。据统计，运用CAD系统可使服装企业的设计成本降低10%～30%，设计周期缩短30%～60%，产品质量提高2倍～5倍，设备利用率提高2倍～3倍。当然这样的统计数据有一定的迷惑性，实际上只有比较精通服装CAD，才能成功地应用服装CAD系统达到上述效果。

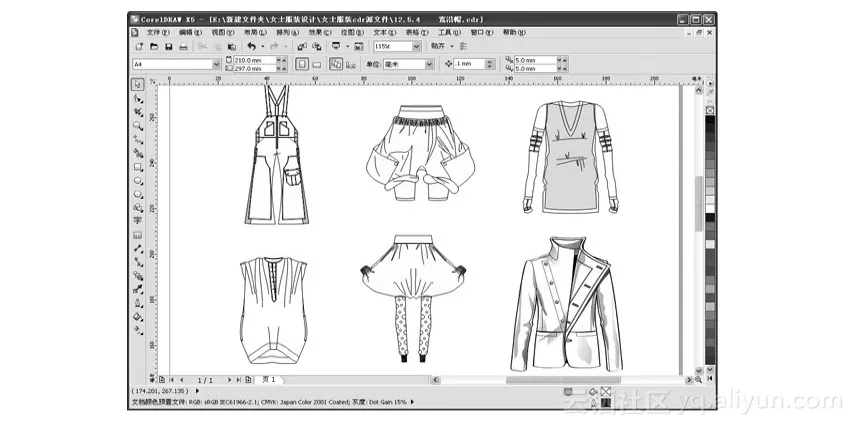

款式设计系统的操作界面如图所示。
二、结构设计系统——打板
结构设计系统——打板，也称制板或开样系统，主要包括衣片的输入，各种点、线的设计，衣片的绘制、生成、输出等功能。
衣片输入精确的方法是使用扫描仪输入，也可以通过输入公式来确定衣片，后者更加便捷，但略有误差。在结构设计系统中，点、线工具可以完成各种辅助线、自由曲线的绘制，通过选点或线生成衣片的外轮廓。结构设计系统还可以对生成的衣片进行各种分割，同时精确测定直线和曲线的长度。设计结束后，通过绘图机可以输出纸质图片的设计结果，并传给放码系统，进行下一流程环节的工作。
基于计算机的结构设计方法具有非常明显的优势：计算机内存储大量的纸样素材，方便保存和修改，实现即时智能查找。

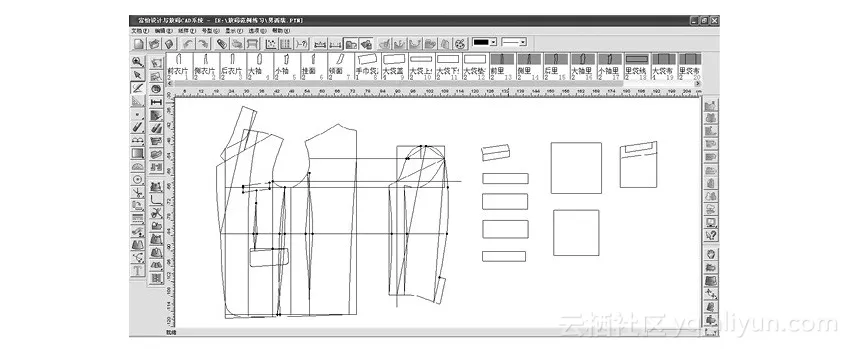

结构设计系统的操作界面如图所示。
三、推板设计系统
推板设计系统是为设计的新款式进行放码，通俗地讲就是为服装设置不同的尺码。它是在基本衣片的基础上完成其他所有样板过程。主要功能是：通过数字化仪或者结构设计系统等输入基本衣片数据，再对衣片进行修改或加缝份；按一定的放码规则对衣片进行缩放，生成不同号型的衣片；对衣片进行对称、旋转、分割、加缝边等编辑与修改；放码完成后，可以在绘图仪或打印机上按比例输出各个型号的成品设计衣片。
基于计算机推板的方法具有非常明显的优势，比民间传统的手工放码节省时间，没有人工放码误差的困惑，放码资料实现了数字化保存，不但适合长期保存，而且更加便于管理。

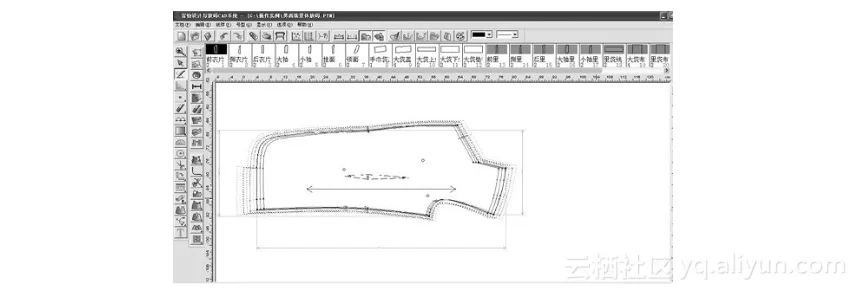

推板设计的操作界面如图所示。
四、排料设计系统
计算机排料设计系统的排料方法分为两种：自动排料和交互式排料。交互式排料是操作者根据不同种类和型号的衣片，通过平移、旋转等手段来形成排料图。自动排料是计算机根据用户的设置让衣片自动靠拢，并依据系统默认公式整齐排列。但是由于软件默认的公式有一定局限性，在大多数的情况下，自动排料结果的合理性还是无法与交互式排料相比。
基于计算机排料的方法具有非常明显的优势。
1．可以非常便捷地多次试排或一键排板，系统随时可以精确计算各种排料方法的用布率，通过多次对比找出最合理的方法。
2．全面防止了漏片和重片的失误。
3．大幅减轻排料人员在工作中来回走动的冗余工作量。
4．缩小排料工作时占用的厂房面积。
5．排料成品图存储在计算机内，便于管理。
6．直接导入下一流程，进行裁剪。

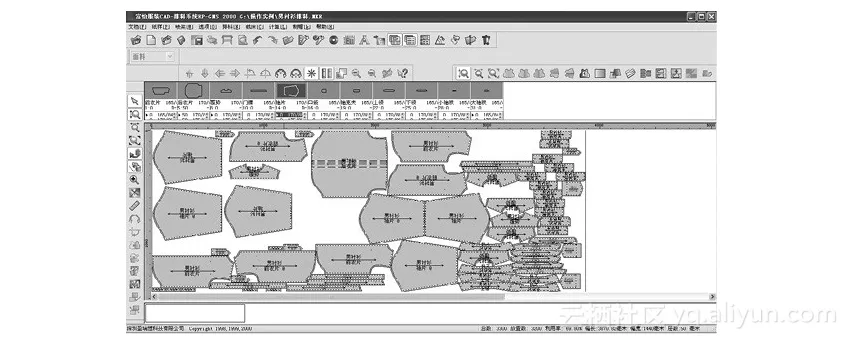

排料设计系统的操作界面如图所示。
五、试衣设计系统
计算机试衣系统是通过3D扫描仪器或数码相机，输入顾客的形象、体型数据和相关资料，然后计算机将实时运算出符合顾客身材的号型，并将该号型的服装虚拟穿着在顾客身上，显示出实际效果。这样不需要提供真实的样衣，就能起到服装促销和导购的作用，而且尤其是贴身穿的服装，省去了顾客和商家的不少麻烦。

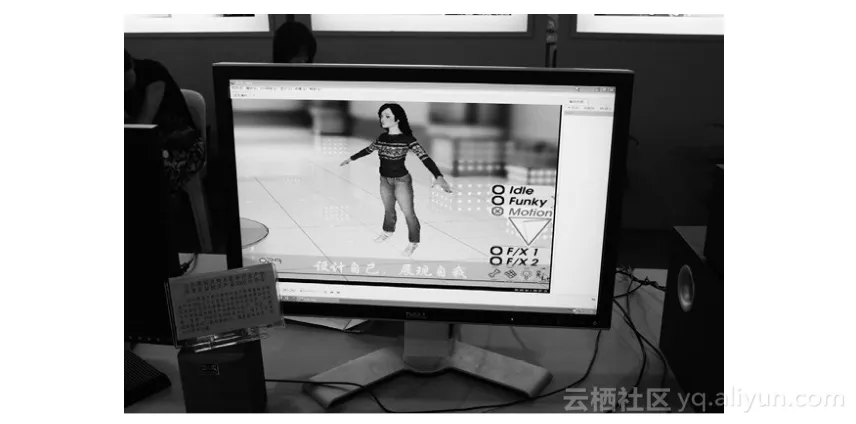

试衣设计系统的操作界面如图所示。
1.1.2 服装CAD的硬件系列
服装CAD系统是以服装设计为目的，以设计师思想为核心，以计算机为载体的智能体系。系统由软件和硬件两大部分组成。硬件包括计算机、数字化仪、扫描仪、摄像机、手写板、数码相机、绘图仪、打印机和计算机裁床等设备。在不同的环节执行输入、输出等相关功能。
1．计算机：包括主机、显示器、键盘和鼠标，操作系统推荐Windows XP，Windows 98ME2000也可以正常使用。显示器使用19英寸以上的纯平或液晶显示器，显示器的分辨率要在1024×768像素以上，安装本系统到C盘，剩余空间需10GB以上，内存容量需128MB以上。
2．三维扫描仪、数码相机、摄像机和平面扫描仪：用这些设备可以方便地输入原始的图像数据。例如拍摄顾客的体形，拍摄服装、布料、图案或零部件，并将原始图像数据资料输入到计算机，以备设计款式时使用。
3．大幅手写板：感应面积大，可以方便精确地定位光标位置。在特定的环节中替换了鼠标的用途。手写板的分辨率很高，可以精确定位，往往在结构设计中负责数据的输入等。
4．数字化仪：是目前服装设计领域中最有效的一种图形输入设备，在服装CAD系统中，往往采用大型数字化仪作为服装样板的输入工具，它可以在最短的时间内将企业纸样或成衣输入到计算机，并可修剪测量及加工，读取方便，定位精确，如图所示。
5．打印机：可以直接将缩小比例的放码图、排料图、结构图打印成效果图，便于决策管理。
6．绘图仪（喷绘机）：是在服装的设计和生产环节中输出1:1纸样和排料图的必备设备。大型的绘图仪有平板式、滚筒式、笔式和喷墨式。不同规格的布料排板设计，绘图仪可以使用90cm～220cm不同幅宽的纸张出图。下图所示为喷墨式绘图仪。
7．计算机裁床：读取服装CAD排料系统的文件作为裁剪指令，对布料进行自动裁剪，实现高速度、高精度、高效率的自动切割，如图所示。
