集成电路设计：从概念到实现的完整解析优雅草卓伊凡

一、集成电路设计：芯片制造的”灵魂蓝图”

1.1 什么是集成电路设计？

集成电路（IC）设计是指通过电子设计自动化（EDA）工具，将数百亿晶体管、电阻、电容等元件，按照特定功能需求在微小硅片上排布的过程。其核心产出是：

• 电路原理图（逻辑功能设计）
• 版图（Layout）（物理实现）
• GDSII文件（光刻掩模数据）

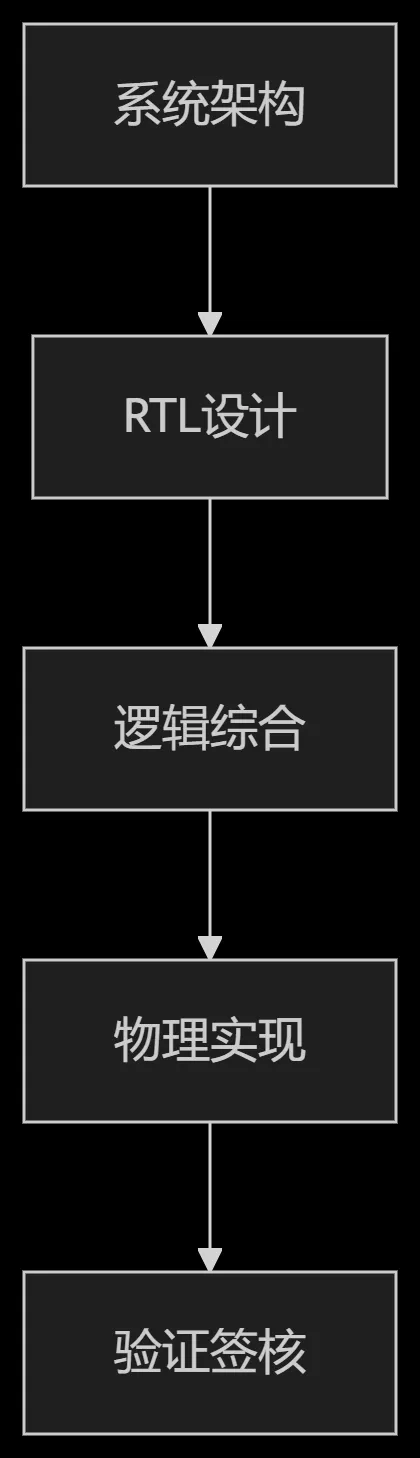

设计层级划分：

1.2 IC设计在芯片制造中的作用

典型案例：
优雅草团队设计的BS.235609765语音识别控制器：

• 采用180nm CMOS工艺
• 集成模拟音频处理+数字逻辑单元
• 功耗<10mW，误唤醒率<0.1次/天

二、两个比喻理解IC设计

比喻1：IC设计如城市规划

• 晶体管=建筑物
• 互连线=道路管网
• 时钟树=公共交通系统
• 功耗优化=能源分配方案

糟糕设计的后果：
若”道路”（金属连线）太窄，会导致：

• “堵车”（信号延迟）
• “车祸”（信号串扰）

比喻2：IC设计像编写交响乐

• 功能模块=乐器组
• 时序约束=节拍器
• 信号完整性=音准协调
• 低功耗模式=弱音踏板

正如优雅草杜江所说：

“好的IC设计要让每个’音符’（晶体管）在正确的时间发声，同时避免’杂音’（噪声干扰）”

三、优雅草的IC设计实践

3.1 BS.235609765芯片设计揭秘

技术亮点：

1. 混合信号设计：

• 模拟部分：麦克风前置放大器（信噪比>65dB）
• 数字部分：CNN加速器（0.8TOPS/W）

2. 低功耗技术：

• 多电压域设计
• 时钟门控覆盖率>90%

团队分工：
| 成员 | 职责 | 创新贡献 |
|———|———|—————|
| 杜江 | 系统架构 | 语音激活算法硬件化 |
| 卢健 | 模拟电路 | 高精度ADC设计 |
| 吴银满 | 数字后端 | 时序收敛优化 |

3.2 开发环境准备

硬件需求：

• 工作站配置：

• CPU：AMD EPYC 32核以上
• GPU：NVIDIA A100（用于物理验证加速）
• 内存：256GB+（大型设计占用）

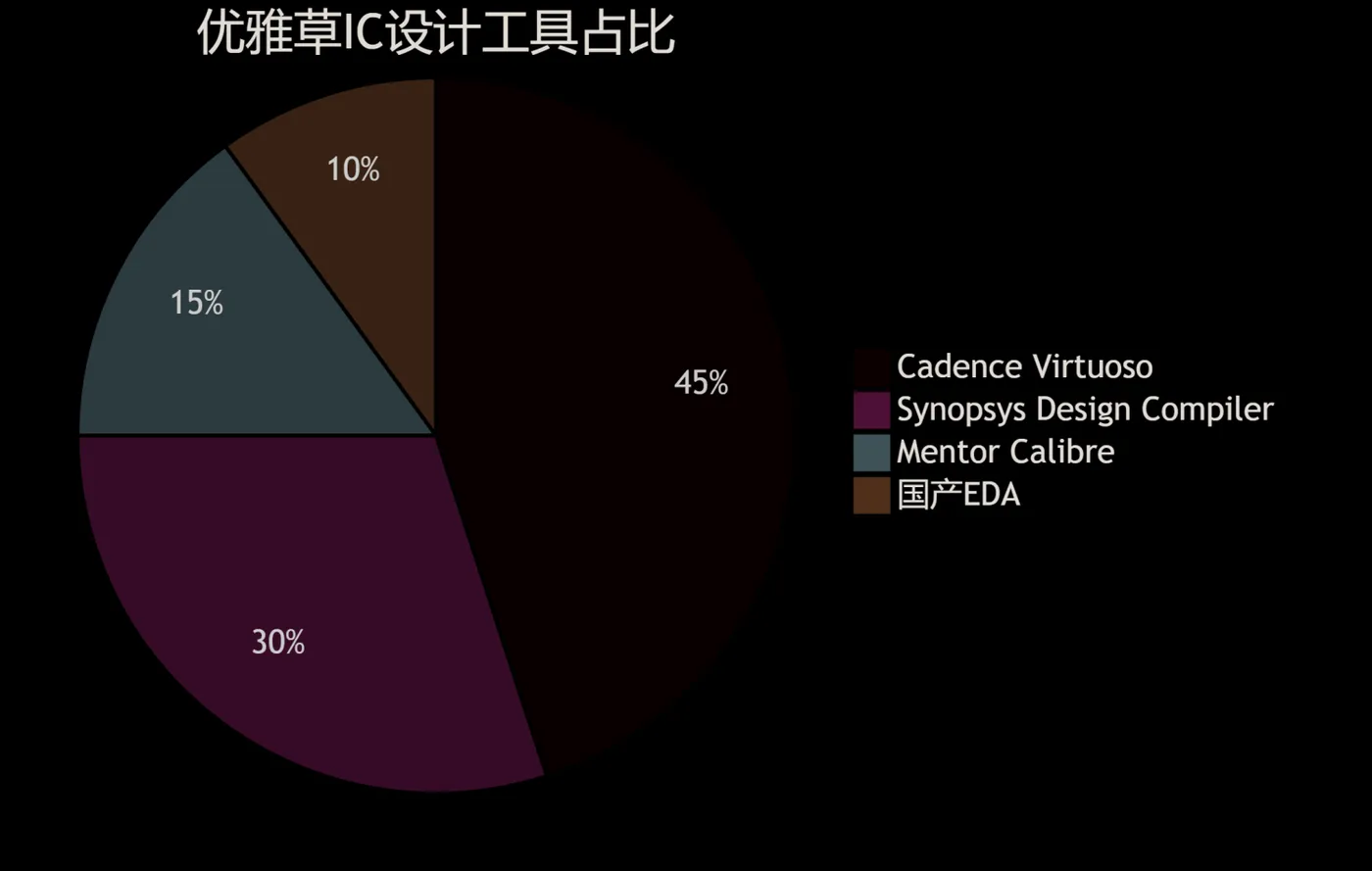

软件工具链：

四、IC设计全流程解析

4.1 前端设计阶段

1. 需求分析：

• 制定SPEC（如BS.235609765的唤醒词识别率≥98%）

2. RTL编码：

module wake_detector(
  input clk,
  input [15:0] audio_in,
  output reg wake_signal
);
  // 卷积神经网络实现
  always @(posedge clk) begin
    if (cnn_out > THRESHOLD)
      wake_signal <= 1'b1;
  end
endmodule

3. 功能仿真：

• 使用UVM验证框架
• 覆盖率要求>95%

4.2 后端实现阶段

关键步骤：

1. 逻辑综合：将RTL转为门级网表
2. 布局布线：

• 标准单元摆放
• 时钟树综合（CTS）

3. 物理验证：

• DRC（设计规则检查）
• LVS（版图vs原理图一致性）

挑战案例：
在BS.235609765开发中，曾因天线效应导致良率下降30%，最终通过：

• 增加跳线层
• 优化金属填充模式
  解决问题

五、集成电路布图设计专利指南

5.1 专利申请四要素

1. 新颖性：区别于现有设计（如优雅草的噪声抑制结构）
2. 创造性：非显而易见（如混合信号布局方法）
3. 实用性：可工业化生产
4. 充分公开：提供足够实施细节

5.2 优雅草即将发布的专题

《从布图到专利》系列大纲：

1. 前期准备：

• 专利检索策略
• 技术交底书撰写

2. 设计阶段：

• 独创性特征标注
• 规避现有专利

3. 申请实战：

• 权利要求书撰写技巧
• 审查意见答复策略

示例片段：

“在版图设计中，我们采用’蛇形走线+屏蔽层’的组合（附图3），将串扰降低12dB，这将成为权利要求1的核心特征…”

六、给初学者的建议

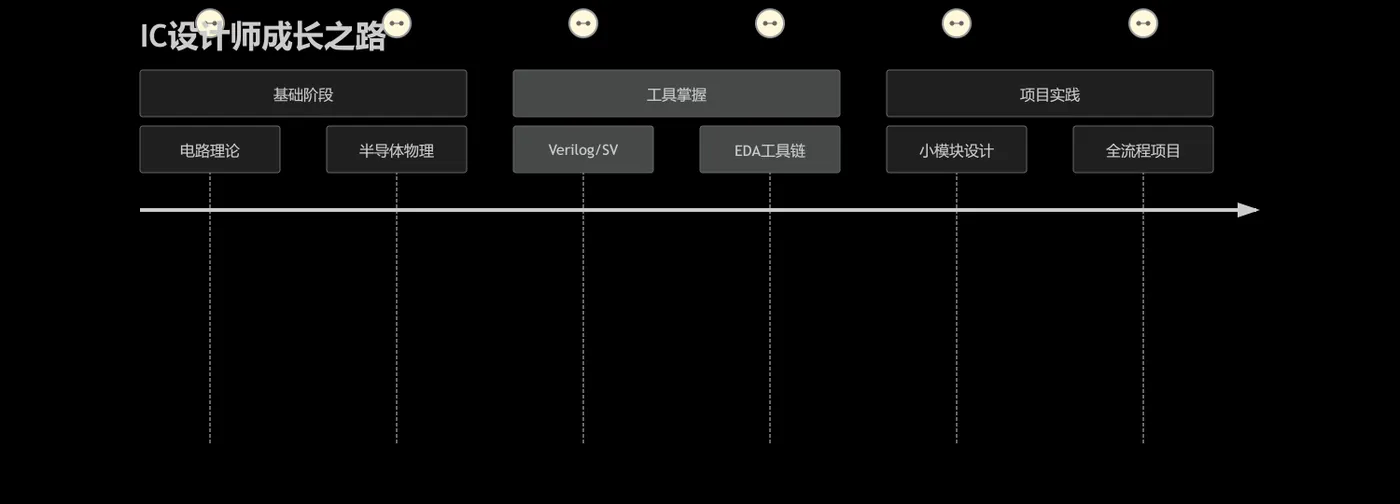

6.1 学习路径

6.2 推荐资源

• 教材：

• 《CMOS VLSI Design》 Neil Weste
• 《专用集成电路设计》 虞希清

• 开源项目：

• RISC-V开源SoC（如Efabless项目）
• SkyWater 130nm PDK

结语：中国IC设计的未来在脚下

优雅草科技从智能家电控制芯片起步，未来规划目标：

1. 2024年：完成55nm语音AI芯片流片
2. 2025年：建立混合信号IP库
3. 2026年：参与RISC-V生态建设

正如卓伊凡在博客中写道：

“每个焊点都是星辰大海的起点，我们发布的不仅是BS.235609765芯片，更是国产IC设计的火种。”

敬请关注：

• 卓伊凡博客集成电路专栏（更新频率：双周更）
