课时106：类图
摘要：
1.UML具体内容
2.类图描述
3.Power Designer设计类图
01.UML具体内容
UML 是统一的建模语言，本质就是利用图形化的形式来实现程序类关系的描述。在之前已经画出了大量的图形，这些图形都是按照 UML标准进行的，并且最早且使用最广泛的设计工具: Rational Rose，而后出现越来越多的设计工具，而像 Power Designer 也可以实现这些类图的定义。
现在大多数人不再定义类图，一般是写完代码之后再将其转换出来，如果先画出类图再写代码，这个项目就会很难再进行下去。
02.类图描述

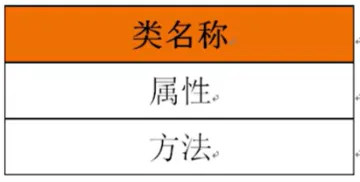

一般情况如果要想进行类结构的描述，往往可以使用三层的结构来表示，如图：
如果要是一个普通类的名称，往往直接编写即可，而如果是抽象类，往往使用斜体描述。“类名称”，所以为了更加清楚的描述，往往在抽象类上再加一个“ Abstract ”。
对于类中的属性可以使用“访问权限 属性名称:属性类型”的格式来进行定义，而对于访问权限基本上重点只考虑三个: Public（+）、Protected（#）、Private（-）。一般情况下属性都是在减号后面描述。
类中的方法采用的格式“访问权限方法名称():返回值”结构来描述，一般的方法都是 Public 声明。
如果每一次像这种操作形式画图会发现过于复杂繁琐，如下所示：
所以在画图时，可以通过一些工具进行作图，推荐使用 Recent Models。
03.Power Designer设计类图
开发者可以随意找到一些小的免费的开发工具，本次使用的是 Power Designer 工具进行设计。
3.1新建结构
操作方式如下所示：

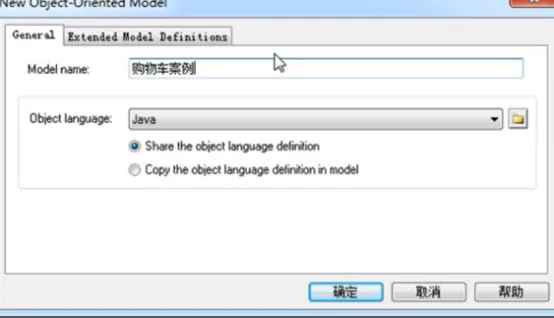

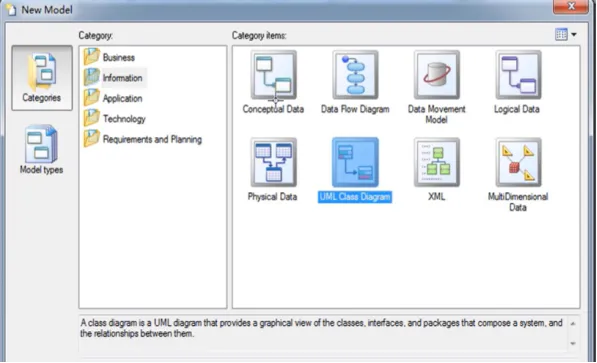

打开 Power Designer 后，点击新建一个 UML Class Diagram。
如果现在要新建结构的话，只能新建类结构。
3.2接口画法

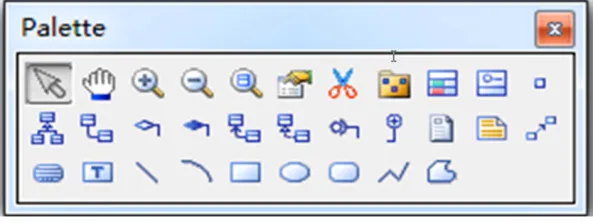

点击 UML Class Diagram 之后会出现一个工具条
其实UML中的图形很复杂，但是现在展示的是它最初的一代UML。现在的设计开发讲究稍微小巧一些。

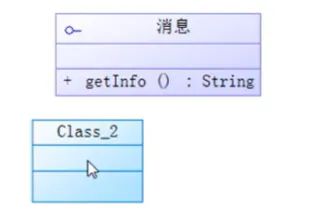

这是类，
这是接口。
关于接口的画法，有两种形式的画法。

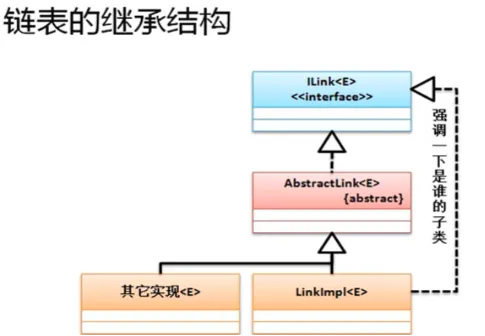

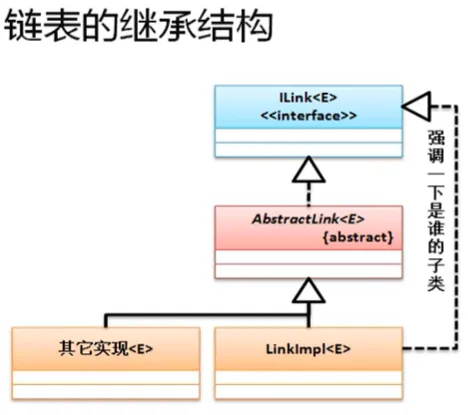

（1）第一种：用下面的图所示，最上方蓝色框是接口ILink，用Interface作为标注。

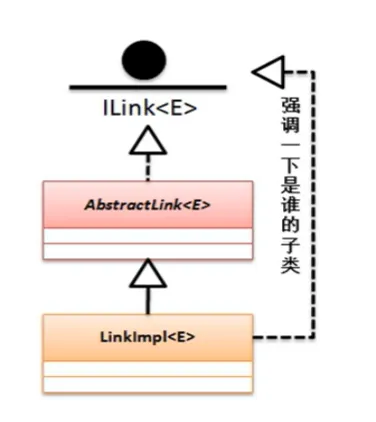

（2）第二种：严格来讲，接口最标准的画法，如下图所示：
上方的圈就表示一个接口，横线下方可以写上接口名称，比如这个接口叫 ILink。
正常开发而言，这里的 Abstract ILink<E> 要变成斜体的 Abstract ILink<E>,并且第二种画法没有 {abstract}。
3.3创建类方法属性
接下来做一个简单的操作形式画法
先写一个类，点击
，届时图中出现类，如下图：

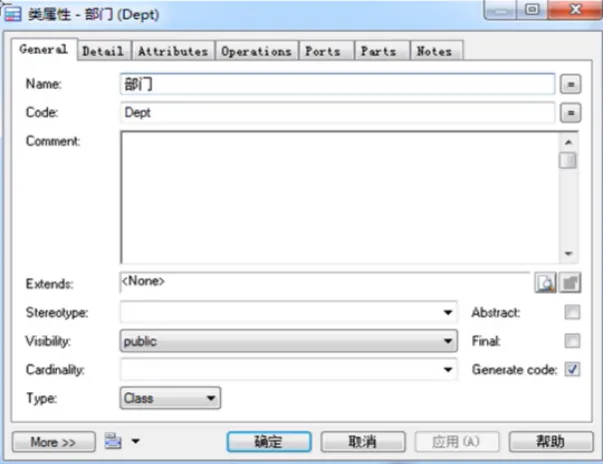

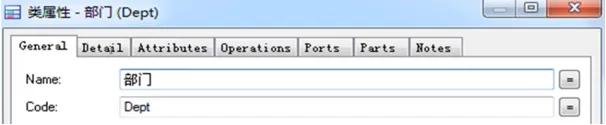

右击出现类属性，设置 Name 和 Code。
在进行类图定义的时候可以设置类中的属性 (Attributes)、类中支持的方法 (Operations)。
这里Name是在图中可以显示的，Code 是 String 的代码，Data Type 是 String 类型的。Visibility 正常属性都是 Private。设置好后点击确定。如图所示：
接下来定义方法
在类图之中进行方法创建的时候必须先创建方法，而后通过属性才

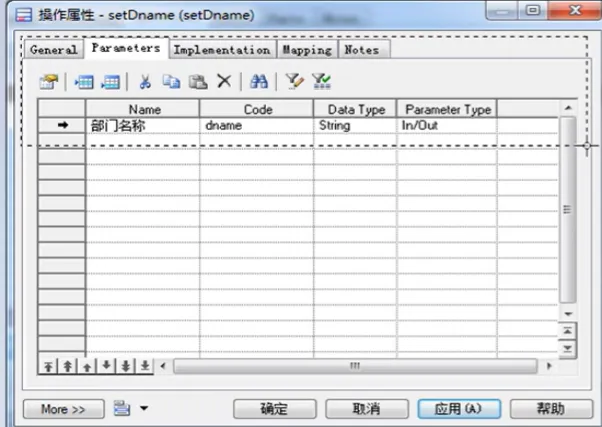

以设置它的参数。如下图所示：

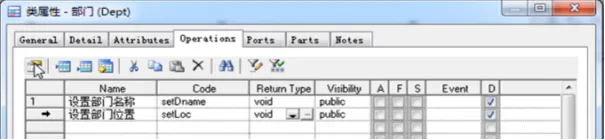

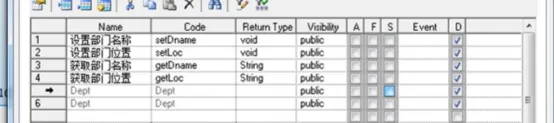

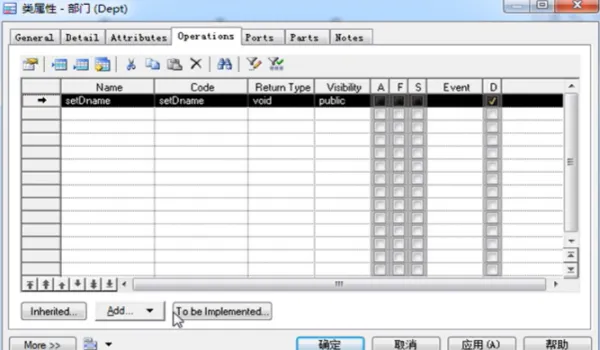

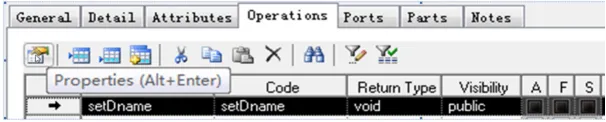

点击后，会出现操作窗口。设置好相应数值点击应用。

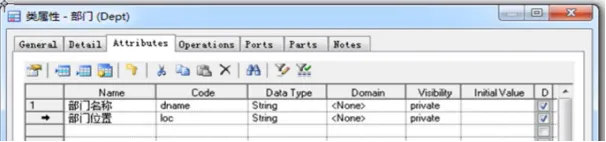

接下来设置部门信息，继续设置类属性，如图：
设置好类设置参数，如图：
以上操作设置好后，继续设置获取部门信息，如图：

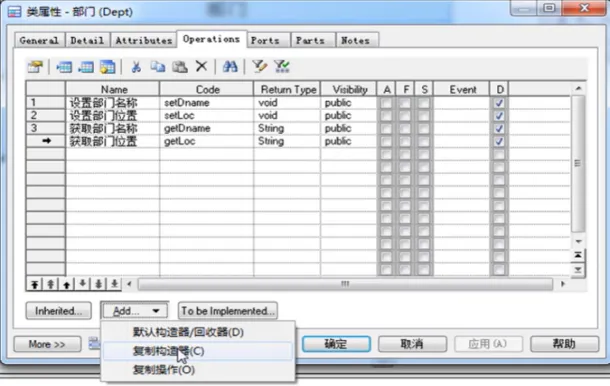

设置好后，点击下方 Add 设置构造方法，点击复制构造器：

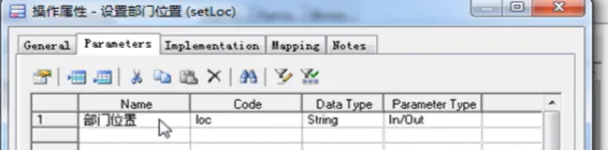

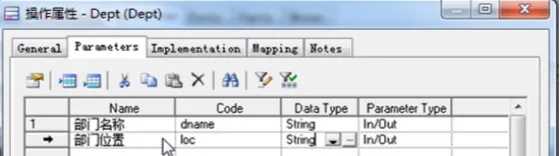

届时出现了一行无参数的构造，这时需要添加参数，如图：
设置好后，再次在属性中添加一个构造（复制构造器）设置个无参的，如图：

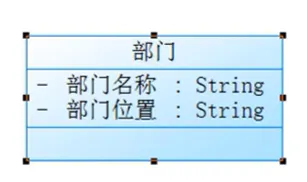

此时便实现了一个类中方法的定义。点击应用确定出现类，如图：
这就是一个程序类，点击保存。
3.4生成代码

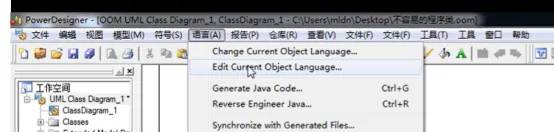

接下来将它生成代码，ctrl+g,存桌面点击确定。

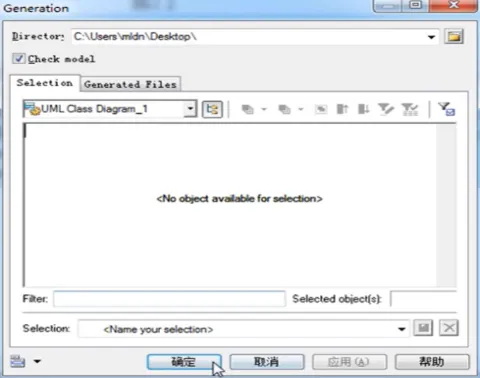

这时会发现没有生成代码，是因为还没有设置 Selection ，如下图：
但是程序开始报错，是因为之前建立的时候没选择好正确的语言
这里选择 Java 语言，如图：
完成后再做一次输出，在桌面如图所示：
接下来创建一个接口，点击工具条中的
，如图：

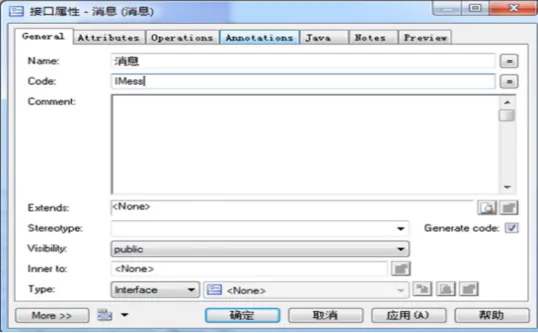

接下来再设置接口属性，如图：

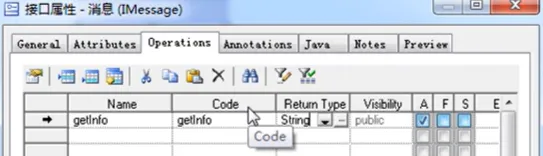

再设置一个方法，如图：
返回的是一个接口方法，String 。
如图：
接口下面可以定一个抽象位，点击工具条中的
，出现如下图：

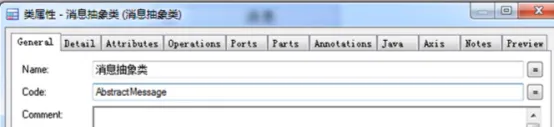

再设置属性，如下图：
要想描述抽象位，需要勾选右下方 Abstract,如下图：
点击确定后，接下来定义抽象位和接口之间的关系，抽象位和接口之间的关系是实现位。图中可以这样表示，点击工具条中的
，然后进行由子拉到父，如下图所示:
子类实现接口使用的是“三角和虚线”:
类的继承使用的是“三角和实线”:
然后再点击

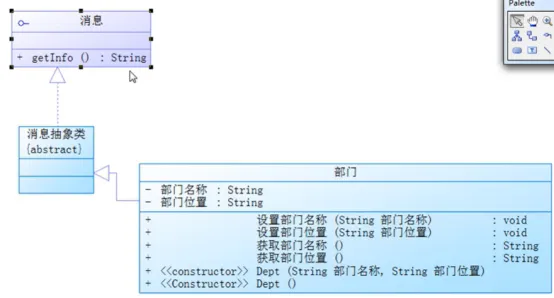

简单拉一下，代码执行，如图：
这就是一个标准的结构描述，关键的是，这个标准结构描述的东西可以形成一个正常的程序，但是，如果要用此结构开发，会比较繁琐。
实际的项目开发之中，如果花费大量的人力进行这样的设计一定是没有意义(一定是无用功)，所以一般会将程序的代码通过转换引擎变为图形显示。
3.5举例
现在举例一个简单的程序。

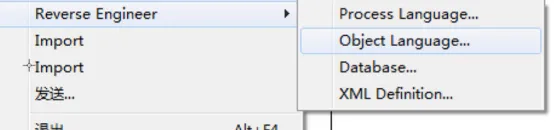

将之前的代码做一个转换，首先点击文件，文件下方有一个叫转换引擎，转换引擎里有一个叫对象语言的选项

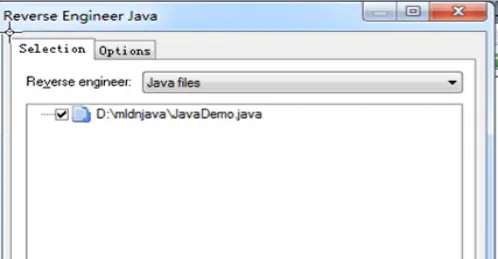

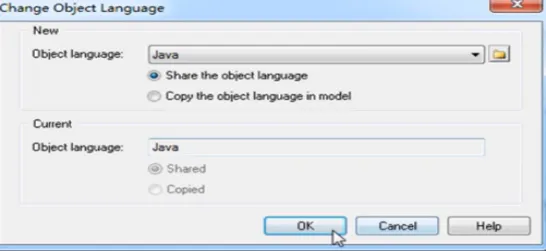

下方有一个转换的目标形式，现在要做的是 Java 语言，所以直接选择 Java 语言，点击确定。弹出窗口，Reverse Engineer Java 这里点击 Add ,找到电脑D盘中的 Mldnjava 文件中的 JavaDemo.java，如图所示：
如果你的程序类由多个类组成，则需要把这些类全部加进来。点击确定后，如下图所示：

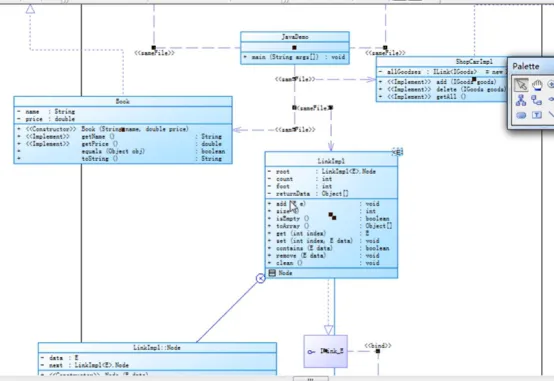

对于这种结构，可以根据类程序代码把类图反推回来是比较方便的一种。
