使用NAT网关轻松为单台云服务器设置多个公网IP

本文涉及的产品
公网NAT网关,每月750个小时 15CU
网络型负载均衡 NLB,每月750个小时 15LCU
传统型负载均衡 CLB,每月750个小时 15LCU
简介: 在应用中,有时会遇到用户询问如何使单台云服务器具备多个公网IP的问题。 具体如何操作呢,有了NAT网关这个也不是难题。

在应用中,有时会遇到用户询问如何使单台云服务器具备多个公网IP的问题。

具体如何操作呢,有了NAT网关这个也不是难题。

配置单云主机多公网IP功能流程概述

1、为ECS实例配置多块网卡

2、创建NAT网关。NAT网关需和ECS在同一个VPC内。

3、为NAT网关绑定多个弹性公网IP,或使用NAT共享带宽包。

4、创建DNAT条目,使多个弹性公网EIP(和端口)分别映射该ECS实例的多个私网IP(和端口)。

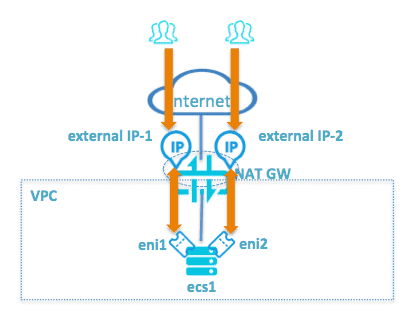

实现示意图

topo

详细操作流程

流程一:为ECS实例配置多块网卡

1)按需购买VPC ECS(点此进入ECS购买页),在ECS控制台上可看到购买的ECS实例,如下图.

ECSBUY

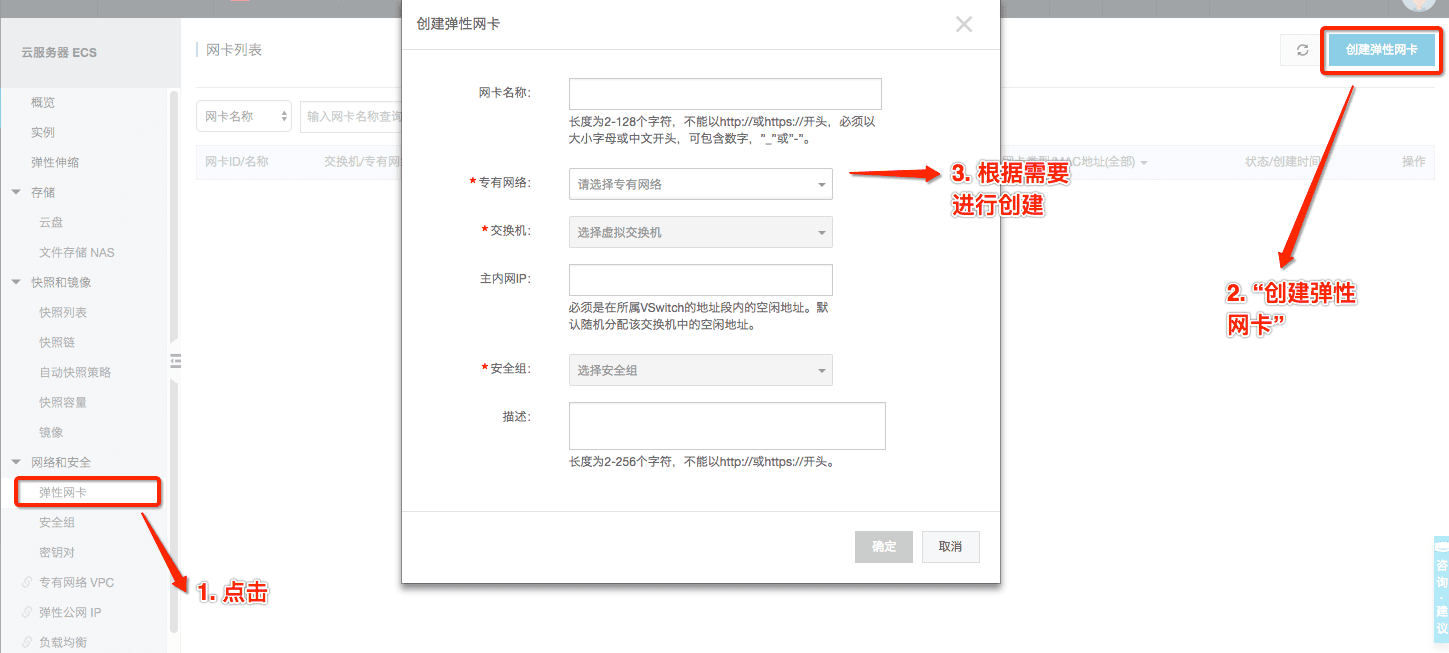

2)按需创建多块网卡(点此进入ECS控制台创建多网卡

ECSconsole

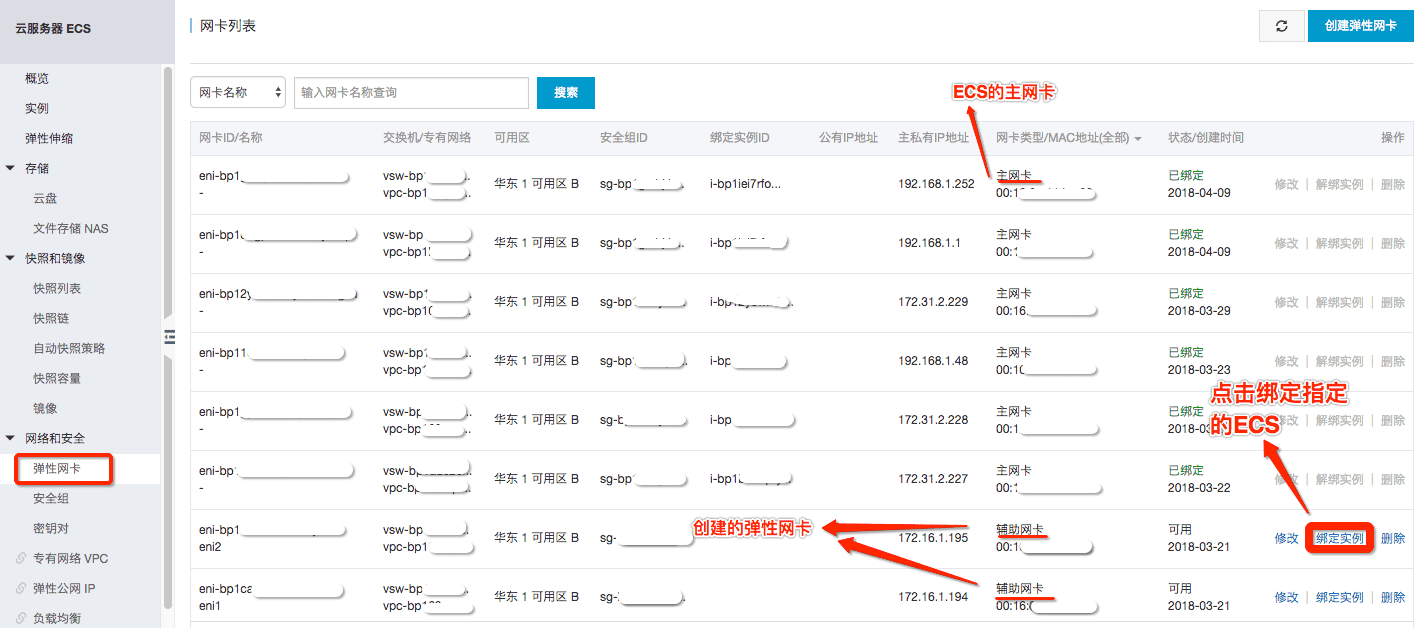

创建完成后,在ECS控制台上“弹性网卡”选项下可看到当前地域下所有的网卡,包括ECS的主网卡,和已经申请的弹性网卡(即辅助网卡)。

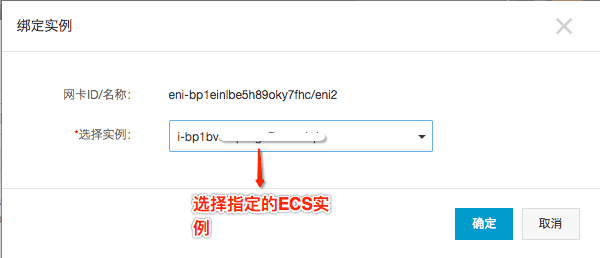

3) 将创建的多块网卡绑定到指定的ECS上

ENIbind1

ENIbind2

4)登录ECS,配置弹性网卡

如果您的实例使用的不是CentOS 7.3(64位)、CentOS 6.8(64位)、Windows Server 2016 数据中心版64位,和Windows Server 2012 R2 数据中心版64位镜像,则需要手工配置弹性网卡.

本文创建的是aliyun linux镜像,所以需要登录ECS实例手工配置弹性网卡。

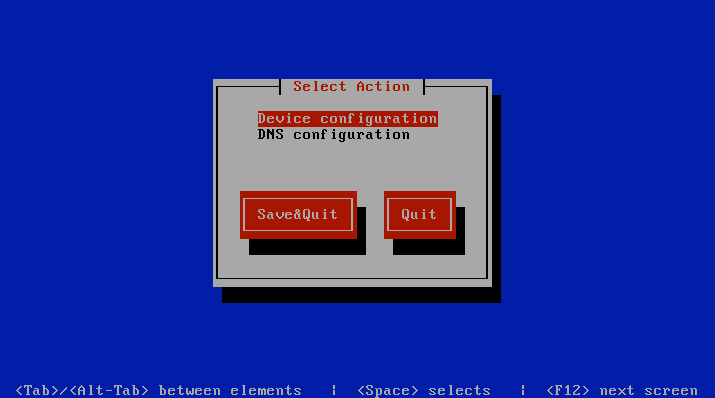

在命令行下输入system-config-network命令将会启动可视化网络配置界面。

ENIbind2

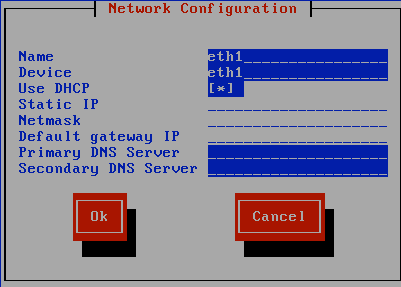

在弹出窗口依次选择”Device configuration"-->"Ethernet"-->输入网卡名字"Name=eth1,Device=eth1“-->保存退出

ENIbind3

ENIbind3

ENIbind5

然后命令行下输入"ifup eth1",激活绑定的弹性网卡。

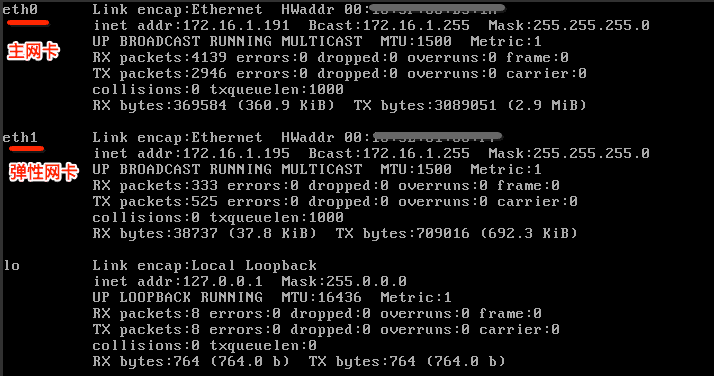

命令行中输入“ifcofig",即可看到当前ECS实例下有2块网卡,私网地址分别对应主网卡私网地址和绑定弹性网卡的私网地址。

ENIbind6

流程二:创建NAT网关

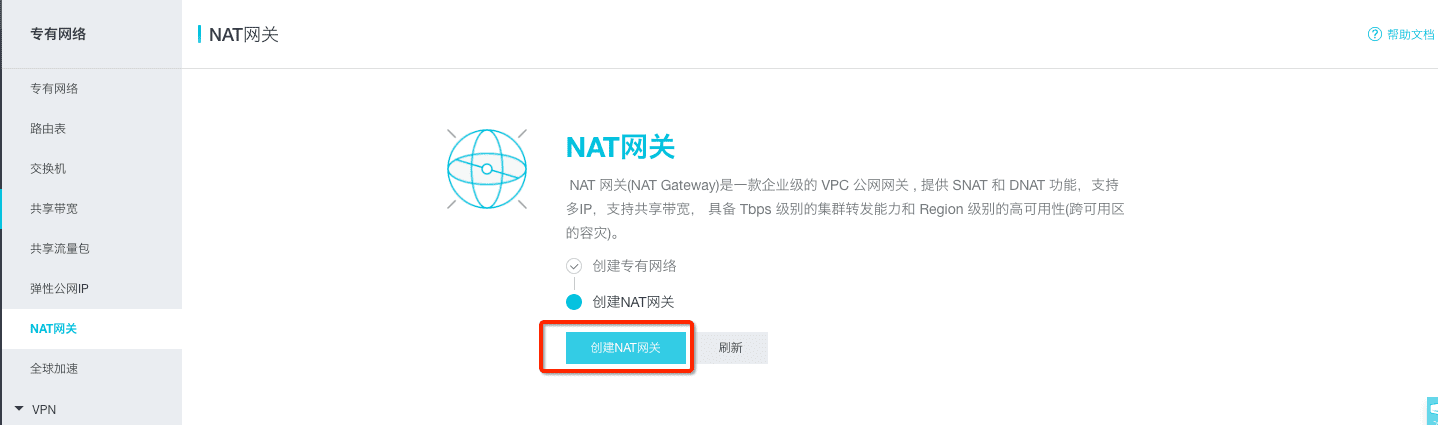

1)登录NAT网关控制台,选择ECS所在的地域。点击"创建NAT网关"进行购买。

NATcreat

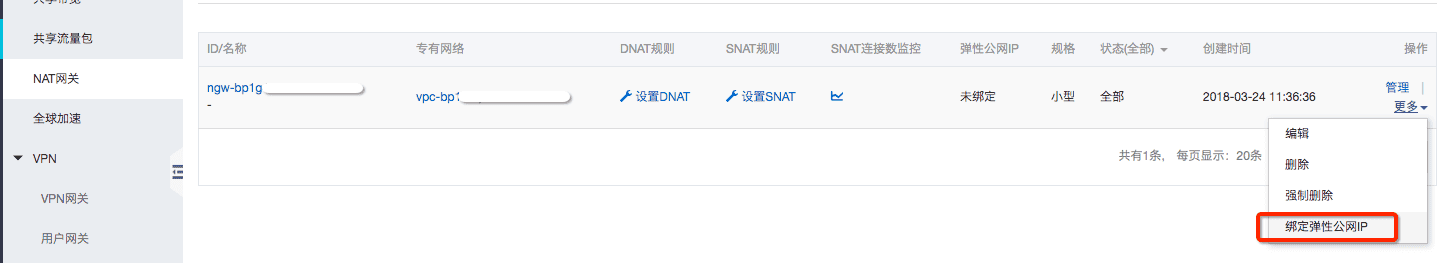

流程三:为创建好的NAT网关绑定弹性公网IP,使NAT网关具备公网通信能力。

NATbindEIP

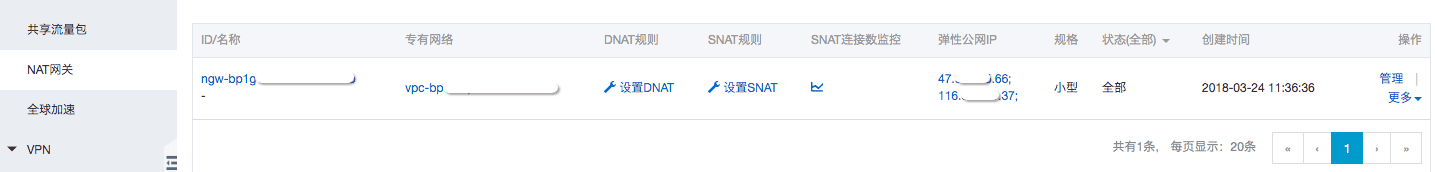

本文为创建好的NAT网关绑定2个弹性公网IP,如下图示意。
NATbindEIP1

注:如果您于2017年11月3日23:59分之前保有过NAT带宽包,本流程您还可以继续使用NAT带宽包中的公网IP为NAT网关实现公网能力。

流程四:创建DNAT条目。

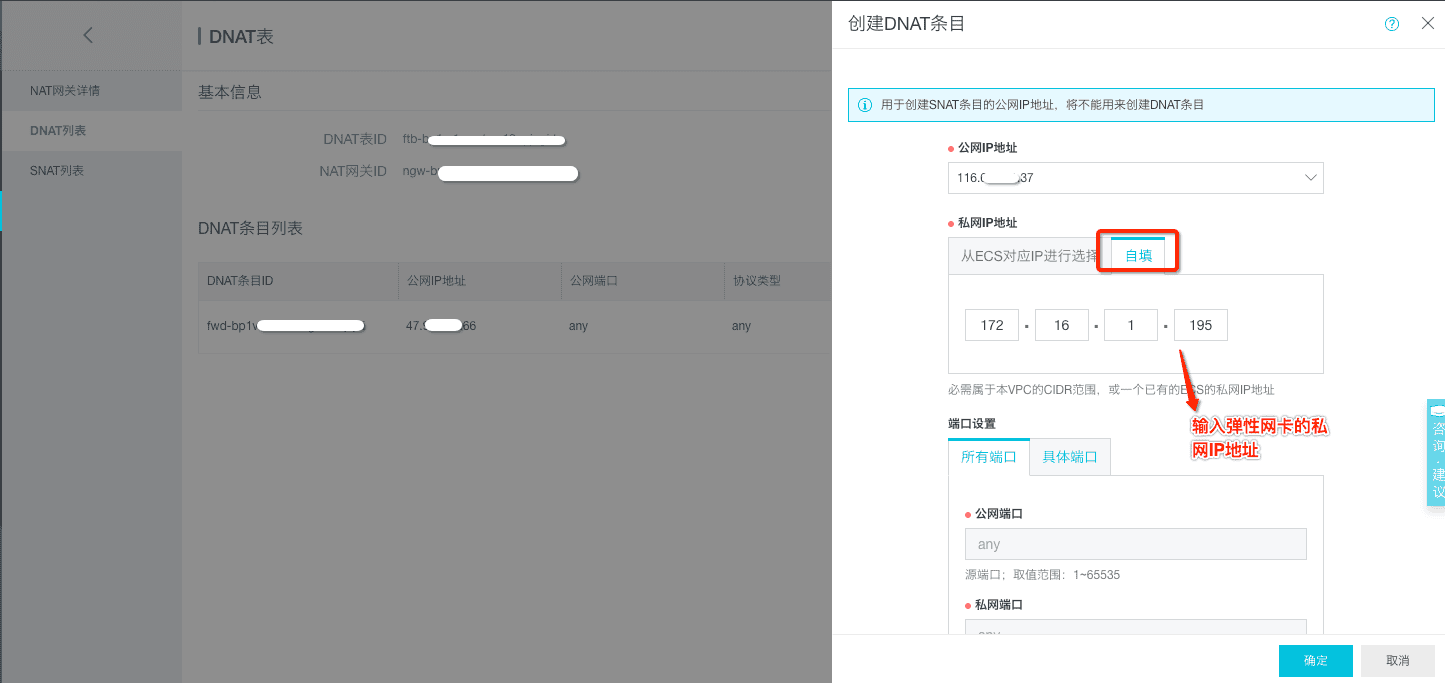

为NAT网关创建DNAT条目,使绑定的弹性公网IP分别映射在ECS实例的不同网卡上。

DNAT1

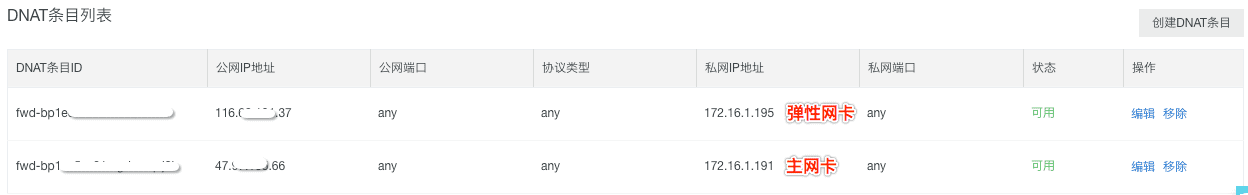

作为DNAT映射后,在DNAT条目列表下可看到刚才的操作状态。
DNAT2

验证

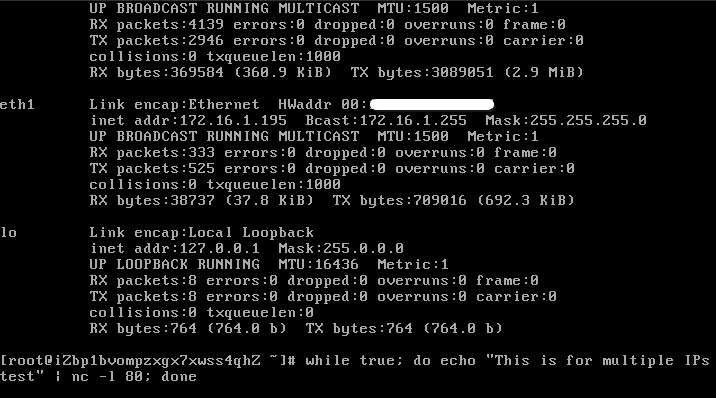

登录ECS实例起一个简单的web服务,如下图所示:
test

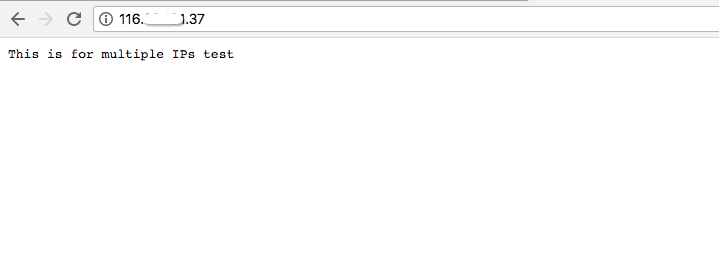

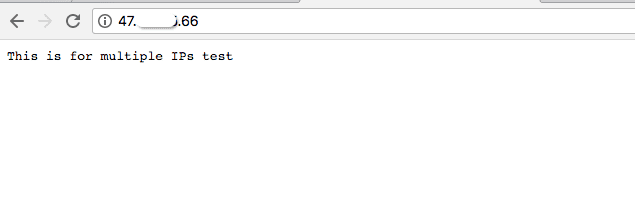

在浏览器中分别访问绑定NAT网关的弹性公网IP,这2个弹性公网IP分别映射到了ECS的2块网卡上。
test1

test1

测试成功。

您在实际应用中,可申请更多网卡,并在NAT网关上绑定相应数量的EIP,参考上述步骤使单台ECS具备多IP的能力。
