随着企业信息化不断的深入,对网络设备和链路的可靠性、安全性、可管理型提出了更高的要求,本案例通过一个企业网总部及分支的拓扑和配置,列出了当前构建中小型企业网络的主流技术,涉及网关备份、链路冗余、路由控制、访问控制、设备管理等网络技术。

案例中有7台设备,企业网总部有3台交换机,两台路由器;分支有一台路由器通过电信10M专用线路和联通的2M专用备份线路与总部通信;另外一台路由器模拟internet。

案例中总部有两个应用网段:一个是业务192网段,另一个是OA的172网络,分别与分支的业务网段和OA网段通信。



一、前置知识点

1、MSTP

MSTP由IEEE制定的802.1S标准定义,它可以弥补STP和RSTP的缺陷,既可以快速收敛,也能使用不同的VLAN流量沿各自的路径转发,从而为冗余链路提供了更好的复杂分担机制。MSTP的特点如下:

1)MSTP把一个交换网络划分成多个域,每个域内形成多棵生成树,生成树之间彼此独立。

2)MSTP通过设置VLAN与生成树的对应关系(VLAN映射表),将VLAN与生成树联系起来。并通过“实例”的概念,将多个VLAN捆绑到一个实例中,从而达到了节省通信开销和降低资源占用率的目的。

3)MSTP将环路网络修建成为一个无环的树形网络,避免报文在环路网络中的增生和无线循环,同时还提供了数据转发的多个冗余路径,在数据转发过程中实现VLAN数据的负载分担。

4)MSTP兼容STP和RSTP。



2、VRRP

VRRP将局域网内的一组路由器划分在一起,称为一个备份组。备份组由一个master路由器和多个backup路由器组成,功能上相当于一台虚拟路由器。VRRP备份组具有以下特点。

1)虚拟路由器具有IP地址,称为虚拟地址。局域网内的主机仅需要知道这个虚拟路由器的ip地址,并将其设置为默认路由的下一跳地址。网络内的主机通过这个虚拟路由器与外部网络进行通信。

2)备份组内的路由器根据优先级,选举出master路由器,承担网关功能。其他路由器作为backup路由器,当master路由器发生故障时,取代master路由器继续履行网关职责,从而保证网络内的主机不间断地与外部网络进行通信。



3、ACL

基本ACL:编号范围2000-2999,支持报文的源ip地址。

高级ACL:编号范围3000-3999,支持报文的源ip地址、目的ip地址、报文的优先级、ip承载的协议类及特性等三、四层信息。



4、命令参考

1)ospf的配置

  ospf 1

  default-route-advertise always                    在ospf区域发布外部默认路由

  area 1

  net  10.255.23.1 0.0.0.0

  abr-summary 172.17.0.0 255.255.0.0 not-advertise   不发布聚合后的路由条目

  int g0/0

  ospf cost 1000                                     配置接口的路由成本,路由选路

  dis ip routing-table protocol ospf                 查看ospf学习到的路由条目

2)stp的配置:

  stp instance 1 root primary                        设置为实例1的根网桥

  stp instance 2 root secondary                      设置为实例2的备份根网桥

  stp region-configuration                           进入stp的域视图,一个域必须有相同的域名、修正级别、vlan映射

  region-name h3c                                    stp域名

  revision-level 3                                   修正级别(可选,用于确定一个域,默认0)

  instance 1 vlan 10                                 实例1映射为vlan10

  instance 2 vlan 20

  active region-configure                            激活域

  dis stp brief                                      查看stp信息:root根端口,desi指定端口,alte阻塞端口

3)vrrp的配置:vlan10为例

  int vlan 10

  vrrp vrid 1 virtual-ip 172.16.0.254                 配置vrrp的虚拟ip

  vrrp vrid 1 priority 120                            vrrp的优先级

  vrrp vrid 1 track 2 priority reduced 30             跟踪vlan2,vlan2宕掉时优先级降低30

  dis vrrp                                            查看vrrp的状态

4)esay_ip的配置:

  acl basic 2000                                      配置acl

  rule 0 permit source 172.16.0.0 0.0.0.255           允许nat的网络

  rule 5 permit source 172.17.0.0 0.0.255.255

  int g0/0

  nat outbound 2000                                   应用easy_ip

  dis nat session  verbos                             查看nat转换信息

  ping -a 172.16.0.10 202.98.192.57                   指定以172.16.0.10为源地址ping目标主机


二、实验案例

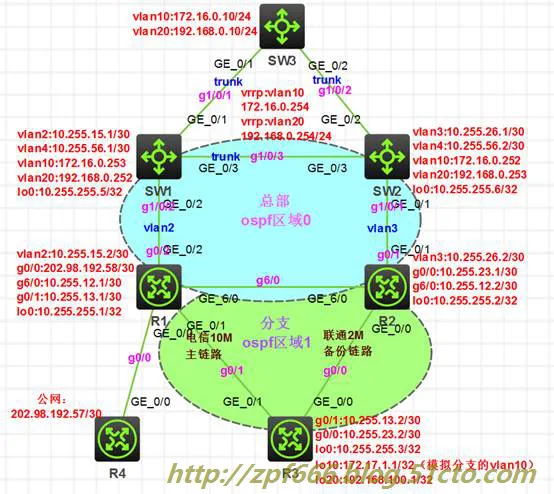

1、案例拓扑图


2、实验要求:

1)按拓扑要求配置ip地址和vlan及默认路由,R4模拟外网不配置到内网的路由

2)将总部网络在ospf区域0发布,分支网络在ospf1区域发布

3)配置stp,sw1为实例0和实例1(vlan10)的主根,vlan20的备份根,sw2与之相反

4)配置vrrp,sw1为vlan10的master,sw2为vlan20的master并track监视上行端口

5)配置ospf路径选择,总部与分支的通讯全部通过电信链路通讯,联通链路只做备份

并且电信链路故障时只有vlan20的数据可以使用备份链路

6)配置easy_ip,实现只有vlan10可以访问到R4(外网)

3、实验步骤

1)按拓扑要求配置ip地址和vlan及默认路由,R4模拟外网不配置到内网的路由。

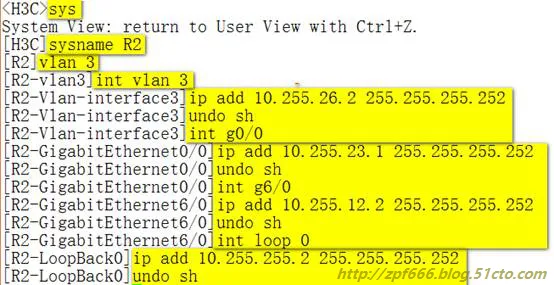

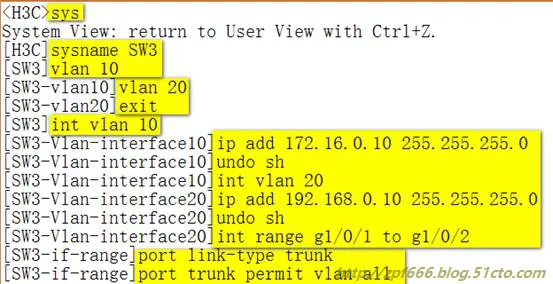

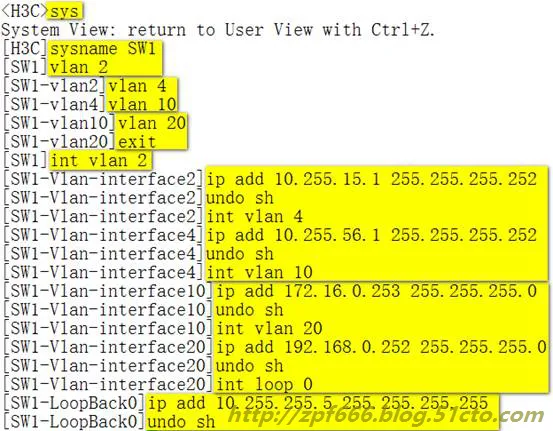

配置SW1

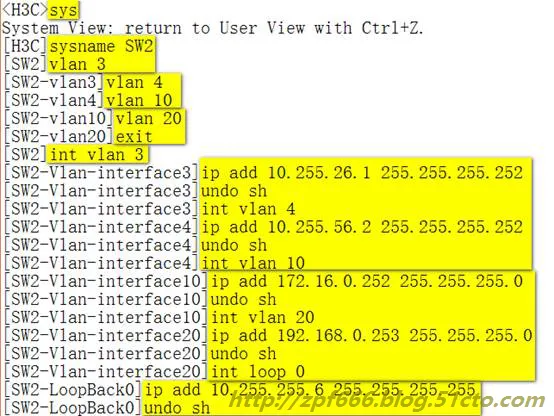

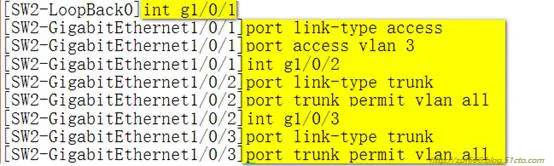

SW2:



SW3:

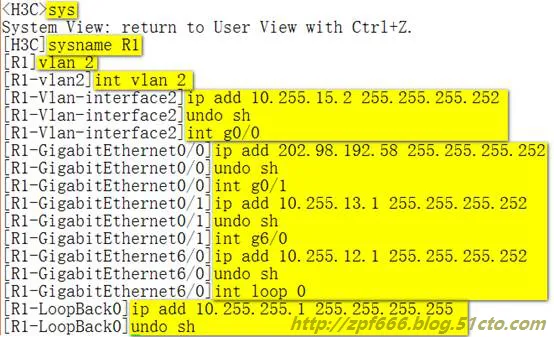

R1:


R2:

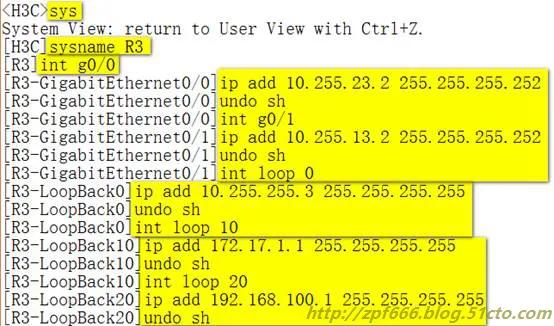

R3:

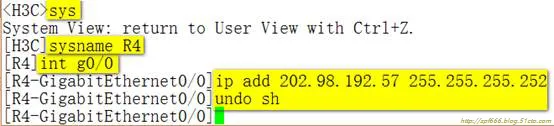

R4:

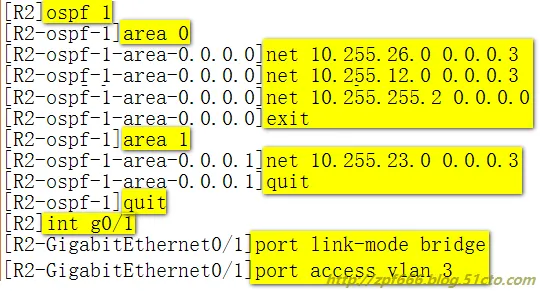

2)将总部网络在ospf区域0发布,分支网络在ospf1区域发布

SW1:


SW2:


SW3:

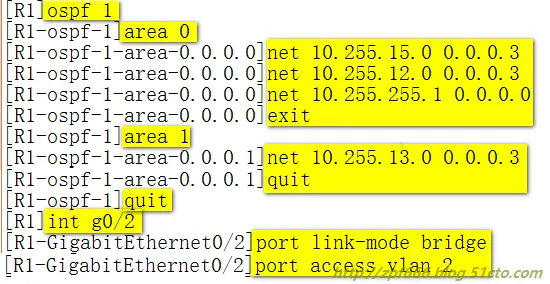

R1:


R2:


R3:

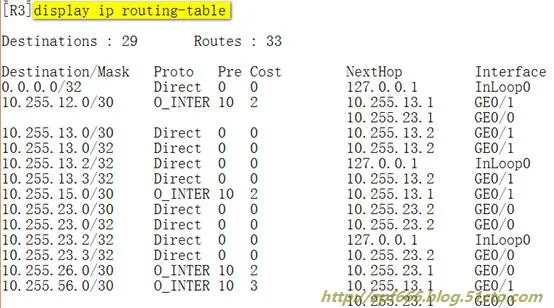

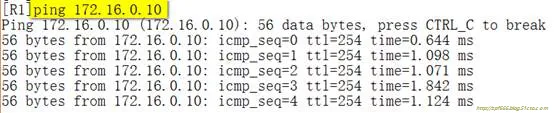

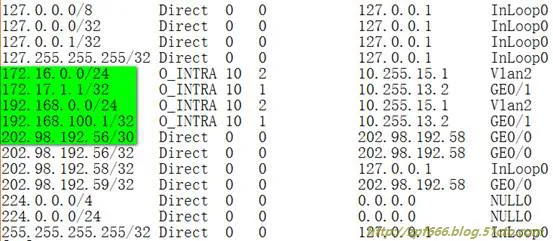

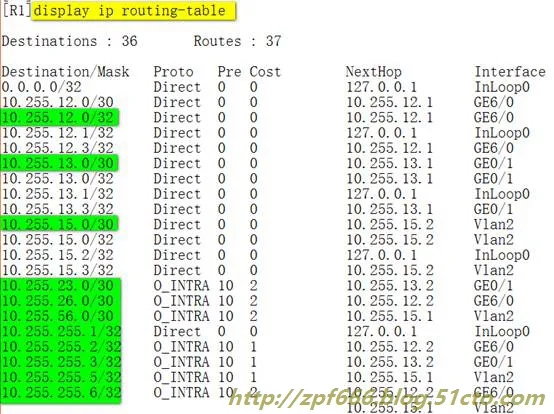

在R1上查看路由表

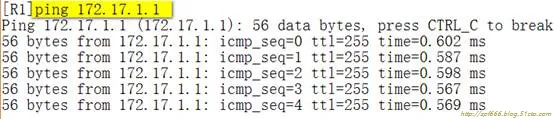

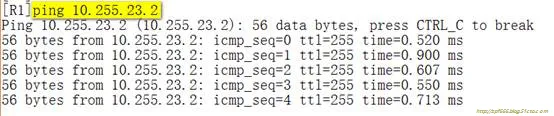

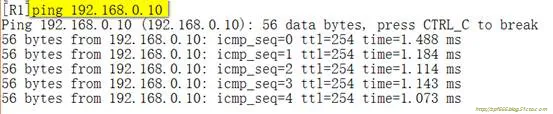

然后在R1上测试ping通性:

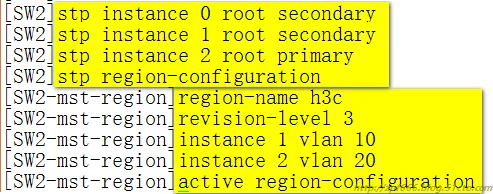

3)配置stp,sw1为实例0和实例1(vlan10)的主根,vlan20的备份根,sw2与之相反

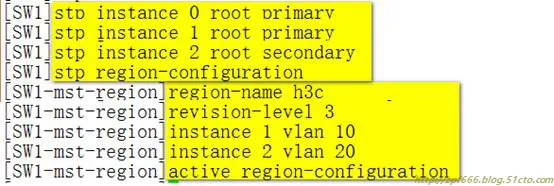

SW1


SW2


SW3

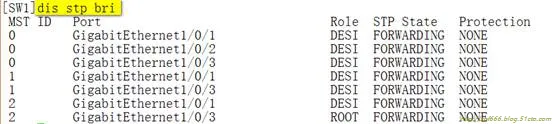

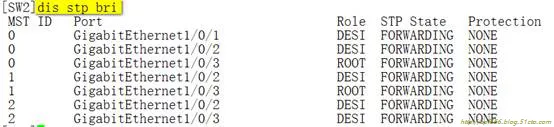

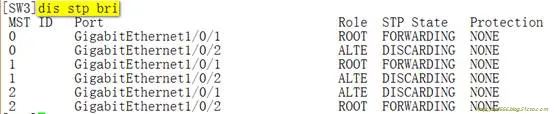

分别在三台交换机上查看MSTP:命令是dis  stp  brief




说明:端口状态ALTE:表示在本实例中端口处于阻断状态。

同一台设备同一实例下的两个端口为DESI状态:表示这台设备为该实例下的主根。

如果出现了MAST状态的端口:表示域配置信息有误,出现了多个域。

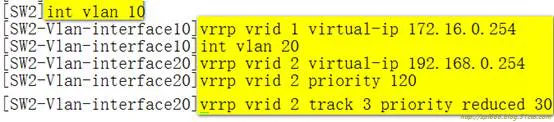

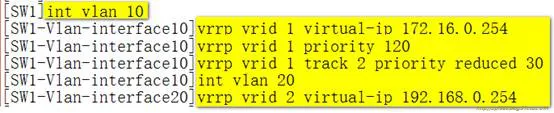

4)配置vrrp,sw1为vlan10的master,sw2为vlan20的master并track监视上行端口

SW1:


SW2:

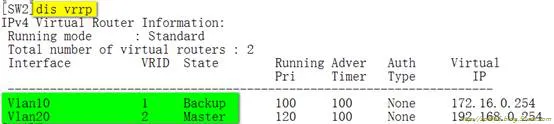

在SW1和SW2上分别查询dis vrrp(显示主从设备):



5)配置ospf路径选择,总部与分支的通讯全部通过电信链路通讯,联通链路只做备份,并且电信链路故障时只有vlan20的数据可以使用备份链路

R3:

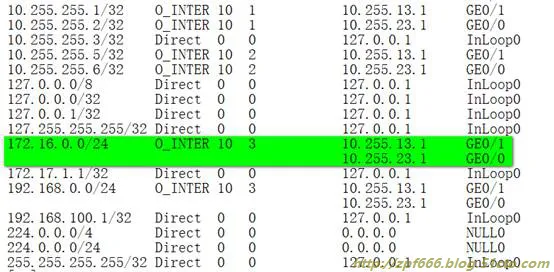

说明:发现有到达172.16.0.0/24下一跳有2个,分别是10.255.13.1(R1)和10.255.23.1(R2)

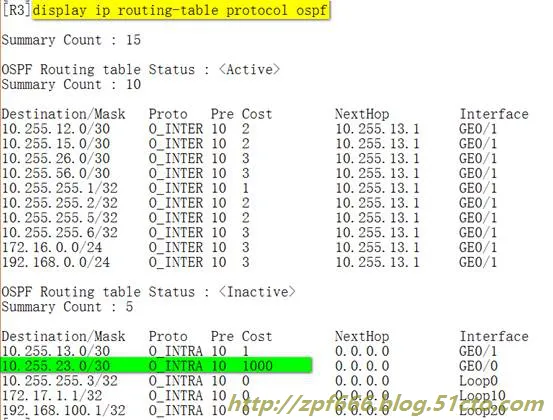

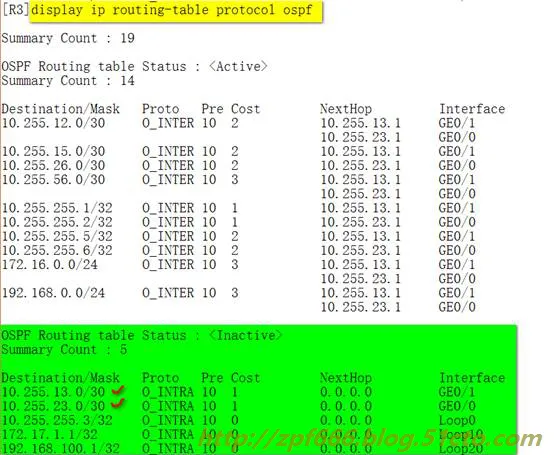

然后执行dis ip routing-table protocol ospf可以看到与ospf相关的路由。


执行如下命令:

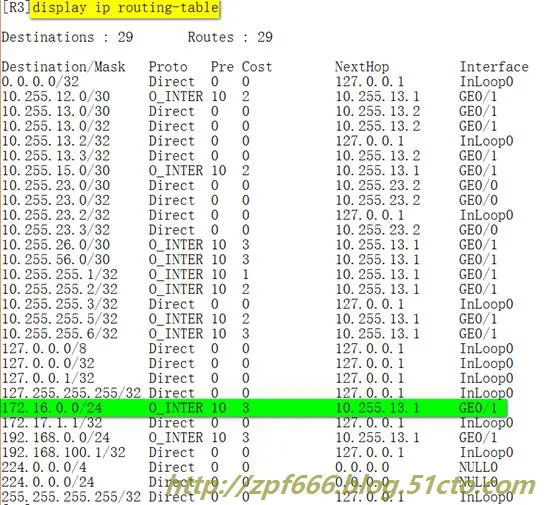

然后再次执行dis  ip routing-table 发现到达172.16.0.0/24下一跳只剩下了10.222.13.1(电信):

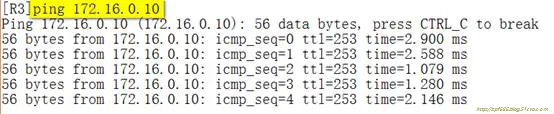

接下来使用R3 ping 172.16.0.10(sw3的vlan10)还可以通:


测试R3上的172.17.1.1到172.16.0.10(即测试分部的vlan10到总部的vlan10的连通性)可以通:


再测试R3上的192.168.100.1到172.16.0.10(即测试分部的vlan20到总部的vlan10的连通性)可以通:


R2


上图中,做的是聚合分支,阻止172.17.0.0/16网段向总部发送。

测试:断掉R3和R1之间的线(即可以关闭R3的g0/1口)在R3上ping -a 192.168.100.1 172.16.0.10可以通,ping -a 172.17.1.1 172.16.0.10则就不通了,则为成功:




R3上继续配置:

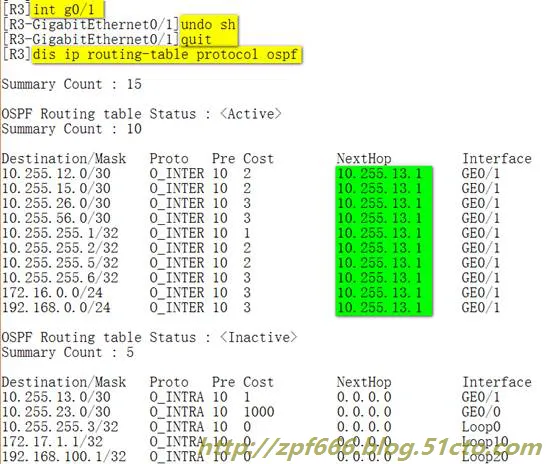

上图中,发现next hop全部都是10.255.13.1。



上两张截图可以看到:ping -a 172.16.0.10202.98.192.57不通

Ping -a 192.168.0.10 202.98.192.57不通。

6)配置easy_ip,实现只有vlan10可以访问到R4(外网)

R1


然后在SW3上再次ping -a 192.168.0.10202.98.192.57还是不通,ping -a 172.16.0.10 202.98.192.57也不通,原因是因为r1上ospf问题,默认路由没有引入。



R1上:

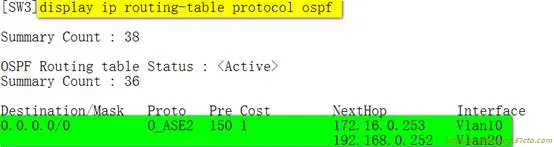

然后到SW3上执行dis ip routing-table protocolospf:


上图中发现多了到0.0.0.0的两条默认路由。

再次在SW3上ping -a 172.16.0.10202.98.192.57通了

Ping -a 192.168.0.10 202.98.192.57还是不通就对了:

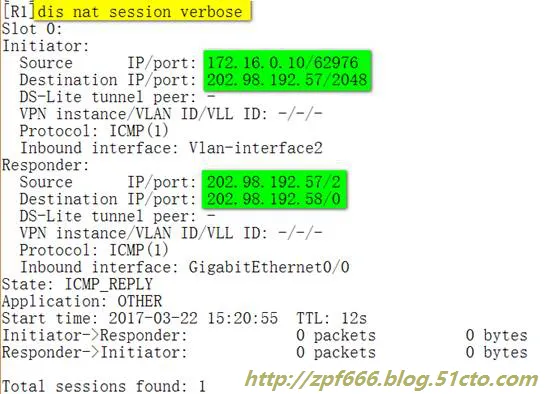

在R1上执行:disnat session verbose查看nat转换信息:
