halcon学习笔记——(8)由标定板得到测量平面位姿

简介:
+关注继续查看

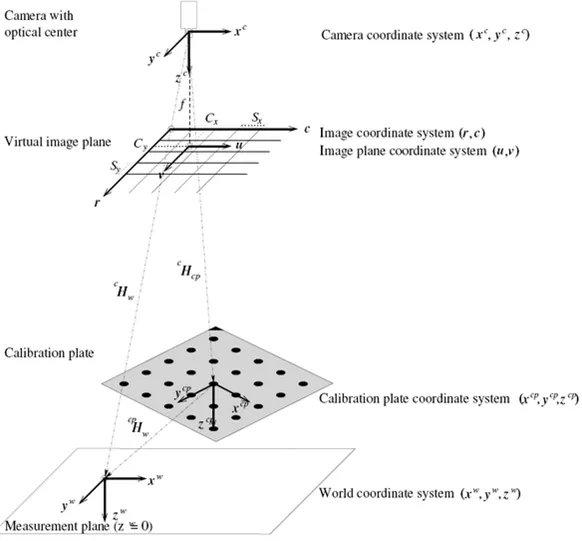

如图:由标定板位姿获取测量板位姿


1.pose_to_hom_mat3d( : : Pose : HomMat3D)

把三维位姿转化为齐次变换矩阵

2.hom_mat3d_translate_local( : : HomMat3D, Tx, Ty, Tz : HomMat3DTranslate)

相对于新坐标系的平移变换

/ 1 0 0  \  / Tx \

HomMat3DTranslate = HomMat3D * | 0 1 0 t | t = | Ty |
| 0 0 1 | \ Tz /
\ 0 0 0 1 / 返回值为HomMat3DTranslate矩阵。3.hom_mat3d_rotate_local( : :HomMat3D, Phi, Axis : HomMat3DRotate)


相对于新坐标系的旋转变换,输出为原 HomMat3D右乘旋转矩阵后的齐次变换矩阵。

4.hom_mat3d_to_pose( : : HomMat3D : Pose)

把齐次矩阵转化为3D位姿态。利用0类代码,即先平移顺序RPT,旋转gba,以点的形式表达位姿。



作者:韩兆新
本文版权归作者和博客园共有,欢迎转载,但未经作者同意必须保留此段声明,且在文章页面明显位置给出原文连接,否则保留追究法律责任的权利。

本文转自韩兆新博客博客园博客,原文链接:http://www.cnblogs.com/hanzhaoxin/archive/2013/01/06/2847119.html,如需转载请自行联系原作者
