PowerDesigner16工具学习笔记-建立CDM

1、基本术语

 1.1、实体和属性

      实体（entity）：指现实世界中客观存在，并可相互区别的事物或者事件。

      属性（attribute）：一组用来描述实体特征的属性。

      实体集（entity set）：具有相同类型及其相同属性的实体集合。

      实体型（entity type）：实体集合中每个实体所具有的共同属性的集合。

      标识符（Identifier）：用于唯一标识实体集中每个实体的一个或一组属性。

1.2、联系

      一对一联系（1:1）

      一对多联系（1：n）

      多对一联系（n:1）

      多对多联系（m:n）

      标定与非标定联系：

       a、标定联系：一个实体的标识符进入另一个实体，并与该实体的标识符共同组成一个标识符

       b、非标定联系：一个实体的标识符进入另一个实体充当非标识符

       递归联系（自反联系）：一个实体与自身发生联系

       多元联系：不局限于两个实体型之间，可能涉及更多实体。

       继承联系：用于表达实体之间的关系

1.3、数据项(data item)

      定义：是信息存储的最小单位，可以附加在实体上作为实体的属性。

1.4、域（domain）

      定义：是一组具有相同数据类型的值得集合。

2、创建CDM

序号	图标	英文名称	含义
1		entity	实体
2		Relationship	联系
3		inheritance	继承
4		association	关联
5		association link	关联链接
6		file	文件

2.1、实体

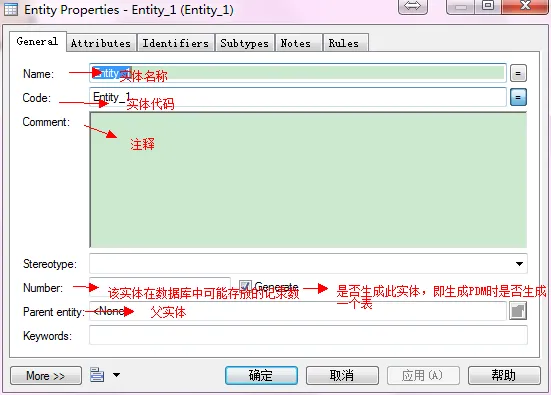

   设置实体属性

   定义属性

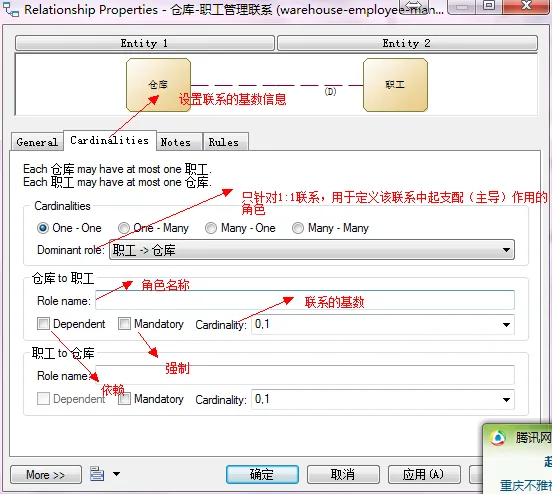

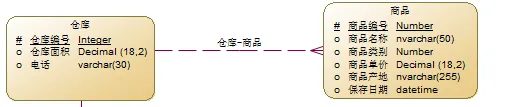

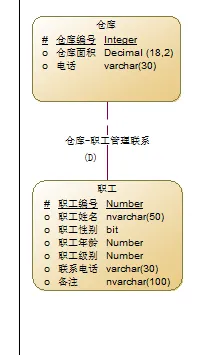

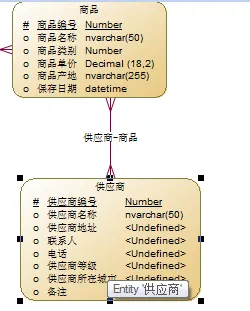

   定义联系

PS:继承、关联、关联练级着三个图标不知道是怎么了，不能够用，所以，这块以后补上，晕。
