南京观海微电子---外电路和内电路的区别和联系、应用和优缺点

简介: 本文介绍了电路中的外电路与内电路概念,区分了二者在电荷移动、化学反应、电压及相互影响等方面的差异与联系,并结合原电池、光导开关等实例,阐述其应用特点及优缺点。

什么是外电路和内电路

首先,我们要明白什么是电路。电路是指由导体或其他元件连接起来的闭合路径,能够让电流通过。我们平时见到的灯泡、手机、电脑等都是由不同的电路组成的。

电路一点通

“电路一点通”聚电路技术资源、电子电路、高品质电路图、电路原理图,每日电路赏析

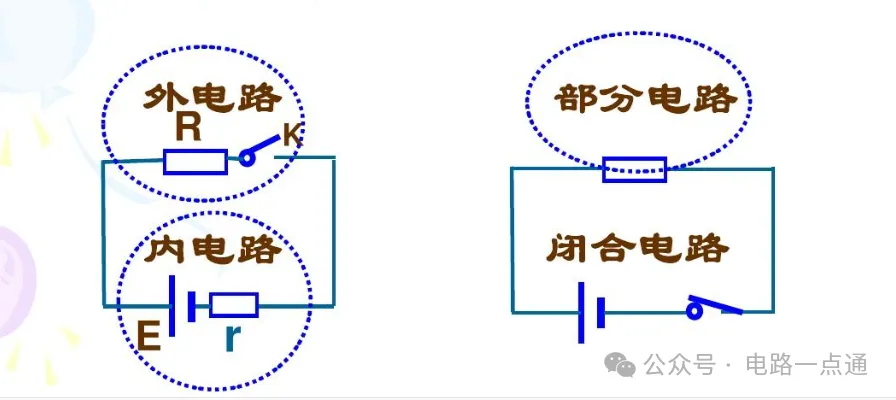

那么,外电路和内电路又是什么呢?简单来说,外电路是指电源以外的电路,而内电路是指电源内部的电路。这里的电源可以是干电池、充电器、发电机等能够提供或转换电能的装置。

举个例子,如果我们用一节干电池和一个小灯泡组成一个简单的回路,那么从干电池的正极出发,经过导线和小灯泡,再回到干电池的负极,这一部分就是外电路。而干电池内部由两种不同金属和一种化学物质组成,这一部分就是内电路。

在这个例子中,我们可以看到,外电路和内电路有不同的作用。外电路是用来连接用电器(如小灯泡)和导线的,它可以让用电器发光或运转。内电路是用来产生或转换电能的,它可以让干电池提供稳定的电压和电流。

那么,外电路和内电路之间有什么关系呢?它们之间有没有影响呢?

外电路和内电路的区别和联系

既然外电路和内电路有不同的定义,那么它们之间有什么区别呢?主要有以下几点:

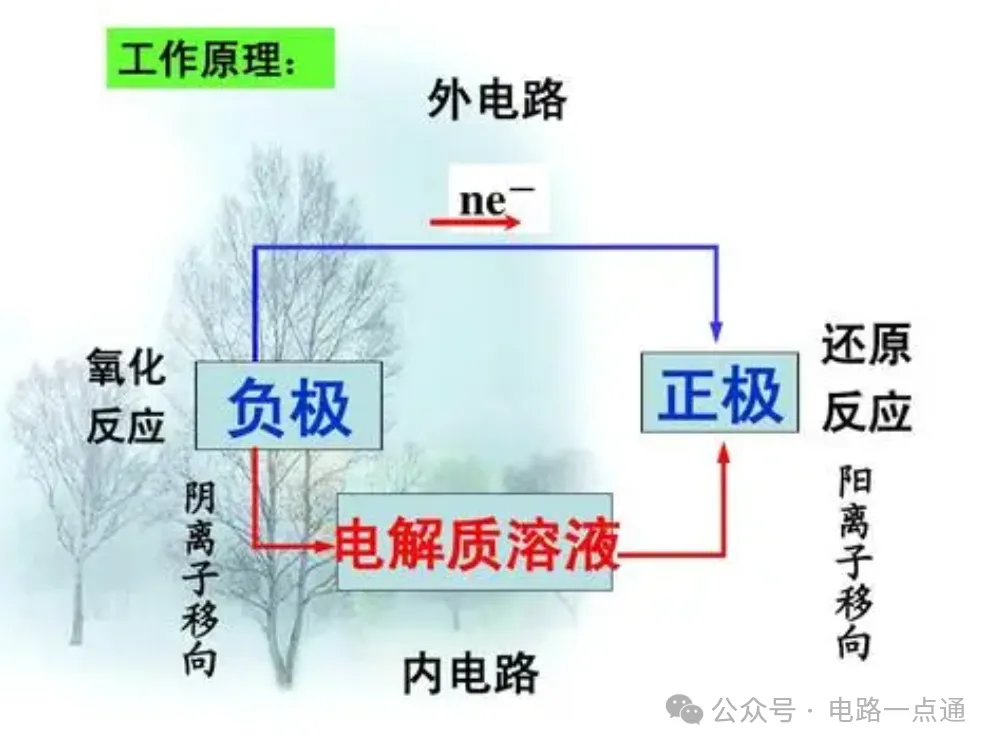

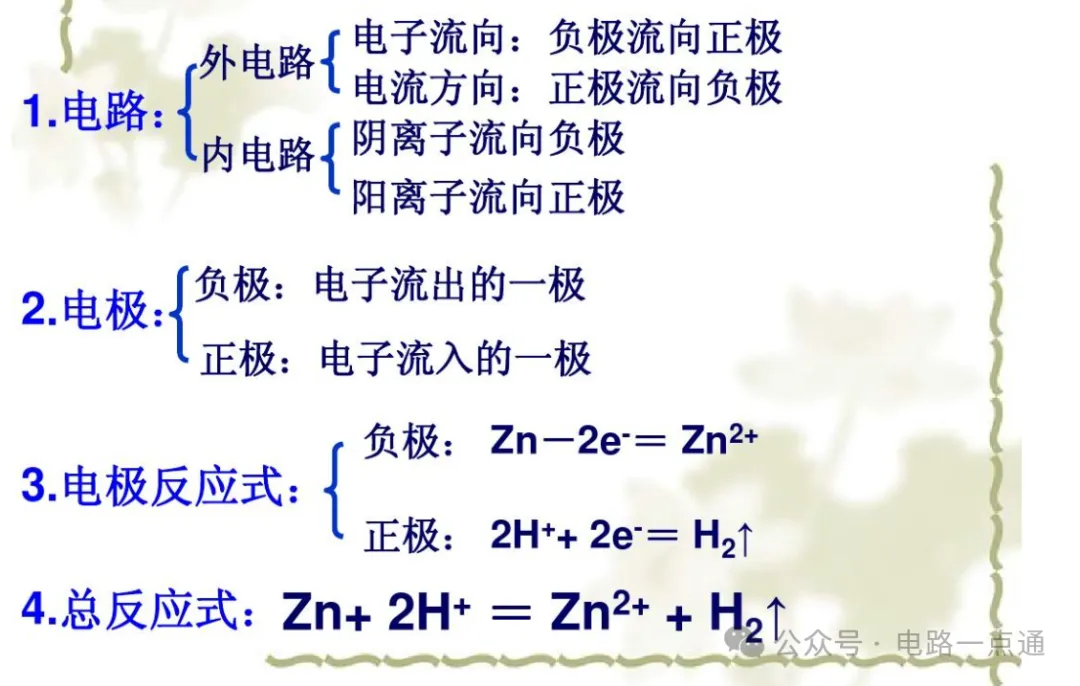

  1. 外电路和内电路中自由移动的电荷不同。在外电路中,自由移动的电荷是导线上的自由电子,它们从负极流向正极。在内电路中,自由移动的电荷是溶液中的阴离子和阳离子,它们分别从正极流向负极或从负极流向正极。这是因为在外电路中,导线是金属材料,它们有大量的自由电子可以随着电场移动。而在内电路中,溶液是液体材料,它们有大量的离子可以随着化学反应移动。
  2. 外电路和内电路中发生的化学反应不同。在外电路中,没有化学反应发生,只有电能的传输和转换。在内电路中,有化学反应发生,这是电源产生电动势的原因。例如,在干电池中,正极的锰氧化物和负极的锌分别发生氧化还原反应,释放出电子和能量。这是因为在外电路中,导线和用电器是稳定的物质,它们不会与其他物质发生化学变化。而在内电路中,电极和溶液是活泼的物质,它们会与其他物质发生化学变化。
  3. 外电路和内电路中的电压不同。在外电路中,电压是指两点间的电势差,它决定了电流的方向和大小。在内电路中,电压是指电源的电动势,它是指在开路状态下,电源两端的最大可能电势差。这是因为在外电路中,导线和用电器都有一定的阻抗(包括阻抗、感抗、容抗等),它们会消耗一部分的能量,并造成两点间的电势降低。而在内电路中,电极和溶液都有一定的内阻,它们也会消耗一部分的能量,并造成电源两端的电势降低。但是在开路状态下,外电路中没有电流通过,所以外电路的阻抗不起作用,只有内电路的内阻起作用,所以电源两端的电势差就是电动势。
  4. 外电路和内电路中存在着相互影响。一方面,外电路对内内电路有影响。外电路的电阻和电流会影响内电路的内阻和电动势。当外电路的电阻增大时,外电路的电流减小,内电路的内阻也减小,电动势也减小。当外电路的电阻减小时,外电路的电流增大,内电路的内阻也增大,电动势也增大。这是因为内电路中的化学反应会随着外电路的电流变化而变化,从而影响内电路的状态。
  5. 另一方面,内电路对外电路有影响。内电路的内阻和电动势会影响外电路的输出功率和效率。当内电路的内阻增大时,外电路的输出功率减小,效率也减小。当内电路的内阻减小时,外电路的输出功率增大,效率也增大。这是因为输出功率等于输入功率减去损耗功率,而损耗功率等于内阻乘以平方,所以内阻越小,损耗越小。

外电路和内电路的应用和优缺点

  1. 外电路和内电路不仅有区别,还有联系。它们在实际应用中都有各自的作用和优缺点。下面我们来看一些例子。
  2. 在原电池中,外电路和内电路是相互依存的。外电路是原电池的负载,它决定了原电池的输出功率和效率。内电路是原电池的能源,它决定了原电池的电动势和容量。外电路和内电路之间存在着欧姆定律的关系,即U=IR,其中U是原电池的电动势,I是外电路的电流,R是内外电路的总电阻。原电池的优点是能够直接将化学能转化为电能,方便携带和使用。缺点是容量有限,不能充电,会产生废弃物和污染。
  3. 在光导开关中,外电路和内电路是相互影响的。光导开关是一种利用光照控制半导体导通性能的开关,它可以实现高速、高灵敏、高可靠性的光-电信号转换。光导开关的外电路是指与半导体器件相连的输入输出 电路 ,它决定了光导开关的工作模式和性能指标。内电路是指半导体器件内部的载流子分布和迁移 电路 ,它决定了光导开关的响应时间和开关速度。外电路和内电路之间存在着载流子平衡的关系,即在稳态条件下,载流子产生率等于复合率。光导开关的优点是具有低功耗、低噪声、低串扰、高隔离度等特性。缺点是需要特殊的半导体材料和制备工艺,成本较高。
