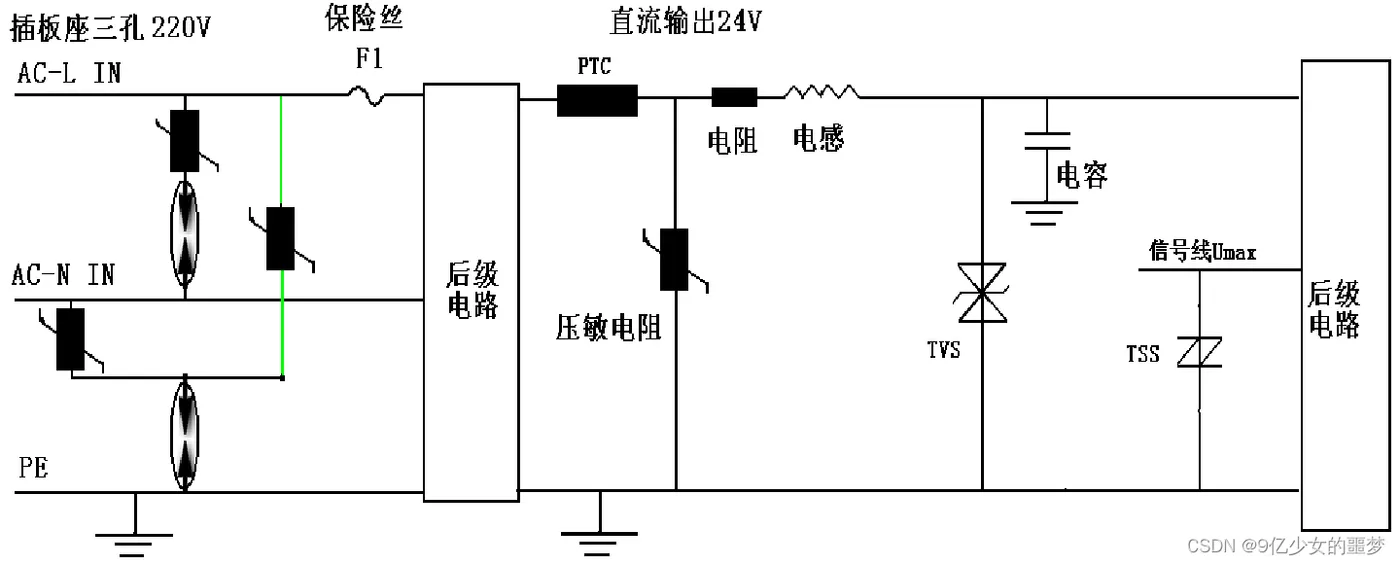

工作原理：气体放电，当两级间（两个箭头之间）电压足够大时，极间间隙将被放电击穿，由原来的绝缘状态转化为导电状态，类似短路。导电状态下两级间维持的电压很低，一般在20~50V之间。

特点：响应时间达到几百ns~几秒，在保护器件中相应最慢，通流量大。

用途：主要用于交流电源，防雷电路，直流电源口等高压防护，用在电源信号的最前端，保护后级电路。

失效模式：多数情况下为开路。

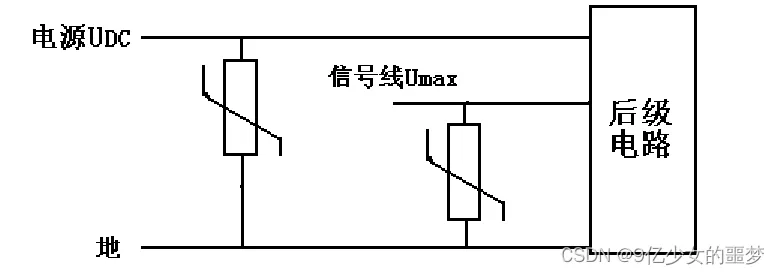

②压敏电阻

压敏电阻是一种限压型保护器件。

工作原理：当过电压出现在压敏电阻两端时，压敏电阻可将电压钳位到一个相对固定的电压值，从而保护后级电路。

特点：响应时间ns级。使用寿命较短。

选型注意：通流量优先选高的，压敏电压UB一般按直流电路(1.8_{2)*UDC，信号线1.2}1.5)*Umax设计。 Umax指信号线的最高电压。

失效模式：主要是短路。

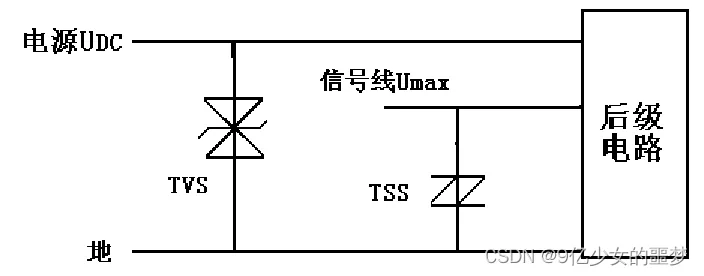

③电压钳位型瞬态抑制二极管TVS

TVS是一种限压型保护器件。 工作原理：当过电压出现在TVS两端时， TVS可将电压钳位到一个相对固定的电压值，从而保护后级电路。

特点：响应时间ps级。限压器件中最快的。通流量小，用于后级精细保护。可灵活选用单向或双向保护器件。使用寿命相对较长。

选型注意：通流量优先选高的，反向击穿电压一般按直流电路(1.8_{2)*UDC，信号线1.2}1.5)*Umax设计。 Umax指信号线的最高电压。

失效模式：主要是短路

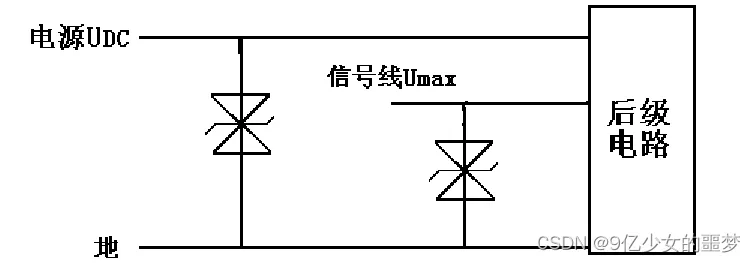

④电压开关型瞬态抑制二极管TSS

TSS是一种限压型保护器件。

工作原理：当击穿电压出现在TSS两端时， TSS将把电压钳位到比击穿电压更低的接近0V的水平上，之后TSS持续这种短路状态，直到通过TSS的电流降到临界值以下后，恢复开路。

特点：响应时间ps级。通流量比TVS大，保护效果比TVS好。适合于信号电平较高的信号线保护。 选型注意：通流量优先选高的，信号线的工作电流要低于TSS的临界恢复电流，反向击穿电压一般按信号线1.2~1.5)*Umax设计。 Umax指信号线的最高电压。

失效模式：主要是短路。

⑤热敏电阻PTC

PTC是一种限流保护器件。区别于NTC。

工作原理：PTC的电阻值随流过的电流的增大而迅速增大，从而起到限流的作用。

特点：响应时间ms级。

失效模式：主要是开路。

⑥保险管，熔断器，空气开关

⑦电感 ，电阻，电容, 磁珠
