01、实战案例：Excel绘制甘特图

(1) 准备原始数据。

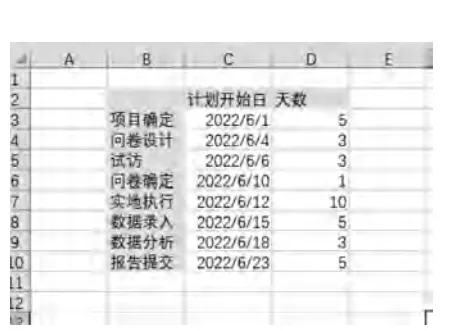

先分析一下这个计划：从2022年6月1日到2022年7月1日，总共31天，原始数据如图1所示。

■ 图1 甘特图原始数据

(2) 制作图表。

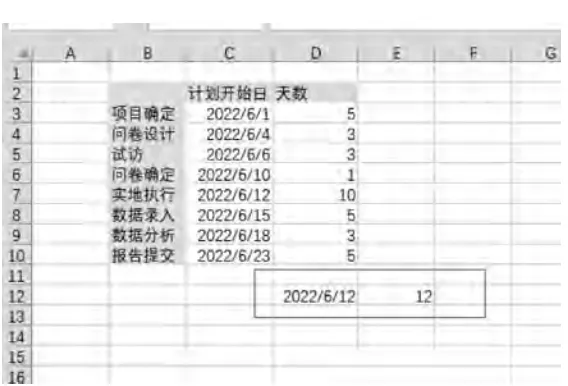

任意找一个单元格，输入0~30的任意数字(共31天)，如在D13单元格输入11，然后在C13单元格输入公式=D13+C3，在这种情况下，显示的是2022/6/12，如图2所示。

■图2 输入公式

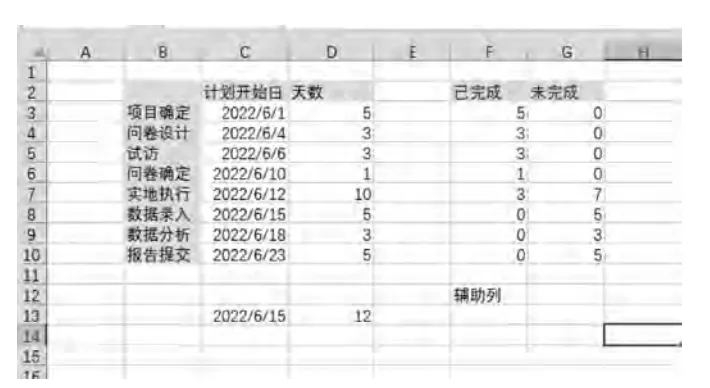

在F、G两列中插入辅助系列：已完成和未完成，如图3所示。

■ 图3 添加辅助列

已完成系列的公式，以F3单元格为例：

=IF(C3>=$C$13,0,IF(C3+D3>=$C$13,$C$13-C3,D3))

未完成系列的公式，以G3单元格为例：

=D3-F3

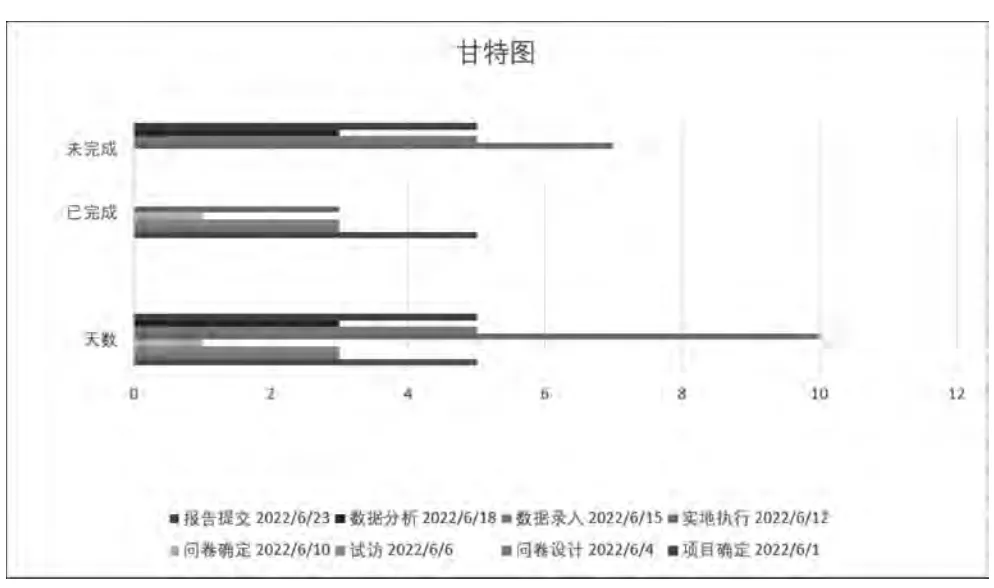

选中B、C、F、G列相应数据，插入堆积条形图，如图4所示。

■ 图4 甘特图实例

一个简单的项目管理甘特图就制作完成了，横轴为时间，纵轴为需求名称。矩形块左端为需求开始时间，右端为结束时间，若矩形块有灰色部分，即为需求尚未完成。
