6.2 查询
SolidWorks 2012中文版从入门到精通
查询功能主要是查询所建模型的表面积、体积及质量等相关信息，计算设计零部件的结构强度、安全因子等。SolidWorks提供了3种查询功能，即测量、质量特性与截面属性。这3个命令按钮位于“工具”工具栏中。
6.2.1 测量
测量功能可以测量草图、三维模型、装配体或者工程图中直线、点、曲面、基准面的距离、角度、半径、大小，以及它们之间的距离、角度、半径或尺寸。当测量两个实体之间的距离时，deltaX、Y和Z的距离会显示出来。当选择一个顶点或草图点时，会显示其x、y和z的坐标值。
下面结合实例介绍测量点坐标、测量距离、测量面积与周长的操作步骤。
【案例6-3】案例视频内容光盘路径为“X:动画演示第6章6.3查询.avi”。
（1）打开随书光盘中的源文件“X:源文件ch66.3.SLDPRT”，如图6-5所示。
（2）单击“工具”菜单栏中的“测量”命令，或者单击“工具”工具栏中的（测量）图片 12按钮，系统弹出“测量”对话框。
（3）测量点坐标。测量点坐标主要用来测量草图中的点、模型中的顶点坐标。单击如图6-5所示的点1，在“测量”对话框中便会显示该点的坐标值，如图6-6所示。

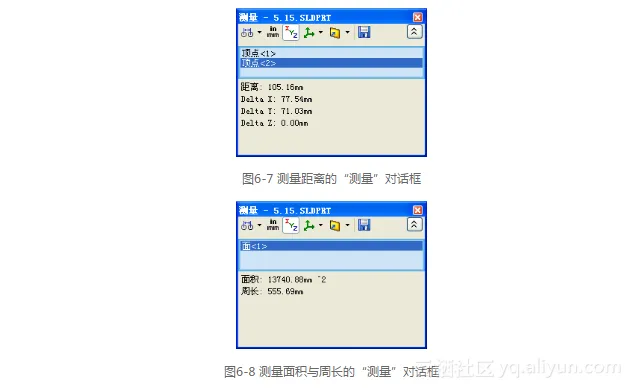

（4）测量距离。测量距离主要用来测量两点、两条边和两面之间的距离。单击如图6-5所示的点1和点2，在“测量”对话框中便会显示所选两点的绝对距离以及x、y和z坐标的差值，如图6-7所示。
（5）测量面积与周长。测量面积与周长主要用来测量实体某一表面的面积与周长。单击如图6-5所示的面3，在“测量”对话框中便会显示该面的面积与周长，如图6-8所示。
技巧荟萃
执行“测量”命令时，可以不必关闭对话框而切换不同的文件。当前激活的文件名会出现在“测量”对话框的顶部，如果选择了已激活文件中的某一测量项目，则对话框中的测量信息会自动更新。
6.2.2 质量特性
质量特性功能可以测量模型实体的质量、体积、表面积与惯性矩等。
下面结合实例介绍质量特性的操作步骤。
【案例6-4】案例视频内容光盘路径为“X:动画演示第6章6.4质量.avi”。
（1）打开随书光盘中的源文件“X:源文件ch66.4. SLDPRT”，如图6-5所示。

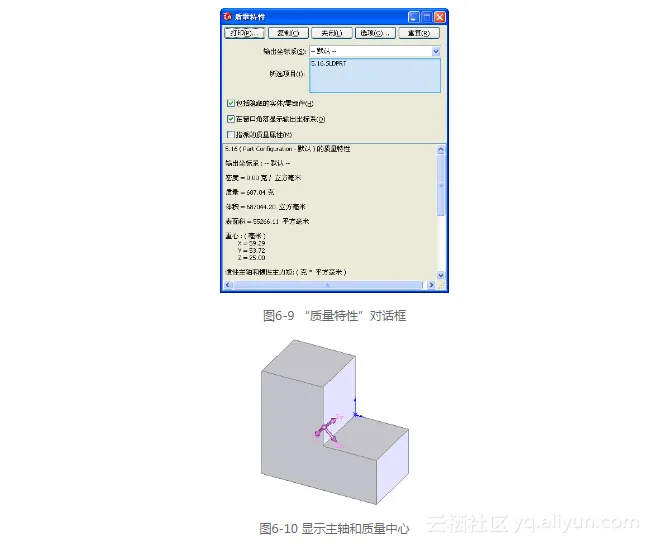

（2）单击“工具”菜单栏中的“质量特性”命令，或者单击“工具”工具栏中的（质量特性）图片 17按钮，系统弹出的“质量特性”对话框如图6-9所示。在该对话框中会自动计算出该模型实体的质量、体积、表面积与惯性矩等，模型实体的主轴和质量中心显示在视图中，如图6-10所示。

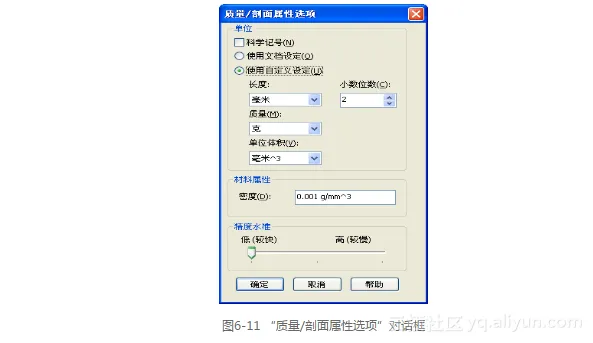

（3）单击“质量特性”对话框中的“选项”按钮，系统弹出“质量/剖面属性选项”对话框，如图6-11所示。勾选“使用自定义设定”单选钮，在“材料属性”选项组的“密度”文本框中可以设置模型实体的密度。
技巧荟萃
在计算另一个零件的质量特性时，不需要关闭“质量特性”对话框，选择需要计算的零部件，然后单击“重算”按钮即可。
6.2.3 截面属性
截面属性可以查询草图、模型实体重平面或者剖面的某些特性，如截面面积、截面重心的坐标、在重心的面惯性矩、在重心的面惯性极力矩、位于主轴和零件轴之间的角度以及面心的二次矩等。下面结合实例介绍截面属性的操作步骤。
【案例6-5】案例视频内容光盘路径为“X:动画演示第6章6.5剖面.avi”。

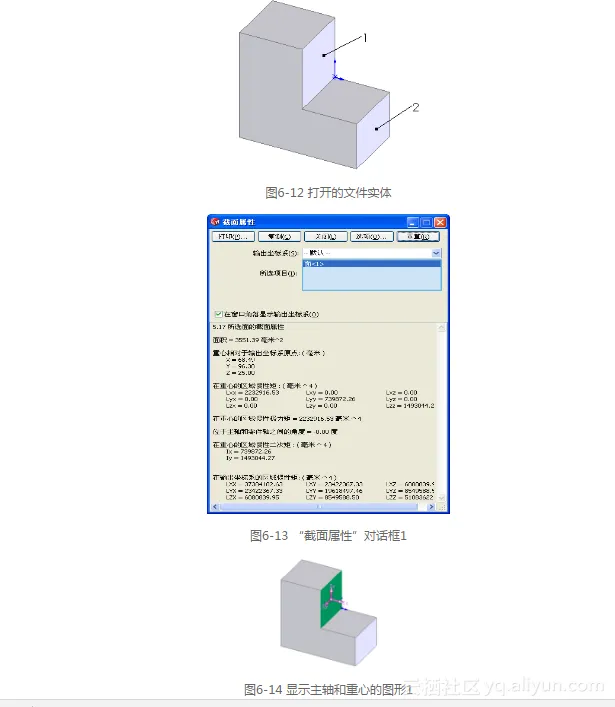

（1）打开随书光盘中的源文件“X:源文件ch66.5.SLDPRT”，如图6-12所示。
（2）单击“工具”菜单栏中的“截面属性”命令，或者单击“工具”工具栏中的（剖面属性）图片 21按钮，系统弹出“截面属性”对话框。
（3）单击如图6-12所示的面1，然后单击“截面属性”对话框中的“重算”按钮，计算结果出现在该对话框中，如图6-13所示。所选截面的主轴和重心显示在视图中，如图6-14所示。

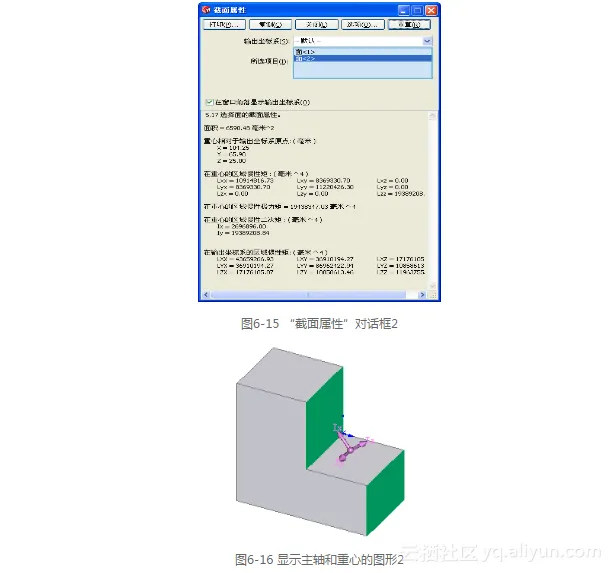

截面属性不仅可以查询单个截面的属性，还可以查询多个平行截面的联合属性。图6-15所示为图6-14中面1和面2的联合属性，图6-16所示为面1和面2的主轴和重心显示。
