前言

在 JNI 开发中，必然需要用到 so 库，那么你清楚 so 库从加载到卸载的全过程吗？

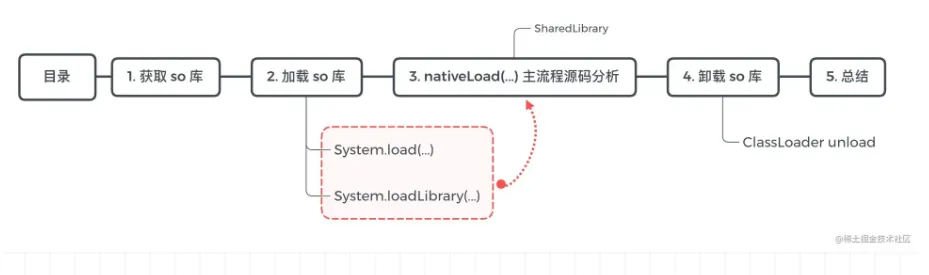

在这篇文章里，我将带你建立对 so 库从加载进内存到卸载整个过程的理解。另外，文末的应试建议也不要错过哦，如果能帮上忙，请务必点赞加关注，这真的对我非常重要。

1. 获取 so 库

关于获取 so 库的具体步骤，我在这篇文章里讨论，《NDK | 一篇文章开启你的 NDK 技能树》，请关注。通常来说，最终生成的 so 库命名为lib[name].so，例如系统内置的 so 库：

2. 加载 so 库

首先，让我们看看加载 so 库的入口，加载动态库需要使用System.load(...) 或 System.loadLibrary(...)。通常来说，都会放在static {}中执行。

System.java

public static void load(String filename) {
    1. 委派给 Runtime#load0(...)
    Runtime.getRuntime().load0(VMStack.getStackClass1(), filename);
}
public static void loadLibrary(String libname) {
    2. 委派给 Runtime#loadLibrary0(...)
    Runtime.getRuntime().loadLibrary0(VMStack.getCallingClassLoader(), libname);
}
复制代码

其中，getCallingClassLoader()返回的是加载调用者使用的 ClassLoader。

2.1 Runtime#load0(...) 源码分析

Runtime.java

-> 1（已简化）
synchronized void load0(Class<?> fromClass, String filename) {
    1.1 检查是否为绝对路径
    if (!(new File(filename).isAbsolute())) {
        throw new UnsatisfiedLinkError("Expecting an absolute path of the library: " + filename);
    }
    1.2 调用 nativeLoad(【绝对路径】) 加载动态库
    String error = nativeLoad(filename, fromClass.getClassLoader());
    if (error != null) {
        throw new UnsatisfiedLinkError(error);
    }
}
复制代码

可以看到，Runtime#load0(...)的逻辑比较简单：

1.1 确保参数filename是一个绝对路径
1.2 调用nativeLoad(【绝对路径】)加载动态库，这个方法我在 第 3 节 nativeLoad(...) 主流程源码分析 说。

2.2 Runtime#loadLibrary0(...) 源码分析

Runtime.java

-> 2（已简化）
synchronized void loadLibrary0(ClassLoader loader, String libname) {
    2.1 检查是否出现路径分隔符
    if (libname.indexOf((int)File.separatorChar) != -1) {
        throw new UnsatisfiedLinkError("Directory separator should not appear in library name: " + libname);
    }
    String libraryName = libname;
    2.2 ClassLoader 非空
    if (loader != null) {
        2.2.1 根据动态库名称查询动态库的绝对路径
        String filename = loader.findLibrary(libraryName);
        if (filename == null) {
            throw new UnsatisfiedLinkError(...);
        }
        2.2.2 调用 nativeLoad(【绝对路径】) 加载动态库
        String error = nativeLoad(filename, loader);
        if (error != null) {
            throw new UnsatisfiedLinkError(error);
        }
        return;
    }
    2.3 ClassLoader 为空（丑丑也不知道什么场景会为空）
    2.3.1 拼接 lib 前缀与.so 后缀
    String filename = System.mapLibraryName(libraryName);
    List<String> candidates = new ArrayList<String>();
    2.3.2 遍历每个 so 库存储路径
    String lastError = null;
    for (String directory : getLibPaths()) {
        String candidate = directory + filename;
        candidates.add(candidate);
        2.3.3 调用 nativeLoad(【绝对路径】) 加载动态库
        String error = nativeLoad(candidate, loader);
        if (error == null) {
            return
        }
    }
    throw new UnsatisfiedLinkError(...);
}
复制代码

可以看到，Runtime#loadLibrary0(...) 主要分为 ClassLoader 为非空与为空两种情况。

先看 ClassLoader 非空的情况：

2.2.1 调用ClassLoader#findLibrary(libraryName)查询动态库的绝对路径，这个方法我后文再说。

2.2.2 调用nativeLoad(【绝对路径】)加载动态库

再看下 ClassLoader 为空的情况（一般不会）：

System.java

-> 2.3.1
public static native String mapLibraryName(String libname);
复制代码

System.c

JNIEXPORT jstring JNICALL
System_mapLibraryName(JNIEnv *env, jclass ign, jstring libname) {
    1、libname 拼接 JNI_LIB_PREFIX（lib） 前缀
    2、libname 拼接 JNI_LIB_SUFFIX（.so） 后缀
}
复制代码

jvm_md.h

#define JNI_LIB_PREFIX "lib"
#define JNI_LIB_SUFFIX ".so"
复制代码

Runtime.java

-> 2.3.2（已简化，源码基于 DCL 单例）
private String[] getLibPaths() {
    String javaLibraryPath = System.getProperty("java.library.path");
    String[] paths = javaLibraryPath.split(":");
    return paths;
}
复制代码

2.3.1 调用 native 方法System.mapLibraryName()，拼接 lib 前缀与.so 后缀
2.3.2 调用System.getProperty("java.library.path")获取系统 so 库存储路径
2.3.3 遍历每个 so 库存储路径，拼接除动态库的绝对路径，调用nativeLoad(【绝对路径】)加载动态库

关于 System.getProperty("java.library.path") 的源码分析，在我之前写过的一篇文章里讲过：《NDK | 带你探究 getProperty() 获取系统属性原理》，这里我简单复述一下：

1、"java.library.path"这个属性是由运行环境管理的；

2、对于 64 位系统，返回的是"/system/lib64" 、 "/vendor/lib64"；

3、对于 32 位系统，返回的是"/system/lib" 、 "/vendor/lib"。

可以看到，对于 ClassLoader 非空和为空两种情况，其实最后都需要调用nativeLoad(【绝对路径】)加载动态库，这其实和Runtime#load0(...)的逻辑一致。这个方法我在 第 3 节 nativeLoad(...) 主流程源码分析 说。

2.3 ClassLoader#findLibrary(libraryName) 源码分析

对了，在前面讲到 ClassLoader 非空的情况时，ClassLoader#findLibrary(libraryName)还没有分析，现在讲下。在 Android 系统中，ClassLoader 通常是 PathClassLoader：

PathClassLoader.java

public class PathClassLoader extends BaseDexClassLoader {
    public PathClassLoader(String dexPath, ClassLoader parent) {
        super(dexPath, null, null, parent);
    }
    public PathClassLoader(String dexPath, String librarySearchPath, ClassLoader parent) {
        super(dexPath, null, librarySearchPath, parent);
    }
}
复制代码

BaseDexClassLoader.java

public class BaseDexClassLoader extends ClassLoader {
    public BaseDexClassLoader(String dexPath, File optimizedDirectory, String librarySearchPath, ClassLoader parent, boolean isTrusted) {
        super(parent);
        this.pathList = new DexPathList(this, dexPath, librarySearchPath, null, isTrusted);
    }
    public String findLibrary(String name) {
        return pathList.findLibrary(name);
    }
    ...
}
复制代码

PathClassLoader 没用重写findLibrary()，所以主要的逻辑还是在 BaseDexClassLoader 中，最终是委派给 DexPathList 处理的：

DexPathList.java

-> 2.2.1 根据动态库名称查询动态库的绝对路径
public String findLibrary(String libraryName) {
    1、拼接 lib 前缀与.so 后缀
    String fileName = System.mapLibraryName(libraryName);
    2、遍历 nativeLibraryPathElements 路径
    for (NativeLibraryElement element : nativeLibraryPathElements) {
        3、搜索目标 so 库
        String path = element.findNativeLibrary(fileName);
        if (path != null) {
            return path;
        }
    }
    return null;
}
NativeLibraryElement[] nativeLibraryPathElements;
private Element[] dexElements;
private final List<File> nativeLibraryDirectories;
private final List<File> systemNativeLibraryDirectories;
public DexPathList(ClassLoader definingContext, String dexPath, String librarySearchPath, File optimizedDirectory) {
    this(definingContext, dexPath, librarySearchPath, optimizedDirectory, false);
}
0、 初始化
DexPathList(ClassLoader definingContext, String dexPath, String librarySearchPath, File optimizedDirectory, boolean isTrusted) {
    ...
    所有 Dex 文件
    this.dexElements = makeDexElements(splitDexPath(dexPath), optimizedDirectory, suppressedExceptions, definingContext, isTrusted);
    app 目录的 so 库路径
    this.nativeLibraryDirectories = splitPaths(librarySearchPath, false);
    系统的 so 库路径（"java.library.path")）
    this.systemNativeLibraryDirectories = splitPaths(System.getProperty("java.library.path"), true);
    记录 app 和系统的 so 库路径
    List<File> allNativeLibraryDirectories = new ArrayList<>(nativeLibraryDirectories);
    allNativeLibraryDirectories.addAll(systemNativeLibraryDirectories);
    this.nativeLibraryPathElements = makePathElements(allNativeLibraryDirectories);
    ...
}
复制代码

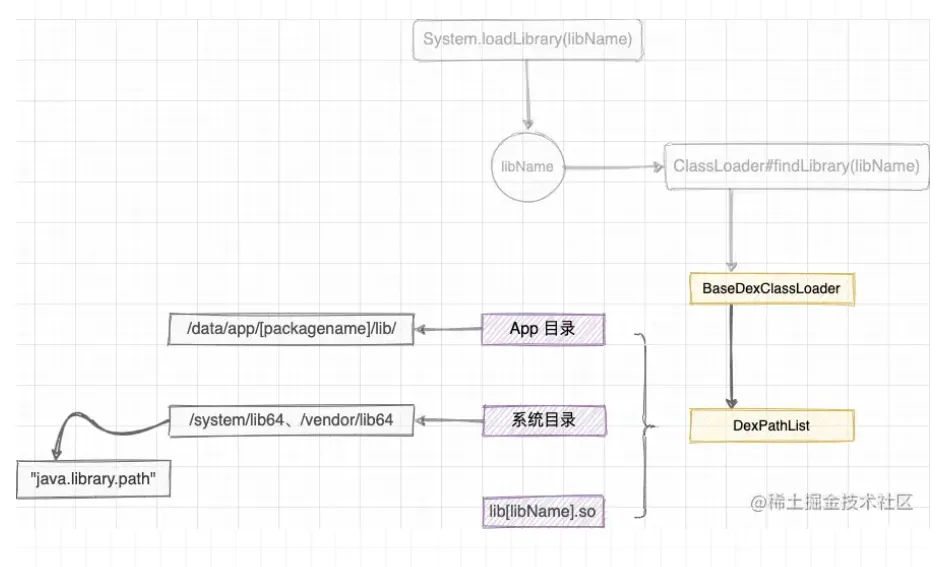

可以看到，DexPathList#findLibrary(...)主要分为 3 个步骤：

1、拼接 lib 前缀与.so 后缀
2、遍历nativeLibraryPathElements路径
3、搜索目标 so 库，如果存在，返回拼接后的绝对路径

其中nativeLibraryPathElements路径由两部分组成：

1、app 目录下的 so 库路径（/data/app/[packagename]/lib/arm64）
2、系统 so 库存储路径（/system/lib64、/vendor/lib64）

Native libraries may exist in both the system and application library paths, and we use this search order:

This class loader's library path for application librarie (librarySearchPath):

1.1. Native library directories

1.2. Path to libraries in apk-files

The VM's library path from the system property for system libraries also known as java.library.path

2.4 小结

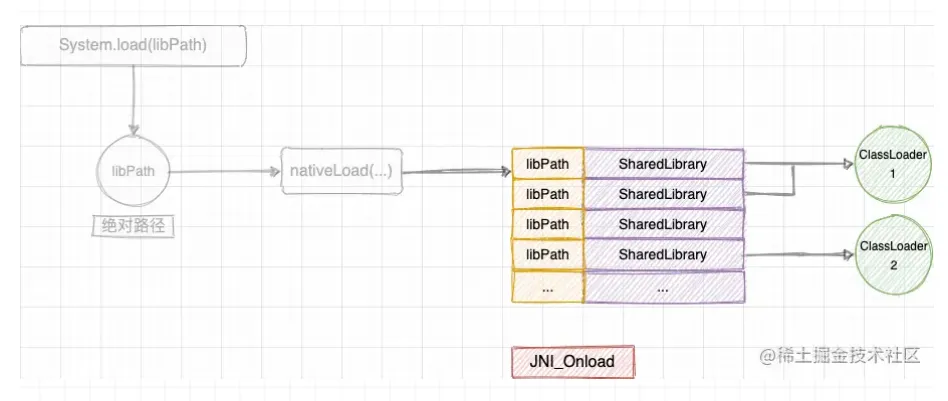

最后，总结System.load(...)或System.loadLibrary(...)的异同：

不同点：

System.load(...)指定的是 so 库的绝对路径，只会在该路径搜索 so 库；
System.loadLibrary(...)指定的是 so 库的名称，查找时会自动拼接 lib 前缀和 .so 后缀，并在 app 路径和系统路径搜索。

共同点：

两个方法最终都得到一个绝对路径，并调用 native 方法 nativeLoad(【绝对路径】)加载动态库。

到目前为止，调用栈如下：

System.loadLibrary(libPath)
-> Runtime.load0(libPath)
    -> nativeLoad(libPath)
System.loadLibrary(libName)
-> Runtime.loadLibrary0(libNane)
    -> ClassLoader#findLibrary(libName)-> DexPathList#findLibrary(libName)
    -> nativeLoad(libPath)
复制代码

3. nativeLoad(...) 主流程源码分析

经过前面的分析，取到 so 库的绝对路径之后，最终是调用 native 方法nativeLoad(...)加载 so 库，相关源码如下：

Runtime.java

-> 1.2 / 2.2.2 / 2.3.3
private static native String nativeLoad(String filename, ClassLoader loader);
复制代码

Runtime.c

JNIEXPORT jstring JNICALL
Runtime_nativeLoad(JNIEnv* env, jclass ignored, jstring javaFilename, jobject javaLoader) {
    return JVM_NativeLoad(env, javaFilename, javaLoader);
}
复制代码

最终调用到：java_vm_ext.cc

共享库列表
std::unique_ptr<Libraries> libraries_;
已简化
bool JavaVMExt::LoadNativeLibrary(JNIEnv* env,
                                  const std::string& path,
                                  jobject class_loader,
                                  std::string* error_msg) {
    SharedLibrary* library;
    Thread* self = Thread::Current();
    1、检查是否已经加载过
    library = libraries_->Get(path);
    2、已经加载过，跳过
    if (library != nullptr) {
        ...
        return true;
    }
    3、调用 dlopen 打开 so 库
    void* handle = dlopen(path,RTLD_NOW);
    4、创建共享库
    std::unique_ptr<SharedLibrary> new_library(
        new SharedLibrary(env,
                          self,
                          path,
                          handle,
                          needs_native_bridge,
                          关注点：共享库中持有 ClassLoader（卸载 so 库时用到）
                          class_loader,
                          class_loader_allocator));
    5、将共享库记录到 libraries_ 表中
    libraries_->Put(path, library);
    6、调用 so 库中的 JNI_OnLoad 方法
    void* sym = dlsym(library,"JNI_OnLoad");
    typedef int (*JNI_OnLoadFn)(JavaVM*, void*);
    JNI_OnLoadFn jni_on_load = reinterpret_cast<JNI_OnLoadFn>(sym);
    int version = (*jni_on_load)(this, nullptr);
    return true
}
复制代码

上面的代码已经非常简化了，主要关注以下几点：

1、检查是否已经加载过（libraries_记录了已经加载过的 so 库）；
2、如果已经加载过，跳过；
3、调用dlopen打开 so 库；
4、创建共享库SharedLibrary，这个就是 so 库的内存表示，需要注意的是，SharedLibrary 和 ClassLoader 是有关联的（SharedLibrary 持有了 ClassLoader），这一点在卸载 so 库的时候会用到；
5、将共享库记录到libraries_表中；
6、调用 so 库中的JNI_OnLoad方法，返回值是jint类型，告诉虚拟机此 so 库使用的 JNI版本

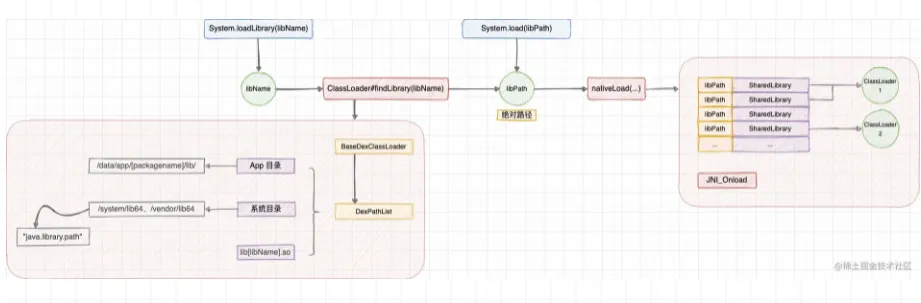

整个加载的过程：

4. 卸载 so 库

JDK 没有提供直接卸载 so 库的方法，而是 在ClassLoader 卸载时跟随卸载，具体触发的地方在虚拟机堆执行垃圾回收的源码：

heap.cc

collector::GcType Heap::CollectGarbageInternal(collector::GcType gc_type,
                                               GcCause gc_cause,
                                               bool clear_soft_references) {
    ...
    soa.Vm()->UnloadNativeLibraries();
}
复制代码

这里我们只关注与共享库有关的代码，最终调用到：java_vm_ext.cc

已简化
void UnloadNativeLibraries(){
    1、遍历共享库列表 libraries_
    for (auto it = libraries_.begin(); it != libraries_.end(); ) {
        SharedLibrary* const library = it->second;
        2、检查关联的 ClassLoader 是否卸载（unload）
        const jweak class_loader = library->GetClassLoader();
        if (class_loader != nullptr && self->IsJWeakCleared(class_loader)) {
            3、记录需要卸载的共享库
            unload_libraries.push_back(library);
            it = libraries_.erase(it);
        } else {
            ++it;
        }
    }
    4、遍历需要卸载的共享库，执行 JNI_OnUnloadFn()
    typedef void (*JNI_OnUnloadFn)(JavaVM*, void*);
    for (auto library : unload_libraries) {
        void* const sym = dlsym(library, "JNI_OnUnload")
        JNI_OnUnloadFn jni_on_unload = reinterpret_cast<JNI_OnUnloadFn>(sym);
        jni_on_unload(self->GetJniEnv()->GetVm(), nullptr);
        5、回收内存
        delete library;
    }
}
复制代码

上面的代码已经非常简化了，主要关注以下几点：

1、遍历共享库列表libraries_
2、检查关联的 ClassLoader 是否卸载（unload）
3、记录需要卸载的共享库
4、遍历需要卸载的共享库，执行JNI_OnUnload()，返回值是void
5、回收内存

5. 总结

应试建议 1、应知晓 so 库加载到卸载的大体过程，主要分为：确定 so 库绝对路径、nativeLoad 加载进内存、ClassLoader 卸载时跟随卸载；

2、应知晓搜索 so 库的路径，分为 App 路径和系统路径

3、应知晓JNI_OnLoad 与JNI_OnUnLoad 的执行时机（分别在加载与卸载时执行）
