1.7 参考基准面
在【FeatureManager设计树】中默认提供前视、上视以及右视基准面，除了默认的基准面外，可以生成参考基准面。
在SolidWorks中，参考基准面的用途很多，总结为以下几项。
- 作为草图绘制平面。
- 作为视图定向参考。
- 作为装配时零件相互配合的参考面。
- 作为尺寸标注的参考。
- 作为模型生成剖面视图的参考面。
- 作为拔模特征的参考面。

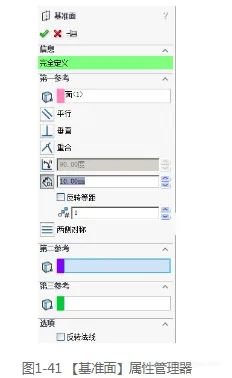

参考基准面的属性设置方法为：单击【参考几何体】工具栏中的图片 1（基准面）按钮（或者选择【插入】|【参考几何体】|【基准面】菜单命令），在【PropertyManager】中弹出【基准面】属性管理器，如图1-41所示。
在【第一参考】选项组中，选择需要生成的基准面类型及项目。主要有如下几个选项。
- （平行）：通过模型的表面生成一个基准面。
- （重合）：通过一个点、线和面生成基准面。
- （垂直）：可以生成垂直于一条边线、轴线或者平面的基准面。
- （两面夹角）：通过一条边线（或者轴线、草图线等）与一个面（或者基准面）以一定夹角生成基准面。
- （等距距离）：在平行于一个面（或者基准面）的指定距离生成等距基准面。首先选择一个平面（或者基准面），然后设置距离数值。
【反转等距】：勾选此选项，在相反的方向生成基准面。
