0 简介
统一建模语言(Unified Modeling Language，UML )，非专利的第三代建模和规约语言。一种用于说明、可视化、构建和编写一个正在开发的面向对象的、软件密集系统的制品的开放方法。
UML展现了一系列最佳工程实践，这些最佳实践在对大规模复杂系统进行建模方面，特别是在软件架构层次已经被验证有效。
UML2.2共定义了14种图示，分类如下：
结构式图形
系统式的建模：
- 静态图(类图,对象图,包图)
- 实现图(组件图，部署图)
- 剖面图
- 复合结构图
行为式图形
系统模型中触发的事件：
- 活动图
- 状态图
- 用例图
交互式图形
属于行为式图形子集合，强调系统模型中资料流程：
- 通信图
- 交互概述图( UML2.0 )
- 时序图( UML2.0 )
- 时间图( UML2.0 )

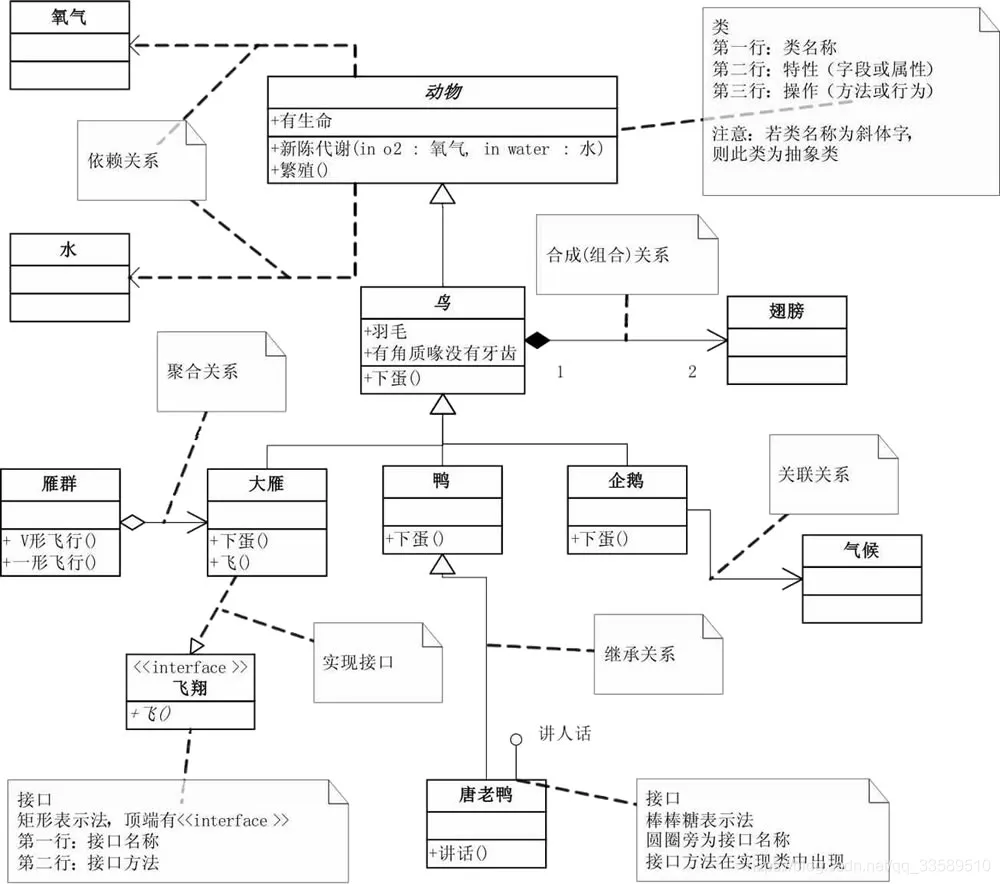

UML 类图
- Class Diagram:用于表示类、接口、实例等之间相互的静态关系
- 虽然名字叫类图,但类图中并不只有类
UML 全用例
UML箭头方向：子类=》父类
可能会认为子类是以父类为基础的，箭头应从父类指向子类。定义子类时需要通过extends关键字指定父类。子类一定是知道父类定义的，但父类并不知道子类的定义。只有知道对方信息时才能指向对方。
所以箭头方向是从子类指向父类
三角箭头

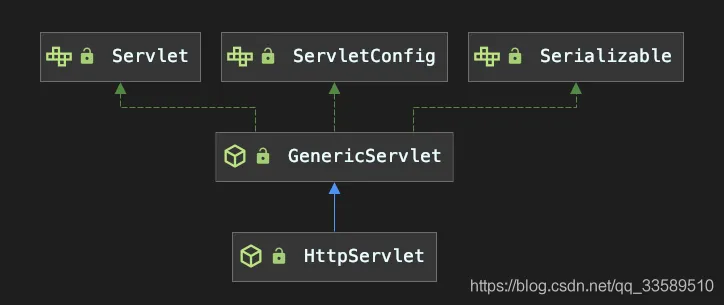

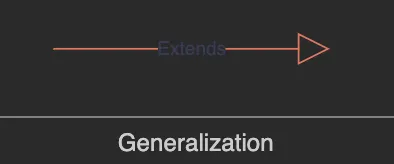

实线-继承
is-a关系，扩展目的，不虚，很结实。

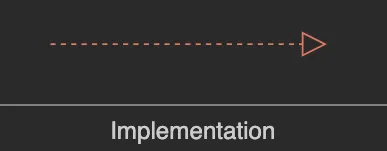

虚线-实现
虚线代表”虚”，无实体。

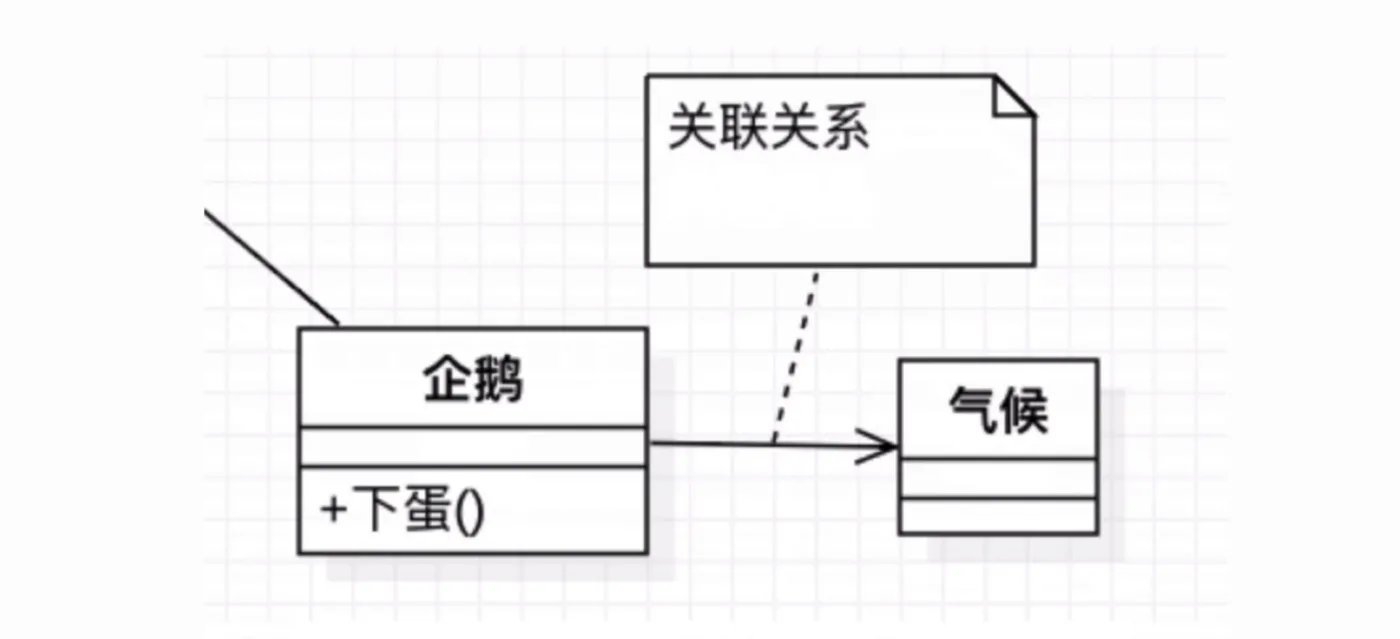

实线-关联 虚线-依赖
◆虚线-依赖关系:临时用一下,若即若离,虚无缥缈,若有若无
表示一种使用关系,一个类需要借助另一个类来实现功能
一般是一个类使用另-个类做为参数使用, 或作为返回值
◆实线-关联关系:关系稳定,实打实的关系,铁哥们
表示一个类对象和另一个类对象有关联
通常是一个类中有另一个类对象做为属性
如下两种用菱形表示，像一个盛东西的器皿（如盘子）：

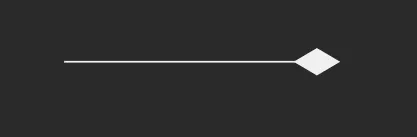

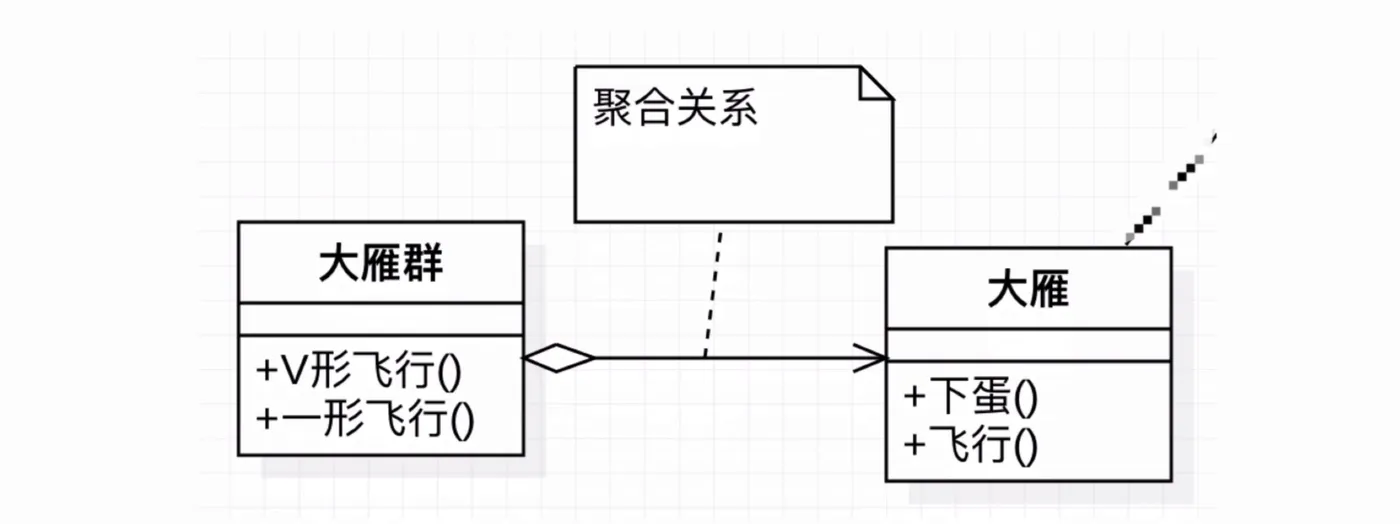

空心菱形 - 聚合
- 聚合：代表空器皿里可以放很多相同东西，聚在一起(箭头方向所指的类)
- 整体和局部的关系，两者有独立生命周期，
has a关系
- 弱关系
- 消极的词：弱-空

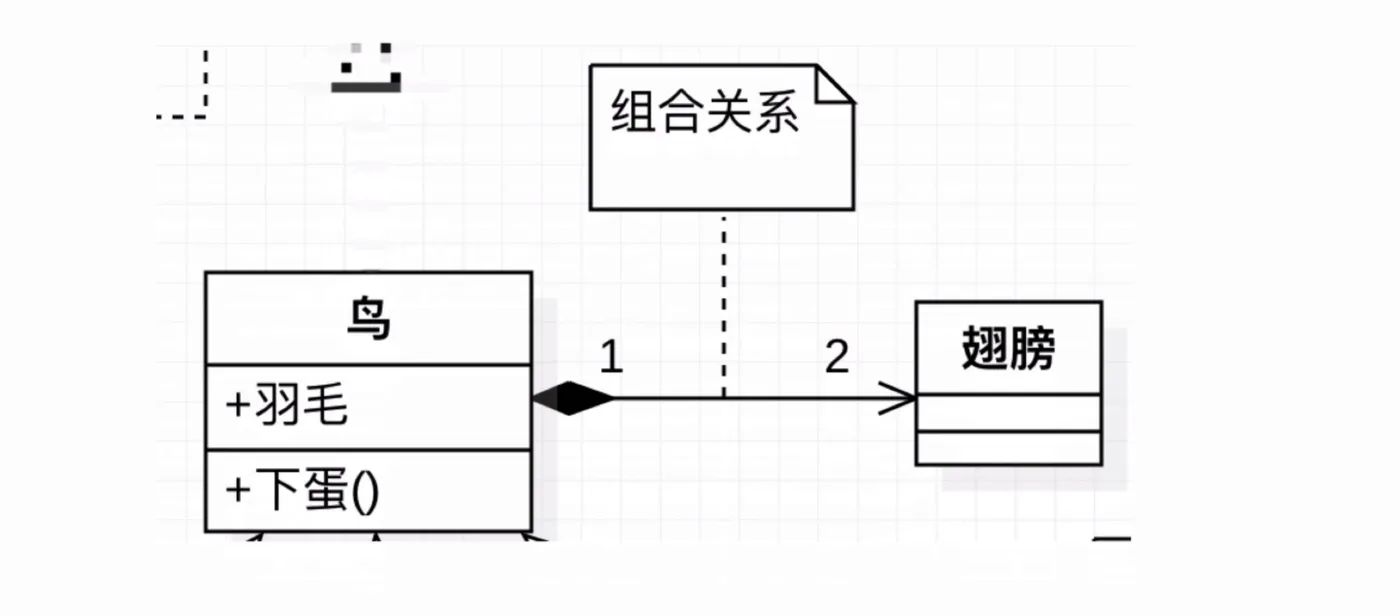

实心菱形 - 组合

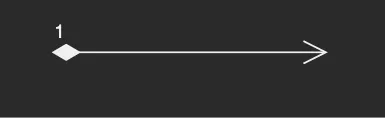

整体与局部的关系，和聚合关系相比，关系更加强烈
二者有相同的生命周期，contains-a关系
强关系，积极的词:强 - 满
常见数字表达及含义，假设有A类和B类，数字标记在A类侧
0..1:0或1个实例.
0..*:0或多个实例.
1..1:1个实例.
1 : 只能有一个实例.
1.. * : 至少有一个实例.
时序图

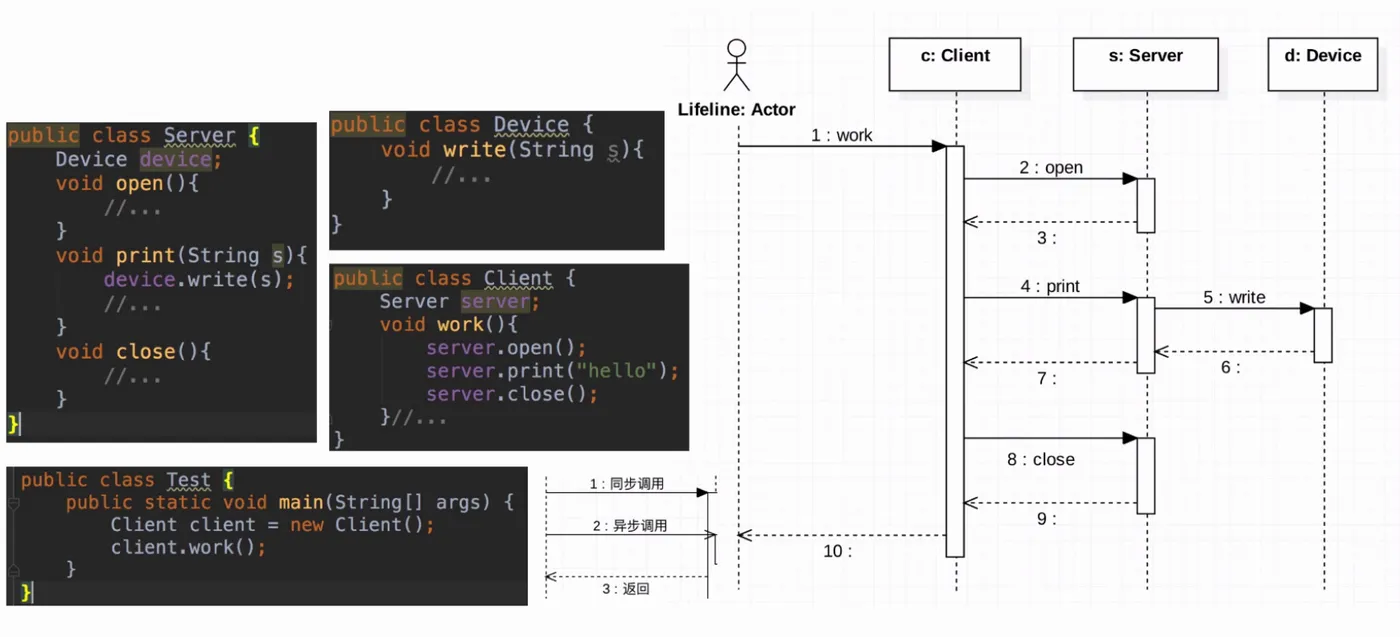

Sequence Diagram :是显示对象之间交互的图,这些对象是按时间顺序排列的。
时序图中包括的建模元素主要有:
- 对象( Actor)
- 生命线( Lifeline )
- 控制焦点( Focus of control)
- 消息( Message )
