💥1 概述
节点电压法是以节点电压为未知量分析电路的方法，是求解线性电路的一种常用的方法。在国
内的教材和授课过程中，往往会把节点电压法归纳推广为一般的节点电压方程的标准形式，只要记住该方程形式各个系数的含义，学生就可以利用该标准形式求解节点电压，从而得到电路的响应[1~6]。
例如一个具有n+1个独立节点的电路，n个节点电压方程的标准形式为：
式中，unk为未知待求的节点 k 的节点电压；Gkk 为节点k的自电导，恒为正；Gjk为节点j和节点k之间的互电导，恒为负；iSkk为流入节点k的所有电流源电流的代数和，这里的电流源也包括由实际电压源经等效变换得到的电流源。 节点电压方程的标准形式简单，规律性较强，学生只要多加练习，就可以较容易地掌握并运用。但当应用节点电压方程的标准形式（式1）求解电路时，还是会遇到一些问题。如对于含有短路支路，并且该支路电流是受控源控制量时，仍然采用传统的标准形式就无法得出正确的结果。
IEEE 14节点系统被广泛用作各种研究的案例，如短路分析，潮流研究，互连电网问题等。

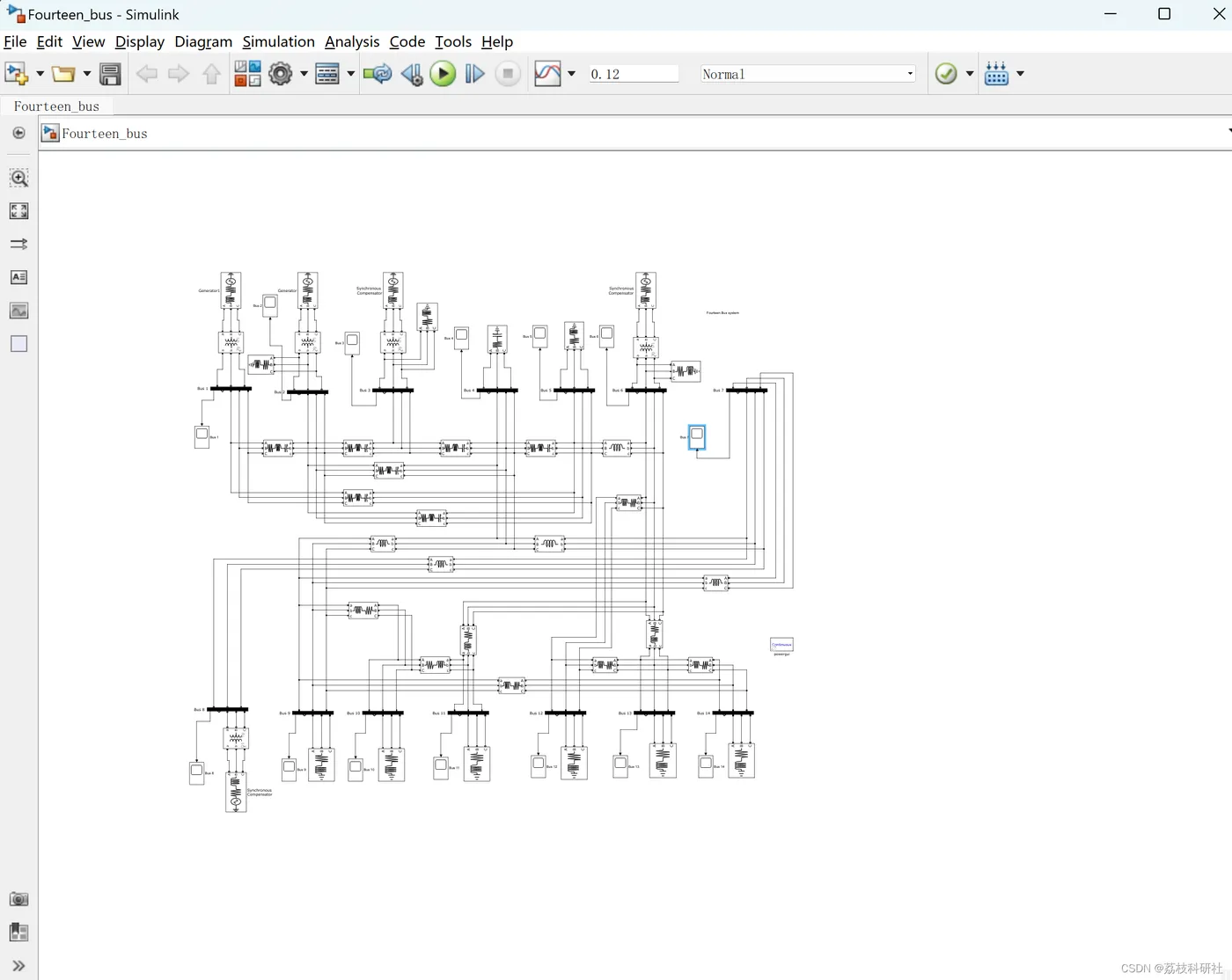

下面展现接线图：
📚2 运行结果

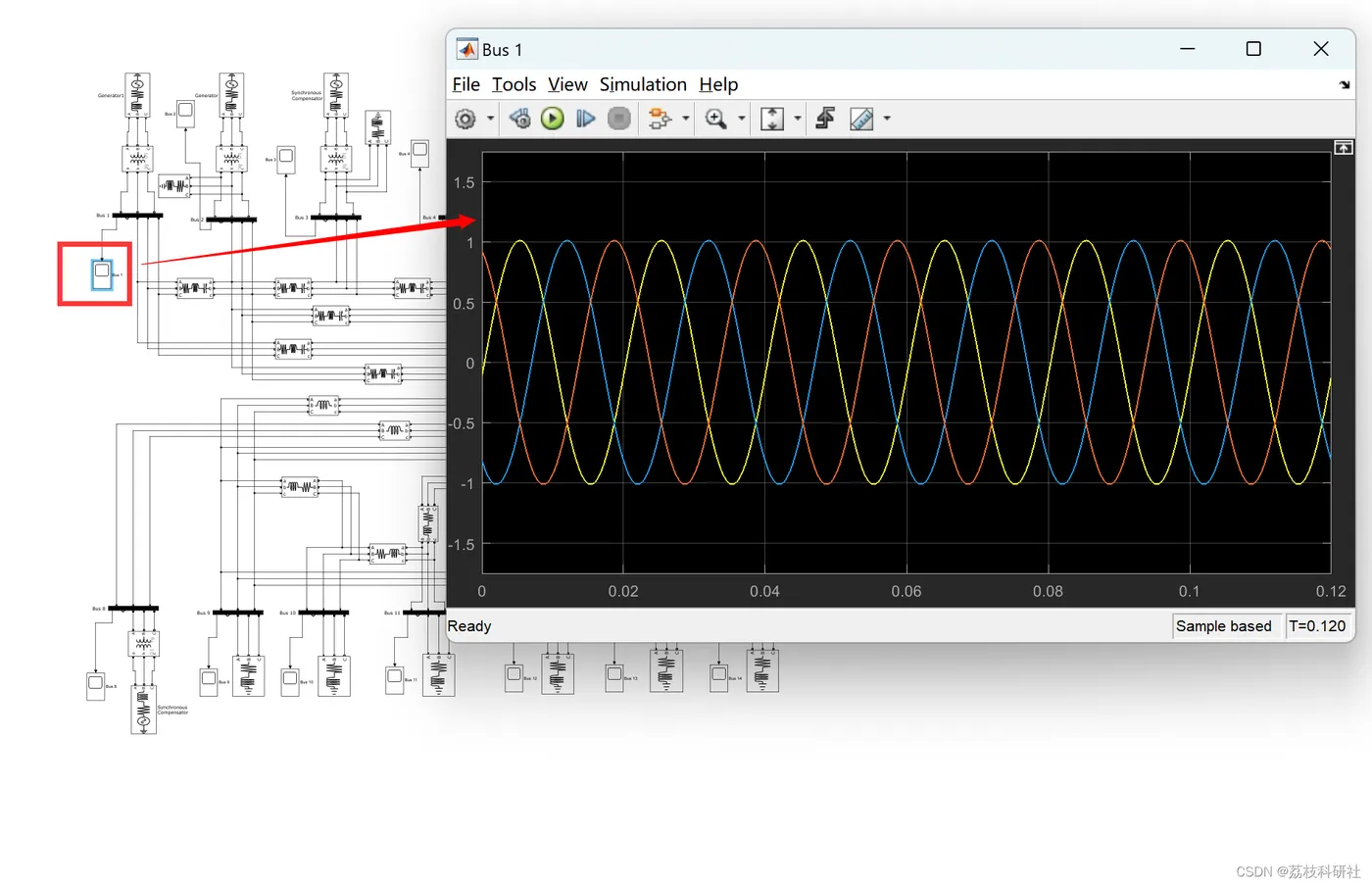

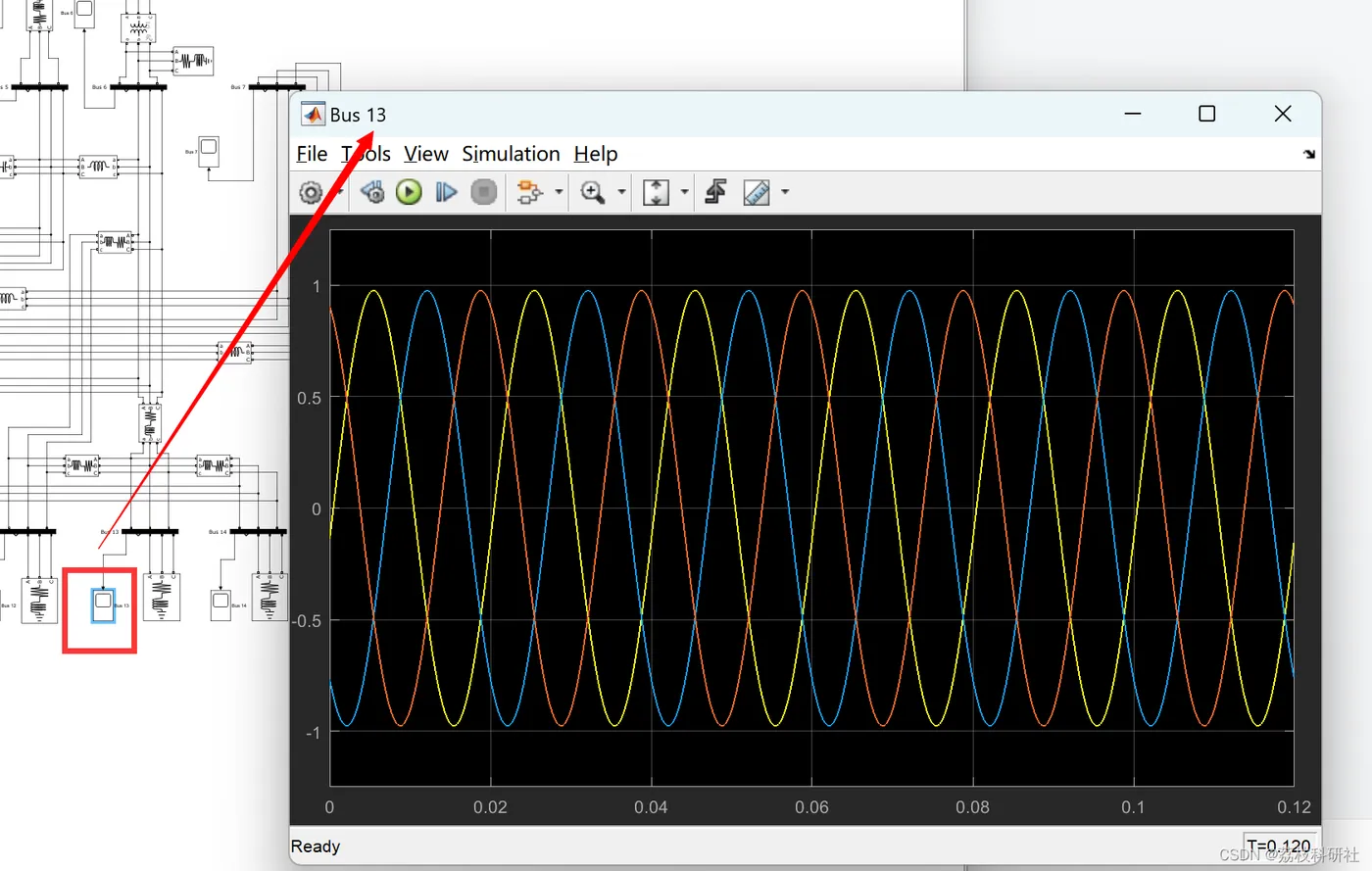

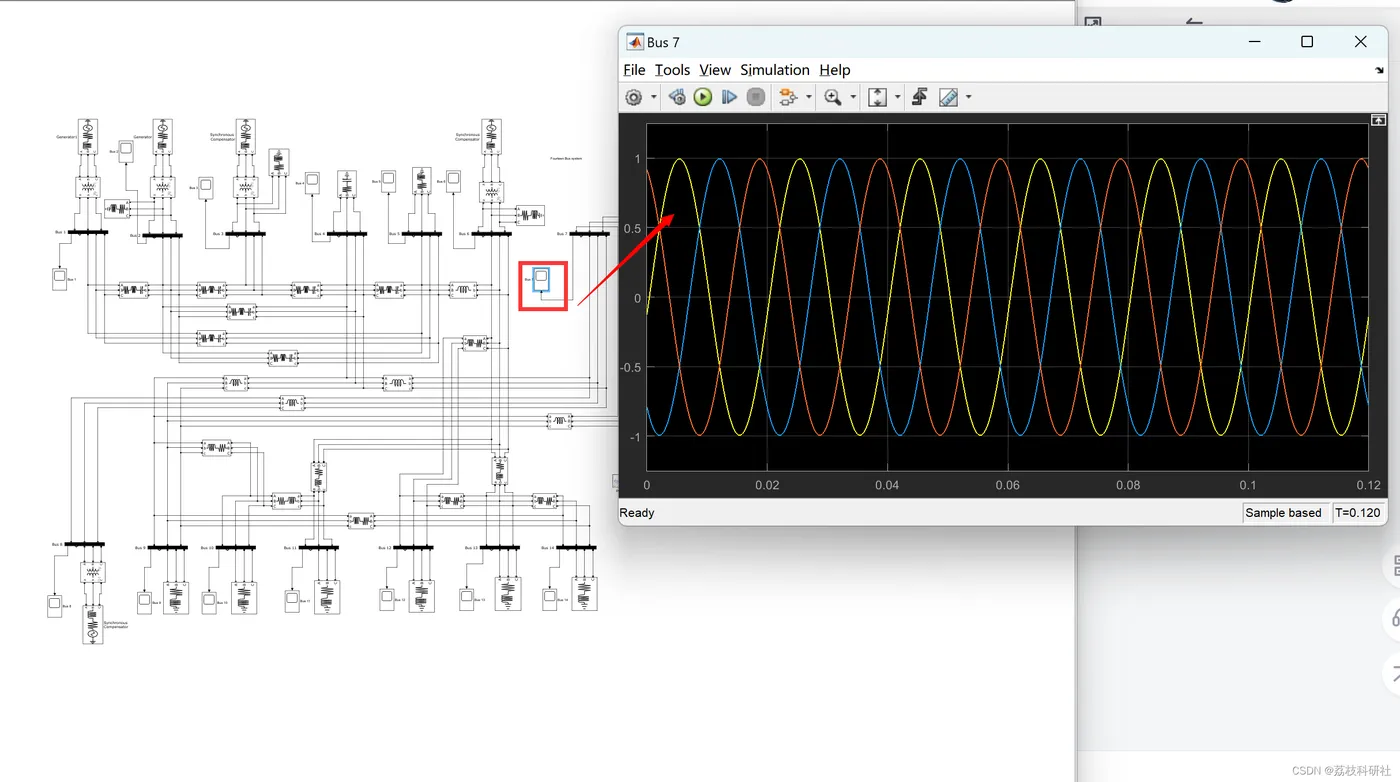

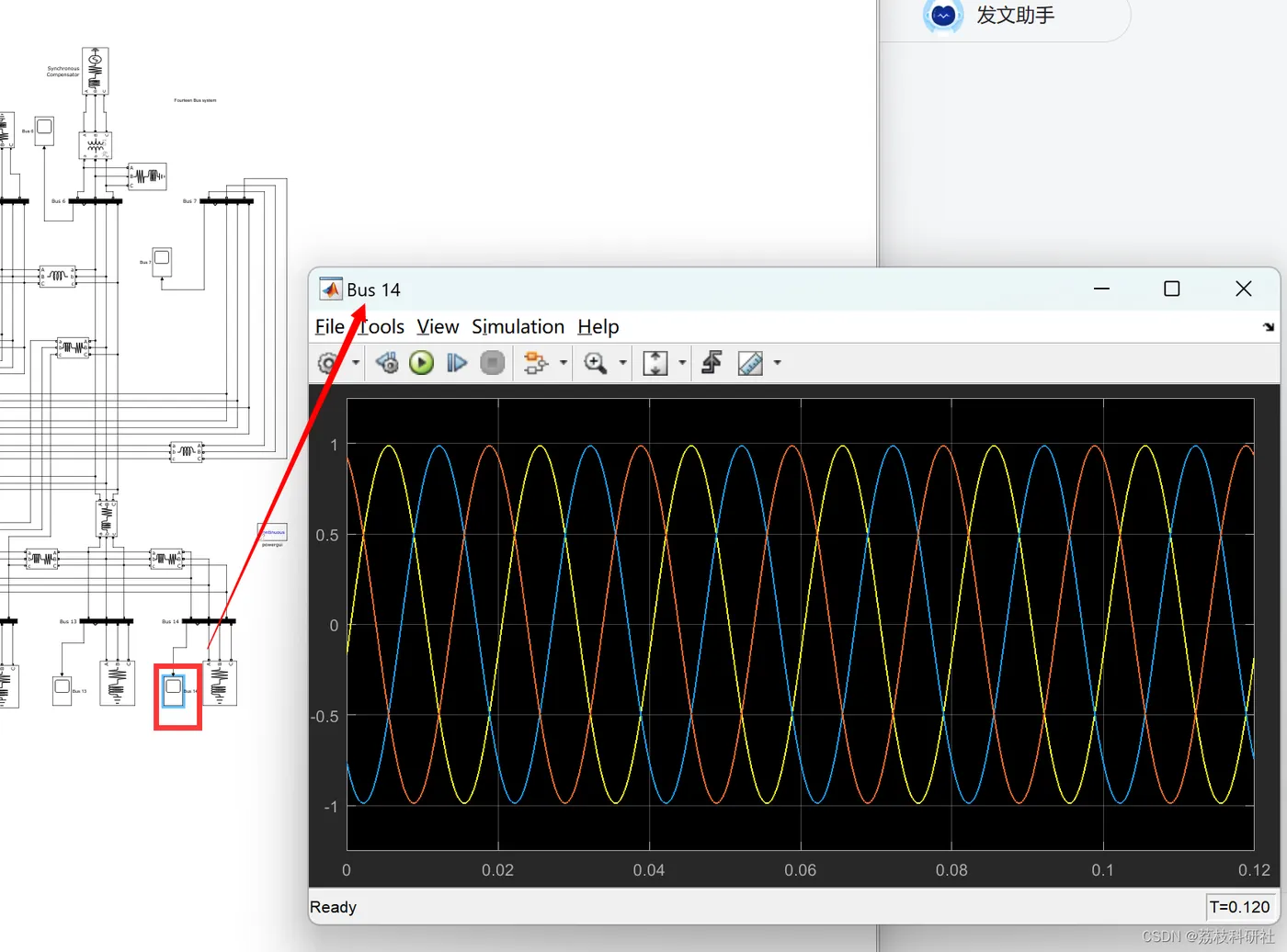

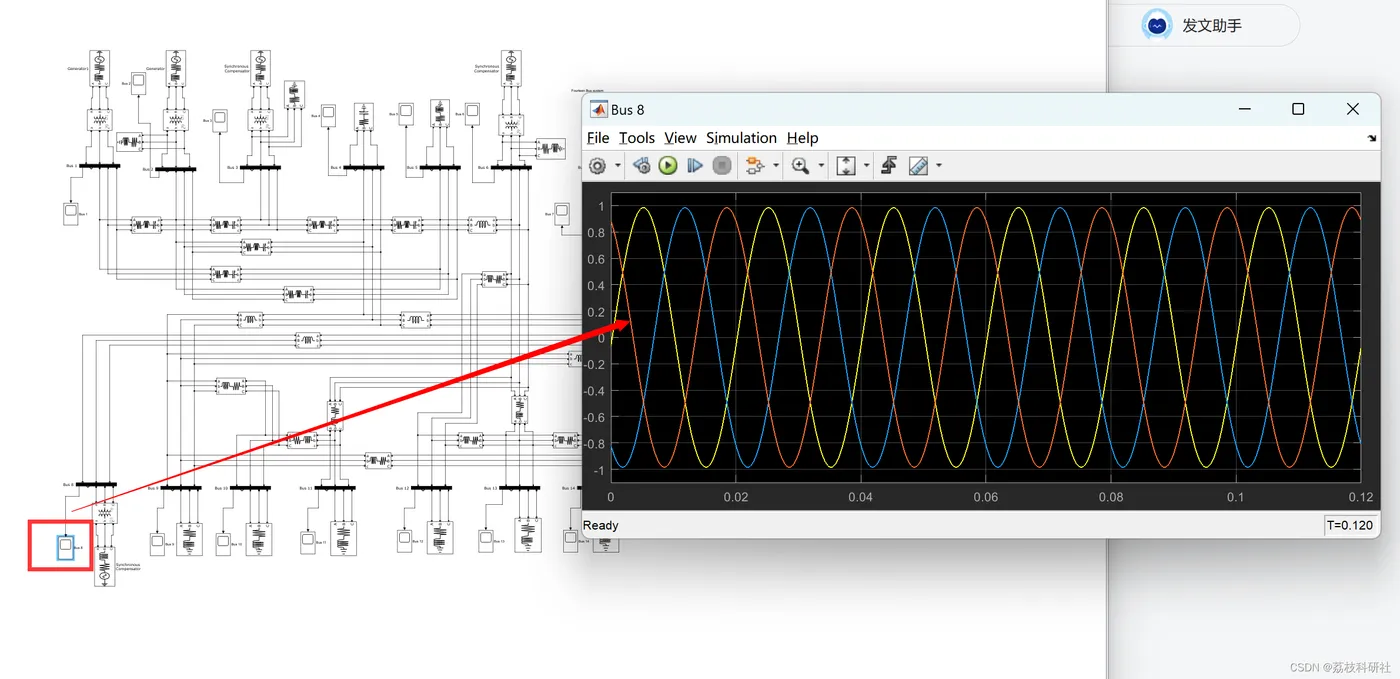

部分运行结果图：
