1.安全区域的概念

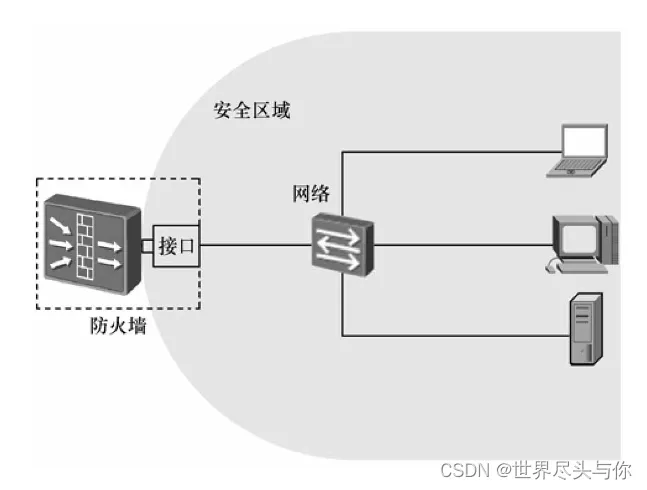

安全区域（Security Zone），简称为区域（Zone）。安全区域是一个或多个接口的集合，防火墙通过安全区域来划分网络、标识报文流动的“路线”。一般来说，当报文在不同的安全区域之间流动时才会受到控制。

默认情况下，报文在不同的安全区域之间流动时受到控制，报文在同一个安全区域内流动时不受控制🙌

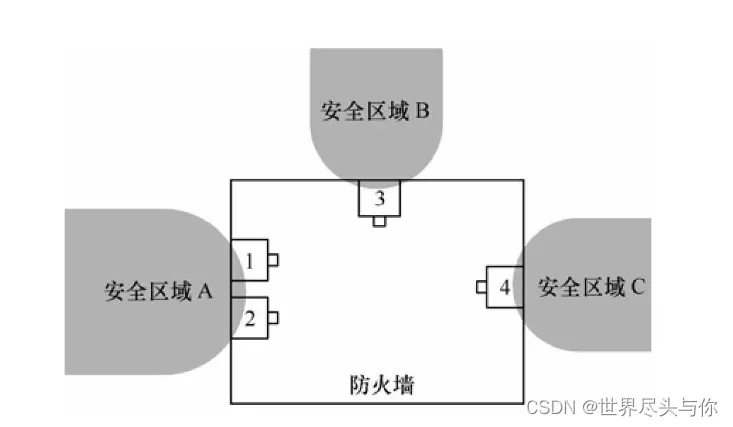

防火墙通过接口来连接网络，将接口划分到安全区域后，通过接口就能把安全区域和网络关联起来。通常说某个安全区域，也可以表示该安全区域中接口所连接的网络。

2.华为防火墙的安全区域实践

华为防火墙上已经默认为大家提供三个安全区域，分别是Trust、DMZ和Untrust。光从名字看就知道这三个安全区域很有内涵。

Trust区域。该区域内网络的受信任程度高，通常用来定义内部用户所在的网络。

DMZ区域。该区域内网络的受信任程度中等，通常用来定义内部服务器所在的网络

Untrust区域。该区域代表的是不受信任的网络，通常用来定义Internet等不安全的网络。

当内部网络中的用户访问Internet时，报文在防火墙上的路线是从Trust区域到Untrust区域；当Internet上的用户访问内部服务器时，报文在防火墙上的路线是从Untrust区域到DMZ区域。

3.防火墙Local区域

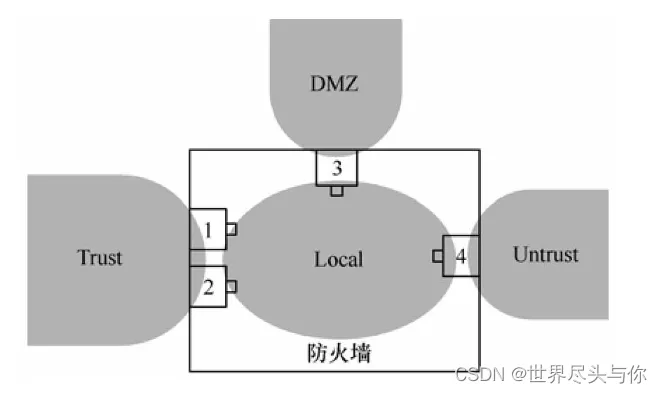

防火墙上提供Local区域，代表防火墙本身。凡是由防火墙主动发出的报文均可认为是从Local区域中发出，凡是需要防火墙响应并处理（而不是转发）的报文均可认为是由Local区域接收。

4.报文在安全区域之间流动的方向

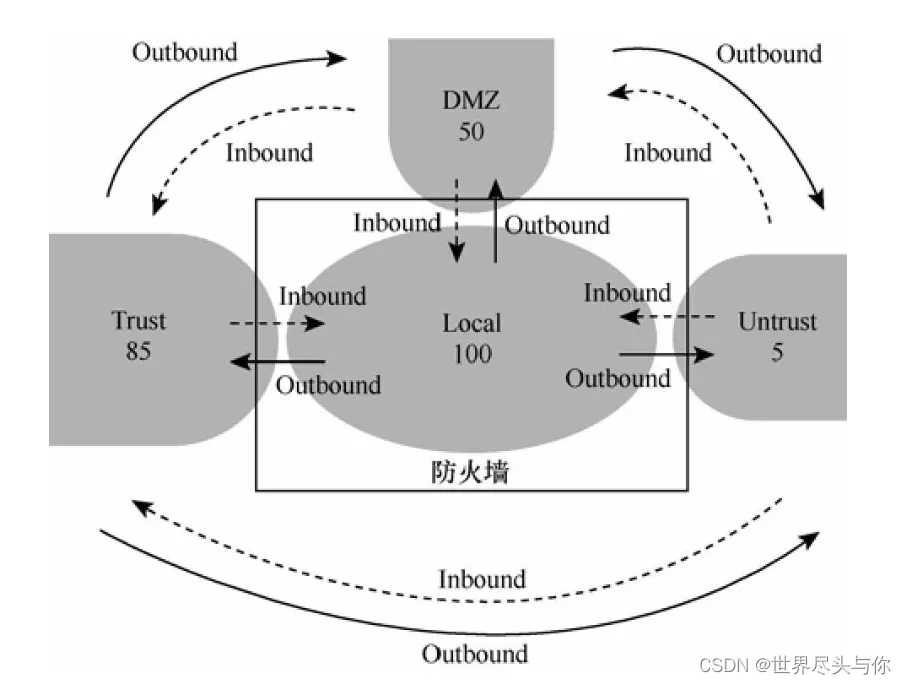

在华为防火墙上，每个安全区域都必须有一个安全级别，该安全级别是唯一的，用1～100的数字表示，数字越大，则代表该区域内的网络越可信。对于默认的安全区域，它们的安全级别是固定的：Local区域的安全级别是100, Trust区域的安全级别是85, DMZ区域的安全级别是50, Untrust区域的安全级别是5。

报文从低级别的安全区域向高级别的安全区域流动时为入方向（Inbound），报文从由高级别的安全区域向低级别的安全区域流动时为出方向（Outbound）💕

那么，防火墙如何判断报文在哪两个安全区域之间流动呢？

源安全区域很容易确定，防火墙从哪个接口接收到报文，该接口所属的安全区域就是报文的源安全区域。

确定目的安全区域时分两种情况：

三层模式下，防火墙通过查找路由表确定报文将要从哪个接口发出，该接口所属的安全区域就是报文的目的安全区域；

二层模式下，防火墙通过查找MAC地址转发表确定报文将要从哪个接口发出，该接口所属的安全区域就是报文的目的安全区域。源安全区域和目的安全区域确定后，就可以知道报文是在哪两个安全区域之间流动了。

源安全区域不能简单地根据收到报文的接口来确定，此时防火墙会采用“反向查找路由表”的方式来确定原始报文的源安全区域。具体来说，防火墙会把原始报文中的源地址假设成是目的地址，然后通过查找路由表确定这个目的地址的报文将要从哪个接口发出，该接口所属的安全区域是报文将要去往的安全区域。反过来说，报文也就是从该安全区域发出的，所以反查路由表得到的这个安全区域就是报文的源安全区域

5.安全区域的配置

物理接口的配置

安全区域的配置主要包括创建安全区域以及将接口加入安全区域，下面给出了创建一个新的安全区域test，然后将接口GE0/0/1加入该安全区域的过程。接口GE0/0/1可以工作在三层模式也可以工作在二层模式。

配置命令非常简单，唯一需要注意的是，新创建的安全区域是没有安全级别的，我们必须为其设置安全级别，然后才能将接口加入安全区域。当然，鉴于安全级别的唯一性，设置的安全级别不能和已经存在的安全区域的级别相同。

[FW]firewall zone name test                       //创建安全区域test
[FW-zone-test]set priority 10                       //将安全级别设置为10
[FW-zone-test]add interface GigabitEthernet 0/0/1       //将接口GE0/0/1加入安全区域

前面我们介绍的都是将物理接口加入安全区域的内容，除了物理接口，防火墙还支持逻辑接口，如子接口、VLANIF接口等，这些逻辑接口在使用时也需要加入安全区域。下面给出了将子接口和VLANIF接口加入安全区域的示例。

子接口的配置

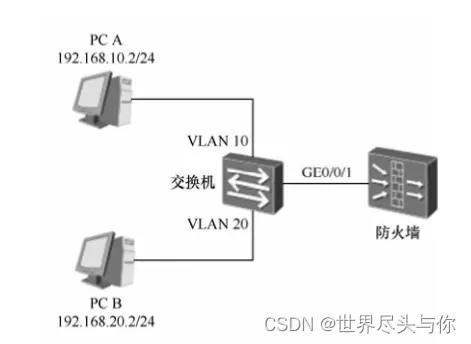

如图所示，PC A和PC B属于不同的子网，交换机上通过两个VLAN将PC A和PC B所属的子网隔离，交换机连接到防火墙的接口GE0/0/1上。对于防火墙来说，这种组网是典型的“单臂”环境。

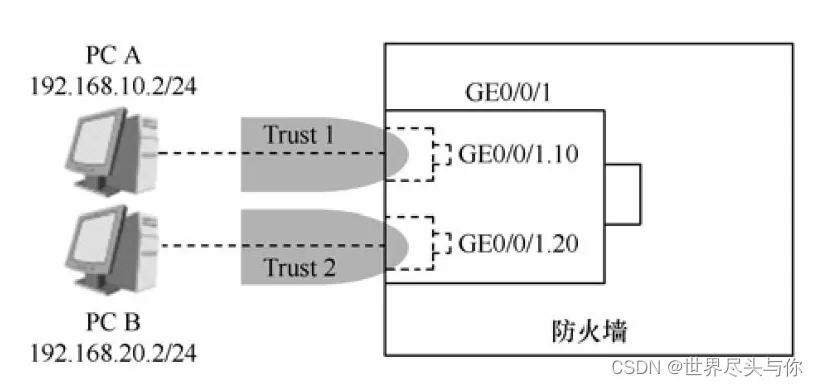

我们在接口GE0/0/1下创建两个子接口GE0/0/1.10和GE0/0/1.20，分别对应VLAN 10和VLAN 20，然后将这两个子接口划分到不同的安全区域，而接口GE0/0/1不用加入安全区域，即可实现将PC A和PC B划分到不同安全区域的目的

其具体配置如下：

[FW]interface GigabitEthernet 0/0/1.10
[FW-GigabitEthernet0/0/1.10]vlan-type dot1q 10
[FW-GigabitEthernet0/0/1.10]ip address 192.168.10.1 24
[FW-GigabitEthernet0/0/1.10]quit
[FW]interface GigabitEthernet 0/0/1.20
[FW-GigabitEthernet0/0/1.20]vlan-type dot1q 20
[FW-GigabitEthernet0/0/1.20]ip address 192.168.20.1 24
[FW-GigabitEthernet0/0/1.20]quit
[FW]firewall zone name trust1
[FW-zone-trust1]set priority 10
[FW-zone-trust1]add interface GigabitEthernet 0/0/1.10
[FW-zone-trust1]quit
[FW]firewall zone name trust2
[FW-zone-trust2]set priority 20
[FW-zone-trust2]add interface GigabitEthernet 0/0/1.20
[FW-zone-trust2]quit

VLANIF接口的配置

我们可以在防火墙上创建两个VLAN并为各自的VLANIF接口配置IP地址，然后配置接口GE0/0/1工作在二层模式（透明模式），允许VLAN 10和VLAN 20的报文通过。将VLANIF10和VLANIF20划分到不同的安全区域，而接口GE0/0/1不用加入安全区域，即可实现将PC A和PC B划分到不同安全区域的目的

其具体配置如下：

[FW]vlan 10
[FW-vlan-10]quit
[FW]interface Vlanif 10
[FW-Vlanif10]quit
[FW]vlan 20
[FW-vlan-20]quit
[FW]interface Vlanif 20
[FW-Vlanif20]quit
[FW]interface GigabitEthernet 0/0/1
[FW-GigabitEthernet0/0/1]portswitch
[FW-GigabitEthernet0/0/1]port link-type trunk
[FW-GigabitEthernet0/0/1]port trunk permit vlan 10 20
[FW-GigabitEthernet0/0/1]quit
[FW]firewall zone name trust1
[FW-zone-trust1]set priority 10
[FW-zone-trust1]add interface Vlanif 10
[FW-zone-trust1]quit
[FW]firewall zone name trust2
[FW-zone-trust2]set priority 20
[FW-zone-trust2]add interface Vlanif 20
[FW-zone-trust2]quit
