1.1 主板简介

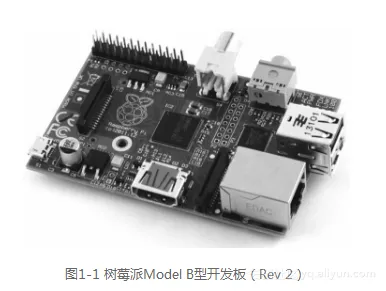

市面上的树莓派目前有两种不同的型号，分别是Model A和Model B。它们有一些不同之处，其中Model A为了降低成本和能耗而牺牲掉了一些功能，但在本章中展示的大多都是两个型号相似的特性。图1-1中展示的是树莓派Model B的第2版（Rev 2），也是最常见的一个型号。它的线路布局和原始的Model B Rev 1以及更便宜的Model A类似，最新版的Model B+对线路布局做了调整，这会在本章后面的部分进行讨论。
所有的树莓派开发板在接近中心的位置有一块方形的半导体元器件，通常也被称为集成电路或芯片。这是一块Broadcom BCM2835的片上系统（SoC）模块，它提供给树莓派通用计算处理、图形渲染以及输入输出的功能。还有另一块半导体元件叠在这块芯片的顶端，并提供给树莓派记忆存储器，用于在运行程序时存放临时数据。这类存储器又被称为随机存取存储器（RAM），因为计算机可以在任意时刻对这类存储器的任何部分进行读写操作。RAM具有易失性，这是指当树莓派断电时，存储器中所存的数据会丢失。
SoC的上方和下方都是树莓派的视频输出。（底部的）银色连接器是一个高清多媒体接口（HDMI），媒体播放器和许多卫星或闭路电视机顶盒上都有相同类型的接口。使用HDMI接口连接到电视机或显示器上后，可以提供高分辨率的视频以及数字音频信号。（顶部的）黄色连接器是一个复合视频接口，这主要是为那些没有HDMI接口支持的老电视机设计的。这种接口传输的视频质量比HDMI要低，并且不能传输音频。相对的，音频需要由复合视频接口右侧的一个3.5mm的音频插孔来提供模拟信号。
树莓派主板左上方的两排插针组成了通用输入输出（GPIO）设备，它们可以用来连接树莓派和其他硬件设备。这些接口最常见的用处是连接扩展电路板。关于这些板子，在第17章“扩展电路板”中有一个选择性的描述。GPIO接口是功能非常强大的接口，但同时它也非常容易被损坏。在使用树莓派的时候，应该总是避免直接接触这些插针，并且绝对不要在树莓派通电的情况下将它们和其他设备连接。
GPIO下方的由塑料和金属构成的连接器[1]是一个显示串行接口（DSI），用于连接数字驱动的平面显示器。这种接口，除了一些专业的嵌入式开发者会用到外，其实很少被使用，因为HDMI接口更具有灵活性。
另一个排线连接器可以在HDMI接口的右方找到，这是一个摄像头串行接口（CSI），用于向树莓派摄像头模块或其他兼容树莓派的支持 CSI 的摄像头系统提供高速连接。对于CSI端口更详细的描述，请参见第16章“树莓派摄像头模块”。
板子的左下部分是树莓派的电源接口。这是一个micro-USB接口，和目前大多数新款的智能手机和平板上使用的接口一样。用一根micro-USB数据线将树莓派连接到一个合适的电源适配器上，树莓派就可以启动了，详情见第2章“树莓派入门”。和台式机或笔记本电脑不同，树莓派没有电源开关，所以当电源接通的时候它就会立即启动。
在树莓派主板左手边的底侧是一个SD卡槽。一个安全数字（SD）存储卡可以为操作系统、程序、数据和其他文件提供存储空间，并且是不易失的。和具有易失性的RAM不同，在电源断开的情况下，SD卡上的信息仍然能够得以保存。在第2章中，你将学到如何准备一张SD卡来使用树莓派，这包括使用闪存来安装一个操作系统。
树莓派右手边的连接器可能会有所不同，这取决于你使用哪种型号的树莓派，是Model A还是Model B。靠近上方的是一排发光二极管（LED），其中最左侧的两个标有ACT和PWR的字样，它们分别是用来指示SD卡活动状态（activity）和电源状态（power）的指示灯，这在所有型号的板子上都通用。
