总线的性能指标
1. 总线的传输周期(总线周期)
一次总线操作所需的时间（包括申请阶段、 寻址阶段、传输阶段和结束阶段），通常 由若干个总线时钟周期构成。
总线周期与总线时钟周期的关系比较魔幻，大多数情况下，一个总线周期包含多个总线时钟周期，有的时候，一个总线周期就是一个总线时钟周期，有的时候，一个总线时钟周期可包含多个总线周期
2. 总线时钟周期
即机器的时钟周期。计算机有一个统一的时钟，以控制整个计算机的各个部件，总线也要受此时钟的控制。
3. 总线的工作频率
总线上各种操作的频率，为总线周期的倒数。 若总线周期=N个时钟周期，则总线的工作频率=时钟频率/N。 实际上指一秒内传送几次数据。
4. 总线的时钟频率
即机器的时钟频率，为时钟周期的倒数。 若时钟周期为T，则时钟频率为1/T。 实际上指一秒内有多少个时钟周期。
5. 总线宽度
又称为总线位宽，它是总线上同时能够传输的数据位数， 通常是指数据总线的根数，如32根称为32位（bit）总线。
6. 总线带宽
可理解为总线的数据传输率，即单位时间内总线上可传输数据的位数，通常用每秒钟传送信息的字节数来衡量，单位可用字节/秒（B/s）表示。
公式如下：
注：总线带宽是指总线本身所能达到的最高传输速率。
在计算实际的有效数据传输率时，要用实际传输的数据量除以耗时。

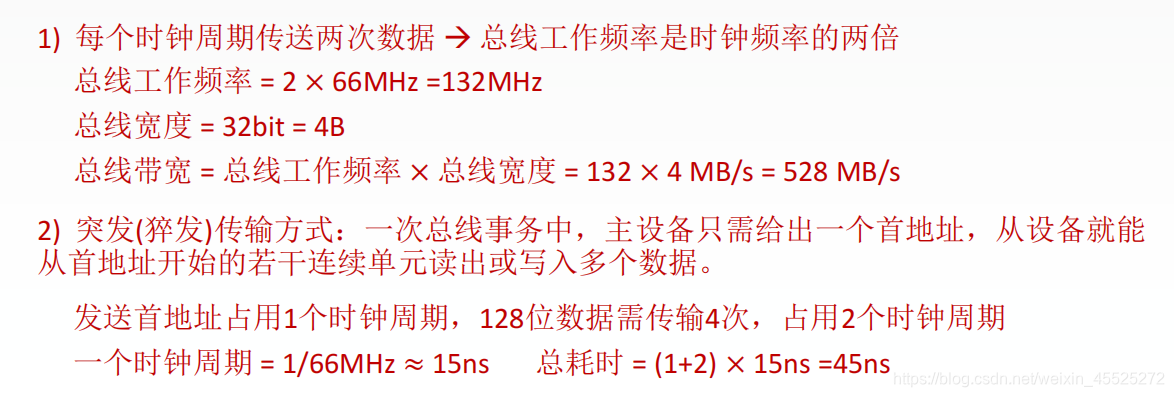

例题：
例. 某同步总线采用数据线和地址线复用方式，其中地址/数据线有32根，总线时钟频率为66MHz，每个时钟周期传送两次数据(上升沿和下降沿各传送一次数据)。
- 该总线的最大数据传输率（总线带宽）是多少？
- 若该总线支持突发（猝发）传输方式，传输一个地址占用一个时钟周期，则一次“主存写”总线事务传输128位数据所需要的时间至少是多少？
答：
串行与并行总线的速度比较
总线带宽 = 总线工作频率 × 总线宽度 （bit/s）
- 工作频率相同时，串行总线传输速度比并行总线慢。
- 并行总线的工作频率无法持续提高，而串行总线可以通过不断提高工作频率来提高传输速度，最终超过并行总线。
7. 总线复用
总线复用是指一种信号线在不同的时间传输不同的信息。
可以使用较少的线传输更多的信息，从而节省了空间和成本。
如下图就是使用了总线复用
8. 信号线数
地址总线、数据总线和控制总线 3种总线数的总和称为信号线数。
总结（图片建议收藏）
