五段式指令流水线

简介: 五段式指令流水线
+关注继续查看

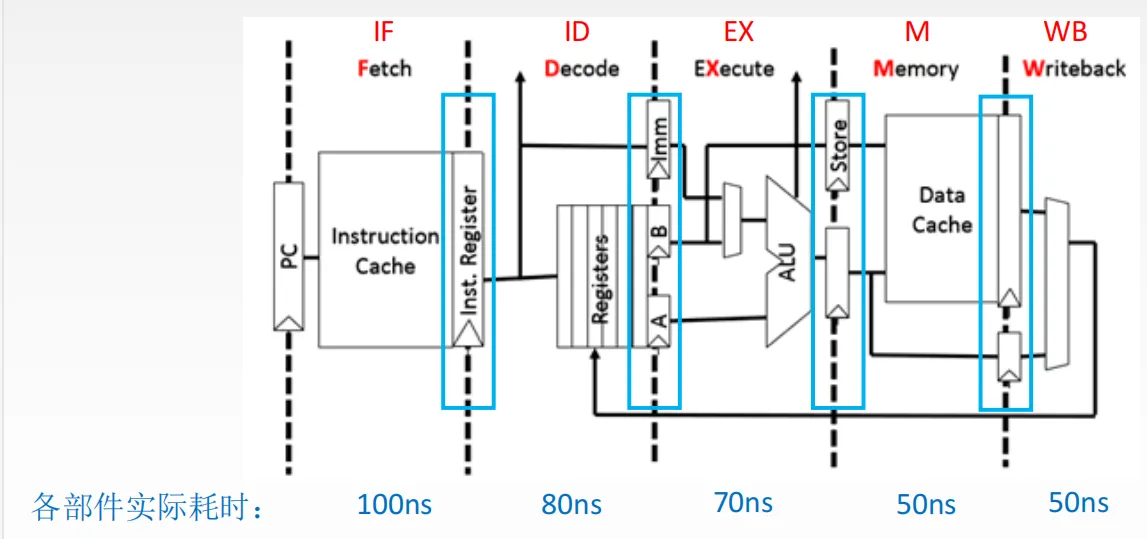

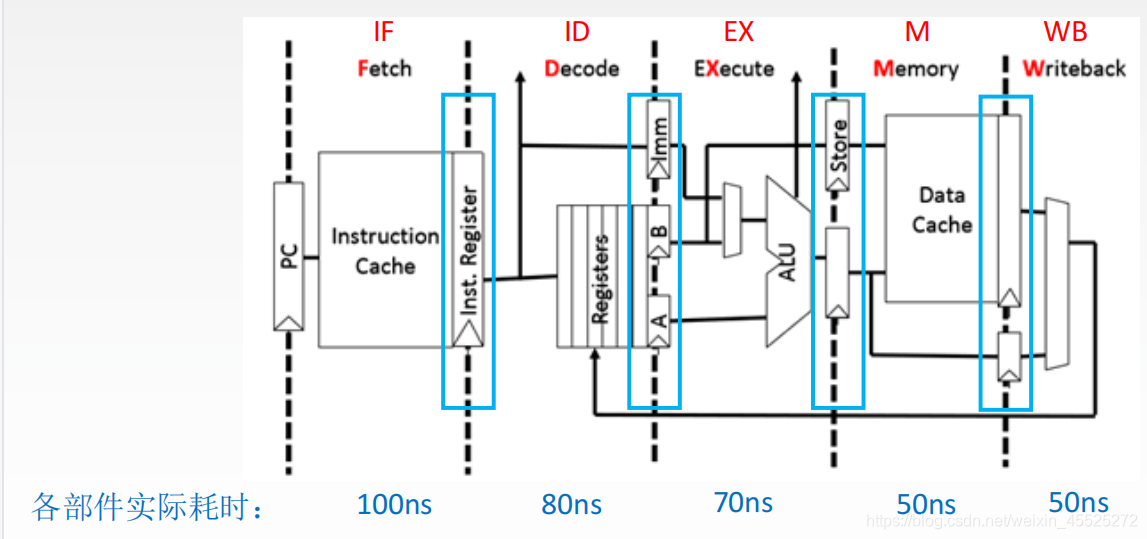

机器周期的设置




流水线每一个功能段部件后面都要有一个缓冲寄存器,或称为锁存器,其作用是保存本流水段的执行结果,提供给下一流水段使用。


注意


  1. 为方便流水线的设计,将每个阶段的耗时取成一样,以最长耗时为准。即此处应将机器周期设置为100ns。


  1. 理想情况下,每个机器周期(功能段)只消耗一个时钟周期。

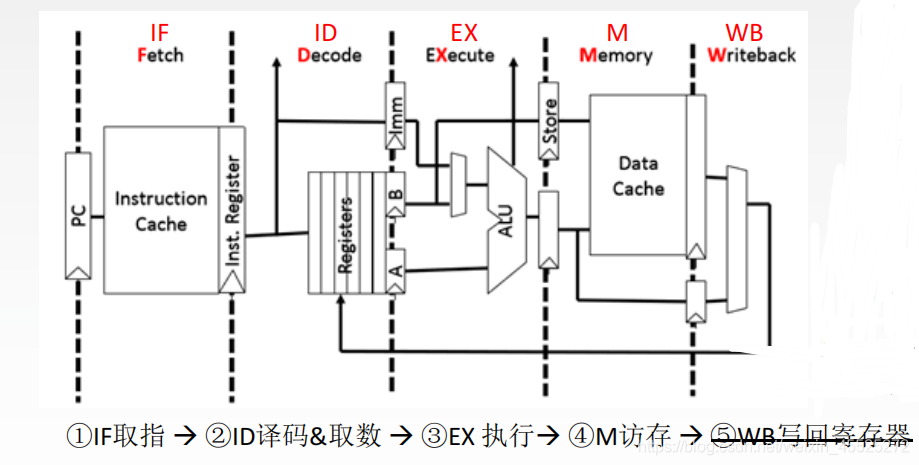

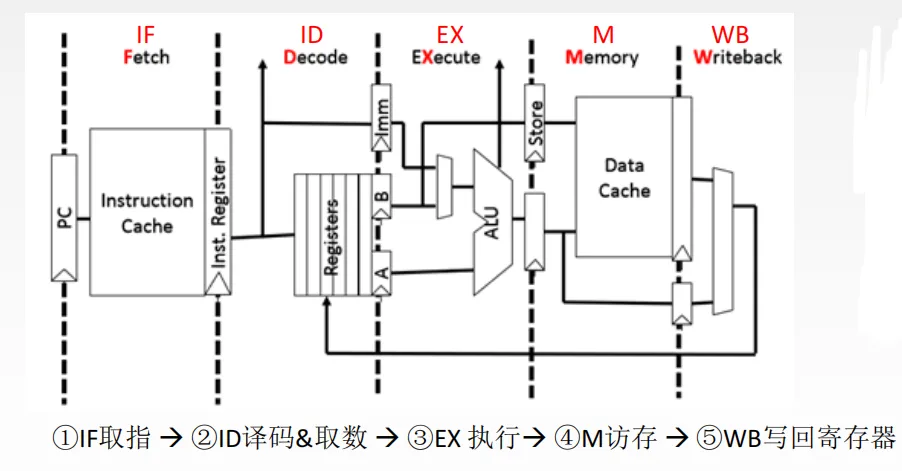

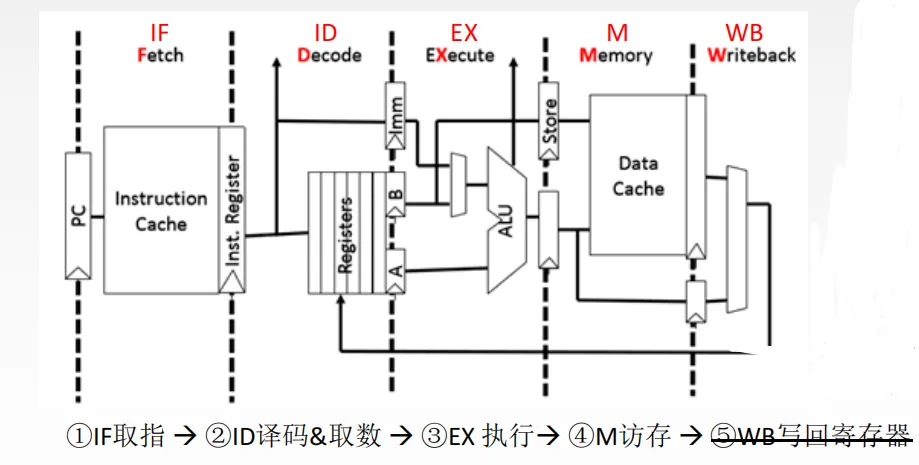

步骤


①IF取指


②ID译码&取数


③EX 执行


④M访存


⑤WB写回寄存器


考试中常见的五类指令:


运算类指令、LOAD指令、STORE指令、条件转移指令、无条件转移指令


下面我们对这五个指令进行介绍


常见的五类指令


运算类指令的执行过程

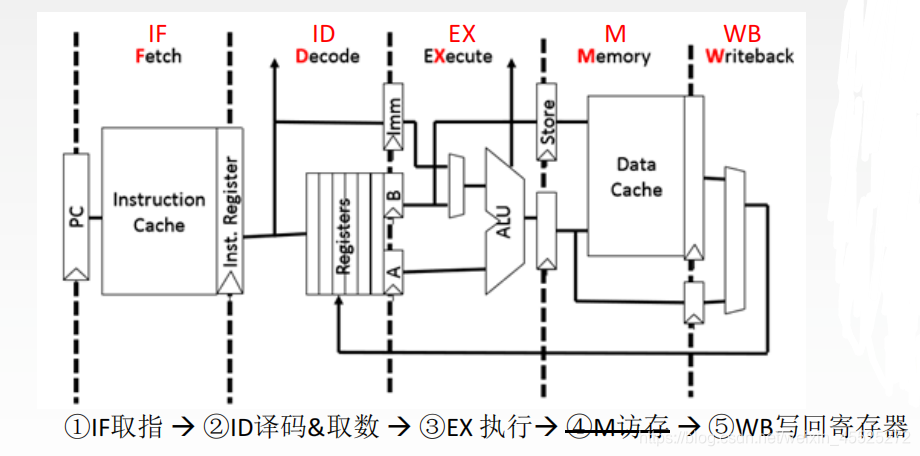

运算类指令




  • IF:根据PC从指令Cache取指令至IF段的锁存器


  • ID:取出操作数至ID段锁存器


  • EX:运算,将结果存入EX段锁存器


  • M:空段


  • WB:将运算结果写回指定寄存器

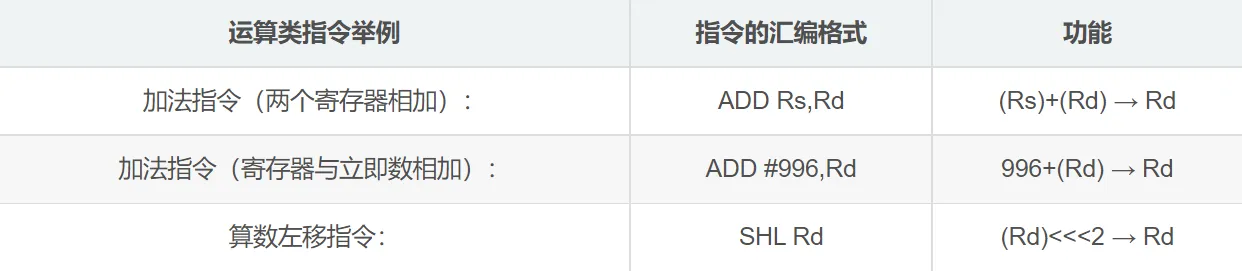

举例:




注意:


  • Rs指源操作数(source)


  • Rd指目的操作数(destination)


LOAD指令的执行过程

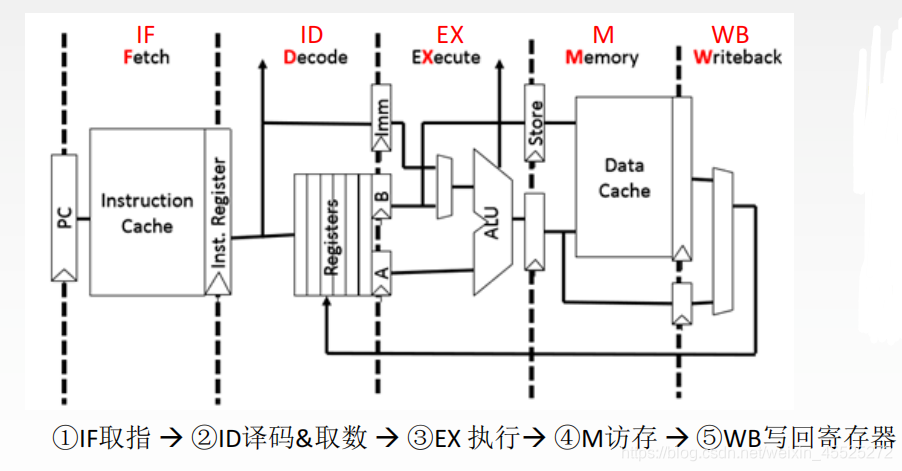

LOAD指令




  • IF:根据PC从指令Cache取指令至IF段的锁存器


  • ID:将基址寄存器的值放到锁存器A,将偏移量的值放到Imm


  • EX:运算,得到有效地址


  • M:从数据Cache中取数并放入锁存器


  • WB:将取出的数写回寄存器

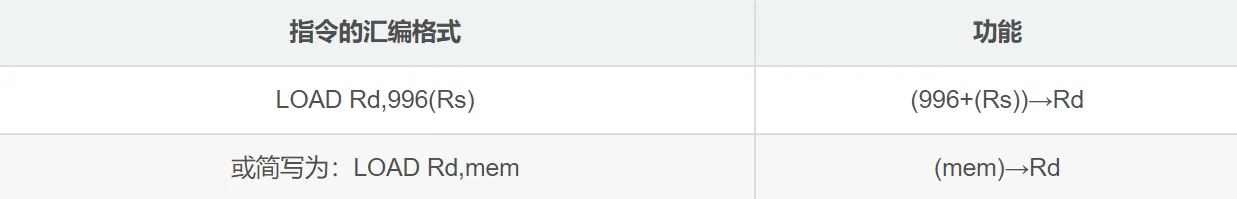

举例:




注意:


通常,RISC处理器只有“取数LOAD”和“存数STORE”指令才能访问主存

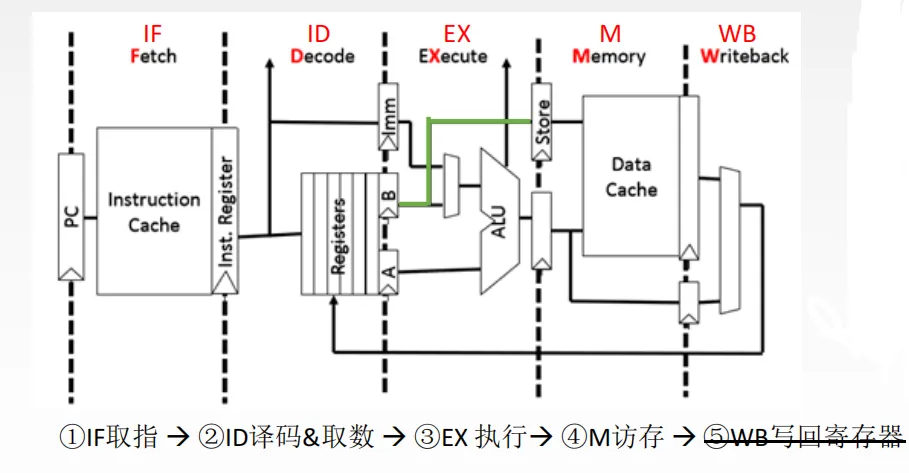

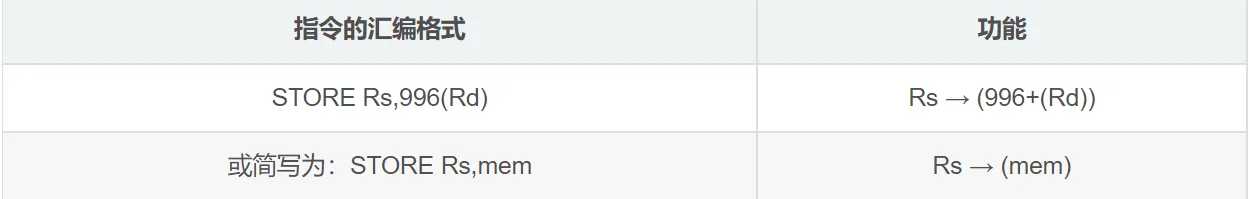

STORE指令的执行过程

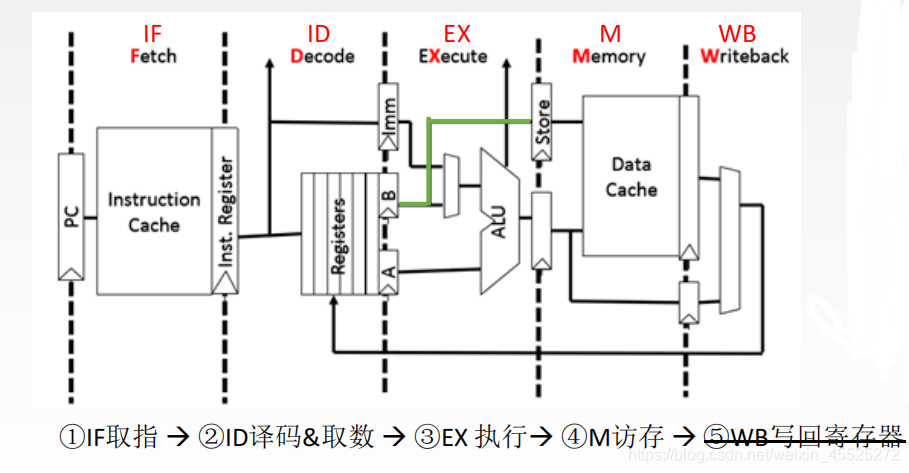

STORE指令




  • IF:根据PC从指令Cache取指令至IF段的锁存器


  • ID:将基址寄存器的值放到锁存器A,将偏移量的值放到Imm。将要存的数放到B


  • EX:运算,得到有效地址。并将锁存器B的内容放到锁存器 Store。


  • M:写入数据Cache


  • WB:空段


举例

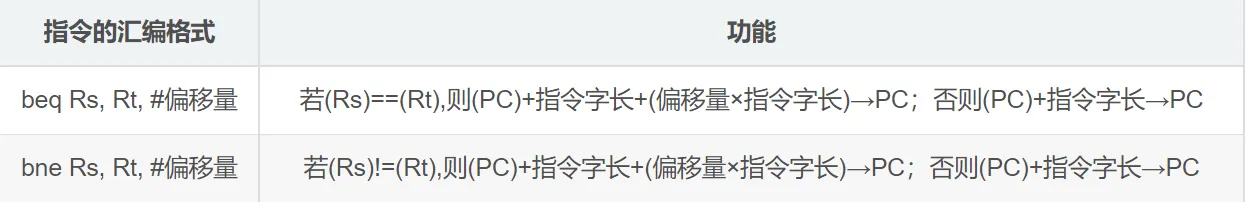

条件转移指令的执行过程

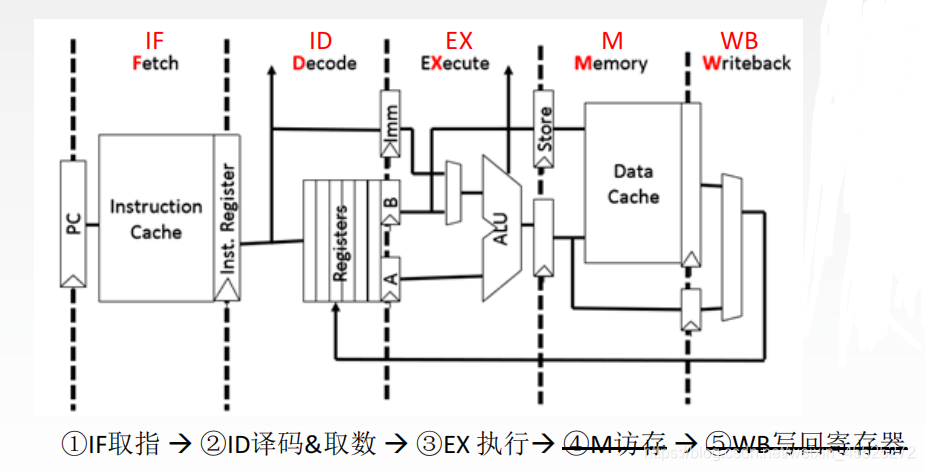

条件转移指令(转移类指令常采用相对寻址




  • IF:根据PC从指令Cache取指令至IF段的锁存器


  • ID:进行比较的两个数放入锁存器A、B;偏移量放入 Imm


  • EX:运算,比较两个数


  • M:将目标PC值写回PC(左图没画全)


  • WB:空段


举例:




注意:


注:通常在IF段结束止之后PC就会自动 +“1”

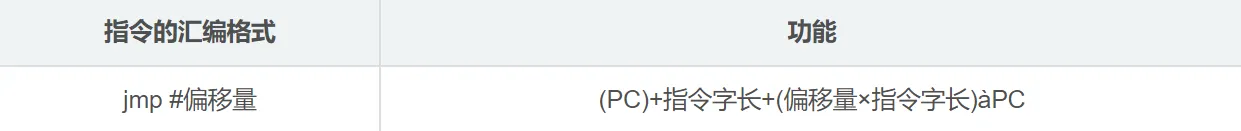

无条件转移指令的执行过程


无条件转移指令(转移类指令常采用相对寻址)




  • IF:根据PC从指令Cache取指令至IF段的锁存器


  • ID:偏移量放入 Imm


  • EX:将目标PC值写回PC(左图没画全)


  • M:空段


  • WB:空段


举例




例题

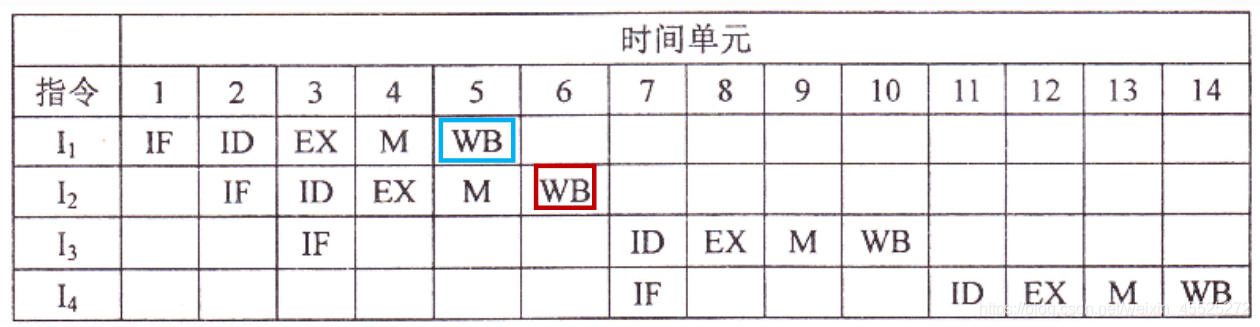

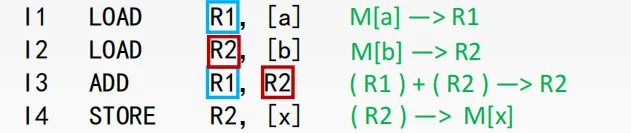

例题.假设某指令流水线采用“按序发射,按序完成”方式,没有采用转发技术处理数据相关,并且同一寄存器的读和写操作不能在同一个时钟周期内进行。若高级语言程序中某赋值语句为x=a+b,x、a和b均为int型变量,它们的存储单元地址分别表示为[x]、[a]和[b]。该语句对应的指令序列及其在指令流中的执行过程如下图所示。






则这4条指令执行过程中I3的ID段和I4的IF段被阻塞的原因各是什么?


解答


I3与I1和I2存在数据相关;
I4的IF段必须在I3进入ID段后才能开始,否则会覆盖IF段锁存器的内容
• 1
• 2
• 3


收获


只有上一条指令进入ID段后,下一条指令才能开始IF段,否则会覆盖IF段锁存器的内容
