MFC通讯系统项目（未完成）

2022-07-05 127

版权

本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。

简介： MFC通讯系统项目（未完成）

成品链接

https://download.csdn.net/download/weixin_45525272/19148016

操作步骤

https://yangyongli.blog.csdn.net/article/details/117362102

用到的基础知识

https://editor.csdn.net/md?articleId=117362336#_12

详细设计

实现过程中，分成客户端打造、服务端打造与技术连接实现三大模块进行设计。

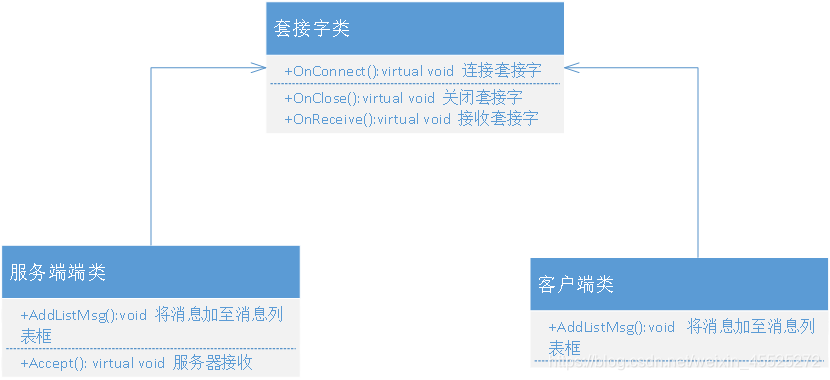

下面是基本网络套接字与服务窗口类与客户窗口类的接口连接UML图示

客户端的打造首先进行界面控件初始建立，并创建相应套接字模块进行网络连接传输处理，以及界面初始化等函数模块的编写。

服务端的打造同样是首先进行界面控件初始建立，再应用套接字技术与STL标准库技术建立连接接收套接字类及相关函数模块，然后并创建相应套接字模块进行网络连接传输处理，以及界面初始化等函数模块的编写。

窗体设计

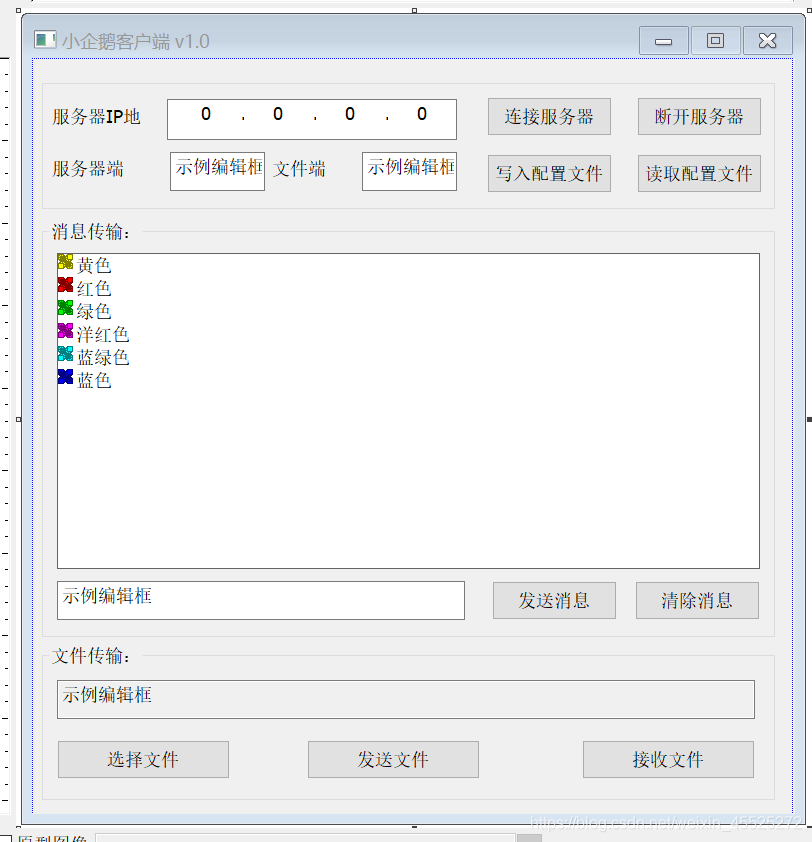

客户端

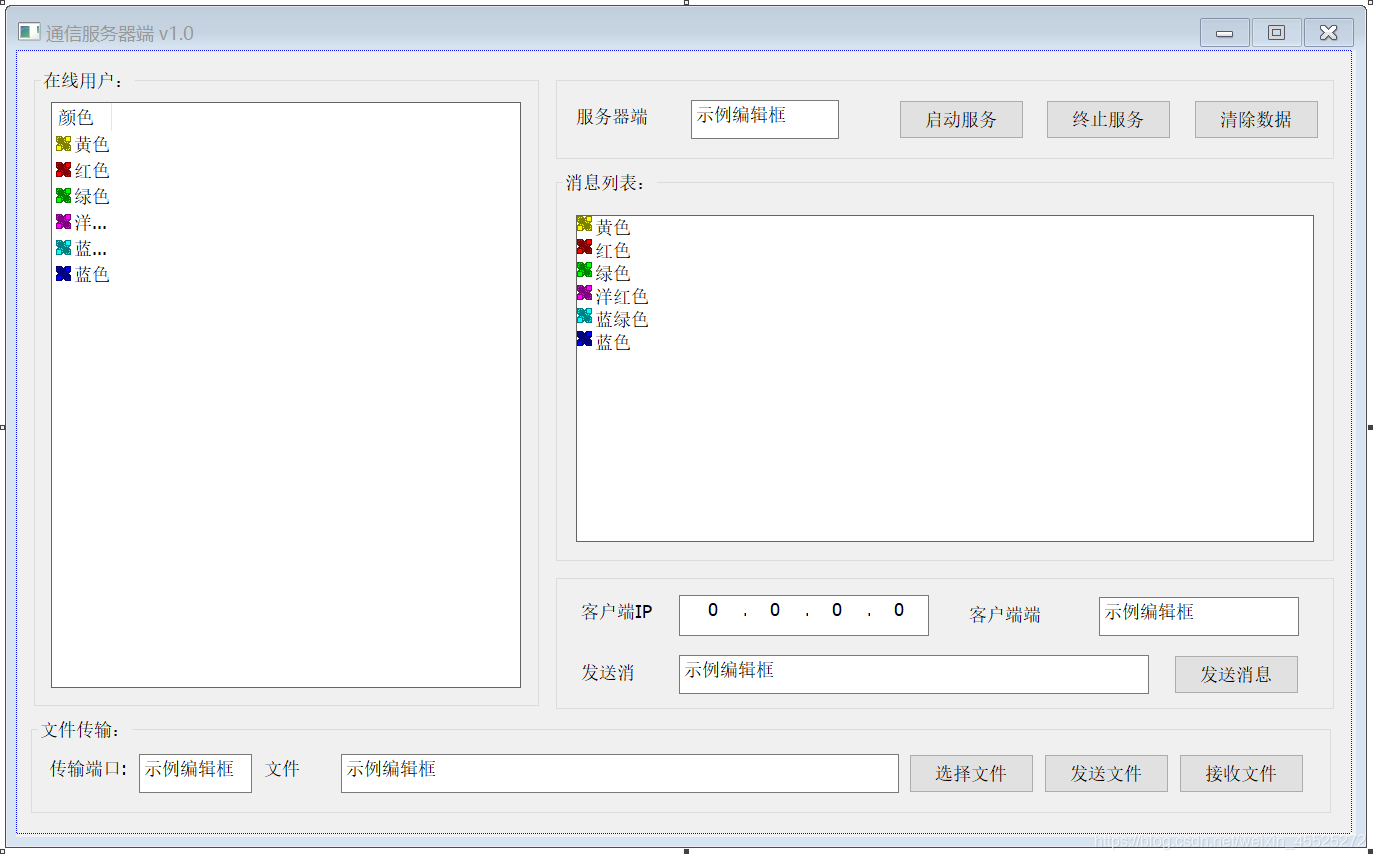

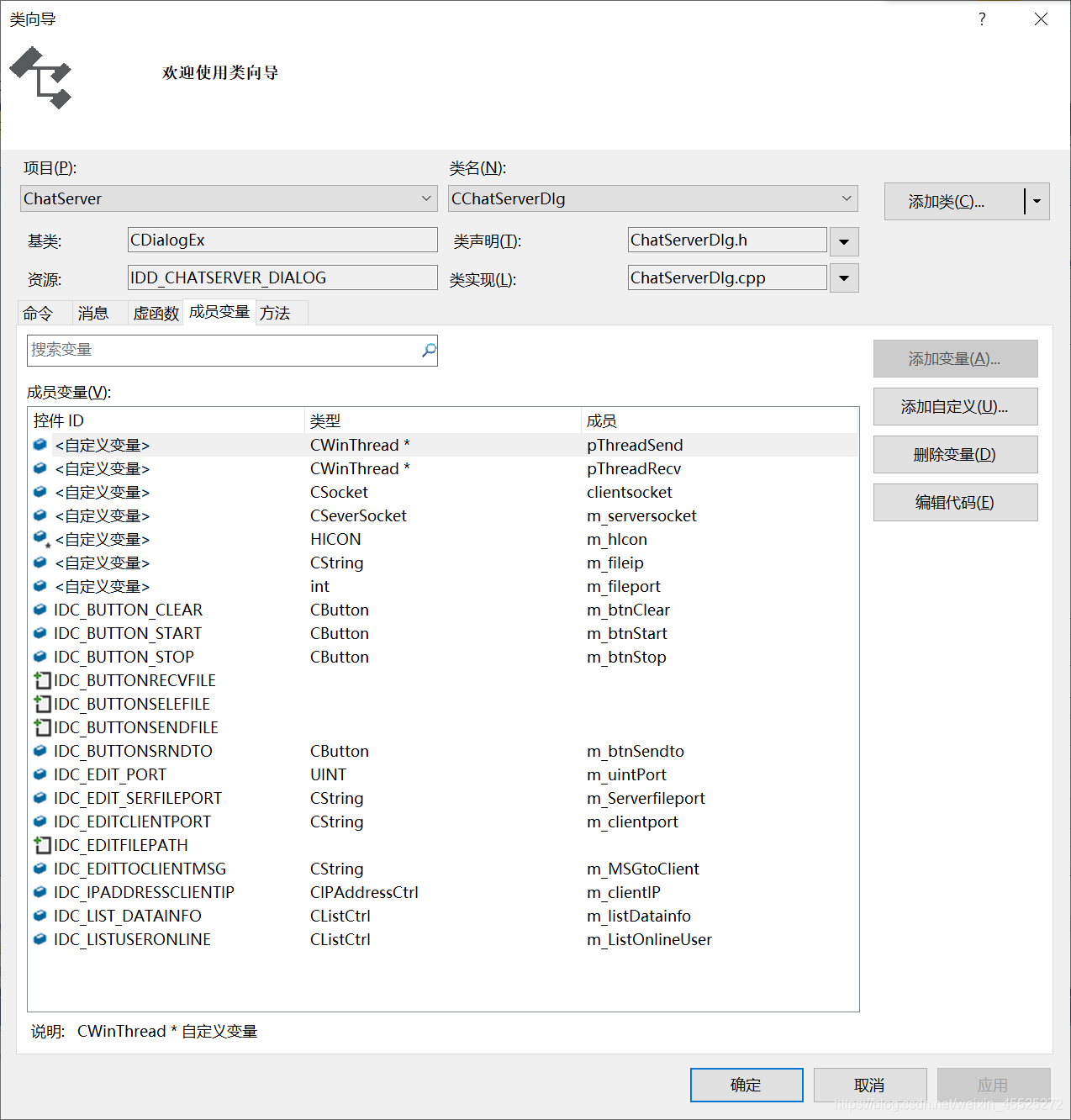

服务端

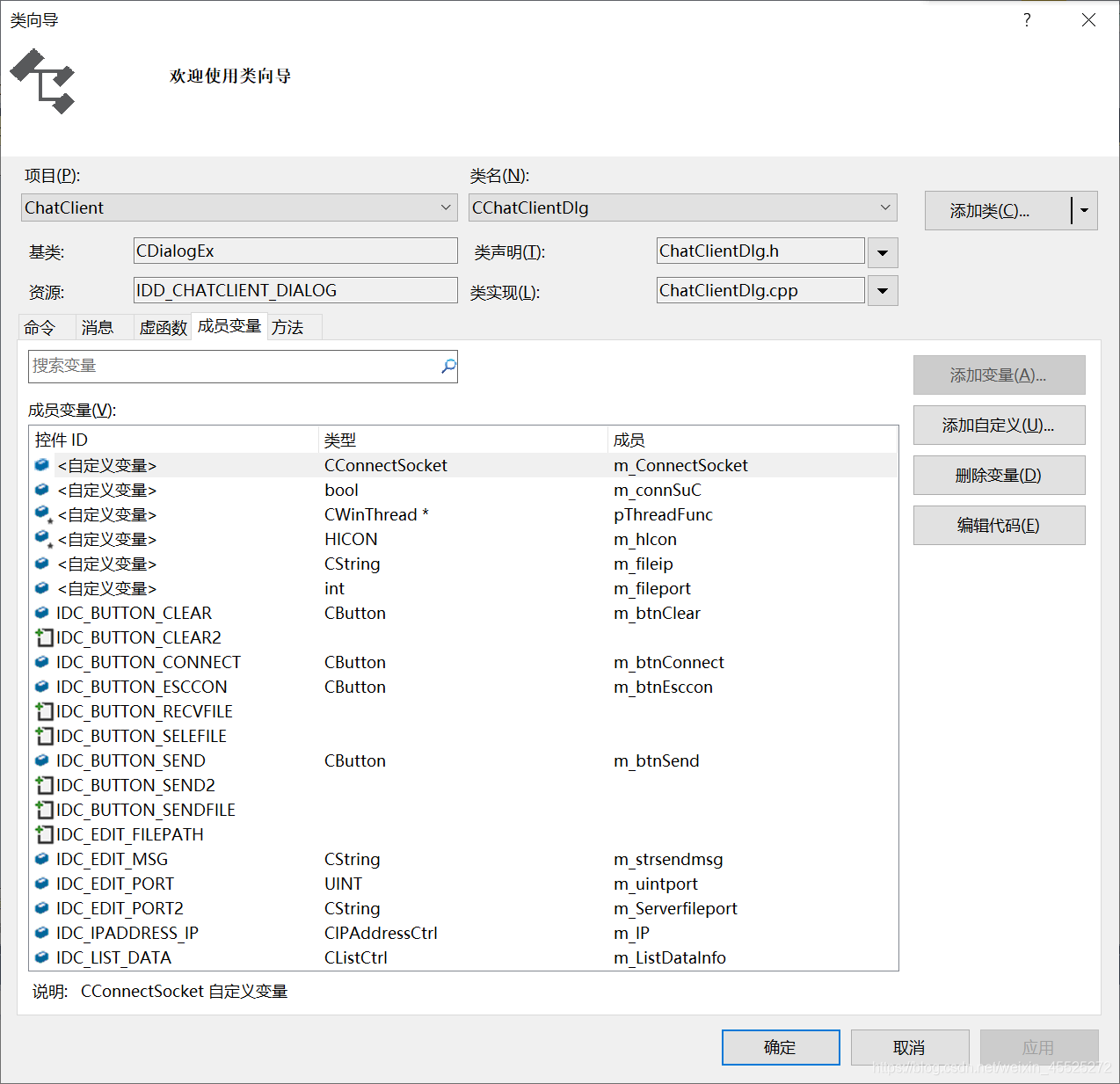

客户端

socket 连接类：

主要用来实现 socket 通信连接。

主体包括：

// 连接函数： 参数为：地址与端口
BOOL Connect(LPCTSTR lpszHostAddress, UINT uHostPort);
virtual void OnConnect(int nErrorCode);
virtual void OnClose(int nErrorCode);
virtual void OnReceive(int nErrorCode);

CConnectSocket.h

#pragma once
// CConnectSocket 命令目标
class CChatClientDlg;
class CConnectSocket : public CSocket
{
public:
  CConnectSocket(CChatClientDlg *dlg=NULL);
  virtual ~CConnectSocket();
  // 定义连接服务器成员函数
  BOOL Connect(LPCTSTR lpszHostAddress, UINT uHostPort);
  virtual void OnConnect(int nErrorCode);
  virtual void OnClose(int nErrorCode);
  virtual void OnReceive(int nErrorCode);
private:
  CChatClientDlg *m_dlg;
  CString m_strip;
  UINT m_port;
};

CConnectSocket.cpp

// CConnectSocket.cpp: 实现文件
//
#include "pch.h"
#include "ChatClient.h"
#include "CConnectSocket.h"
#include"ChatClientDlg.h"
// CConnectSocket
CConnectSocket::CConnectSocket(CChatClientDlg*dlg)
{
  m_dlg = dlg;
}
CConnectSocket::~CConnectSocket()
{
}
// CConnectSocket 成员函数
  // 定义连接服务器成员函数
BOOL CConnectSocket::Connect(LPCTSTR lpszHostAddress, UINT uHostPort)
{
  m_strip = lpszHostAddress;
  m_port = uHostPort;
  return CAsyncSocket::Connect(lpszHostAddress, uHostPort);
}
void CConnectSocket::OnConnect(int nErrorCode)
{
  CSocket::OnConnect(nErrorCode);
}
void CConnectSocket::OnClose(int nErrorCode)
{
  CString msg;
  SYSTEMTIME st;
  GetLocalTime(&st);
  msg.Format(_T("[%d:%d:%d]-%s:%d --->服务器关闭！"),
    st.wHour, st.wMinute, st.wSecond, m_strip, m_port);
  m_dlg->AddMssFunc(msg);
  this->Close();
  CSocket::OnClose(nErrorCode);
}
void CConnectSocket::OnReceive(int nErrorCode)
{
  char recvBuffer[1024] = { 0 };
  int recvLenth = this->Receive(recvBuffer, sizeof(recvBuffer));
  CString msg;
  SYSTEMTIME st;
  GetLocalTime(&st);
  msg.Format(_T("[%d:%d:%d]-IP:%s Port:%d-->%s"),
    st.wHour, st.wMinute, st.wSecond, m_strip, m_port, CString(recvBuffer));
  m_dlg->AddMssFunc(msg);
  CSocket::OnReceive(nErrorCode);
}

窗体类代码：

首先要进行初始化，地址信息，端口号…

m_IP.SetAddress(127,0,0,1);
/*
端口分类
1、公认端口（Well known ports）： 0-1023 绑定一些系统服务，这些端口表明某种服务的协议，例如：80端口HTTP通讯、21端口FTP服务所开放的端口上传下载、22端口SSH、23端口Telnet、25端口SMTP服务器所开放的端口发送邮件、110端口SUN公司的RPC服务所有端口、119端口NEWS新闻组传输协议、137/138端口用于UDP连接、139端口连接深度获得NetBIOS/SMB服务打印机共享服务
2、注册端口（Registered ports）：1024-49151
3、动态和私有端口（Dynamic and /or private ports）：49253-65535
*/
m_uintport = 7788;
m_strsendmsg = "请用户输入你要发送的消息......";
m_btnEsccon.EnableWindow(FALSE);
m_btnSend.EnableWindow(FALSE);
UpdateData(FALSE);

点击连接

// TODO: 在此添加控件通知处理程序代码
UpdateData(TRUE);
BYTE a, b, c, d;
m_IP.GetAddress(a, b, c, d);    // 获取IP地址数字部门分别赋给a,b,c,d
CString strIP;
strIP.Format(_T("%d.%d.%d.%d"), a, b, c, d);
BOOL bRet = m_ConnectSocket.Create();
if (bRet)
{
  bRet = m_ConnectSocket.Connect(strIP, m_uintport);
  if (bRet)
  {
    m_btnConnect.EnableWindow(FALSE);
    m_btnEsccon.EnableWindow(TRUE);
    m_btnSend.EnableWindow(TRUE);
  }
  else
  {
    MessageBox(_T("连接服务器套接字失败，请重新检查!!!"), _T("提示"), MB_OK | MB_ICONERROR);
    m_ConnectSocket.Close();
  }
}
else
{
  MessageBox(_T("创建套接字失败，请重新检查数据信息!!!"), _T("提示"), MB_OK | MB_ICONERROR);
}

点击断开服务

// TODO: 在此添加控件通知处理程序代码
m_btnConnect.EnableWindow(TRUE);
m_btnEsccon.EnableWindow(FALSE);
m_btnSend.EnableWindow(FALSE);
m_ConnectSocket.Close();
