中央处理器——CPU的功能和基本结构

简介: 中央处理器——CPU的功能和基本结构
+关注继续查看

CPU的功能


  1. 指令控制。完成取指令、分析指令和执行指令的操作,即程序的顺序控制。


  1. 操作控制。一条指令的功能往往是由若干操作信号的组合来实现的。CPU管理并产生由内存取出的每条指令的操作信号,把各种操作信号送往相应的部件,从而控制这些部件按指令的要求进行动作。


  1. 时间控制。对各种操作加以时间上的控制。时间控制要为每条指令按时间顺序提供应有的控制信号。


  1. 数据加工。对数据进行算术和逻辑运算。


  1. 中断处理。对计算机运行过程中出现的异常情况和特殊请求进行处理。


运算器和控制器的功能


  • 运算器:对数据进行加工


  • 控制器


协调并控制计算机各部件执行程序的指令序列,基本功能包括取指令、分析指令、执行指令


取指令:自动形成指令地址;自动发出取指令的命令。


分析指令:操作码译码(分析本条指令要完成什么操作);产生操作数的有效地址。


执行指令:根据分析指令得到的“操作命令”和“操作数地址”,形成操作信号控制序列,控制运算器、存储器以及I/O设备完成相应的操作。


中断处理:管理总线及输入输出;处理异常情况(如掉电)和特殊请求(如打印机请求打印一行字符)

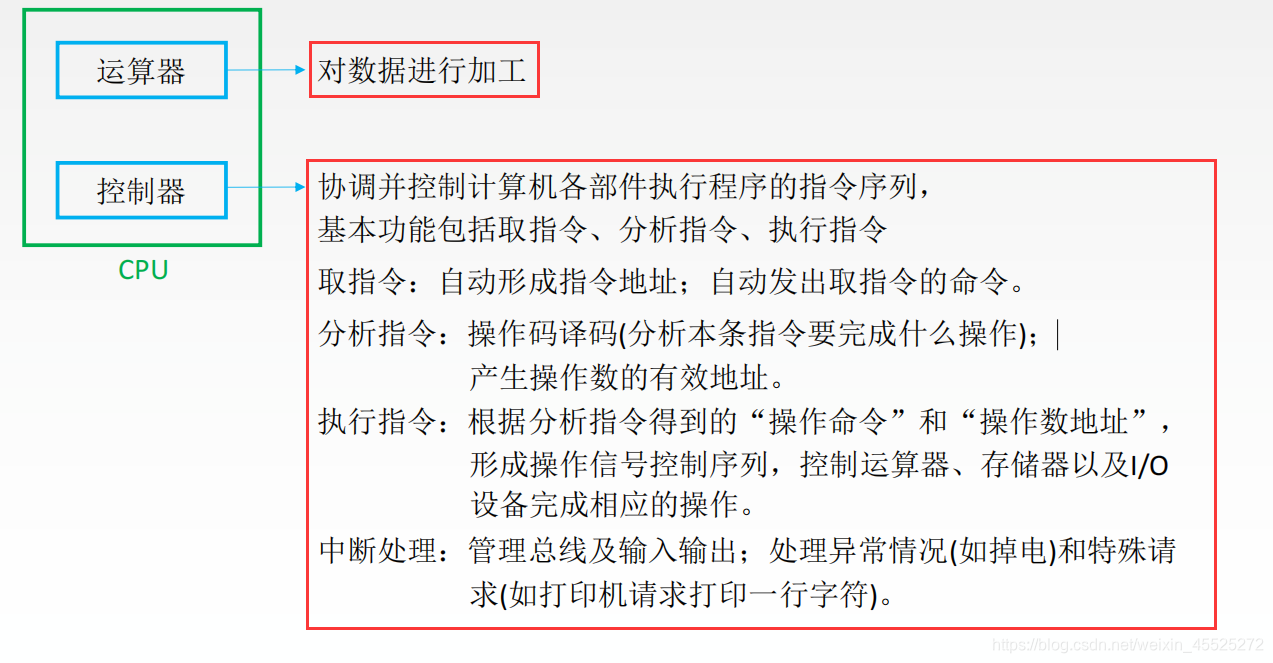

更形象点,如下图:




运算器的基本结构


运算器包括:算术逻辑单元与通用寄存器组。


  1. 算术逻辑单元:主要功能是进行算术/逻辑运算。


  1. 通用寄存器组:如AX、BX、CX、DX、SP等,用于存放操作数(包括源操作数、目的操作数及中间结果)和各种地址信息等。SP是堆栈指针,用于指示栈顶的地址。

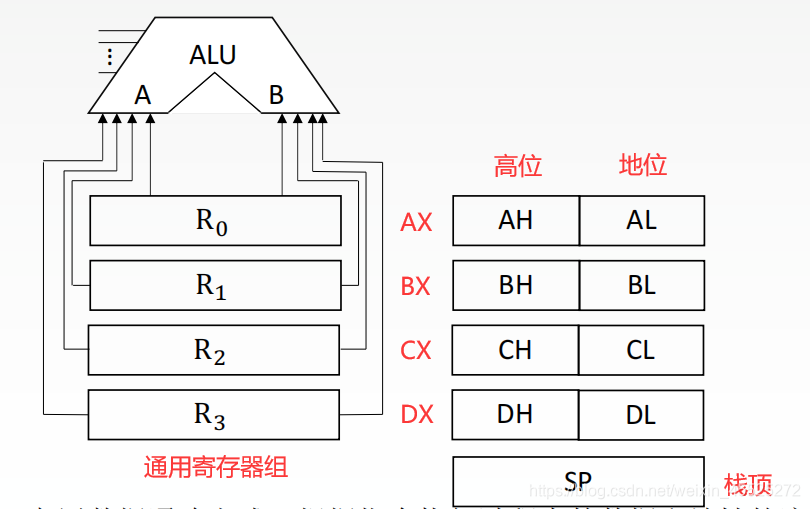

例如下图:(当然没有这么简单,这只是个概图,肯定不是这么简单的了,大家可以先参考一下)




专用数据通路方式:根据指令执行过程中的数据和地址的流动方向安排连接线路。


问题探究


如果按照上图直接用导线连接,相当于多个寄存器同时并且一直向ALU传输数据???


那肯定是不行的呀,这样数据不就传输混乱的嘛,那么我们怎样解决呢?

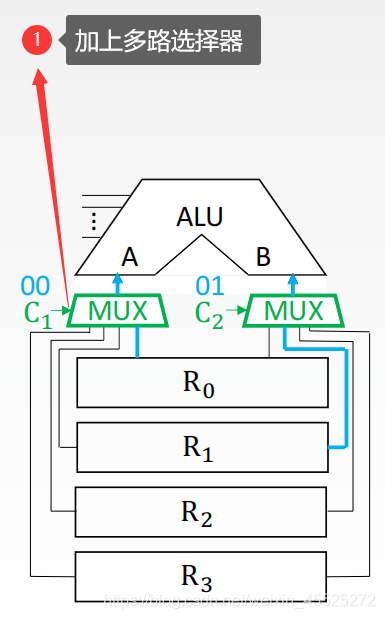

解决方法1. 使用多路选择器


根据控制信号选择一路输出




解决方法2. 使用三态门


可以控制每一路是否输出


如:


R0out为1时R$中的数据输出到A端,
R0out为0时R$中的数据无法输出到A端


优缺点:性能较高,基本不存在数据冲突现象,但结构复杂,硬件量大,不易实现。


运算器真正的基本结构

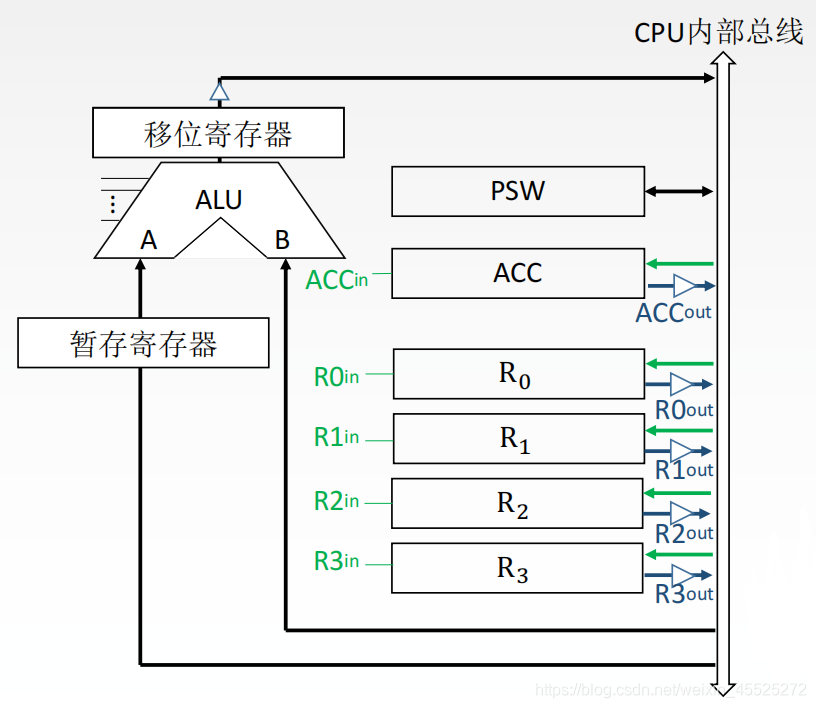

CPU采用内部单总线方式:将所有寄存器的输入端和输出端都连接到一条公共的通路上。




  1. 算术逻辑单元:主要功能是进行算术/逻辑运算。


  1. 通用寄存器组:如AX、BX、CX、DX、SP等,用于存放操作数(包括源操作数、目的操作数及中间结果)和各种地址信息等。SP是堆栈指针,用于指示栈顶的地址。


  1. 暂存寄存器:用于暂存从主存读来的数据,这个数据不能存放在通用寄存器中,否则会破坏其原有内容。


  1. 累加寄存器:它是一个通用寄存器,用于暂时存放ALU运算的结果信息,用于实现加法运算。


  1. 程序状态字寄存器:保留由算术逻辑运算指令或测试指令的结果而建立的各种状态信息,如溢出标志(OP)、符号标志(SF)、零标志(ZF)、进位标志(CF)等。PSW中的这些位参与并决定微操作的形成。


  1. 移位器:对运算结果进行移位运算。


  1. 计数器:控制乘除运算的操作步数。


优缺点


结构简单,容易实现,但数据传输存在较多冲突的现象,性能较低。

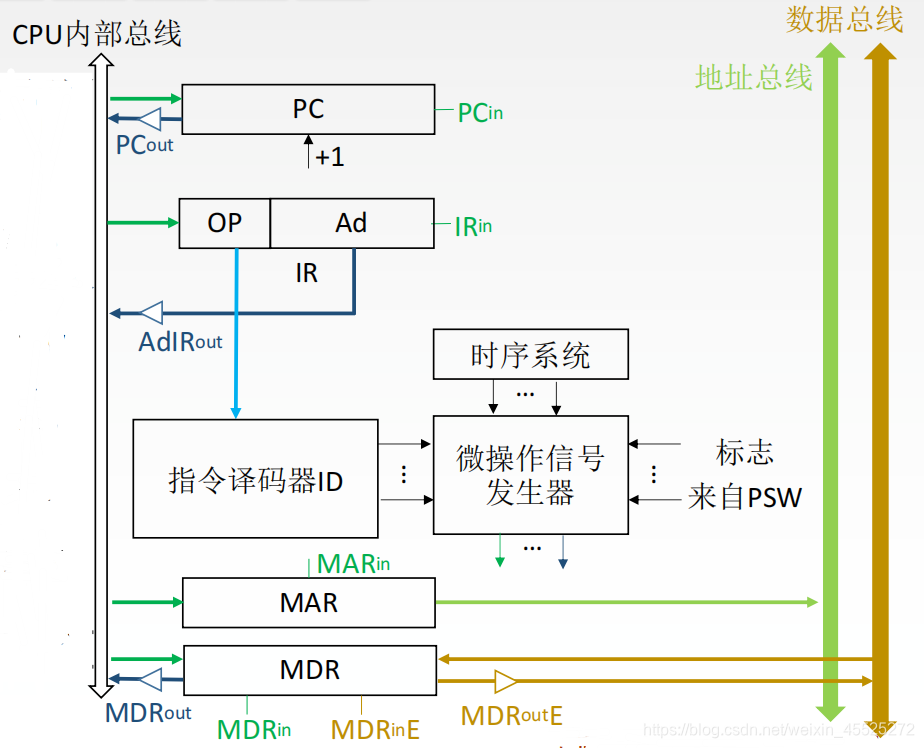

控制器的基本结构




  1. 程序计数器:用于指出下一条指令在主存中的存放地址。CPU就是根据PC的内容去主存中取指令的。因程序中指令(通常)是顺序执行的,所以PC有自增功能。


  1. 指令寄存器:用于保存当前正在执行的那条指令。


  1. 指令译码器:仅对操作码字段进行译码,向控制器提供特定的操作信号。


  1. 微操作信号发生器:根据IR的内容(指令)、PSW的内容(状态信息)及时序信号,产生控制整个计算机系统所需的各种控制信号,其结构有组合逻辑型和存储逻辑型两种。


  1. 时序系统:用于产生各种时序信号,它们都是由统一时钟(CLOCK)分频得到。


  1. 存储器地址寄存器:用于存放所要访问的主存单元的地址。


  1. 存储器数据寄存器:用于存放向主存写入的信息或从主存中读出的信息。

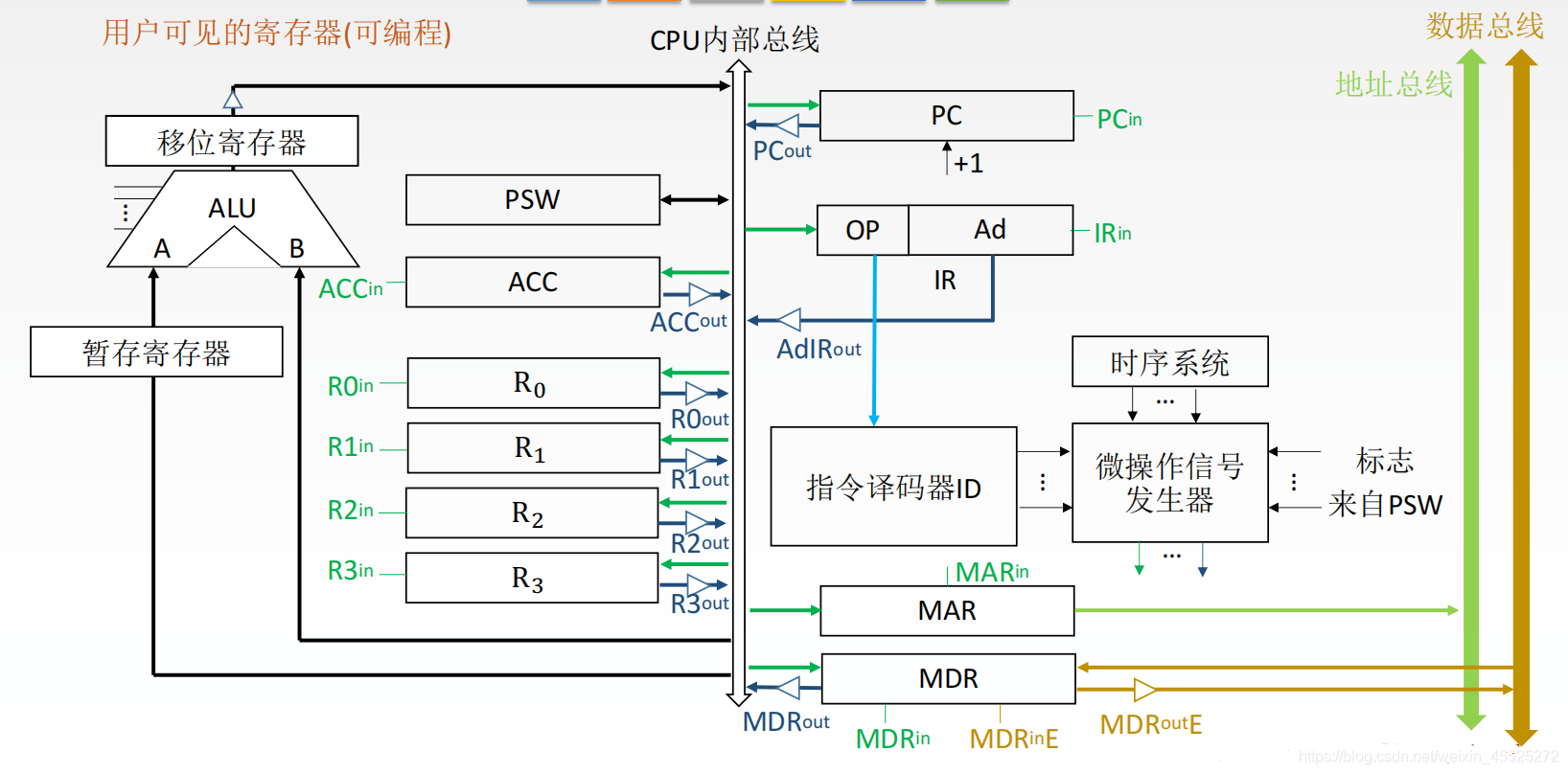

我们上面运算器与控制器合起来,构成一个CPU。


CPU整体的基本结构

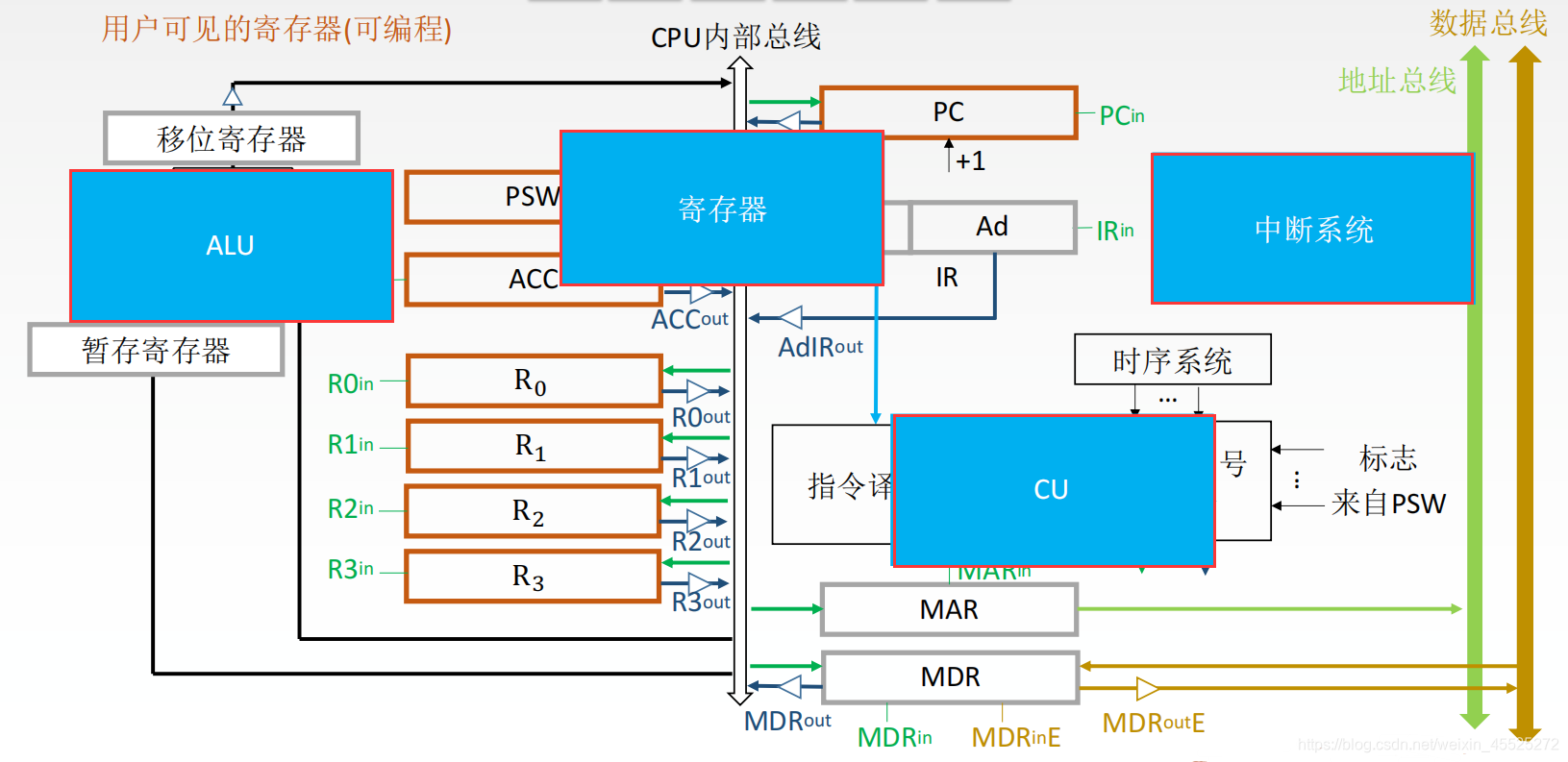

我们将标注上ALU 寄存器 CU 中断系统后是这个样子。

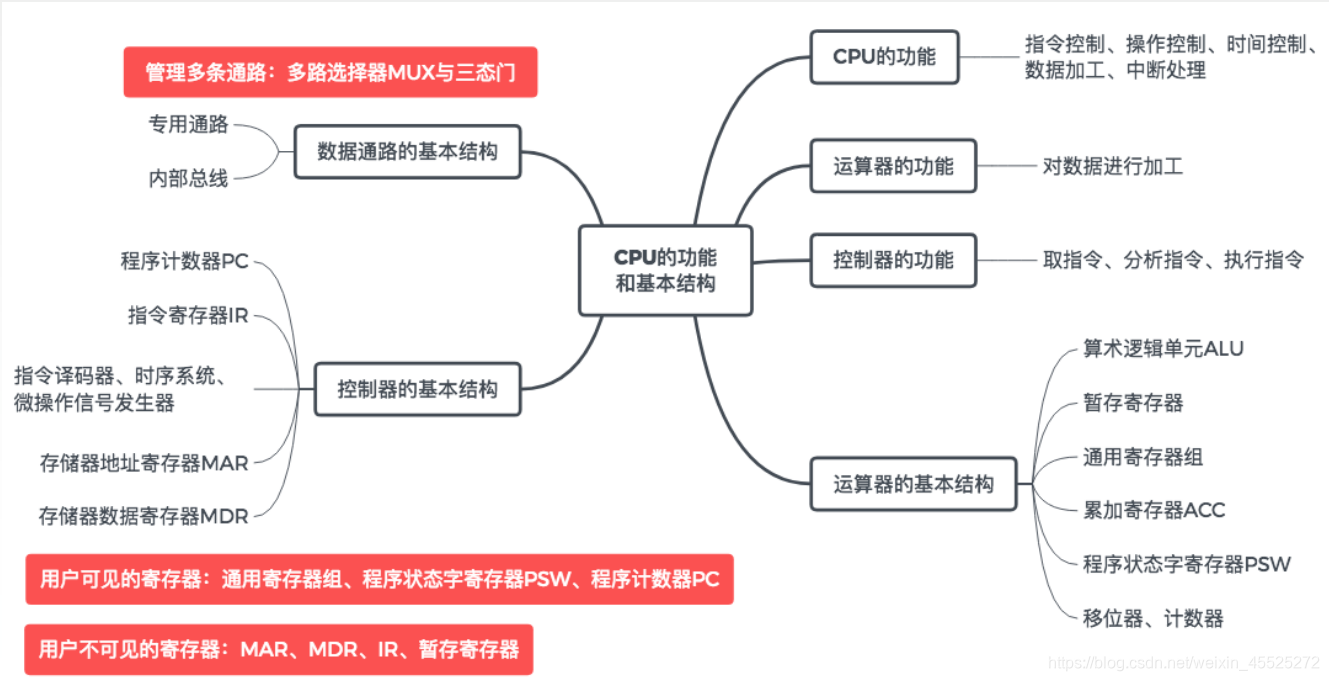

小结
