Canvas初识

什么是Canvas？

HTML5 的 canvas 元素使用 JavaScript 在网页上绘制图像。

画布是一个矩形区域，您可以控制其每一像素。

canvas 拥有多种绘制路径、矩形、圆形、字符以及添加图像的方法。

创建Canvas元素

向 HTML5 页面添加 canvas 元素。

规定元素的 id、宽度和高度：

<canvas id="myCanvas" width="200" height="100"></canvas>

Canvas坐标系

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-axGxgAIc-1612178234725)(images/location.jpg)]

通过JavaScript来绘制

    /*获取元素*/
    var myCanvas = document.querySelector('#myCanvas');
    /*获取绘图工具*/
    var context = myCanvas.getContext('2d');
    /*设置绘图的起始位置*/
    context.moveTo(100,100);
    /*绘制路径*/
    context.lineTo(200,200);
    /*描边*/
    context.stroke();

完整代码

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
        canvas {
            border: 1px solid #ccc;
            /*不建议在 css样式设置尺寸 这里只是样式多大  是对画布的拉伸   实际画布还是初始值那么大*/
            /*width: 600px;
            height: 400px;*/
        }
    </style>
</head>
<body>
<!--1.准备画布-->
<!--1.1 画布是白色的 而且默认300*150-->
<!--1.2 设置画布的大小  width="600" height="400" -->
<canvas width="600" height="400" ></canvas>
<!--2.准备绘制工具-->
<!--3.利用工具绘图-->
<script>
    /*1.获取元素*/
    var myCanvas = document.querySelector('canvas');
    /*2.获取上下文 绘制工具箱 */
    /*是否有3d 暂时没有*/
    var ctx = myCanvas.getContext('2d'); /*web gl 绘制3d效果的网页技术*/
    /*3.移动画笔*/
    ctx.moveTo(100,100);
    /*4.绘制直线 (轨迹，绘制路径)*/
    ctx.lineTo(200,100);
    /*5.描边*/
    ctx.stroke();
</script>
</body>
</html>

Canvas的基本使用

图形绘制

需要理解些概念：

路径的概念

路径的绘制

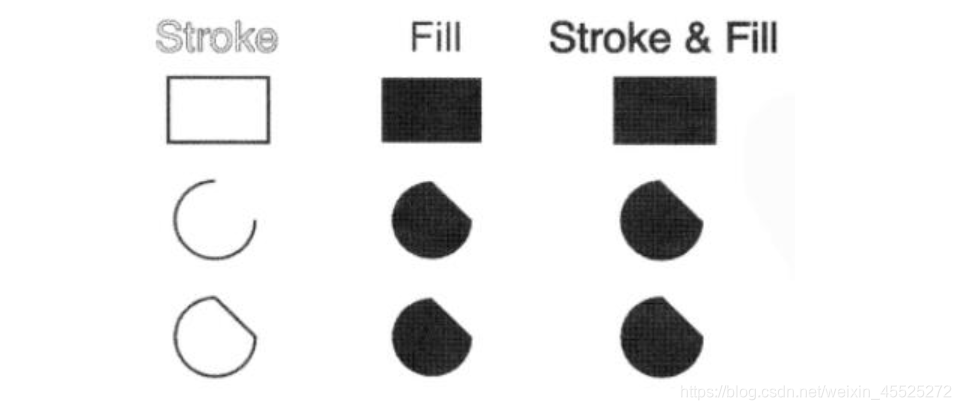

描边 stroke()

填充 fill()

闭合路径

手动闭合

程序闭合 closePath()

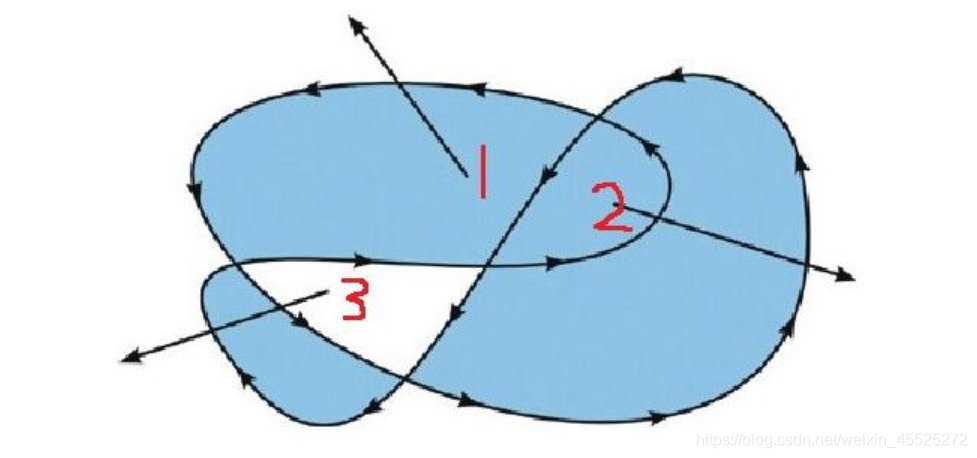

填充规则(非零环绕)

开启新的路径 beginPath()

设置样式

画笔的状态

lineWidth 线宽，默认1px

lineCap 线末端类型：(butt默认)、round、square

lineJoin 相交线的拐点 miter(默认)、round、bevel

strokeStyle 线的颜色

fillStyle 填充颜色

setLineDash() 设置虚线

getLineDash() 获取虚线宽度集合

lineDashOffset 设置虚线偏移量（负值向右偏移）

画笔实例练习

渐变色绘制

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
        canvas {
            border: 1px solid #ccc;
        }
    </style>
</head>
<body>
<canvas width="600" height="400"></canvas>
<script>
    var myCanvas = document.querySelector('canvas');
    var ctx = myCanvas.getContext('2d');
    /*线是由点构成的*/
    ctx.lineWidth = 30;
    for (var i = 0; i < 255; i++) {
        ctx.beginPath();
        ctx.moveTo(100+i-1,100);
        ctx.lineTo(100+i,100);
        ctx.strokeStyle = 'rgb('+i+',0,0)';
        ctx.stroke();
    }
</script>
</body>
</html>

镂空的房子

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
        canvas {
            border: 1px solid #ccc;
        }
    </style>
</head>
<body>
<canvas width="600" height="400"></canvas>
<script>
    var myCanvas = document.querySelector('canvas');
    var ctx = myCanvas.getContext('2d');
    /*1.绘制两个正方形 一大200一小100 套在一起*/
    ctx.moveTo(100,100);
    ctx.lineTo(300,100);
    ctx.lineTo(300,300);
    ctx.lineTo(100,300);
    ctx.closePath();
    ctx.moveTo(150,150);
    ctx.lineTo(150,250);
    ctx.lineTo(250,250);
    ctx.lineTo(250,150);
    ctx.closePath();
    /*2.去填充*/
    //ctx.stroke();
    ctx.fillStyle = 'red';
    ctx.fill();
    /*在填充的时候会遵循非零环绕规则*/
</script>
</body>
</html>

绘制坐标网格

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
        canvas {
            border: 1px solid #ccc;
        }
    </style>
</head>
<body>
<canvas width="600" height="400"></canvas>
<script>
    var myCanvas = document.querySelector('canvas');
    var ctx = myCanvas.getContext('2d');
    /*1.绘制网格*/
    /*2.网格的大小*/
    var gridSize = 10;
    var canvasHeight = ctx.canvas.height;
    var canvasWidth = ctx.canvas.width;
    /*3.画多少条X轴方向的线 横线的条数  画布高度/小格大小  */
    var xLineTotal = Math.floor(canvasHeight / gridSize);
    for (var i = 0; i <= xLineTotal; i++) {
        ctx.beginPath();
        ctx.moveTo(0, i * gridSize - 0.5 );
        ctx.lineTo(canvasWidth, i * gridSize - 0.5);
        ctx.strokeStyle = '#eee';
        ctx.stroke();
    }
    /*4.画多少条Y轴方向的线*/
    var yLineTotal = Math.floor(canvasWidth / gridSize);
    for (var i = 0; i <= yLineTotal; i++) {
        ctx.beginPath();
        ctx.moveTo(i*gridSize - 0.5 ,0);
        ctx.lineTo(i*gridSize - 0.5 ,canvasHeight);
        ctx.strokeStyle = '#eee';
        ctx.stroke();
    }
</script>
</body>
</html>

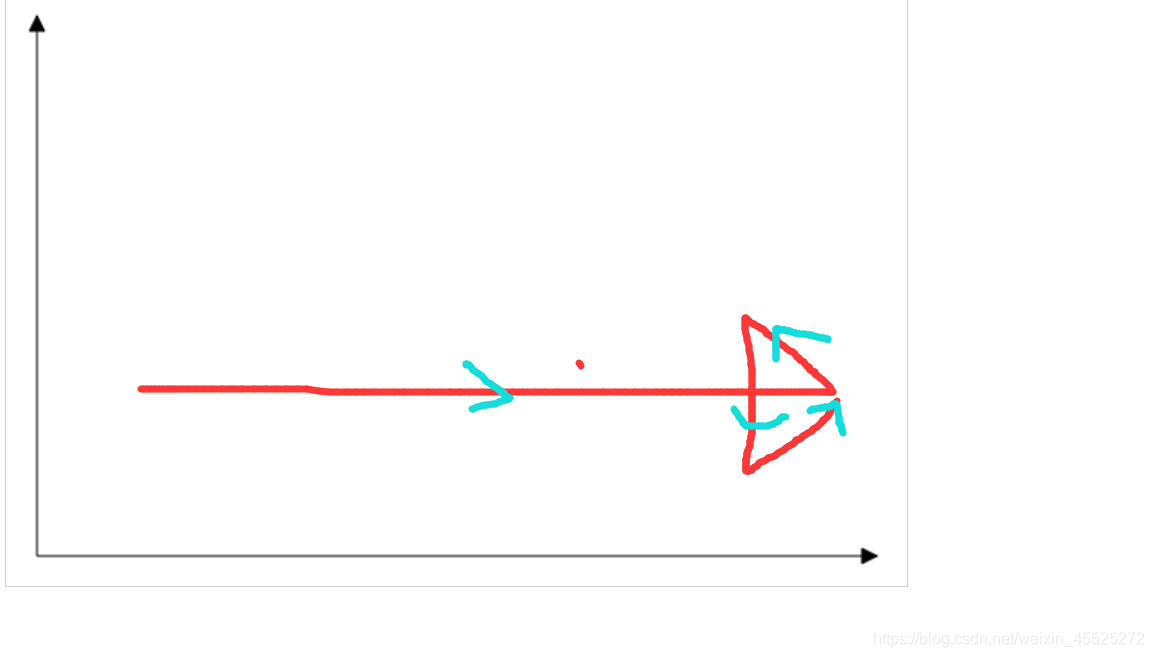

绘制坐标系

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
        canvas {
            border: 1px solid #ccc;
        }
    </style>
</head>
<body>
<canvas width="600" height="400"></canvas>
<script>
    var myCanvas = document.querySelector('canvas');
    var ctx = myCanvas.getContext('2d');
    /*1.绘制坐标系*/
    /*2.确定原点*/
    /*3.确定距离画布旁边的距离*/
    /*4.确定坐标轴的长度*/
    /*5.确定箭头的大小  是个等腰三角形  10 */
    /*6.绘制箭头填充*/
    // 坐标轴与底部的间隔
    var space = 20;
    // 箭头大小
    var arrowSize = 10;
    /*计算原点 x0 y0*/
    var canvasWidth = ctx.canvas.width;
    var canvasHeight = ctx.canvas.height;
    var x0 = space;
    var y0 = canvasHeight - space;
    /*绘制x轴*/
    ctx.beginPath();
    ctx.moveTo(x0, y0);
    ctx.lineTo(canvasWidth - space, y0);
    /*箭头*/
    ctx.lineTo(canvasWidth - space - arrowSize, y0 + arrowSize / 2);
    ctx.lineTo(canvasWidth - space - arrowSize, y0 - arrowSize / 2);
    ctx.lineTo(canvasWidth - space, y0);
    ctx.fill();
    ctx.stroke();
    /*绘制y轴*/
    ctx.beginPath();
    ctx.moveTo(x0, y0);
    ctx.lineTo(space, space);
    /*箭头*/
    ctx.lineTo(space + arrowSize / 2, space + arrowSize);
    ctx.lineTo(space - arrowSize / 2, space + arrowSize);
    ctx.lineTo(space, space);
    ctx.fill();
    ctx.stroke();
</script>
</body>
</html>

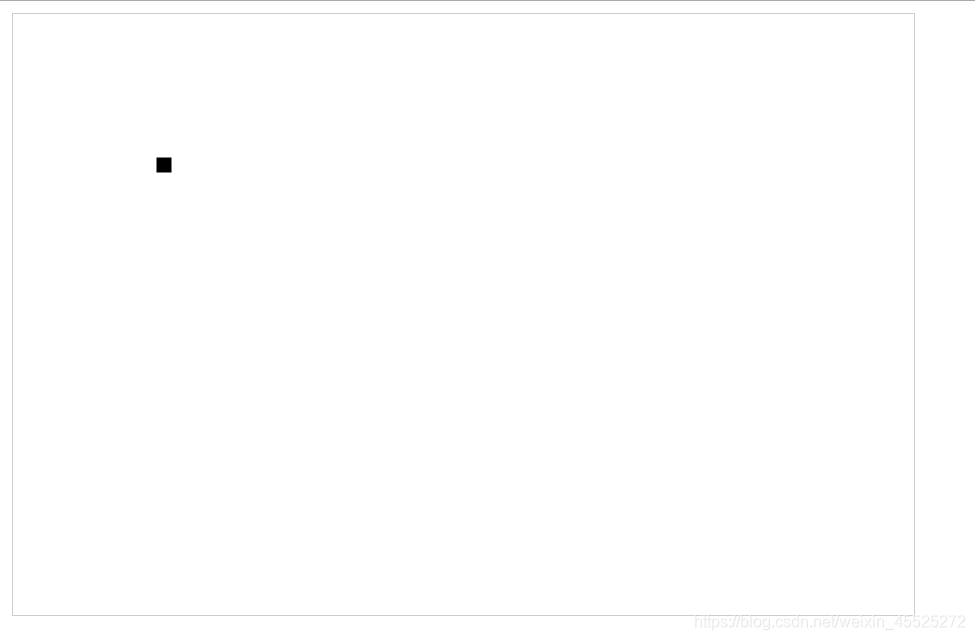

绘制坐标点

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
        canvas {
            border: 1px solid #ccc;
        }
    </style>
</head>
<body>
<canvas width="600" height="400"></canvas>
<script>
    var myCanvas = document.querySelector('canvas');
    var ctx = myCanvas.getContext('2d');
    /*1.绘制点*/
    /*2.点的尺寸*/
    /*3.以坐标中心绘制点*/
    /*点坐标*/
    var coordinate = {
        x:100,
        y:100
    }
    /*点尺寸*/
    var dottedSize = 10;
    ctx.moveTo(coordinate.x - dottedSize / 2,coordinate.y - dottedSize / 2);
    ctx.lineTo(coordinate.x + dottedSize / 2,coordinate.y - dottedSize / 2);
    ctx.lineTo(coordinate.x + dottedSize / 2,coordinate.y + dottedSize / 2);
    ctx.lineTo(coordinate.x - dottedSize / 2,coordinate.y + dottedSize / 2);
    ctx.closePath();
    ctx.fill();
</script>
</body>
</html>

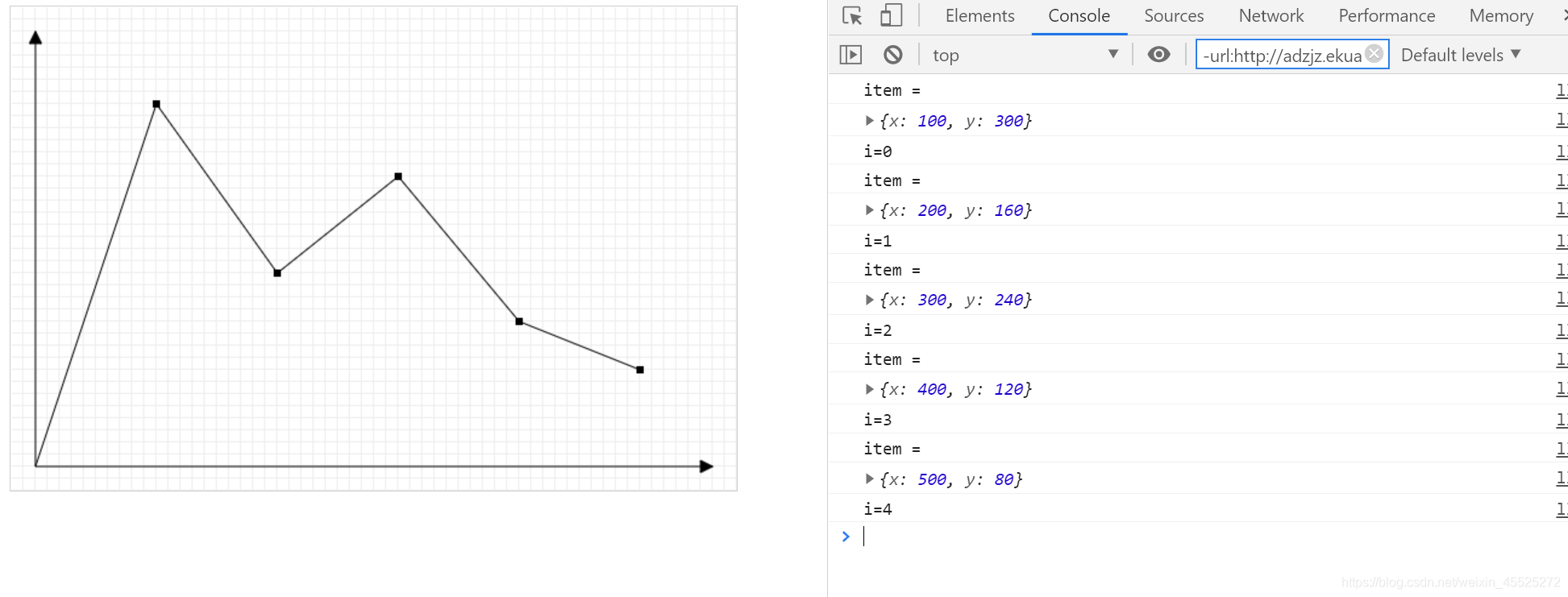

绘制折线图

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>折线图</title>
    <style>
        canvas {
            border: 1px solid #ccc;
        }
    </style>
</head>
<body>
<canvas width="600" height="400"></canvas>
<script>
    /*1.构造函数*/
    var LineChart = function (ctx) {
        /*获取绘图工具*/
        this.ctx = ctx || document.querySelector('canvas').getContext('2d');
        /*画布的大小*/
        this.canvasWidth = this.ctx.canvas.width;
        this.canvasHeight = this.ctx.canvas.height;
        /*网格的大小*/
        this.gridSize = 10;
        /*坐标系的间距*/
        this.space = 20;
        /*坐标原点*/
        this.x0 = this.space;
        this.y0 = this.canvasHeight - this.space;
        /*箭头的大小*/
        this.arrowSize = 10;
        /*绘制点*/
        this.dottedSize = 6;
        /*点的坐标 和数据有关系  数据可视化*/
    }
    /*2.行为方法*/
    LineChart.prototype.init = function (data) {
        this.drawGrid();
        this.drawAxis();
        this.drawDotted(data);
    };
    /*绘制网格*/
    LineChart.prototype.drawGrid = function () {
        /*x方向的线*/
        var xLineTotal = Math.floor(this.canvasHeight / this.gridSize);
        this.ctx.strokeStyle = '#eee';
        for (var i = 0; i <= xLineTotal; i++) {
            this.ctx.beginPath();
            this.ctx.moveTo(0, i * this.gridSize - 0.5);
            this.ctx.lineTo(this.canvasWidth, i * this.gridSize - 0.5);
            this.ctx.stroke();
        }
        /*y方向的线*/
        var yLineTotal = Math.floor(this.canvasWidth / this.gridSize);
        for (var i = 0; i <= yLineTotal; i++) {
            this.ctx.beginPath();
            this.ctx.moveTo(i * this.gridSize - 0.5, 0);
            this.ctx.lineTo(i * this.gridSize - 0.5, this.canvasHeight);
            this.ctx.stroke();
        }
    };
    /*绘制坐标系*/
    LineChart.prototype.drawAxis = function () {
        /*X轴*/
        this.ctx.beginPath();
        this.ctx.strokeStyle = '#000';
        this.ctx.moveTo(this.x0, this.y0);
        this.ctx.lineTo(this.canvasWidth - this.space, this.y0);
        this.ctx.lineTo(this.canvasWidth - this.space - this.arrowSize, this.y0 + this.arrowSize / 2);
        this.ctx.lineTo(this.canvasWidth - this.space - this.arrowSize, this.y0 - this.arrowSize / 2);
        this.ctx.lineTo(this.canvasWidth - this.space, this.y0);
        this.ctx.stroke();
        this.ctx.fill();
        /*Y轴*/
        this.ctx.beginPath();
        this.ctx.strokeStyle = '#000';
        this.ctx.moveTo(this.x0, this.y0);
        this.ctx.lineTo(this.space, this.space);
        this.ctx.lineTo(this.space + this.arrowSize / 2, this.space + this.arrowSize);
        this.ctx.lineTo(this.space - this.arrowSize / 2, this.space + this.arrowSize);
        this.ctx.lineTo(this.space, this.space);
        this.ctx.stroke();
        this.ctx.fill();
    };
    /*绘制所有点*/
    LineChart.prototype.drawDotted = function (data) {
        /*1.数据的坐标 需要转换 canvas坐标*/
        /*2.再进行点的绘制*/
        /*3.把线连起来*/
        var that = this;
        /*记录当前坐标*/
        var prevCanvasX = 0;
        var prevCanvasY = 0;
        data.forEach(function (item, i) {
            /* x = 原点的坐标 + 数据的坐标 */
            /* y = 原点的坐标 - 数据的坐标 */
            console.log("item =");
            console.log(item);
            console.log( "i="+i);
            var canvasX = that.x0 + item.x;
            var canvasY = that.y0 - item.y;
            /*绘制点*/
            that.ctx.beginPath();
            that.ctx.moveTo(canvasX - that.dottedSize / 2, canvasY - that.dottedSize / 2);
            that.ctx.lineTo(canvasX + that.dottedSize / 2, canvasY - that.dottedSize / 2);
            that.ctx.lineTo(canvasX + that.dottedSize / 2, canvasY + that.dottedSize / 2);
            that.ctx.lineTo(canvasX - that.dottedSize / 2, canvasY + that.dottedSize / 2);
            that.ctx.closePath();
            that.ctx.fill();
            /*点的连线*/
            /*当时第一个点的时候 起点是 x0 y0*/
            /*当时不是第一个点的时候 起点是 上一个点*/
            if(i == 0){
                that.ctx.beginPath();
                that.ctx.moveTo(that.x0,that.y0);
                that.ctx.lineTo(canvasX,canvasY);
                that.ctx.stroke();
            }else{
                /*上一个点*/
                that.ctx.beginPath();
                that.ctx.moveTo(prevCanvasX,prevCanvasY);
                that.ctx.lineTo(canvasX,canvasY);
                that.ctx.stroke();
            }
            /*记录当前的坐标，下一次要用*/
            prevCanvasX = canvasX;
            prevCanvasY = canvasY;
        });
    };
    /*3.初始化*/
    var data = [
        {
            x: 100,
            y: 300
        },
        {
            x: 200,
            y: 160
        },
        {
            x: 300,
            y: 240
        },
        {
            x: 400,
            y: 120
        },
        {
            x: 500,
            y: 80
        }
    ];
    var lineChart = new LineChart();
    lineChart.init(data);
</script>
</body>
</html>

参考文档

w3school

Canvas_API

Canvas图形绘制

矩形绘制

rect(x,y,w,h) 没有独立路径

strokeRect(x,y,w,h) 有独立路径，不影响别的绘制

fillRect(x,y,w,h) 有独立路径，不影响别的绘制

clearRect(x,y,w,h) 擦除矩形区域

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
        canvas {
            border: 1px solid #ccc;
        }
    </style>
</head>
<body>
<canvas width="600" height="400"></canvas>
<script>
    var myCanvas = document.querySelector('canvas');
    var ctx = myCanvas.getContext('2d');
    /*绘制矩形路径 不是独立路径*/
    ctx.rect(100,100,100,100);
    ctx.fillStyle = 'green';
    ctx.stroke();
    ctx.fill();
    /*绘制矩形  有自己的独立路径*/
    ctx.fillStyle = 'red';
    ctx.strokeRect(200,200,100,100);
    ctx.fillStyle = 'skyblue';
    ctx.fillRect(300,300,100,100);
    /*清除矩形的内容*/
    // ctx.clearRect(0,0,ctx.canvas.width,ctx.canvas.height);
</script>
</body>
</html>

createLinearGradient()方法

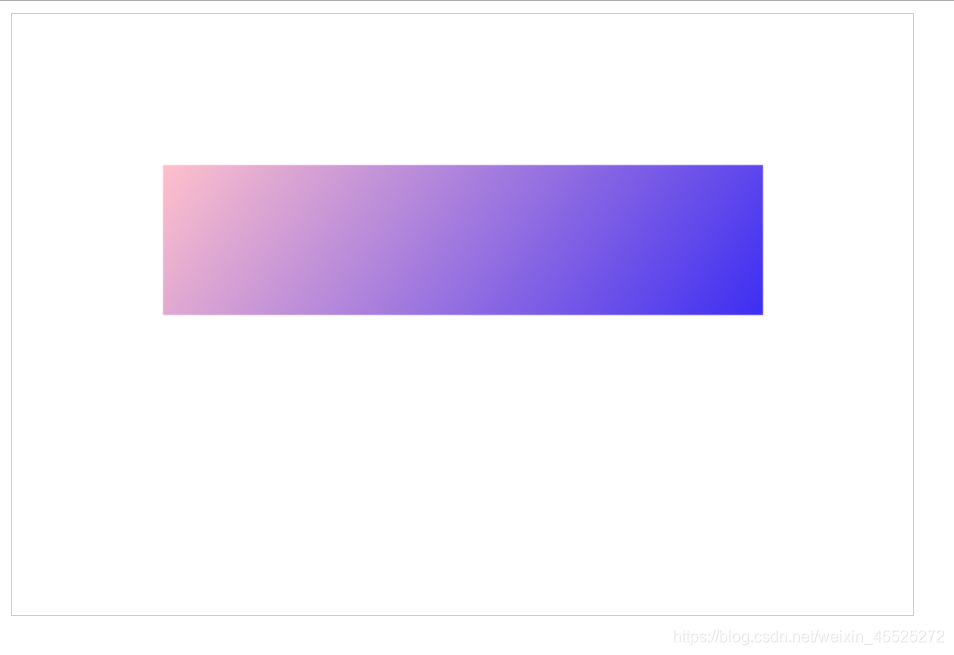

绘制渐变颜色矩形

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
        canvas {
            border: 1px solid #ccc;
        }
/*        .linearGradient{
            width: 400px;
            height: 100px;
            background-image: linear-gradient(to right,pink,blue);
        }*/
    </style>
</head>
<body>
<div class="linearGradient"></div>
<canvas width="600" height="400"></canvas>
<script>
    var myCanvas = document.querySelector('canvas');
    var ctx = myCanvas.getContext('2d');
    /*fillStyle 'pink' '#000' 'rgb()' 'rgba()' */
    /*也可以使用一个渐变的方案了填充矩形*/
    /*创建一个渐变的方案*/
    /*渐变是由长度的*/
    /*x0y0 起始点 x1y1 结束点  确定长度和方向*/
    var linearGradient = ctx.createLinearGradient(100,100,500,400);
    linearGradient.addColorStop(0,'pink');
    //linearGradient.addColorStop(0.5,'red');
    linearGradient.addColorStop(1,'blue');
    ctx.fillStyle = linearGradient;
    ctx.fillRect(100,100,400,100);
    /*pink---->blue*/
    /*回想线性渐变---->要素 方向  起始颜色 结束颜色 */
    /*通过两个点的坐标可以控制 渐变方向*/
</script>
</body>
</html>

Canvas学习参考文档(上)

Canvas初识

什么是Canvas？

创建Canvas元素

Canvas坐标系

通过JavaScript来绘制

Canvas的基本使用

图形绘制

设置样式

画笔实例练习

渐变色绘制

镂空的房子

绘制坐标网格

绘制坐标系

绘制坐标点

绘制折线图

参考文档

Canvas图形绘制

矩形绘制

createLinearGradient()方法

热门文章

最新文章

相关电子书

探索云世界

热门

云计算

大数据

云原生

人工智能

数据库

开发与运维

活动广场

任务中心

训练营

直播

乘风者计划

下载

镜像站

技术资料

Canvas学习参考文档(上)

Canvas初识

什么是Canvas？

创建Canvas元素

Canvas坐标系

通过JavaScript来绘制

Canvas的基本使用

图形绘制

设置样式

画笔实例练习

渐变色绘制

镂空的房子

绘制坐标网格

绘制坐标系

绘制坐标点

绘制折线图

参考文档

Canvas图形绘制

矩形绘制

createLinearGradient()方法

热门文章

最新文章

相关电子书
