聊聊 分布式 WebSocket 集群解决方案(二)

简介: 聊聊 分布式 WebSocket 集群解决方案
+关注继续查看

| 一致性哈希算法实现(本文的要点)


这种方法是本人认为最优雅的实现方案,理解这种方案需要一定的时间,如果你耐心看下去,相信你一定会有所收获。再强调一次,不了解一致性哈希算法的同学请先看这里,现先假设哈希环是顺时针查找的。


首先,想要将一致性哈希算法的思想应用到我们的websocket集群,我们需要解决以下新问题:


集群节点DOWN,会影响到哈希环映射到状态是DOWN的节点。

集群节点UP,会影响到旧key映射不到对应的节点。

哈希环读写共享。

在集群中,总会出现服务UP/DOWN的问题。


针对节点DOWN的问题分析如下:


一个服务器DOWN的时候,其拥有的websocket session会自动关闭连接,并且前端会收到通知。此时会影响到哈希环的映射错误。我们只需要当监听到服务器DOWN的时候,删除哈希环上面对应的实际结点和虚结点,避免让网关转发到状态是DOWN的服务器上。


实现方法:在eureka治理中心监听集群服务DOWN事件,并及时更新哈希环。


针对节点UP的问题分析如下:


现假设集群中有服务 CacheB上线了,该服务器的ip地址刚好被映射到key1和 cacheA之间。那么key1对应的用户每次要发消息时都跑去 CacheB发送消息,结果明显是发送不了消息,因为 CacheB没有key1对应的session。





此时我们有两种解决方案。


方案A简单,动作大:


eureka监听到节点UP事件之后,根据现有集群信息,更新哈希环。并且断开所有session连接,让客户端重新连接,此时客户端会连接到更新后的哈希环节点,以此避免消息无法送达的情况。


方案B复杂,动作小:


我们先看看没有虚拟节点的情况,假设 CacheC和 CacheA之间上线了服务器 CacheB。所有映射在 CacheC到 CacheB的用户发消息时都会去 CacheB里面找session发消息。也就是说 CacheB一但上线,便会影响到 CacheC到 CacheB之间的用户发送消息。所以我们只需要将 CacheA断开 CacheC到 CacheB的用户所对应的session,让客户端重连。




接下来是有虚拟节点的情况,假设浅色的节点是虚拟节点。我们用长括号来代表某段区域映射的结果属于某个 Cache。首先是C节点未上线的情况。图大家应该都懂吧,所有B的虚拟节点都会指向真实的B节点,所以所有B节点逆时针那一部分都会映射到B(因为我们规定哈希环顺时针查找)。




接下来是C节点上线的情况,可以看到某些区域被C占领了。




由以上情况我们可以知道:节点上线,会有许多对应虚拟节点也同时上线,因此我们需要将多段范围key对应的session断开连接(上图红色的部分)。具体算法有点复杂,实现的方式因人而异,大家可以尝试一下自己实现算法。


哈希环应该放在哪里?


gateway本地创建并维护哈希环。当ws请求进来的时候,本地获取哈希环并获取映射服务器信息,转发ws请求。这种方法看上去不错,但实际上是不太可取的,回想一下上面服务器DOWN的时候只能通过eureka监听,那么eureka监听到DOWN事件之后,需要通过io来通知gateway删除对应节点吗?显然太麻烦了,将eureka的职责分散到gateway,不建议这么做。

eureka创建,并放到redis共享读写。这个方案可行,当eureka监听到服务DOWN的时候,修改哈希环并推送到redis上。为了请求响应时间尽量地短,我们不可以让gateway每次转发ws请求的时候都去redis取一次哈希环。哈希环修改的概率的确很低,gateway只需要应用redis的消息订阅模式,订阅哈希环修改事件便可以解决此问题。

至此我们的spring websocket集群已经搭建的差不多了,最重要的地方还是一致性哈希算法。现在有最后一个技术瓶颈,网关如何根据ws请求转发到指定的集群服务器上?

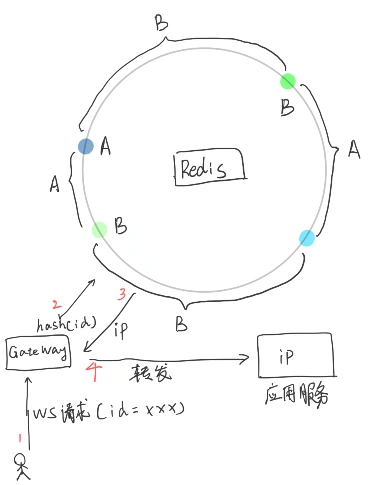

答案在负载均衡。spring cloud gateway或zuul都默认集成了ribbon作为负载均衡,我们只需要根据建立ws请求时客户端发来的user id,重写ribbon负载均衡算法,根据user id进行hash,并在哈希环上寻找ip,并将ws请求转发到该ip便完事了。流程如下图所示:




接下来用户沟通的时候,只需要根据id进行hash,在哈希环上获取对应ip,便可以知道与该用户建立ws连接时的session存在哪台服务器上了!


| spring cloud Finchley.RELEASE版本中ribbon未完善的地方


题主在实际操作的时候发现了ribbon两个不完善的地方…


根据网上找的方法,继承AbstractLoadBalancerRule重写负载均衡策略之后,多个不同应用的请求变得混乱。假如eureka上有两个service A和B,重写负载均衡策略之后,请求A或B的服务,最终只会映射到其中一个服务上。非常奇怪!可能spring cloud gateway官网需要给出一个正确的重写负载均衡策略的demo。

一致性哈希算法需要一个key,类似user id,根据key进行hash之后在哈希环上搜索并返回ip。但是ribbon没有完善choose函数的key参数,直接写死了default!




难道这样子我们就没有办法了吗?其实还有一个可行并且暂时可替代的办法!

如下图所示,客户端发送一个普通的http请求(包含id参数)给网关,网关根据id进行hash,在哈希环中寻找ip地址,将ip地址返回给客户端,客户端再根据该ip地址进行ws请求。





由于ribbon未完善key的处理,我们暂时无法在ribbon上实现一致性哈希算法。只能间接地通过客户端发起两次请求(一次http,一次ws)的方式来实现一致性哈希。希望不久之后ribbon能更新这个缺陷!让我们的websocket集群实现得更优雅一点。


| 后记


以上便是我这几天探索的结果。期间遇到了许多问题,并逐一解决难题,列出两个websocket集群解决方案。第一个是session广播,第二个是一致性哈希。


这两种方案针对不同场景各有优缺点,本文并未用到ActiveMQ,Karfa等消息队列实现消息推送,只是想通过自己的想法,不依靠消息队列来简单地实现多用户之间的长连接通讯。希望能为大家提供一条不同于寻常的思路。
