前言

前面进行了可以传输，那么写一个简单的C程序来交叉编译并传入运行。

虚拟机

上一篇搭建的虚拟机环境，包含了sftp传递文件，网络能ping通，基于上一篇的虚拟机继续搭建。

海思交叉编译虚拟机搭建

查看开发板提供的引导文档，先搭建ubuntu的基础软件软件，然后再解压交叉编译器搭建交叉编译的环境。

安装本机软件包

dash改为bash

Ubuntu一般默认为使用dash，我们要使用bash，所以如下：

sudo dpkg-reconfigure dash

弹出界面如下，我们选择“no”，不使用dash：

安装依赖包

直接复制命令行安装即可

sudo apt-get install make libc6:i386 lib32z1 lib32stdc++6 zlib1g-dev libncurses5-dev
sudo apt-get install ncurses-term libncursesw5-dev g++ u-boot-tools:i386 texinfo
sudo apt-get install texlive gawk libssl-dev openssl bc uuid-dev

安装完成后即可。

安装交叉编译工具（交叉编译器）

拷贝编译工具

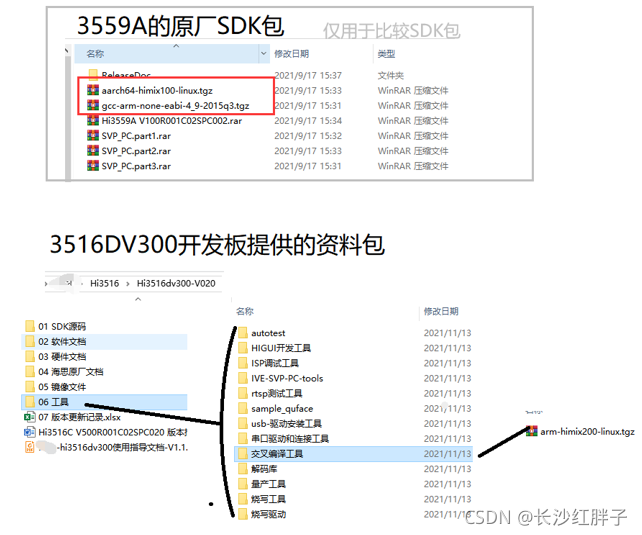

拿到开发板海思资料中的交叉编译器，如下图：

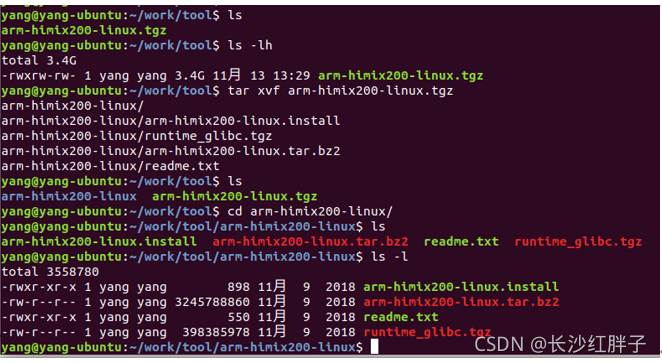

有点大，如下图：

专门在虚拟机新建work/tools目录存放，work为存放所有代码，源码，交叉编译环境等的库地址。

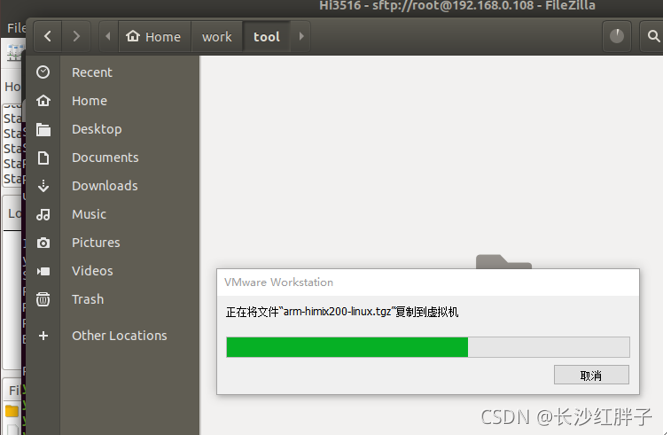

传递完成：

解压安装

开发板厂家已经帮我们弄好了，所以解压，跑脚本即可。

开发板提供的安装脚本arm-himix200-linux.install的内容如下：

#!/bin/bash
TOP_DIR=/opt/hisi-linux/x86-arm
if [ -n "$1" ]
then
  [ -d "$1" ] && TOP_DIR=$1
fi
TOOL_DIR=$TOP_DIR/arm-himix200-linux
TAR_BIN_DIR=$TOOL_DIR/bin
TOOLS_PKG="$PWD/arm-himix200-linux.tar.bz2"
RUNTIME_LIB_PKG="$PWD/runtime_glibc.tgz"
set +e
echo "Installing HuaWei LiteOS Linux at $TOP_DIR"
mkdir -pv $TOP_DIR
if [ -d $TOOL_DIR ]
then
  echo "Delete exist directory..." >&2
  rm $TOOL_DIR -rf
else
  mkdir -pv $TOOL_DIR
fi
echo "Extract cross tools ..." >&2
tar -xf $TOOLS_PKG -C $TOP_DIR
# creat link
sed -i  '/\/arm-hisiv610-liteOS\//d' /etc/profile
if [ -z "`grep "$TAR_BIN_DIR" < /etc/profile`" ] ;
then
  echo "export path $TAR_BIN_DIR" >&2
  cat >> /etc/profile << EOF
# `date`
# HuaWei LiteOS Linux, Cross-Toolchain PATH
export PATH="$TAR_BIN_DIR:\$PATH"
#
EOF
  source /etc/profile
else
  echo "skip export toolchains path" >&2
fi
tar -xzf $RUNTIME_LIB_PKG -C $TOOL_DIR
  根据自己的习惯，先备份，然后修改如下，主要修改的几个点如下：
 TOP_DIR：为工作目录
 TOOL_DIR：之前tool，新建一个tools存放解压安装的
#!/bin/bash
#TOP_DIR=/opt/hisi-linux/x86-arm
TOP_DIR=/home/yang/work/tools
if [ -n "$1" ]
then
  [ -d "$1" ] && TOP_DIR=$1
fi
#TOOL_DIR=$TOP_DIR/arm-himix200-linux
TOOL_DIR=$TOP_DIR/arm-himix200-linux
TAR_BIN_DIR=$TOOL_DIR/bin
TOOLS_PKG="$PWD/arm-himix200-linux.tar.bz2"
RUNTIME_LIB_PKG="$PWD/runtime_glibc.tgz"
set +e
echo "Installing HuaWei LiteOS Linux at $TOP_DIR"
mkdir -pv $TOP_DIR
if [ -d $TOOL_DIR ]
then
  echo "Delete exist directory..." >&2
  rm $TOOL_DIR -rf
else
  mkdir -pv $TOOL_DIR
fi
echo "Extract cross tools ..." >&2
tar -xf $TOOLS_PKG -C $TOP_DIR
# creat link
sed -i  '/\/arm-hisiv610-liteOS\//d' /etc/profile
if [ -z "`grep "$TAR_BIN_DIR" < /etc/profile`" ] ;
then
  echo "export path $TAR_BIN_DIR" >&2
  cat >> /etc/profile << EOF
# `date`
# HuaWei LiteOS Linux, Cross-Toolchain PATH
export PATH="$TAR_BIN_DIR:\$PATH"
#
EOF
  source /etc/profile
else
  echo "skip export toolchains path" >&2
fi
tar -xzf $RUNTIME_LIB_PKG -C $TOOL_DIR

根据自己的习惯，先备份，然后修改如下，主要修改的几个点如下：

TOP_DIR：为工作目录
TOOL_DIR：之前tool，新建一个tools存放解压安装的

#!/bin/bash
#TOP_DIR=/opt/hisi-linux/x86-arm
TOP_DIR=/home/yang/work/tools
if [ -n "$1" ]
then
  [ -d "$1" ] && TOP_DIR=$1
fi
#TOOL_DIR=$TOP_DIR/arm-himix200-linux
TOOL_DIR=$TOP_DIR/arm-himix200-linux
TAR_BIN_DIR=$TOOL_DIR/bin
TOOLS_PKG="$PWD/arm-himix200-linux.tar.bz2"
RUNTIME_LIB_PKG="$PWD/runtime_glibc.tgz"
set +e
echo "Installing HuaWei LiteOS Linux at $TOP_DIR"
mkdir -pv $TOP_DIR
if [ -d $TOOL_DIR ]
then
  echo "Delete exist directory..." >&2
  rm $TOOL_DIR -rf
else
  mkdir -pv $TOOL_DIR
fi
echo "Extract cross tools ..." >&2
tar -xf $TOOLS_PKG -C $TOP_DIR
# creat link
sed -i  '/\/arm-hisiv610-liteOS\//d' /etc/profile
if [ -z "`grep "$TAR_BIN_DIR" < /etc/profile`" ] ;
then
  echo "export path $TAR_BIN_DIR" >&2
  cat >> /etc/profile << EOF
# `date`
# HuaWei LiteOS Linux, Cross-Toolchain PATH
export PATH="$TAR_BIN_DIR:\$PATH"
#
EOF
  source /etc/profile
else
  echo "skip export toolchains path" >&2
fi
tar -xzf $RUNTIME_LIB_PKG -C $TOOL_DIR

然后命令行安装，如下图：

然后相当漫长的等待，可以看看，此处我们打发下时间，可以先继续往下看。

Ok了，解压完成。

测试交叉编译器

交叉编译器全局引入之后，应该能调用到，实际发现arm-linux然后tab无法迁出，查看/etc/profile脚本，引入了tools/bin目录，bin目录下有对应的执行文件指向host_bin目录下，发现引入tools/arm-himix200-linux/bin无法提示出编译器，只好尝试强制引入host_bin试试，结果是可以的，如下图：

所以c++编译器好了。

测试Demo

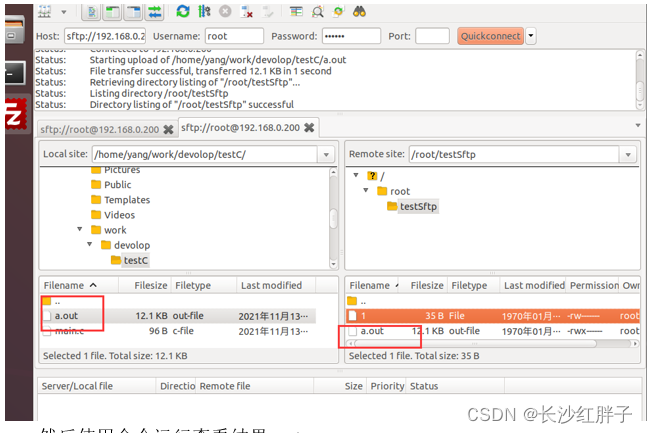

将a.out使用sftp传入Hi3516：

然后使用命令运行查看结果：

定位开机启动文件

启动文件分布

查看开机启动应用，一般linux下的开机启动初始化都会放在/etc/init.d目录下，然后有一个rcS脚本，循环从S00到S99顺序执行，定位到目录查看如下：

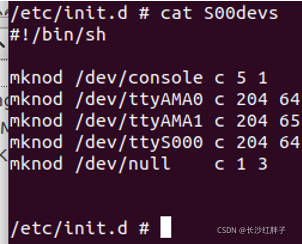

S00dev：看名称就知道是设备（不深究）

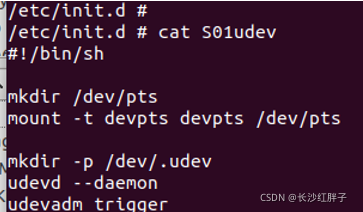

S01udev：看名称是设备管理器，即管理设备树（不深究）

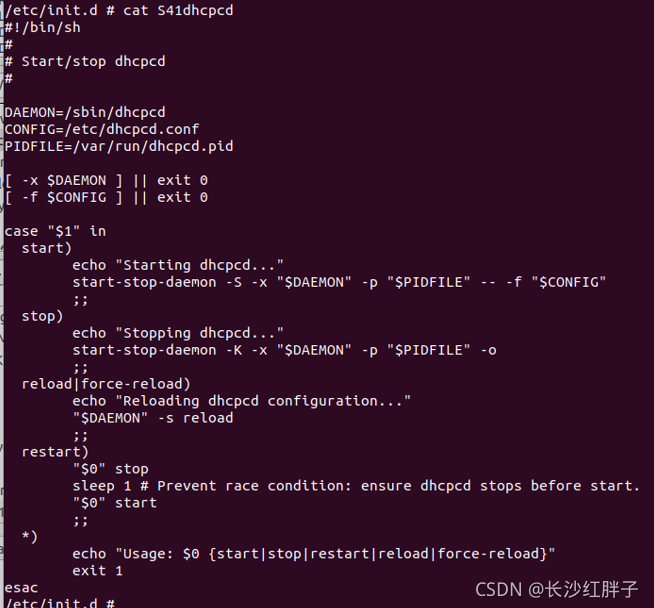

S41dhcpcd：根据名称应该是dhcp服务（不深究）

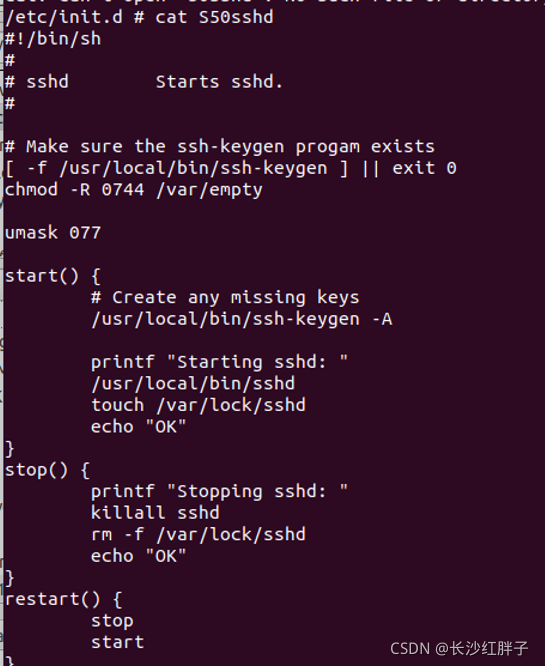

S50sshd：是sftp，ssh等一些服务（不深究）

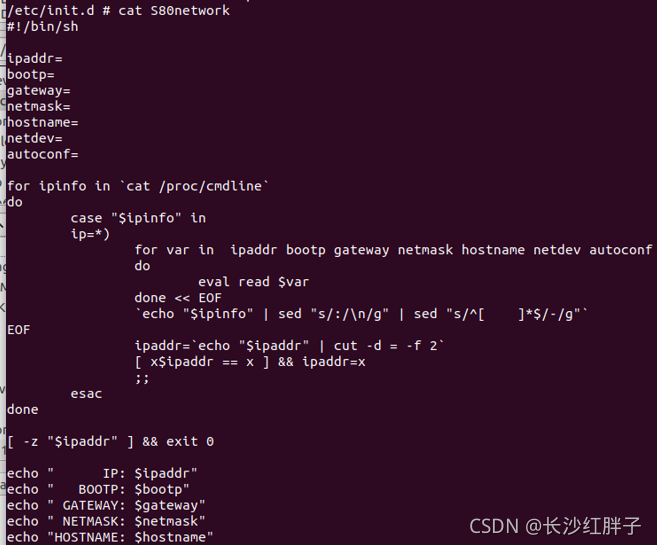

S80network：网络配置，配置动态地址，静态地址可以改这个脚本（不深究）
rcS：主要运行的脚本，脚本中可以做一些操作，并轮询S??*系列初始化。

查看/user/qt5.12/qt-env.sh

改脚本只是引入了一些qt的环境变量。

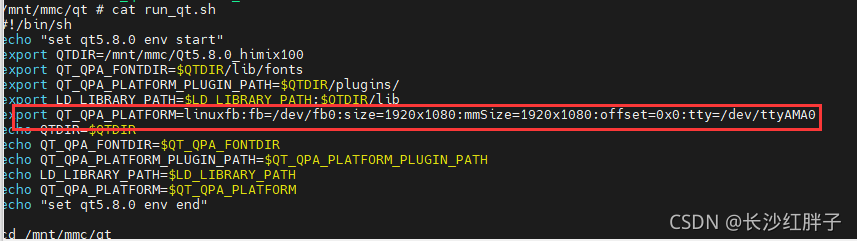

补充：以下是另外一个环境的qt环境变量（关于显示和触摸是和具体的驱动程序相关）

查看/usr/script/hi3516dv300.sh脚本

该基本，基本是做测试用的，定位到启动开机应用：

mount /dev/mmcblk0p4 /userdata
. /userdata/user.conf
# eth0 ethernet interface config
if [ X$ETH0_CFG == Xstatic ]; then
        ifconfig eth0 $BOARD_IP netmask $NETMASK broadcast $BROADCAST
elif [ X$ETH0_CFG == Xdhcp ]; then
        :
else
        ifconfig eth0 192.168.1.120 netmask 255.255.255.0 broadcast 192.168.1.255
fi
# telnetd start
if [ X$RUN_TELNETD == Xyes ]; then
        telnetd &
fi
# openssh config
if [ X$SSHD_EN != Xyes ]; then
        if [ -e /etc/init.d/S50sshd ]; then
                mv /etc/init.d/S50sshd /etc/init.d/backup/
        fi
else
        if [ -e /etc/init.d/backup/S50sshd ]; then
                mv /etc/init.d/backup/S50sshd /etc/init.d/
        fi
fi
sh /userdata/user-script.sh
# mount user partition
if [ -e /dev/mmcblk0p5 ]; then
        mount /dev/mmcblk0p5 /user
        if [ $? != 0 ]; then
                mkfs.ext4 /dev/mmcblk0p5
                mount /dev/mmcblk0p5 /user
        fi
fi
# start_wifi
cd /lib/
ln -s libnl-genl.so.2.0.0 libnl-genl.so.2
ln -s libnl.so.2.0.0 libnl.so.2
# load3516dv300
cd /usr/ko/
./load3516dv300 -i -sensor0 $SNS0 -sensor1 $SNS1
insmod /usr/ko/cfg80211.ko
insmod /usr/ko/8189fs.ko
# insmod touchscreen driver
if [[ -n $TOUCHSCREEN ]]; then
        insmod /usr/ko/$TOUCHSCREEN lcd=$LCD debug=$TP_DEBUG
fi
# audio enable
sh /usr/script/audio-gpio.sh
# camera enable and reset
sh /usr/script/camera-gpio.sh 1
# lcd enable and reset
sh /usr/script/lcd-gpio.sh 1
# lcd backlight enable
#sh /usr/script/lcd-pwm.sh 1
# enable camera led
#sh /usr/script/ir-led.sh 1
#sh /usr/script/bl-led.sh 1
# camera preview
cd /usr/sample/vio/
#if [ X$DISPLAY == X10 ] || [ X$DISPLAY == X12 ]; then
#       ./sample_vio -f $DISPLAY -t $SNS0_TYPE -T $SNS1_TYPE -l $LCD -s $SATURATION -r $SNS0_ROTATE -R $SNS1E
#elif [ X$DISPLAY == X9 ] || [ X$DISPLAY == X11 ]; then
#       ./sample_vio -f $DISPLAY -t $SNS0_TYPE -l $LCD -s $SATURATION -r $SNS0_ROTATE
#       ./sample_vio -f $DISPLAY -t $SNS0_TYPE -T $SNS1_TYPE -l $LCD -s $SATURATION -r $SNS0_ROTATE -R $SNS1E
#else
#       ./sample_vio -f $DISPLAY -t $SNS0_TYPE
#fi
if [ X$DISPLAY == X11 ] || [ X$DISPLAY == X12 ]; then
    ./sample_vio -f $DISPLAY -t $SNS0_TYPE -T $SNS1_TYPE -l $LCD -s $SATURATION -r $SNS0_ROTATE -R $SNS1_ROTE
else
        cd /usr/sample/ExpertCode/
    /usr/sample/ExpertCode/ExpertCode_Main -l $LCD -t $SNS0_TYPE -T $SNS1_TYPE &
fi
# disable camera lcd backlight
#sh /usr/script/camera-gpio.sh 0
#sh /usr/script/lcd-gpio.sh 0
#sh /usr/script/lcd-pwm.sh 0
# disable camera led
#sh /usr/script/ir-led.sh 0
#sh /usr/script/bl-led.sh 0
echo "end of hi3516dv300.sh"

开启应用如下图：

我们注释这一部分，重启看结果：

开机后，确实没有显示。

我们打印出来，看看这句话，获取到自己跑改应用需要的一些参数，如LCD配置，-t，-T等一些参数（注意双引号）。

使用top和kill -9杀掉ExpertCode_Main进程，然后手动启动，如下图：

成功跑起来应用。
