案例分享:Qt高频fpga采集数据压力位移速度加速度分析系统(通道配置、电压转换、采样频率、通道补偿、定时采集、距离采集,导出excel、自动XY轴、隐藏XY轴、隐藏显示通道,文件回放等等)

简介: 案例分享:Qt高频fpga采集数据压力位移速度加速度分析系统(通道配置、电压转换、采样频率、通道补偿、定时采集、距离采集,导出excel、自动XY轴、隐藏XY轴、隐藏显示通道,文件回放等等)

需求

  1.0-7通道压力采集,采集频率1~100Khz(1,10,20,30…1000Khz);

  2.0-7通道压力,可设置补偿值,测量范围;

  3.编码器0,1脉冲采集,计算位移,速度,加速度;

  4.所有通道可设置别名,隐藏/显示状态;

  5.支持定时采集,指定距离采集(以编码器周长,分辨率与脉冲计算);

  6.支持分组,可将通道0-7分为2组,并且可以分别采集和停止;

  7.对设置设置界面和主界面的所有相关配置参数进行保存,并在下次启动时恢复最后一次启动的配置数据

  8.支持日志系统,对相关操作和数据进行日志输出

  9.支持坐标轴缩放;

  10.支持不同y坐标进行加权操作,使其显示在同一个图中;

  11.使用udp重传控制机制,保障传输大量数据时,数据传输速度快,稳定,可靠。

  12.支持需要的数据可打印;


相关博客

  《案例分享:Qt高频fpga采集数据压力位移速度加速度分析系统(通道配置、电压转换、采样频率、通道补偿、定时采集、距离采集,导出excel、自动XY轴、隐藏XY轴、隐藏显示通道,文件回放等等)

  《案例分享:Qt多段Y轴折线图框架(双Y轴段折线、支持拽拖、浮动游标显示X值各段Y值、支持大量实时显示下位机数据)

  《案例分享:Qt便携式致病菌快速检测仪(账号管理、实验过程、二维图表、历史数据、通讯管理、实验报告、中英文等等)

  《案例分享:Qt多通道数据采集系统(通道配置、电压转换、采样频率、通道补偿值、定时采集、导出excel和图表、自动XY轴、隐藏XY轴、实时隐藏显示通道)

  《Qt开发笔记之QCustomPlot:QCustomPlot介绍、编译与使用

  《Qt开发笔记之Qwt(一):Qwt介绍、编译与Demo


体验下载地址

  特别注意:发布用的模拟数据方式,过程中的演示Demo,模拟数据方式与数据处理相关的功能不可用。

  CSDN(免积分):https://download.csdn.net/download/qq21497936/23361384

  QQ群:1047134658(点击“文件”搜索“highFreq”,群内与博文同步更新)


Demo演示

  

  

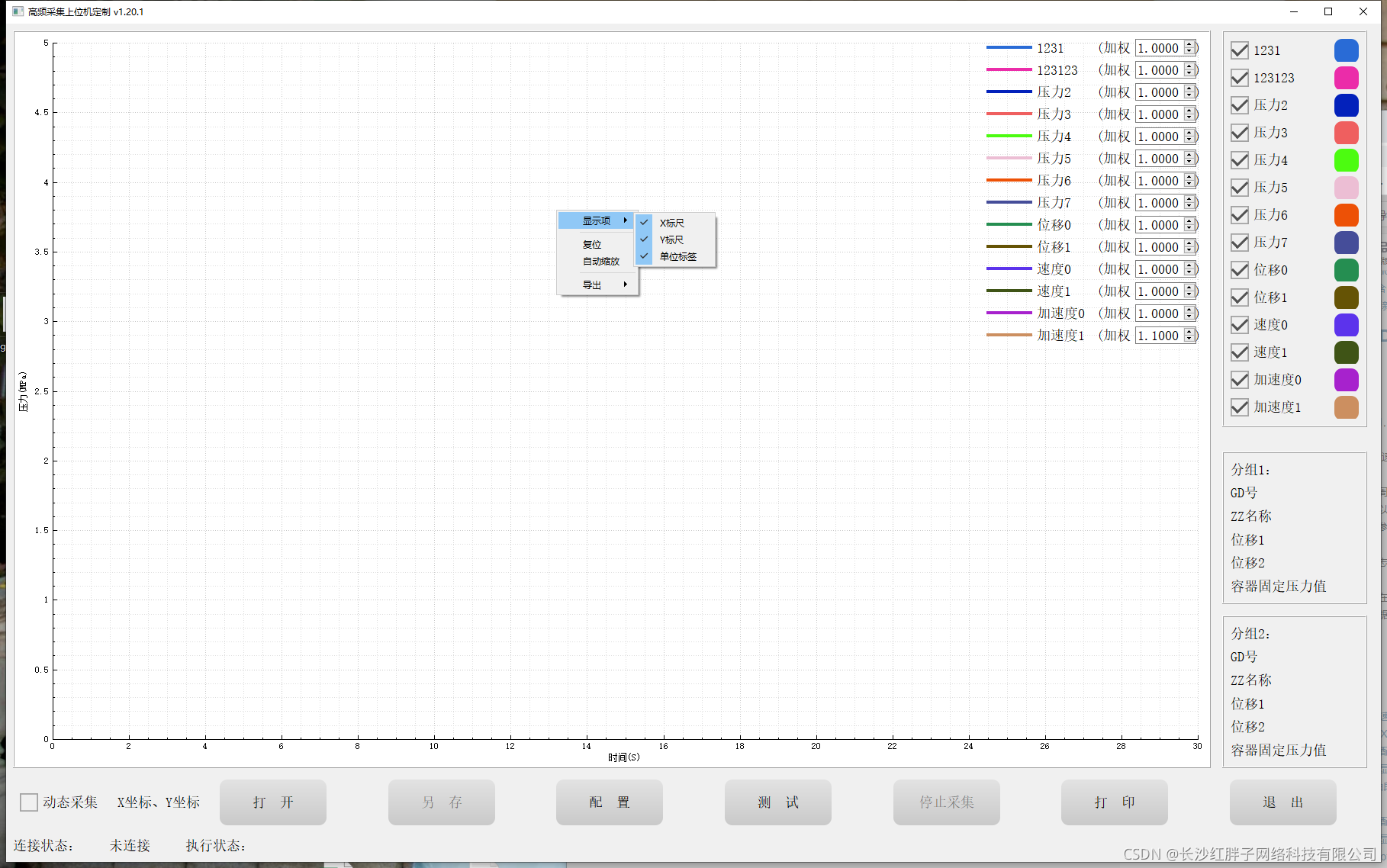

Demo v1.20.1

  

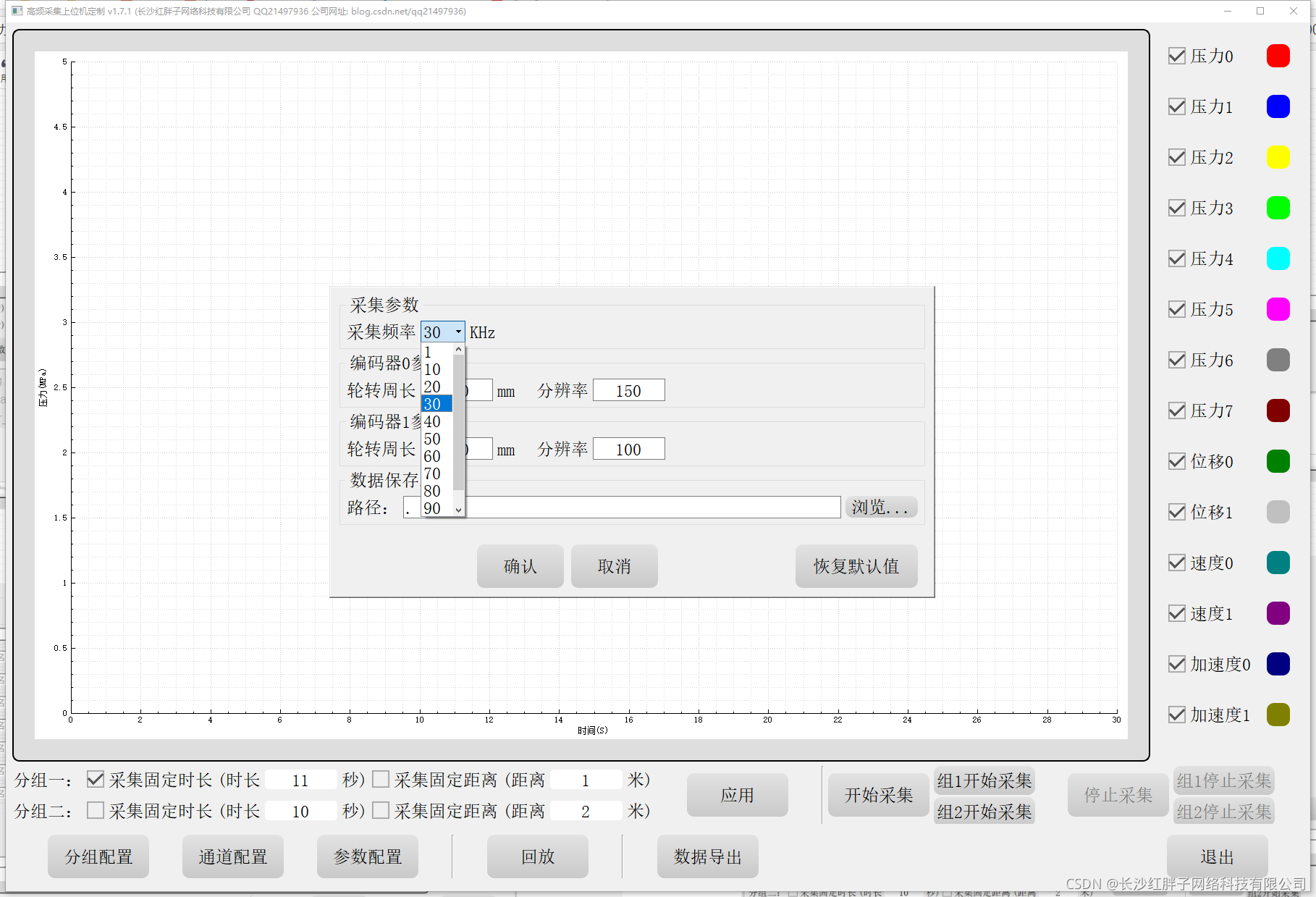

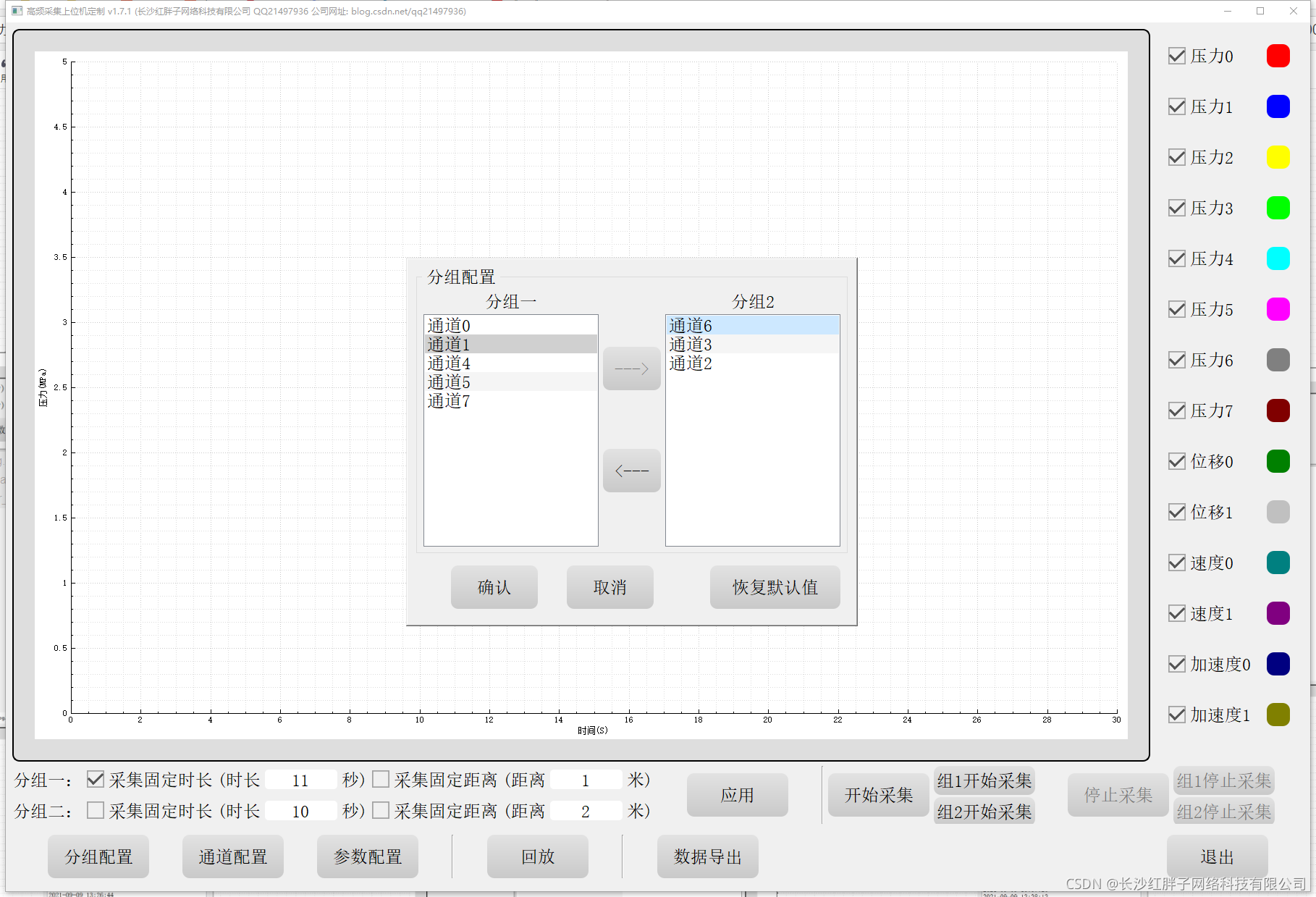

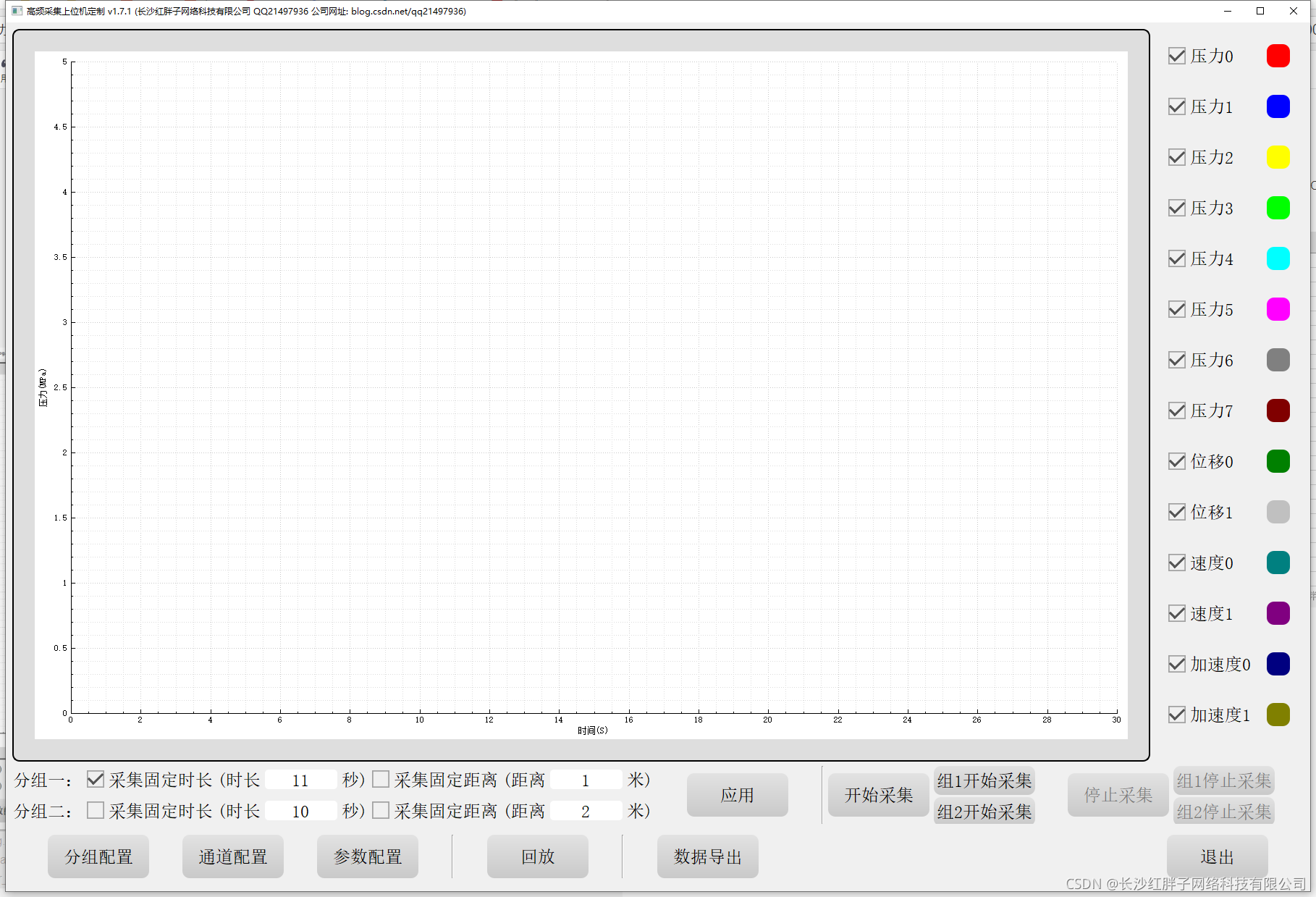

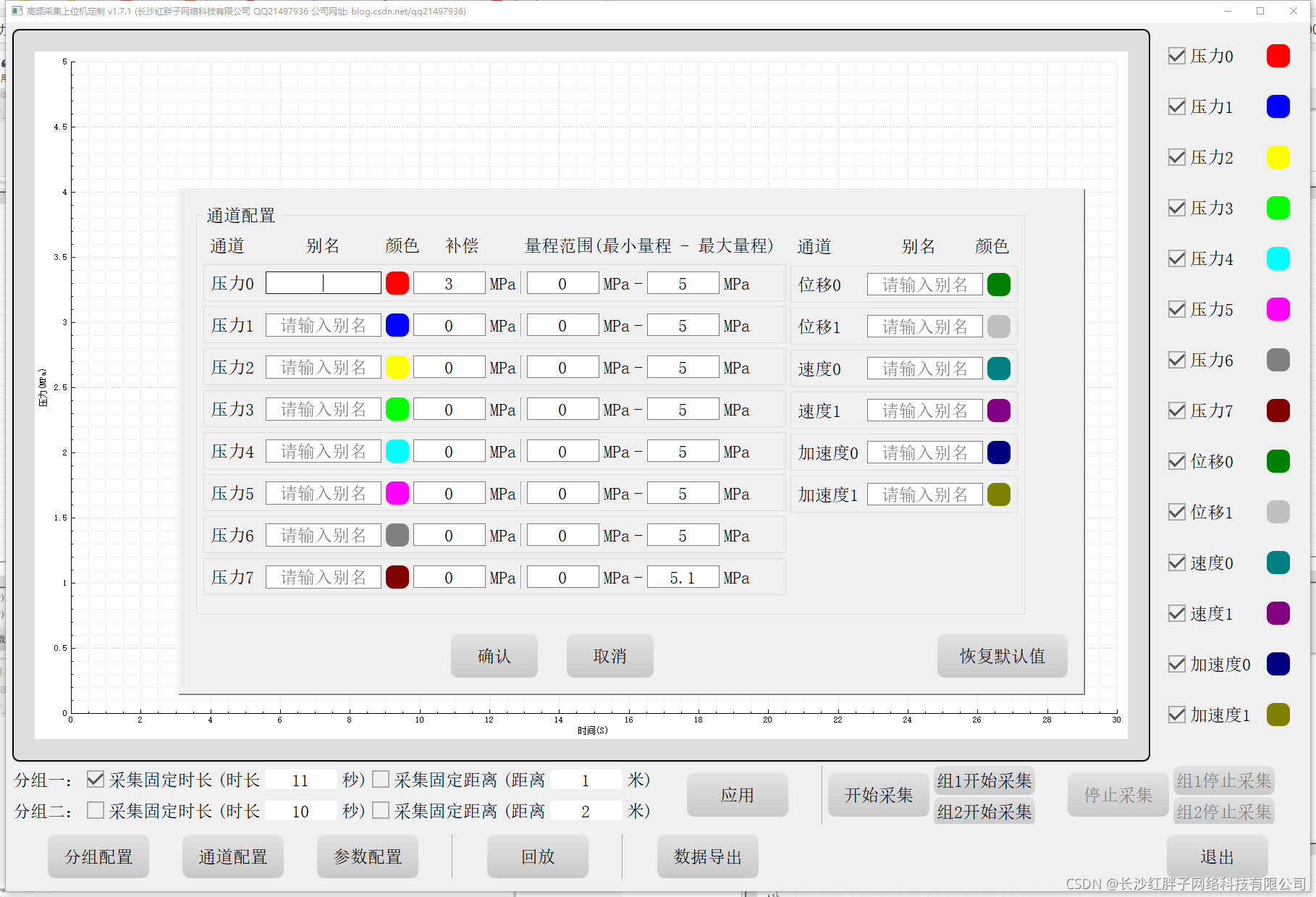

Demo v1.7.1(提供模拟采集演示版本)

  

  

  

  

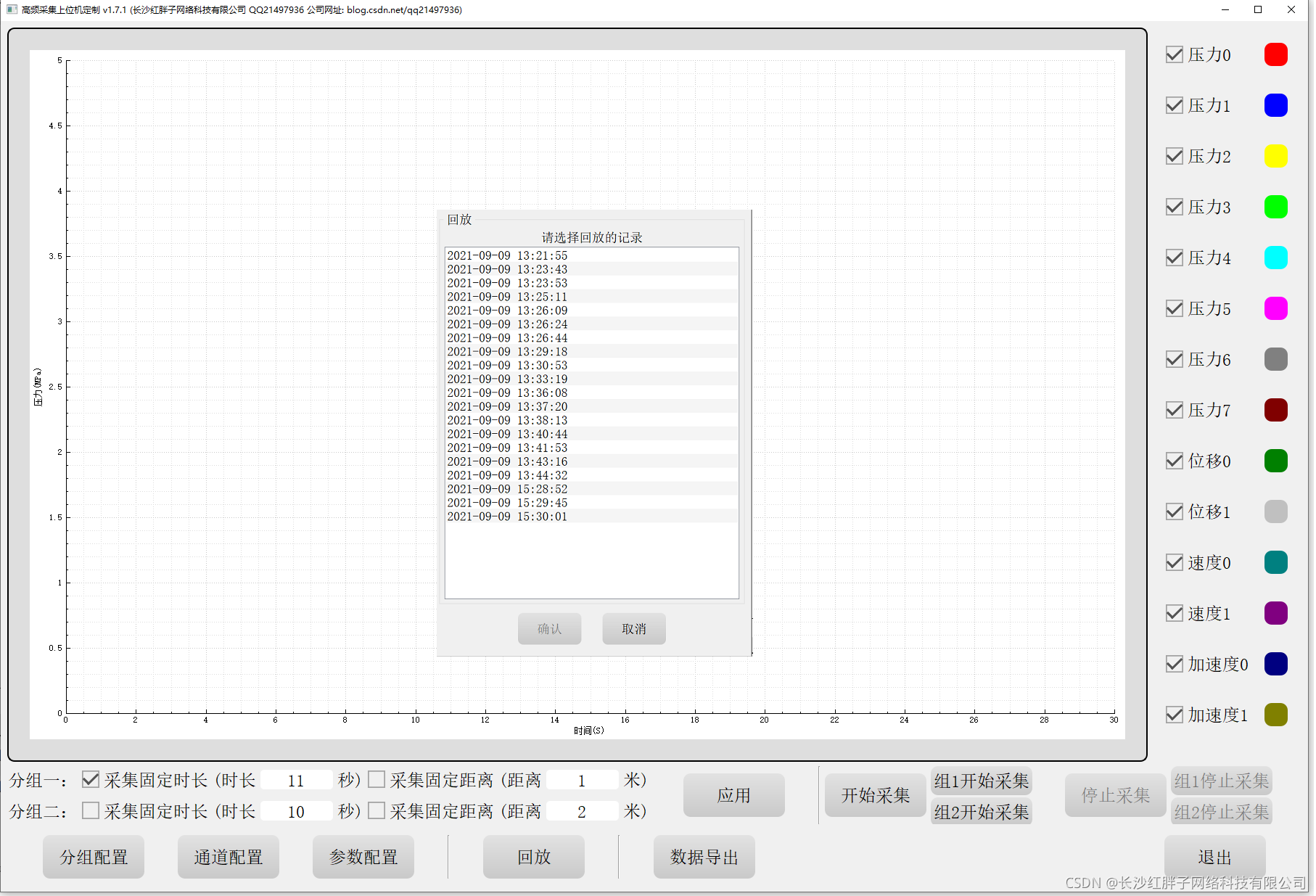

  回放,可查看之前采集的数据(回放之后,可导出当前回放的数据到excel表)

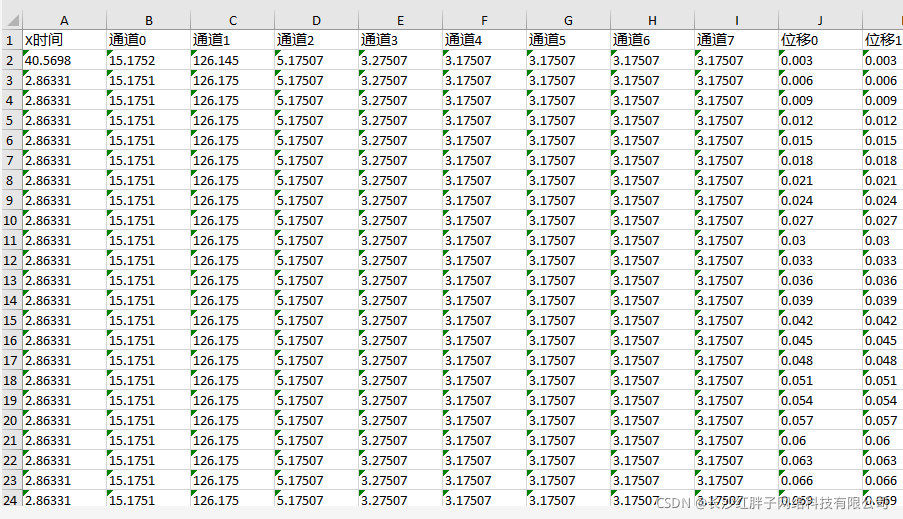

  数据导出为excel表,查看数据:

  

相关头文件源码

#ifndef HIGHFREQCOLLECTMAINWINDOW_H
#define HIGHFREQCOLLECTMAINWINDOW_H
#include <QMainWindow>
#include <QLabel>
#include <QPushButton>
#include <QAbstractButton>
#include <QCheckBox>
#include <QFrame>
#include <QElapsedTimer>
#include <QTimer>
#define SIMULATION  (1)     // 是否模拟
namespace Ui {
class HighFreqCollectMainWindow;
}
class HighFreqCollectMainWindow : public QMainWindow
{
    Q_OBJECT
public:
    explicit HighFreqCollectMainWindow(QWidget *parent = 0);
    ~HighFreqCollectMainWindow();
protected:
    void loadCfg();
    void saveCfg();
    void updateEncodeStep();
protected:
    void initControls();
    void updateControls();
    void updateControlsPlayback();                                  // 更新控件回放控件
    void initCustomPlot();
protected slots:
    void slot_initControls();
protected slots:
    void slot_lineVisibleButtonClicked(bool checked);               // 是否显示通道槽函数
    void slot_startCollect();                                       // 开始采集槽函数
    void slot_startCollect2();                                      // 开始采集槽函数
    void slot_timeOutCollectEnd();                                  // 定时器停止
    void slot_timeOutCollectEnd2();                                 // 定时器停止
    void slot_startPlayback();                                      // 开始回放
    void slot_stopPlayback();                                       // 停止回放
private slots:
    void on_pushButton_apply_clicked();
#if SIMULATION
    void on_pushButton_startSimulationAll_clicked();                // 开始采集所有
    void on_pushButton_startSimulation_clicked();                   // 开始采集组1
    void on_pushButton_startSimulation2_clicked();                  // 开始采集组2
#endif
    void on_pushButton_stopAll_clicked();                           // 停止所有
    void on_pushButton_stop_clicked();                              // 停止组1
    void on_pushButton_stop2_clicked();                             // 停止组2
    void on_pushButton_group_clicked();
    void on_pushButton_channelSet_clicked();
    void on_pushButton_paramSet_clicked();
    void on_pushButton_playback_clicked();
    void on_pushButton_export_clicked();
    void on_pushButton_exit_clicked();
private:
    Ui::HighFreqCollectMainWindow *ui;
#if SIMULATION
public: // 模拟
    void startSimulation();
    void startSimulation2();
    void stopSimulation();
    void stopSimulation2();
protected slots:
    void slot_timeOutSimulation();
#endif
protected slots:
    void slot_playback();
private:
    bool _collecting;
    bool _collecting2;
    bool _collectFinished;
    bool _collectFinished2;
private:
    QList<QString> _listChannelName;
    QList<QColor> _listChannelColor;
    QList<double> _listChannelOffset;
    QList<double> _listChannelMin;
    QList<double> _listChannelMax;
    int _c;
    int _c2;
    int _n;
    int _n2;
    int _freq;
    int _mode;
    QString _saveDir;
    QList<QLabel *> _listLabelName;
    QList<QPushButton *> _listPushButton;
    QString _cfgFile;
    QList<QCheckBox *> _listCheckedBox;
private:
    QElapsedTimer _elapsedTimer;
#if SIMULATION
private:
    double _nowX;                       // 当前X值,即当前采集时间,从0开始
    double _nowMinY;                    // 最小Y值
    double _nowMaxY;                    // 最大Y值
    QTimer *_pTimerSimulation;          // 模拟采集时使用的定时器
    int _intervalSimulation;            // 模拟采集间隔
#endif
private:
    QTimer *_pTimerCollectEnd;          // 采集固定式时间时使用
    QTimer *_pTimerCollectEnd2;         // 采集固定式时间时使用
    double _distanceEnd;                // 采集固定距离时使用
    double _distanceEnd2;               // 采集固定距离时使用
    double _encoder0Count;              // 当前采集位移0脉冲数
    double _encoder1Count;              // 当前采集位移1脉冲数
    double _encoder0Step;               // 编码器0的脉冲位移
    double _encoder1Step;               // 编码器1的脉冲位移
private:
    QList<int> _listGroup1;             // 组1组成
    QList<int> _listGroup2;             // 组2组成
private:
    bool _playback;                     // 当前是否回放
    QString _record;                    // 回放的记录名称(文件夹名称,yyyy-MM-dd hh-mm-ss)
    QTimer *_pTimerPlayback;            // 回放读取数据定时器
    bool _firstPlayback;
};
#endif // HIGHFREQCOLLECTMAINWINDOW_H
