Qt开发技术：QCharts（二）QCharts折线图介绍、Demo以及代码详解

2022-06-08 824
版权
版权声明：
本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《 阿里云开发者社区用户服务协议》和 《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写 侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。
简介： Qt开发技术：QCharts（二）QCharts折线图介绍、Demo以及代码详解

前言

  红胖子，来也！

  介绍了整体框架，开始动手码代码，按照顺序，从折线图开始。


补充

  QCharts所有的图表都依赖《Qt开发技术：QCharts（一）QCharts基本介绍以及图表框架详解》中的QChart、QChartView、QLegend、QValueAxis。


Demo

  

  

Demo下载地址

  CSDN：https://download.csdn.net/download/qq21497936/12685603

  QQ群：1047134658（点击“文件”搜索“qChartsTools”，群内与博文同步更新）


折线图

概述

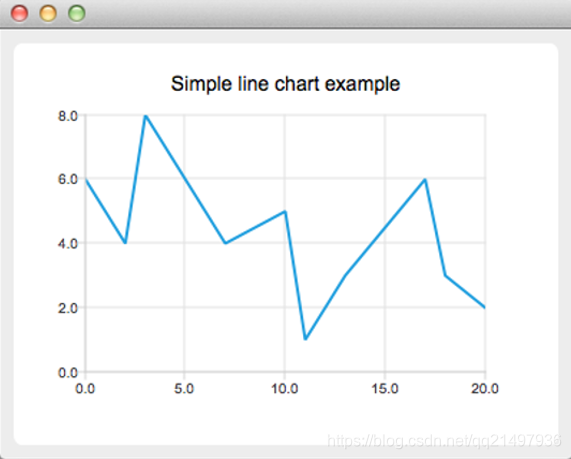

  QLineSeries类以折线图的形式显示数据。

  折线图用于将信息显示为由直线连接的一系列数据点。

  

QLineSeries（折线图）

概述

  QLineSeries类以折线图的形式显示数据。

  折线图用于将信息显示为由直线连接的一系列数据点。

  创建基本折线图：

// 方式一：逐一添加，大批量数据较慢
QLineSeries* series = new QLineSeries();
series->append(0, 6);
series->append(2, 4);
...
chart->addSeries(series);

  效率更高的方式为：

_pLineSeries = new QLineSeries;
_pLineSeries2 = new QLineSeries;
_pLineSeries3 = new QLineSeries;
_pLineSeries4 = new QLineSeries;
QList<QLineSeries *> listLine;
listLine.append(_pLineSeries);
listLine.append(_pLineSeries2);
listLine.append(_pLineSeries3);
listLine.append(_pLineSeries4);
for(int index = 1; index < 4; index++)
{
    QList<QPointF> listPointF;
    for(int index = 0; index < 11; index++)
    {
        listPointF << QPointF(index, qrand()%11);
    }
    listLine.at(index)->append(listPointF);
    listLine.at(index)->setName(QString("通道%1").arg(index+1));
    listLine.at(index)->setPen(QPen(QColor(qrand()%256, qrand()%256, qrand()%256), 2));
    // 通用：将批量数据插入到图表中
    _pChart->addSeries(listLine.at(index));
}

  注意：样条曲线图的QLineSeries类的使用请参考QXYSeries的使用。

  QLineSeries类以折线图的形式显示数据。

  折线图用于将信息显示为由直线连接的一系列数据点。

QXYSeries（折线图、样条曲线图、散点图的基类）

概述

  QXYSeries类是折线图、样条曲线图、散点图的基类，QSplineSeries、QLineSeries、QScatterSeries都参照该类使用。

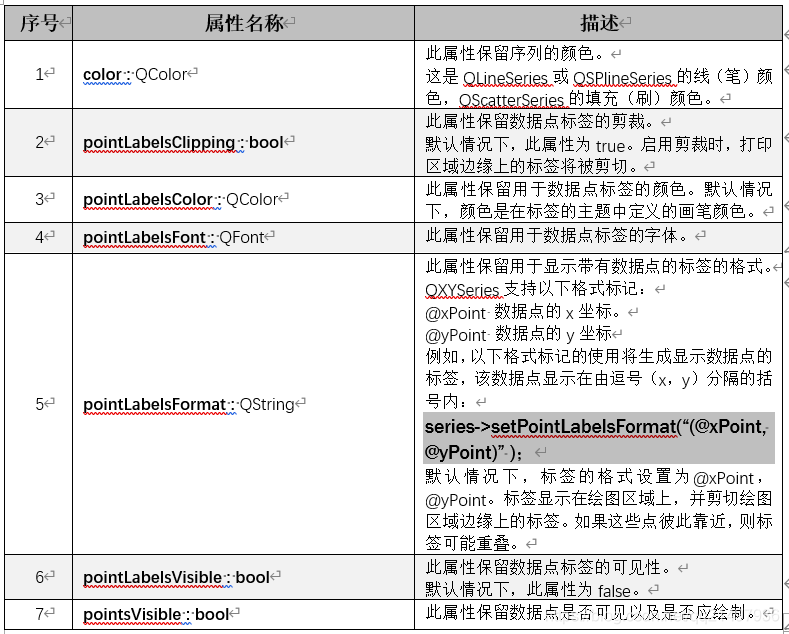

属性

  


Demo核心代码解析

建立QChart的显示框架

LineChartWidget::LineChartWidget(QWidget *parent) :
    QWidget(parent),
    _pChartView(0),
    _pChart(0),
    _pXValueAxis(0),
    _pYValueAxis(0),
    _pLegend(0),
    _pLineSeries(0),
    _pLineSeries2(0),
    _pLineSeries3(0),
    _pLineSeries4(0)
{
    _pChartView = new QChartView(this);
    _pChart = new QChart();
    initData();
}
void LineChartWidget::resizeEvent(QResizeEvent *event)
{
    if(_pChartView)
    {
        _pChartView->setGeometry(rect());
    }
}

初始化数据

void LineChartWidget::initData()
{
    _pLineSeries = new QLineSeries;
    _pLineSeries2 = new QLineSeries;
    _pLineSeries3 = new QLineSeries;
    _pLineSeries4 = new QLineSeries;
    // 方式一：逐一添加，大批量数据较慢
    _pLineSeries->append(0, qrand()%11);
    _pLineSeries->append(1, qrand()%11);
    _pLineSeries->append(2, qrand()%11);
    _pLineSeries->append(3, qrand()%11);
    _pLineSeries->append(4, qrand()%11);
    _pLineSeries->append(5, qrand()%11);
    _pLineSeries->append(6, qrand()%11);
    _pLineSeries->append(7, qrand()%11);
    _pLineSeries->append(8, qrand()%11);
    _pLineSeries->append(9, qrand()%11);
    _pLineSeries->append(10, qrand()%11);
    _pLineSeries->setName("通道1");
    _pLineSeries->setPen(QPen(QColor(qrand()%256, qrand()%256, qrand()%256), 2));
    // 通用：将数据插入到图表中
    _pChart->addSeries(_pLineSeries);
    // 方式二：逐一添加，批量插入
    QList<QLineSeries *> listLine;
    listLine.append(_pLineSeries);
    listLine.append(_pLineSeries2);
    listLine.append(_pLineSeries3);
    listLine.append(_pLineSeries4);
    for(int index = 1; index < 4; index++)
    {
        QList<QPointF> listPointF;
        for(int index = 0; index < 11; index++)
        {
            listPointF << QPointF(index, qrand()%11);
        }
        listLine.at(index)->append(listPointF);
        listLine.at(index)->setName(QString("通道%1").arg(index+1));
        listLine.at(index)->setPen(QPen(QColor(qrand()%256, qrand()%256, qrand()%256), 2));
        // 通用：将批量数据插入到图表中
        _pChart->addSeries(listLine.at(index));
    }
    // 通用：X轴和Y轴的处理(先插入数据再处理轴,否则不会有轴)
    _pChart->createDefaultAxes();
    _pYValueAxis = dynamic_cast<QValueAxis *>(_pChart->axisY());
    _pYValueAxis->setRange(0, 10);
    _pYValueAxis->setLinePen(QPen(Qt::black, 1));
    // tick
    _pYValueAxis->setTickCount(5);
    _pYValueAxis->setGridLinePen(QPen(Qt::gray, 1));
    _pYValueAxis->setGridLineVisible(true);
    // subTick
    _pYValueAxis->setMinorTickCount(4);
    _pYValueAxis->setMinorGridLineVisible(true);
    _pYValueAxis->setLabelFormat("%d");
    _pXValueAxis = dynamic_cast<QValueAxis *>(_pChart->axisX());
    _pXValueAxis->setRange(0, 10);
    _pXValueAxis->setLinePen(QPen(Qt::black, 1));
    // tick
    _pXValueAxis->setTickCount(5);
    _pXValueAxis->setGridLinePen(QPen(Qt::gray, 1));
    _pXValueAxis->setGridLineVisible(true);
    // subTick
    _pXValueAxis->setMinorTickCount(4); // 相反
    _pXValueAxis->setMinorGridLineVisible(true);
    _pXValueAxis->setLabelFormat("%d s");
    // 通用：视图显示设置为图表
    _pChartView->setRubberBand(QChartView::NoRubberBand);   // 不缩放
    _pChartView->setDragMode(QChartView::NoDrag);   // 拽拖：需要自己重写QCharView
    _pChartView->setChart(_pChart);
    // 标识
    _pLegend = _pChart->legend();
    _pLegend->setAlignment(Qt::AlignRight);
    // 平滑
    _pChartView->setRenderHint(QPainter::Antialiasing, true);
    // 阴影
    _pChart->setDropShadowEnabled(true);
}

设置数据线是否显示（标签显示会同步）

void LineChartWidget::setDataVisible(int index, bool visible)
{
    if(index < 0 || index > 3)
    {
        return;
    }
    QList<QLineSeries *> listLine;
    listLine.append(_pLineSeries);
    listLine.append(_pLineSeries2);
    listLine.append(_pLineSeries3);
    listLine.append(_pLineSeries4);
    listLine.at(index)->setVisible(visible);
}

设置主题样式

void LineChartWidget::setTheme(QChart::ChartTheme theme)
{
    _pChart->setTheme(theme);
}

设置动画模式

void LineChartWidget::setAnimationOptions(QChart::AnimationOption option)
{
    _pChart->setAnimationOptions(option);
}

设置标签显示位置

void LineChartWidget::setAlignment(Qt::Alignment align)
{
    _pLegend->setAlignment(align);
}

设置标签是否可见

void LineChartWidget::setLegendVisible(bool visible)
{
    _pLegend->setVisible(visible);
    _pChartView->setRenderHint(QPainter::Antialiasing);
}

设置是否绘制平滑

void LineChartWidget::setAntialiasing(bool antialiasing)
{
    _pChartView->setRenderHint(QPainter::Antialiasing, antialiasing);
}

设置是否有阴影

void LineChartWidget::setShadow(bool shadow)
{
    _pChart->setDropShadowEnabled(shadow);
}

重置随机数据

void LineChartWidget::resetData()
{
    _pChart->removeAllSeries();
    _pLineSeries = new QLineSeries;
    _pLineSeries2 = new QLineSeries;
    _pLineSeries3 = new QLineSeries;
    _pLineSeries4 = new QLineSeries;
    QList<QLineSeries *> listLine;
    listLine.append(_pLineSeries);
    listLine.append(_pLineSeries2);
    listLine.append(_pLineSeries3);
    listLine.append(_pLineSeries4);
    for(int index = 0; index < 4; index++)
    {
        QList<QPointF> listPointF;
        for(int index = 0; index < 11; index++)
        {
            listPointF << QPointF(index, qrand()%11);
        }
        listLine.at(index)->append(listPointF);
        listLine.at(index)->setName(QString("通道%1").arg(index+1));
        listLine.at(index)->setPen(QPen(QColor(qrand()%256, qrand()%256, qrand()%256), 2));
        _pChart->addSeries(listLine.at(index));
    }
    resetColor();
}

重置随机颜色

void LineChartWidget::resetColor()
{
    QList<QLineSeries *> listLine;
    listLine.append(_pLineSeries);
    listLine.append(_pLineSeries2);
    listLine.append(_pLineSeries3);
    listLine.append(_pLineSeries4);
    for(int index = 0; index < listLine.size(); index++)
    {
        listLine.at(index)->setColor(QColor(qrand()%256, qrand()%256, qrand()%256));
    }
}


工程模板：对应版本号v1.0.0

  对应版本号v1.0.0
