前话

  Qt自带的二维图标QCharts相关研发笔记。


Qt图标(Qt Charts)

概述

  Qt图表模块提供了一组易于使用的图表组件。它使用Qt图形视图框架,因此图表可以很容易地集成到现代用户界面中。Qt图表可以用作QWidgets、QGraphicsWidget或QML类型。用户可以通过选择一个图表主题轻松创建令人印象深刻的图表。

开始使用

  在应用程序中,要链接到Qt图表模块,请将此行添加到qmake项目文件中:

QT += charts

  代码中使用QCahrt,需要使用下面的包含:

#include <QtCharts>
using namespace QtCharts;

  注意:由于Qt Creator 3.0,使用Qt快速应用程序向导创建的基于Qt Quick 2模板的项目默认使用QGuiApplication。项目中的所有此类QGuiApplication实例都必须替换为QApplication,因为该模块依赖于Qt的图形视图框架进行呈现。

C++图表所有类

  


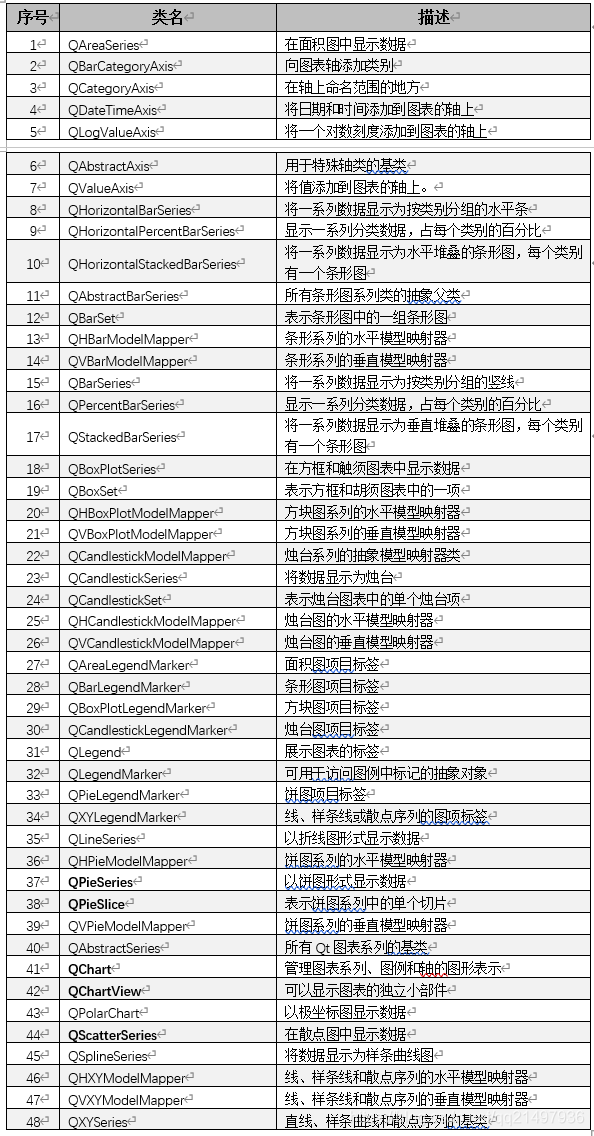

Qt图表显示(Qt Charts)

概述

  Qt图表能够创建时尚、交互式、以数据为中心的用户界面。Qt图表使用图形视图框架以便于集成。图表组件可以用作QWidget或QGraphicsWidget对象或QML类。

  

  QChart类管理不同类型的系列和其他图表相关对象(如图例和轴)的图形表示。QChart是一个QGraphicScene中可以显示的QGraphicsWidget。更简单的解决方案是使用方便类QChartView而不是QChart在布局中显示图表。在QML中,使用ChartView类型显示图表。

  通过使用QPolarChart类(QChart类的专门化)或polar ChartView QML类型(ChartView类型的专门化),某些图表组件也可以表示为极坐标图。

  可以通过使用主题、修改颜色和属性、隐藏图表组件或设置图表动画来自定义图表的外观。

  模型映射器允许使用从QAbstractItemModel类派生的数据模型作为图表的数据源。模型映射器可以是水平的,也可以是垂直的。

图表类型

  Qt图表模块提供如下类型:

  • 折线图
  • 样条曲线图
  • 面积图
  • 散点图
  • 条形图
  • 饼图
  • 方块胡须图
  • 蜡烛图
  • 极坐标图

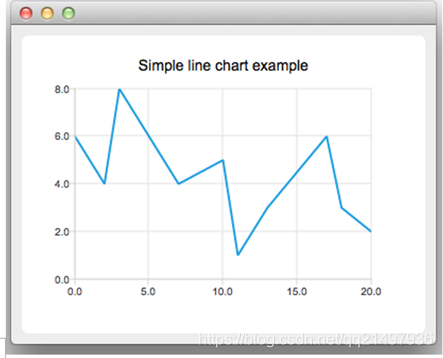

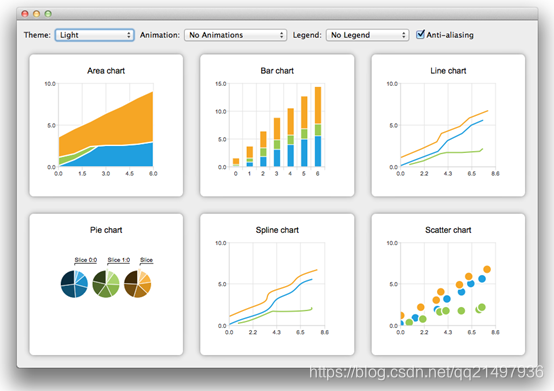

折线图

  

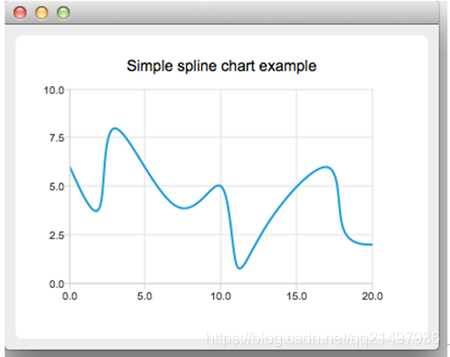

样条曲线图

  

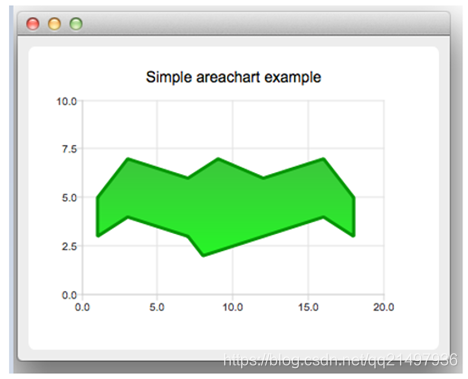

面积图

  

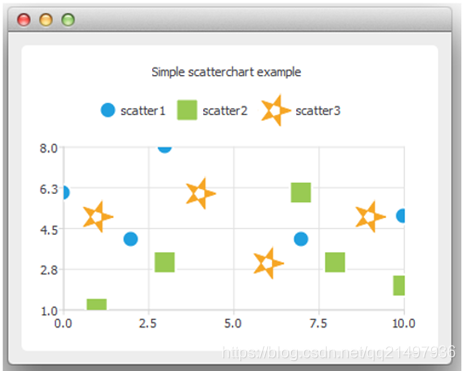

散点图

  

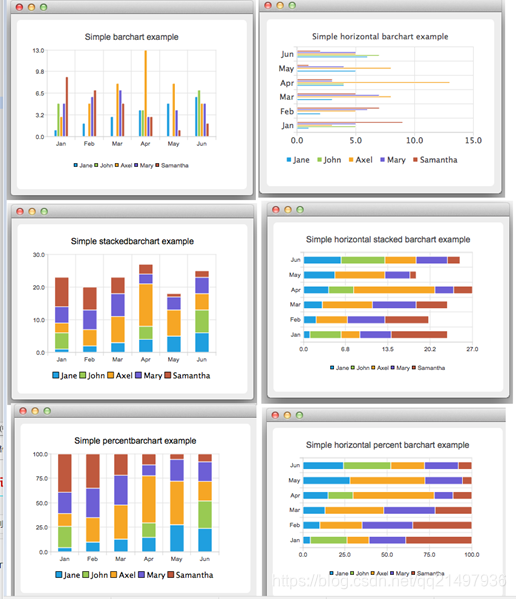

条形图

  

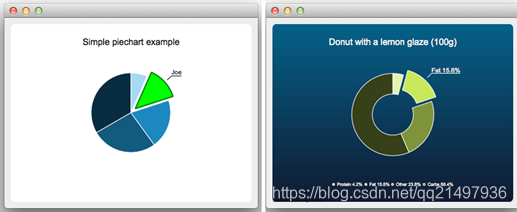

饼图

  

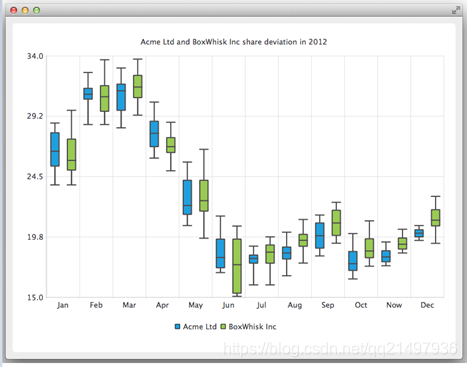

方块胡须图

  

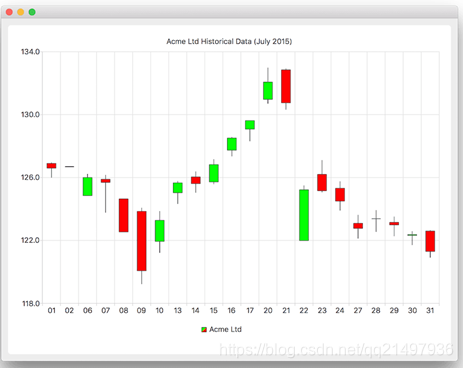

蜡烛图

  

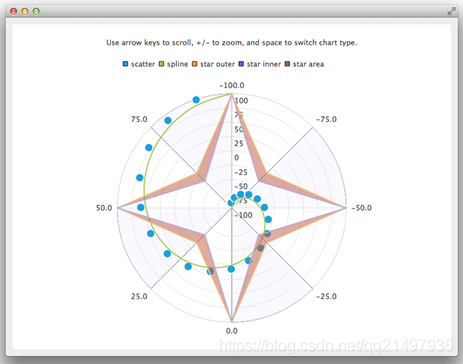

极坐标图

  


QChart图表框架

  QCharts的图表框架类似于Qt的图形视图框架,QChart类似于QGraphicsItem,QChartVeiew类似于QGraphicsView。

  • 表里面的片段:相当于表里面的分段(多少个选项),有一些基本的属性参数;
  • :相当于Item里面绘制的内容,决定了是哪种图表;
  • QChart:类似于容器,可以加载不同的表,通过QChartView显示;
  • QChartView:是显示QChart是视图类;
      注意:QChart框架显示图表视图与图形视图有明显的不同点,QChart不需要场景类就能显示,而图形视图框架是需要场景类支撑显示。

QChart载体类(类似于QGraphicsItem)

概述

  QChart类管理图表系列、图例和轴的图形表示。

  QChart是一个QGaphicScene中可以显示的QGraphicsWidget。它管理不同类型系列和其他图表相关对象(如图例和轴)的图形表示。为了简单地在布局中显示图表,可以使用方便类QChartView代替QChart。此外,使用QPolarChart类,可以将线、样条曲线、面积和散布序列表示为极坐标图。

枚举

enum QChart::AnimationOption

  此枚举描述图表中启用的动画。


  

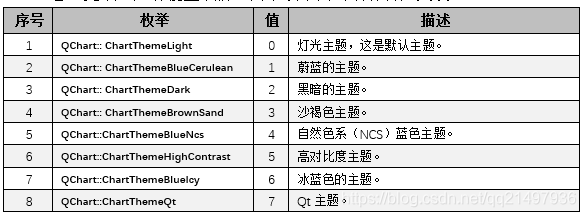

enum QChart::ChartTheme

  此枚举描述图表使用的主题。

  主题是应用于图表的所有视觉元素(如颜色、笔、画笔、系列字体以及轴、标题和图例)的UI样式相关设置的内置集合

  注意:更改主题将覆盖以前应用于该系列的所有自定义设置。

  

enum QChart::ChartType

  此枚举描述图表类型。

  

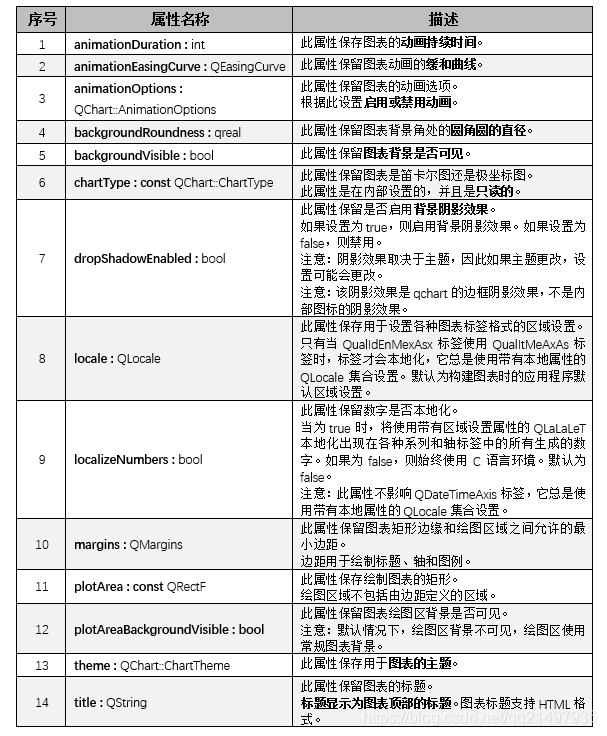

属性

  


ChartView视图类(类属与QGraphicItem)

概述

  QChartView是一个独立的小部件,可以显示图表。

 图表视图不需要QGraphicScene对象才能工作。若要在现有的子列表中显示图表,则应使用子类或子类。

枚举

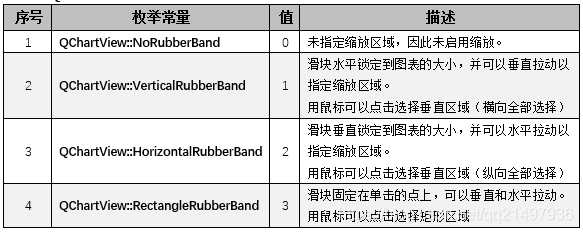

enum QChartView::RubberBand

  

QLegend图项标签

概述

  QLegend类显示图表的图例。

  图例是显示图表图例的图形对象。当序列改变时,图例状态由QChart更新。默认情况下,图例附加到图表,但可以将其分离,使其独立于图表布局。

  注意:不能创建或删除图例对象,但可以通过QChart类引用它们。

枚举

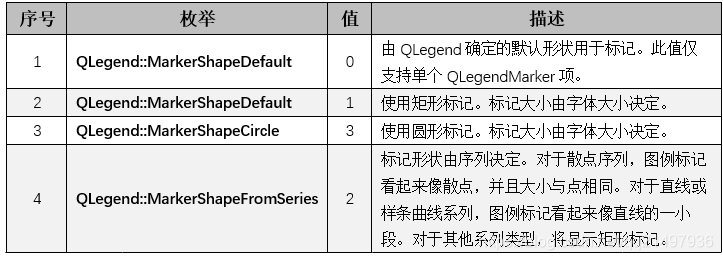

enum QLegend::MarkerShape

  此枚举描述呈现图例标记项时使用的形状。

 &esmp;

QValueAxis

概述

  该类将值添加到图表的轴上。

  可以设置一个值轴来显示带有刻痕、网格线和阴影的轴线。轴上的值绘制在刻度标记的位置。

  下面的示例代码演示如何使用QValueAxax类:

void ScatterChartWidget::testDemo1()
{
    _pChart->removeAllSeries();
    // 散点图:参数1
    QScatterSeries *_pScatterSeries = new QScatterSeries();
    _pScatterSeries->setName("参数1");
    _pScatterSeries->setBrush(QColor(59, 189, 191));
    _pScatterSeries->setBorderColor(QColor(0, 0, 0, 0));
    _pScatterSeries->setMarkerShape(QScatterSeries::MarkerShapeRectangle);
    _pScatterSeries->setMarkerSize(6.0);
    _pScatterSeries->append(164.1, 50.6);
    // ...do something
    _pScatterSeries->append(150.5, 110);
    _pChart->addSeries(_pScatterSeries);
    // 轴的颜色
    QColor colorAxis = QColor(24, 111, 167);
    // 水平轴
    QValueAxis *_pValueAxisH = new QValueAxis();
    _pValueAxisH->setLinePen(QPen(colorAxis, 2));
    _pValueAxisH->setGridLineVisible(false);
    // 定义轴范围
    _pValueAxisH->setRange(140, 200);
    // 定义轴的TickCount
    _pValueAxisH->setTickCount(7);
    // 定义轴的标签格式
    _pValueAxisH->setLabelFormat("%d cm");
    _pChart->addAxis(_pValueAxisH, Qt::AlignBottom);
    // 垂直轴
    QValueAxis *_pValueAxisV = new QValueAxis();
    _pValueAxisV->setLinePen(QPen(colorAxis, 2));
    _pValueAxisV->setGridLineVisible(false);
    // 定义轴范围
    _pValueAxisV->setRange(40, 120);
    // 定义轴的TickCount
    _pValueAxisV->setTickCount(5);
    // 定义轴的标签格式
    _pValueAxisV->setLabelFormat("%d kg");
    _pChart->addAxis(_pValueAxisV, Qt::AlignLeft);
}

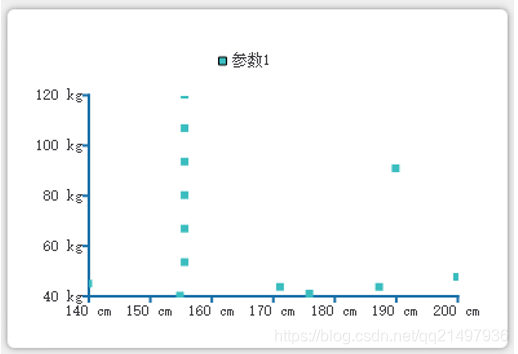

  横轴和纵轴的效果如下图:

  
