Onvif开发笔记(二): 使用gSOAP编译Onvif协议之编译Onvif代码框架



前言

前面已经成功编译gSOAP,本章生成onvif协议框架



Onvif协议框架介绍

Onvif分为Onvif Profile A/Q/G/C/S。

Onvif Profile A

Onvif Profile A涵盖了常见的例行门禁控制功能,适用于负责授予和撤销员工凭证、创建和更新计划表,以及对系统内门禁控制权限进行更改的安保人员、接待员或人力资源专员等用户。强化用户端的功能性和系统管理功能,从而实现门禁控制市场的互联互通

Onvif Profile Q

Onvif Profile Q为系统集成商和终端用户提供创新功能,通过简易安装机制和基础设备配置,实现系统与设备的精简安装和连接。Profile Q还支持传输层安全性(TLS),该安全通信协议使ONVIF合标设备能够以不受篡改和窃听威胁的方式在网络上与客户通讯。

Onvif Profile G

Onvif Profile G包括板上视频储存,搜索,检索,以及媒体播放功能的技术规格。Profile G进一步完善了现场录像和视频储存的互通功能,适用于各种j监控设备和系统,包括视频摄像机,编码器,和网络视频录像器(NVR)以及视频管理系统,建筑管理系统,和物理安全信息管理(PSIM)系统等等。

Onvif Profile C

Onvif Profile C系统整合商、服务供货商和顾问们能够实现客户端和门禁控制系统(PACS)设备以及网络视频系统之间的互操作性。新标准提高了门禁控制前端设备和终端之间的兼容性,同时也简化了安装程序。由于不再需要用于处理不同PACS设备的多个专监控设备,所需的训练时间也能大幅减少。作为网络门禁控制系统的一部分,Profile C 兼容设备能够提供系统中门禁和进入点的相关信息。Profile C 兼容的软件客户端能够对门禁和进入点状况(如开锁,进门)进行监控和报警及其它类似功能。Profile C 兼容的软件客户端还可提供基本的门禁控制功能,如进入以及门的上锁/开锁。

Onvif Profile S

Onvif Profile S描述了ONVIF兼容视频管理系统和装置共享的共用功能,这些系统和装置包括通过IP网络发送、配置、请求或控制媒体数据流的IP摄影机或编码器。Profile S包括特定功能,例如摇摄、倾斜、变焦控制、音频流和中继输出。

使用onvif测试工具测试

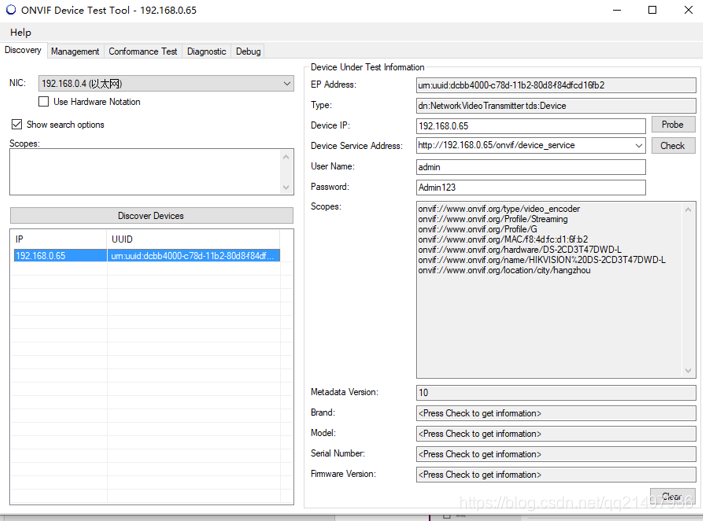

为防止入坑,先用调试工具确认摄像头是可以被搜索到和设置参数的,如下图:

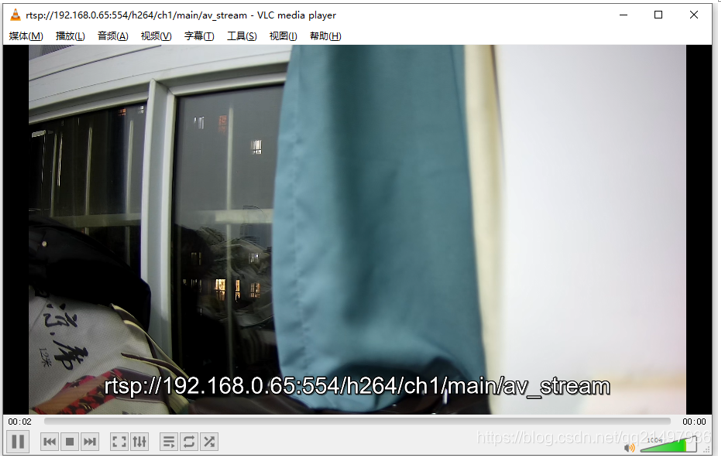

然后使用vlc打开码流地址,确认是可以获取到码流的,如下图:



使用gSOAP生成Onvif协议框架

步骤一:确认Onvif版本号

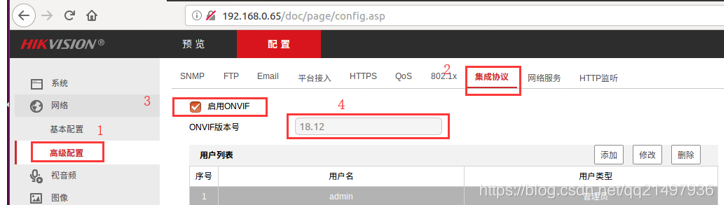

   开启海康摄像头Onvif协议,查看到版本号,如下图:

   (注意:海康摄像头Onvif协议版本号为18.12)。

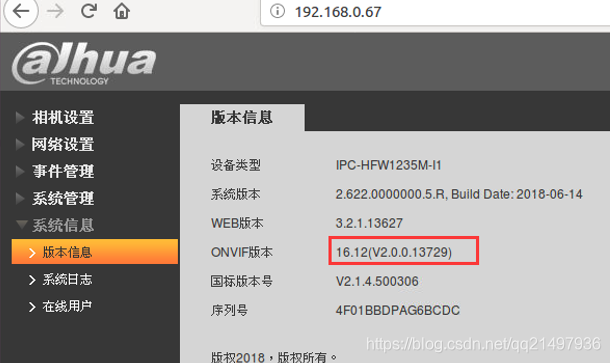

   (注意:大华摄像头Onvif协议为16.12)。

步骤二:下载Onvif协议

   下载地址:https://www.onvif.org/profiles/specifications

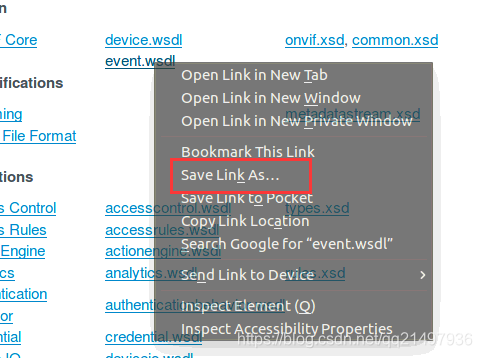

   下载哪些,读者根据自己业务需求,目前笔者先做搜索,有对应文档,查询后该2个wsdl已经包含了发现协议,如下图:

步骤三:将文件夹custom和import拷贝到wsdl文件夹

   custom和import文件夹是在install的目标文件夹下,路径为share/gsoap文件夹下,如下图:

步骤四:将文件夹typemap.dat拷贝到wsdl问阿金家

   typemap.Data在install的目标文件夹下,路径为share/gsoap/WS/typemap.dat,如下图:

步骤五:使用wsdl生成onvif.h头文件

wsdl2h -o onvif.h -c -s -t ./typemap.dat devicemgmt.wsdl event.wsdl

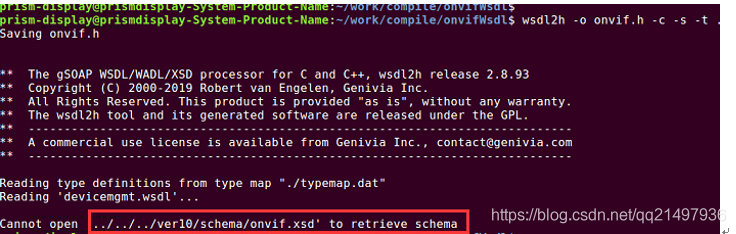

步骤六:找不到xsd文件,官网也有下载

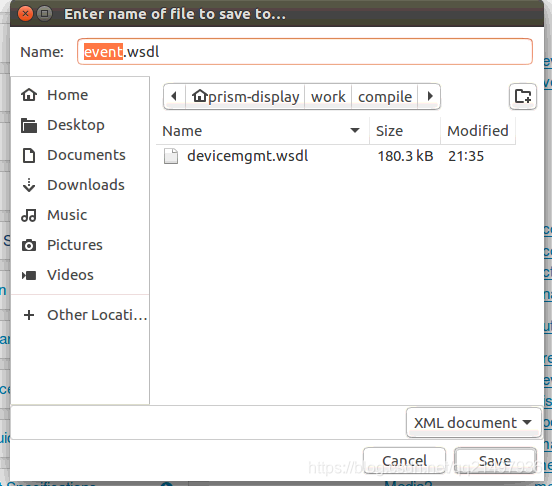

   下载该文件还得处理路径,直接将命令改为网址的,如下图:

1. wsdl2h -o onvif.h -c -s -t ./typemap.dat \
2. https://www.onvif.org/profiles/specifications/devicemgmt.wsdl \
3. https://www.onvif.org/profiles/specifications/event.wsdl

   成功生成onvif.h,如下图:

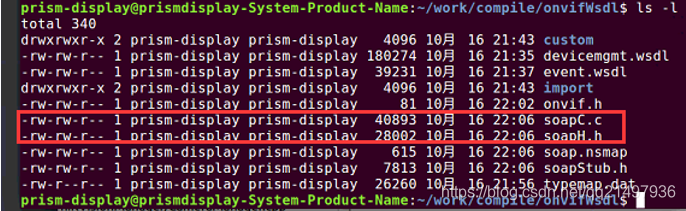

步骤七:使用soapcpp2生成源文件

soapcpp2 -c onvif.h -x -I import -I gsoap

步骤八:编译全部

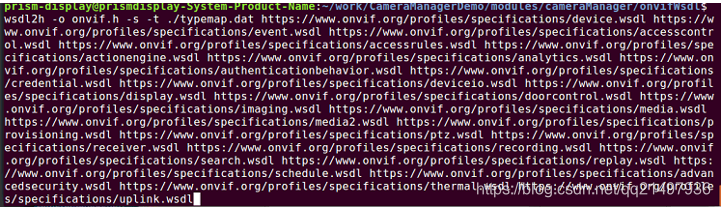

wsdl2h -o onvif.h -x -c -s -t ./typemap.dat \
https://www.onvif.org/profiles/specifications/device.wsdl \
https://www.onvif.org/profiles/specifications/event.wsdl \
https://www.onvif.org/profiles/specifications/accesscontrol.wsdl \
https://www.onvif.org/profiles/specifications/accessrules.wsdl \
https://www.onvif.org/profiles/specifications/actionengine.wsdl \
https://www.onvif.org/profiles/specifications/analytics.wsdl \
https://www.onvif.org/profiles/specifications/authenticationbehavior.wsdl \
https://www.onvif.org/profiles/specifications/credential.wsdl \
https://www.onvif.org/profiles/specifications/deviceio.wsdl \
https://www.onvif.org/profiles/specifications/display.wsdl \
https://www.onvif.org/profiles/specifications/doorcontrol.wsdl \
https://www.onvif.org/profiles/specifications/imaging.wsdl \
https://www.onvif.org/profiles/specifications/media.wsdl \
https://www.onvif.org/profiles/specifications/media2.wsdl \
https://www.onvif.org/profiles/specifications/provisioning.wsdl \
https://www.onvif.org/profiles/specifications/ptz.wsdl \
https://www.onvif.org/profiles/specifications/receiver.wsdl \
https://www.onvif.org/profiles/specifications/recording.wsdl \
https://www.onvif.org/profiles/specifications/search.wsdl \
https://www.onvif.org/profiles/specifications/replay.wsdl \
https://www.onvif.org/profiles/specifications/schedule.wsdl \
https://www.onvif.org/profiles/specifications/advancedsecurity.wsdl \
https://www.onvif.org/profiles/specifications/thermal.wsdl \
https://www.onvif.org/profiles/specifications/uplink.wsdl

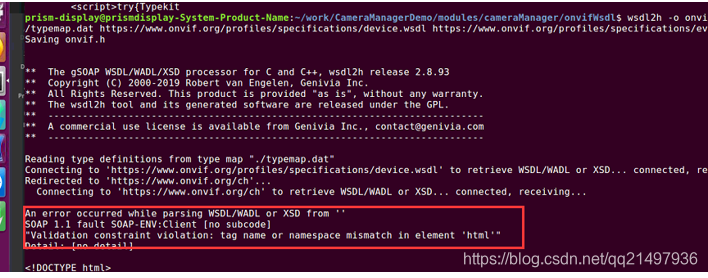

步骤九:错误,“解析html失败”

初步判断是新的版的onvif文件的编码问题,解析还未支持,无法解决,而又无法下载到合适的版本,错误如下图:

只好在网上找一个能用的,版本貌似是10,希望能用,编译目标从c改为c++,c卡了大半天,实在无非解决,后转成c++,经过测试确认在应用工程中可用,如下图(服务器的还有编译错误,其他都没有错误):

   编译c++命令如下:

wsdl2h -o onvif.h -c++ -s -t ./typemap.dat \
http://www.onvif.org/onvif/ver10/device/wsdl/devicemgmt.wsdl \
http://www.onvif.org/onvif/ver10/event/wsdl/event.wsdl \
http://www.onvif.org/onvif/ver10/media/wsdl/media.wsdl \
http://www.onvif.org/onvif/ver10/display.wsdl \
http://www.onvif.org/onvif/ver10/deviceio.wsdl \
http://www.onvif.org/onvif/ver20/imaging/wsdl/imaging.wsdl \
http://www.onvif.org/onvif/ver20/ptz/wsdl/ptz.wsdl \
http://www.onvif.org/onvif/ver10/receiver.wsdl \
http://www.onvif.org/onvif/ver10/recording.wsdl \
http://www.onvif.org/onvif/ver10/search.wsdl \
http://www.onvif.org/onvif/ver10/network/wsdl/remotediscovery.wsdl \
http://www.onvif.org/onvif/ver10/replay.wsdl \
http://www.onvif.org/onvif/ver20/analytics/wsdl/analytics.wsdl \
http://www.onvif.org/onvif/ver10/analyticsdevice.wsdl \
http://www.onvif.org/ver10/actionengine.wsdl \
http://www.onvif.org/ver10/pacs/accesscontrol.wsdl \
http://www.onvif.org/ver10/pacs/doorcontrol.wsdl

   漫长的等待过程。

步骤十:生成头文件和源文件的代码框架

soapcpp2 -c -C -L -x onvif.h -I import -I gsoap

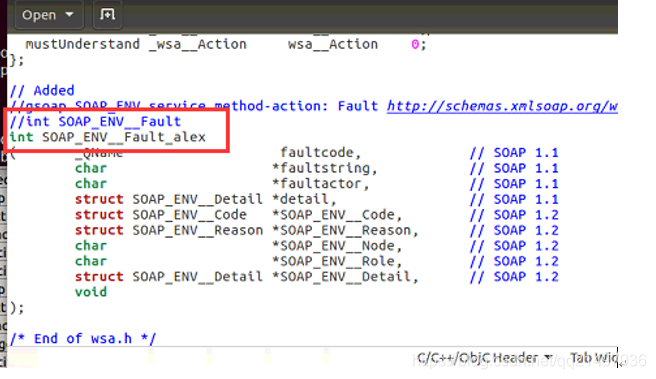

步骤十一:错误“SOAP_ENV__Fault ”

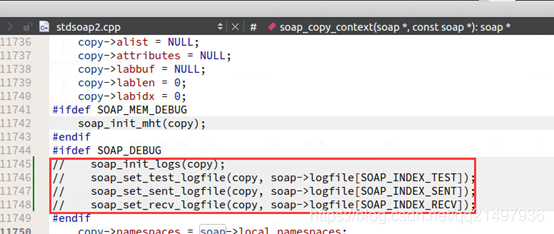

soapcpp2 -c -C -L -x onvif.h -I import -I gsoap

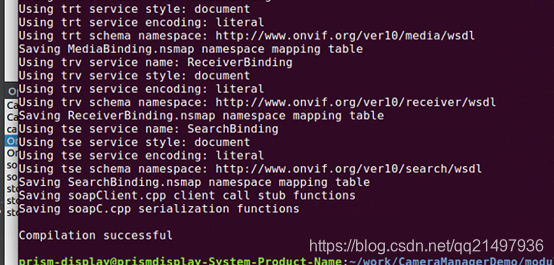

步骤十二:编译成功(C/C++都能成功)

   (注意:C和C++都能成功,但是C的放入Qt工程中诸多问题,弄了半天没有进展,只好转成C++的)

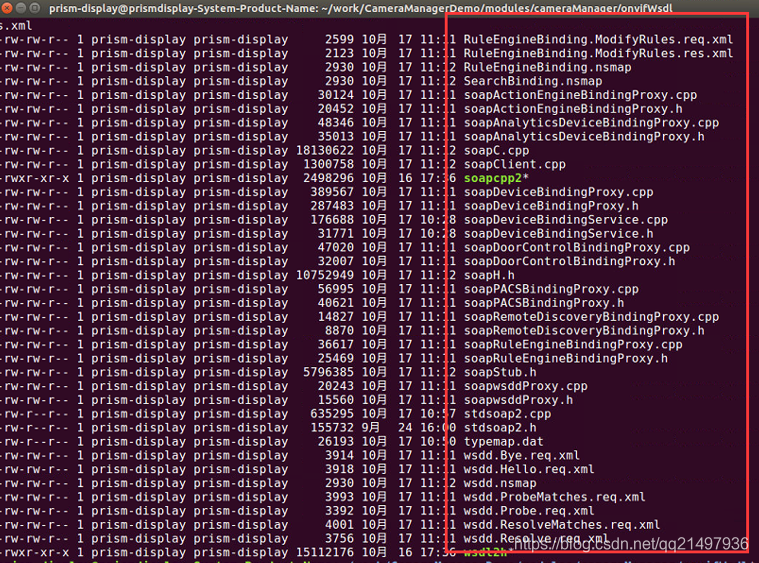

编译完成后:

步骤十三:一些头文件

需要自己从目标文件和头文件中拿到,如stdsoap2.h/.cpp,duration.h/.cpp放入该文件夹。



Qt开发Onvif协议工程模板

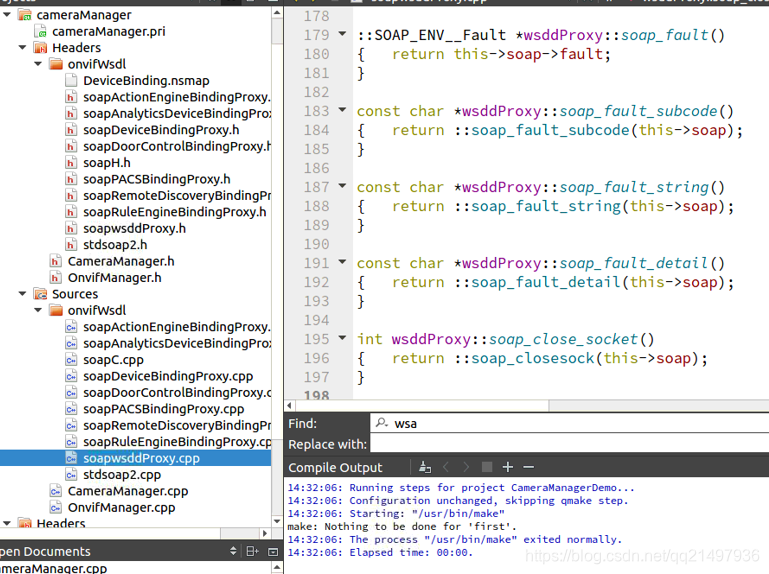

全部.h和.cpp加入,报错一大堆,基本都是服务端,如下两个文件:

再次运行找不到结构体

解决方法(.nsmap中是namespace)

修改typemap.dat中的Long64规则,不使用改规则

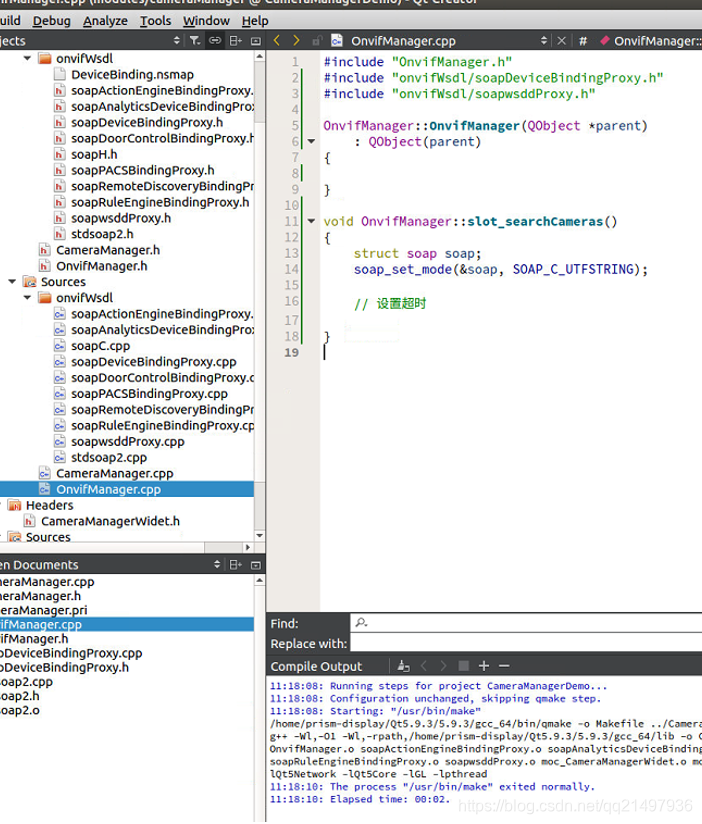

Qt工程模板运行成功(没加入Service,目前没这个需求)。



工程模板v1.0.0

   对应工程模板v1.0.0
