第2章　直线图形

2.1　直线图形简介

在Canvas中，基本图形有两种：①直线图形；②曲线图形。Canvas常见的直线图形有三种，分另是直线、矩形、多边形。

这一章我们先来学习Canvas中的直线图形。

2.2　直线

2.2.1　Canvas坐标系
在学习Canvas之前，我们先来介绍一下Canvas中的坐标系是如何使用的。了解Canvas使用的坐标系是学习Canvas的最基本的前提。

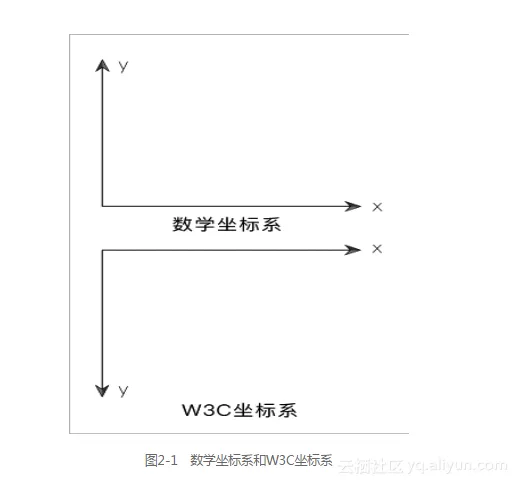

我们经常见到的坐标系是数学坐标系，而Canvas使用的坐标系是W3C坐标系，这两种坐标系唯一的区别在于y轴正方向的不同。

（1）数学坐标系：y轴正方向向上。

（2）W3C坐标系：y轴正方向向下。

注意：W3C坐标系的y轴正方向是向下的。很多小伙伴学到后面对Canvas一些代码感到很困惑，那是因为他们没有清楚地意识到这一点。

数学坐标系一般用于数学形式上的应用，而在前端开发中几乎所有涉及坐标系的技术使用的都是W3C坐标系，这些技术包括CSS3、Canvas、SVG等。了解这一点，我们以后在学习CSS3或者SVG的时候，很多知识就可以串起来了。数字坐标系和w3c坐标系如图2-1所示。

2.2.2　直线的绘制

在Canvas中，可以使用moveTo()和lineTo()这两个方法配合使用来画直线。利用这两个方法，我们可以画一条直线，也可以同时画多条直线。

1．一条直线

语法：

cxt.moveTo(x1, y1);
cxt.lineTo(x2, y2);
cxt.stroke();

说明：
cxt表示上下文环境对象context。

(x1,y1)表示直线“起点”的坐标。moveTo的含义是“将画笔移到该点(x1,y1)位置上，然后开始绘图”。

(x2,y2)表示直线“终点”的坐标。lineTo的含义是“将画笔从起点(x1,y1)开始画直线，一直画到终点坐标(x2,y2)”。

对于moveTo()和lineTo()这两个方法，从英文意思角度更容易帮助我们理解和记忆。

cxt.moveTo(x1, y1);
cxt.lineTo(x2, y2);

上面两句代码仅仅是确定直线的“起点坐标”和“终点坐标”这两个状态，但是实际上画笔还没开始“动”。因此我们还需要调用上下文对象的stroke()方法才有效。

使用Canvas画直线，与我们平常用笔在纸张上画直线是一样的道理，都是先确定直线起点(x1,y1)与终点(x2,y2)，然后再用笔连线（stroke()）。

举例：

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id){
            return document.getElementById(id);
        }
        window.onload = function () {
            var cnv =
$$
("canvas");
            var cxt = cnv.getContext("2d");

            cxt.moveTo(50, 100);
            cxt.lineTo(150, 50);
            cxt.stroke();
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

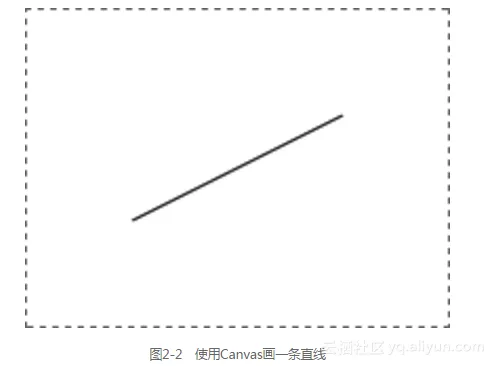

在浏览器中的预览效果如图2-2所示。

分析：
在这个例子中，我们定义了一个获取DOM对象元素的函数

$$ (id)，这样减少了重复代码量，使得思路更加清晰。记住，Canvas中使用的坐标系是“W3C坐标系”。其中这个例子的分析图如图2-3所示。 ![image](https://yqfile.alicdn.com/f4a93c65d0061fad6cd7a1956d01cc3a219d1625.png) #### 2．多条直线从上面可以知道，使用moveTo()和lineTo()这两个方法可以画一条直线。其实如果我们想要同时画多条直线，也是使用这两种方法。语法：

cxt.moveTo(x1, y1);
cxt.lineTo(x2, y2);
cxt.lineTo(x3, y3);
……
cxt.stroke();

说明：
lineTo()方法是可以重复使用的。第一次使用lineTo()后，画笔将自动移到终点坐标位置，第二次使用lineTo()后，Canvas会以“上一个终点坐标”作为第二次调用的起点坐标，然后再开始画直线，以此类推。下面先来看个例子，这样更容易理解些。

举例：画两条直线

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id){
             return document.getElementById(id);
        }
        window.onload = function () {
            var cnv =
$$
("canvas");
            var cxt = cnv.getContext("2d");

            cxt.moveTo(50,50);
            cxt.lineTo(100,50);
            cxt.moveTo(50,100);
            cxt.lineTo(100,100);
            cxt.stroke();
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

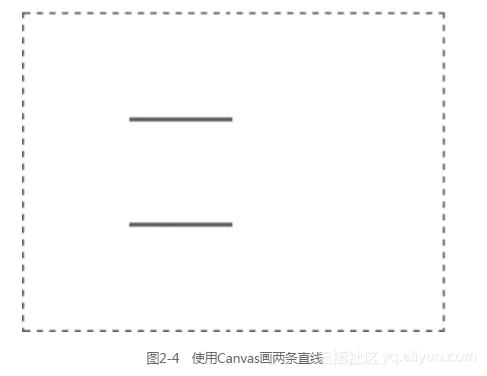

在浏览器中的预览效果如图2-4所示。

分析：
记住，moveTo的含义是：将画笔移到该点的位置，然后开始绘图。lineTo的含义是：将画笔从起点开始画直线，一直到终点坐标。

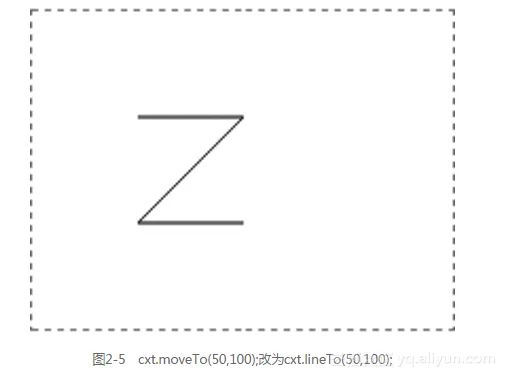

如果将cxt.moveTo(50,100);改为cxt.lineTo(50,100);，在浏览器中的预览效果如图2-5所示。大家根据这个例子仔细琢磨一下moveTo()与lineTo()两个方法的区别。

举例：用直线画一个三角形

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id){
             return document.getElementById(id);
        }
        window.onload = function () {
             var cnv =
$$
("canvas");
             var cxt = cnv.getContext("2d");

             cxt.moveTo(50, 100);
             cxt.lineTo(150, 50);
             cxt.lineTo(150, 100);
             cxt.lineTo(50, 100);
             cxt.stroke();
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

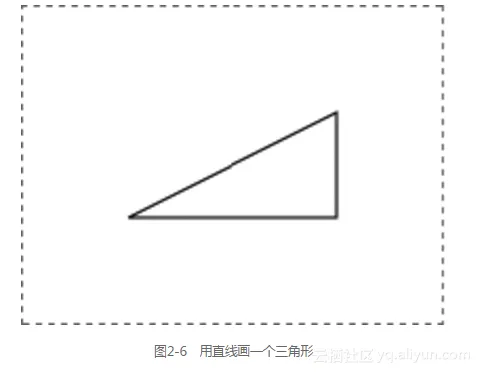

在浏览器中的预览效果如图2-6所示。

分析：
这里使用moveTo()与lineTo()方法画了一个三角形。在画三角形之前，我们事先要确定三角形三个顶点的坐标。

举例：用直线画一个矩形

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id){
             return document.getElementById(id);
        }
        window.onload = function () {
             var cnv =
$$
("canvas");
             var cxt = cnv.getContext("2d");

             cxt.moveTo(50, 100);
             cxt.lineTo(50,50);
             cxt.lineTo(150, 50);
             cxt.lineTo(150, 100);
             cxt.lineTo(50, 100);
             cxt.stroke();
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

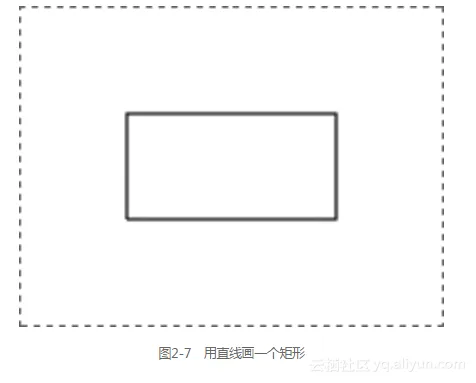

在浏览器中的预览效果如图2-7所示。

分析：
这里使用moveTo()和lineTo()方法画了一个矩形。在画矩形之前，我们也需要事先确定矩形四个顶点坐标的（这几个坐标值不是随便来的，而是要计算出来的）。

其实在Canvas中，使用moveTo()和lineTo()方法可以画各种多边形如三角形、矩形、多边形等。在实际开发中，对于三角形和多边形，我们都是用moveTo()和lineTo()来实现。但是对于矩形来说，Canvas为我们提供了更为简单的一套方法，在下一节中将给大家详细介绍。

2.3　矩形

从上一节我们知道，可以将moveTo()和lineTo()配合使用来画一个矩形。但是这种画矩形的方法代码量过多，因此在实际开发中并不推荐使用。

对于绘制矩形，Canvas还为我们提供了独立的方法来实现。在Canvas中，矩形分为两种，即“描边”矩形和“填充”矩形。

2.3.1 “描边”矩形

在Canvas中，我们可以将strokeStyle属性和strokeRect()方法配合使用来画一个“描边矩形”。

语法：

cxt.strokeStyle = 属性值;
cxt.strokeRect(x,y,width,height);

说明：
strokeStyle是context对象的一个属性，而strokeRect()是content对象的一个方法。大家要区分好什么叫属性，什么叫方法。

（1）strokeStyle属性

strokeStyle属性取值有三种，即颜色值、渐变色、图案。对于strokeStyle取值为渐变色和图案的情况，我们在后续章节会详细讲解。现在先来看一下strokeStyle取值为颜色值的几种情况：

cxt.strokeStyle = "#FF0000";            //十六进制颜色值
cxt.strokeStyle = "red";                //颜色关键字
cxt.strokeStyle = "rgb(255,0,0)";       //rgb颜色值
cxt.strokeStyle = "rgba(255,0,0,0.8)";  //rgba颜色值

（2）strokeRect()方法

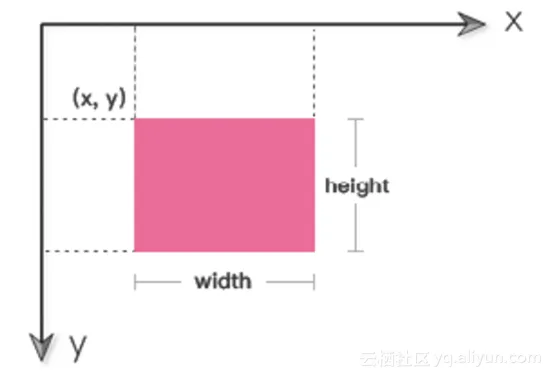

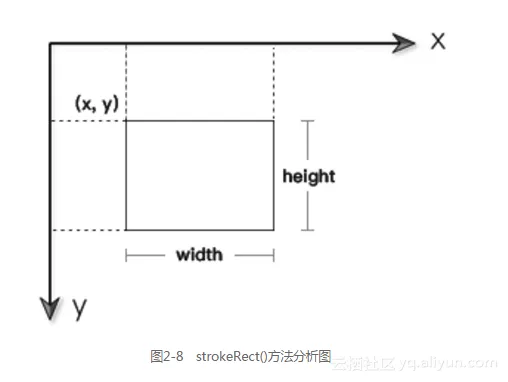

strokeRect()方法用于确定矩形的坐标，其中x和y为矩形最左上角的坐标。注意，凡是对于Canvas中的坐标，大家一定要根据W3C坐标系来理解。此外width表示矩形的宽度，height表示矩形的高度，默认情况下width和height都是以px为单位的。strokeRect()方法分析图如图2-8所示。

我们还要特别注意一点，strokeStyle属性必须在strokeRect()方法之前定义，否则strokeStyle属性无效。也就是说，在“画（strokeRect()）”之前一定要把应有的参数（如strokeStyle）设置好。Canvas是根据已设置的参数来“画”图形的，其实这跟我们平常画画是一样的道理：在动笔之前首先需要确定将要画什么东西，颜色是什么，然后再用笔画出来。

举例：

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id){
             return document.getElementById(id);
        }
        window.onload = function () {
             var cnv =
$$
("canvas");
             var cxt = cnv.getContext("2d");

             cxt.strokeStyle = "red";
             cxt.strokeRect(50, 50, 80, 80);
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

在浏览器中的预览效果如图2-9所示。

分析：

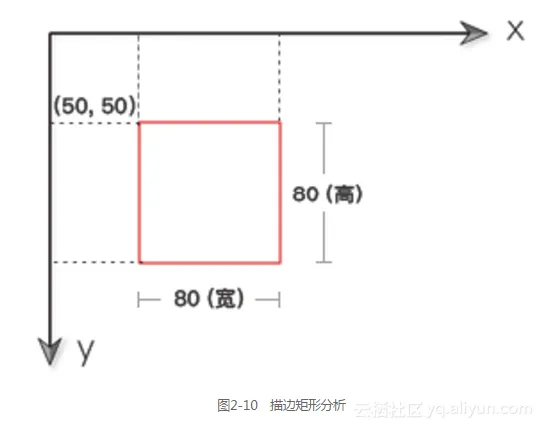

当将cxt.strokeStyle = "red";和cxt.strokeRect(50, 50, 80, 80);这两句代码位置互换顺序后，strokeStyle属性就不会生效了。大家可以自行在本地编辑器中修改测试一下，看看实际效果。上面例子的分析如图2-10所示。

2.3.2　 “填充”矩形

在Canvas中，我们可以将fillStyle属性和fillRect()方法配合使用来画一个“填充矩形”。

语法：

cxt.fillStyle=属性值;
cxt.fillRect(x, y, width, height);

说明：
fillStyle是context对象的一个属性，而fillRect()是context对象的一个方法。

fillStyle属性跟strokeStyle属性一样，取值也有三种，即颜色值、渐变色、图案。

fillRect()方法跟strokeRect()方法一样，用于确定矩形的坐标，其中x和y为矩形最左上角的坐标，width表示矩形的宽度，height表示矩形的高度。

跟描边矩形一样，填充矩形的fillStyle属性也必须在fillRect()方法之前定义，否则fillStyle属性无效。分析如图2-11所示。

举例：

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id){
             return document.getElementById(id);
        }
        window.onload = function () {
             var cnv =
$$
("canvas");
             var cxt = cnv.getContext("2d");

             cxt.fillStyle = "HotPink";
             cxt.fillRect(50, 50, 80, 80);
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

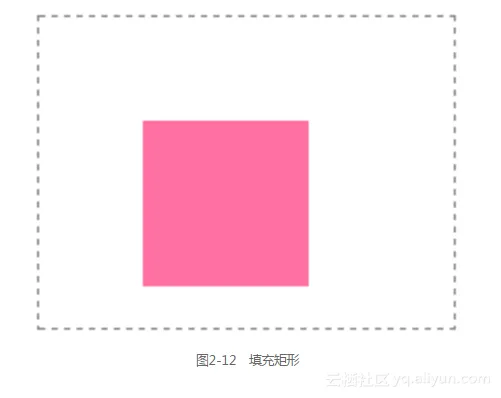

在浏览器中的预览效果如图2-12所示。

分析：

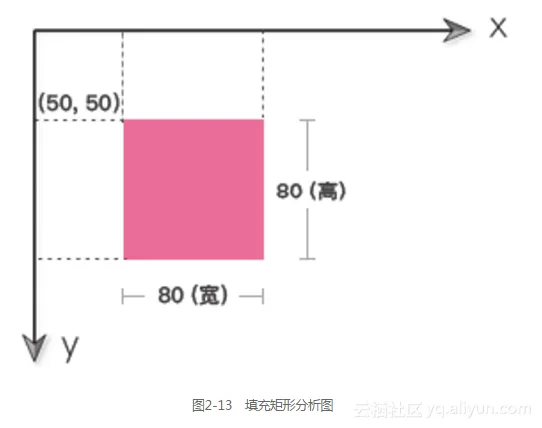

当我们将cxt.fillStyle = "HotPink";和cxt.fillRect(50, 50, 80, 80);这两句代码位置互换顺序后，fillStyle属性就不会生效了。大家可以自行在本地编辑器中修改测试一下，看看实际效果。上面例子分析如图2-13所示。

举例：

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id) {
             return document.getElementById(id);
        }
        window.onload = function () {
             var cnv =
$$
("canvas");
             var cxt = cnv.getContext("2d");

             cxt.strokeStyle = "red";
             cxt.strokeRect(50, 50, 80, 80);
             cxt.fillStyle = "#FFE8E8";
             cxt.fillRect(50, 50, 80, 80);
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

在浏览器中的预览效果如图2-14所示。

分析：
在这个例子中，我们同时使用了“描边矩形”和“填充矩形”。

举例：

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id) {
             return document.getElementById(id);
        }
        window.onload = function () {
             var cnv =
$$
("canvas");
             var cxt = cnv.getContext("2d");

             cxt.fillStyle = "HotPink";
             cxt.fillRect(50, 50, 80, 80);

             cxt.fillStyle = "rgba(0,0,255,0.3)";
             cxt.fillRect(30, 30, 80, 80);
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

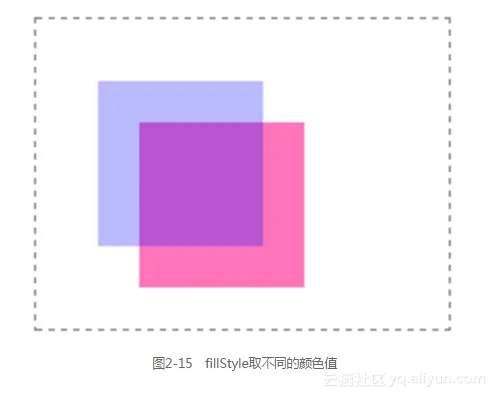

在浏览器中的预览效果如图2-15所示。

分析：
这里我们画了两个矩形：第一个矩形使用了十六进制颜色值，第二个矩形使用了RGBA颜色值。

2.3.3　rect()方法

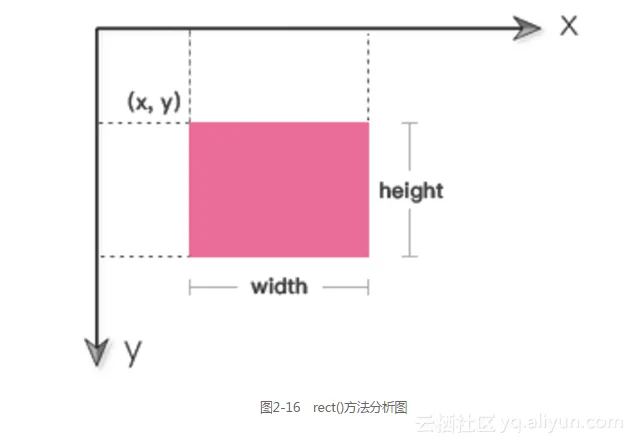

在Canvas，如果想要绘制一个矩形，除了使用strokeRect()和fillRect()这两种方法之外，我们还可以使用rect()方法，如图2-16所示。

语法：

rect(x,y,width,height);

说明：
x和y为矩形最左上角的坐标，width表示矩形的宽度，height表示矩形的高度。

strokeRect()、fillRect()和rect()都可以画矩形。这三种方法参数是相同的，不同在于实现效果方面。其中strokeRect()和fillRect()这两个方法在调用之后，会立即把矩形绘制出来。而rect()方法在调用之后，并不会把矩形绘制出来。只有在使用rect()方法之后再调用stroke()或者fill()方法，才会把矩形绘制出来。

（1）rect()和stroke()

cxt.strokeStyle="red";
cxt.rect(50,50,80,80);
cxt.stroke();

上述代码等价于：

cxt.strokeStyle="red";
cxt.strokeRect(50,50,80,80);

（2）rect()和fill()

cxt.fillStyle="red";
cxt.rect(50,50,80,80);
cxt.fill();

上述代码等价于：

cxt.fillStyle="red";
cxt.fillRect(50,50,80,80);

举例：

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id){
             return document.getElementById(id);
        }
        window.onload = function () {
             var cnv =
$$
("canvas");
             var cxt = cnv.getContext("2d");

             //绘制描边矩形
             cxt.strokeStyle = "red";
             cxt.rect(50, 50, 80, 80);
             cxt.stroke();

             //绘制填充矩形
             cxt.fillStyle = "#FFE8E8";
             cxt.rect(50, 50, 80, 80);
             cxt.fill();
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

在浏览器中的预览效果如图2-17所示。

2.3.4　清空矩形

在Canvas中，我们可以使用clearRect()方法来清空“指定矩形区域”。

语法：

cxt.clearRect(x, y, width, height);

说明：
x和y分别表示清空矩形区域最左上角的坐标，width表示矩形的宽度，height表示矩形的高度。

举例：

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id){
             return document.getElementById(id);
        }
        window.onload = function () {
             var cnv =
$$
("canvas");
             var cxt = cnv.getContext("2d");

             cxt.fillStyle = "HotPink";
             cxt.fillRect(50, 50, 80, 80);
             cxt.clearRect(60, 60, 50, 50);
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

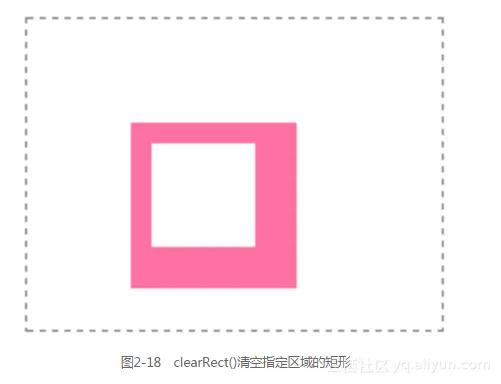

在浏览器中的预览效果如图2-18所示。

分析：

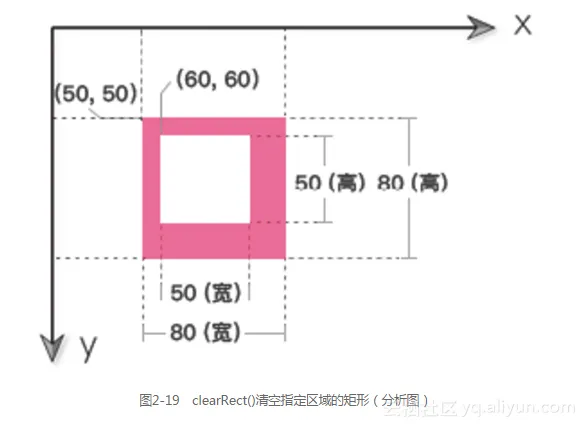

这里使用clearRect()方法来清空指定区域的矩形。这个例子分析如图2-19所示。

举例：

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id) {
             return document.getElementById(id);
        }
        window.onload = function () {
             var cnv =
$$
("canvas");
             var cxt = cnv.getContext("2d");

             cxt.fillStyle = "HotPink";
             cxt.fillRect(50, 50, 80, 80);

             var btn =
$$
("btn");
             btn.onclick = function () {
                  cxt.clearRect(0, 0, cnv.width, cnv.height);
             }
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas><br />
   <input id="btn" type="button" value="清空canvas"/>
</body>
</html>

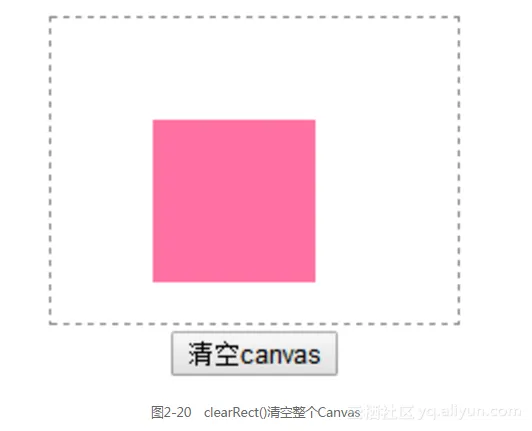

在浏览器中的预览效果如图2-20所示。

分析：
cxt.clearRect(0, 0, cnv.width, cnv.height);用于清空整个Canvas。其中，cnv.width表示获取Canvas的宽度，cnv.height表示获取Canvas的高度。“清空整个Canvas”这个技巧在Canvas动画开发中会经常用到，大家一定要记住。至于怎么用，在接下来的章节里，我们会慢慢接触到。

最后再次强调一下：所有Canvas图形操作的属性和方法都是基于context对象的。

2.4　多边形

从之前的学习我们知道，可以将moveTo()和lineTo()配合使用来画三角形和矩形。其实在Canvas中，多边形也是使用moveTo()和lineTo()这两个方法画出来的。

如果我们想要在Canvas中画多边形，则需要事先在草稿纸或软件中计算出多边形中各个顶点的坐标，然后再使用moveTo()和lineTo()在Canvas中画出来。

跟矩形不一样，Canvas没有专门用来绘制三角形和多边形的方法。对于三角形以及多边形，我们也是使用moveTo()和lineTo()这两个方法来实现。

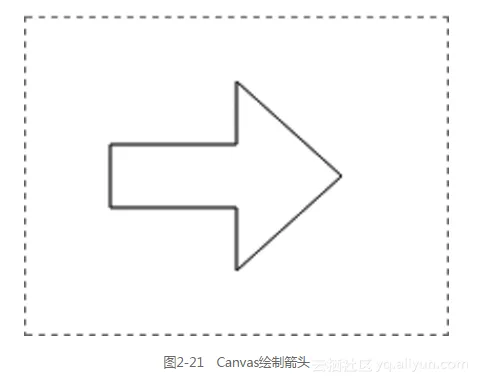

2.4.1　Canvas绘制箭头

对于箭头，我们都是事先确定箭头的7个顶点坐标，然后使用moveTo()和lineTo()来绘制出来的。

举例：

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id) {
            return document.getElementById(id);
        }
        window.onload = function () {
            var cnv =
$$
("canvas");
            var cxt = cnv.getContext("2d");

            cxt.moveTo(40, 60);
            cxt.lineTo(100, 60);
            cxt.lineTo(100, 30);
            cxt.lineTo(150, 75);
            cxt.lineTo(100, 120);
            cxt.lineTo(100, 90);
            cxt.lineTo(40, 90);
            cxt.lineTo(40, 60);
            cxt.stroke();
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

在浏览器中的预览效果如图2-21所示。在浏览器中的预览效果如图2-21所示。

分析：
在绘制之前，首先需要计算出箭头各个顶点的坐标。

2.4.2　Canvas绘制正多边形

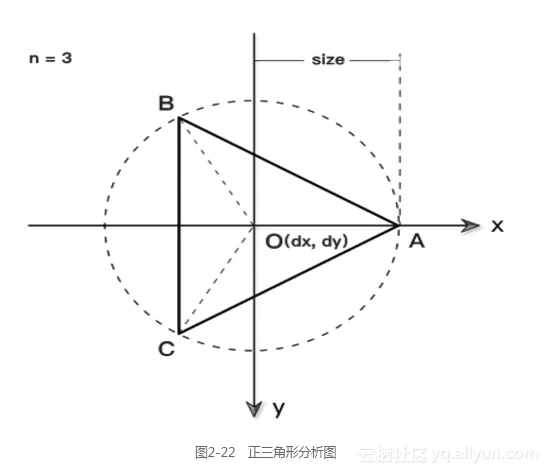

正多边形在实际开发中也经常见到，要想绘制正多边形，需首先了解一下最简单的正多边形，即正三角形。正三角形分析图如图2-22所示。

根据正三角形的特点，可以将其封装一个绘制正多边形的函数：createPolygon()。

举例：

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id) {
            return document.getElementById(id);
        }
        window.onload = function () {
            var cnv =
$$
("canvas");
            var cxt = cnv.getContext("2d");
            //调用自定义的方法createPolygon()
            createPolygon(cxt, 3, 100, 75, 50);
            cxt.fillStyle = "HotPink";
            cxt.fill();
        }
        /*
         * n：表示n边形
         * dx、dy：表示n边形中心坐标
         * size：表示n边形的大小
         */
        function createPolygon(cxt, n, dx, dy, size) {
            cxt.beginPath();
            var degree = (2 * Math.PI )/ n;
            for (var i = 0; i < n; i++) {
                 var x = Math.cos(i * degree);
                 var y = Math.sin(i * degree);
                 cxt.lineTo(x * size + dx, y * size + dy);
            }
            cxt.closePath();
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

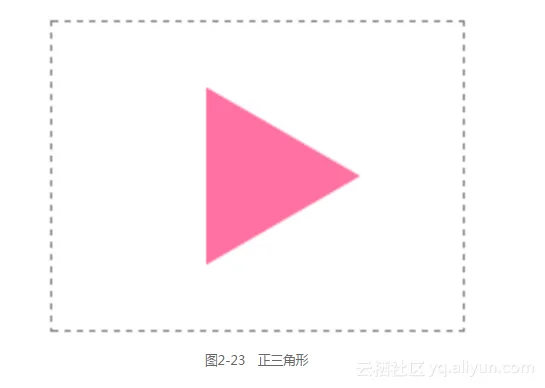

在浏览器中的预览效果如图2-23所示。

分析：
cxt.beginPath();用于开始一条新路径，cxt.closePath();用于关闭路径。对于beginPath()和closePath()这两个方法，我们在“第10章 Canvas路径”中将会详细介绍，这里不需要深入太多。

在这个例子中，我们定义了一个绘制多边形的函数。对于这个函数，可以加入更多的参数如颜色、边框等，然后可以把它封装到我们的私人图形库里面去。

当createPolygon(cxt, 3, 100, 75, 50);改为createPolygon(cxt, 4, 100, 75, 50);时，浏览器中的预览效果如图2-24所示。

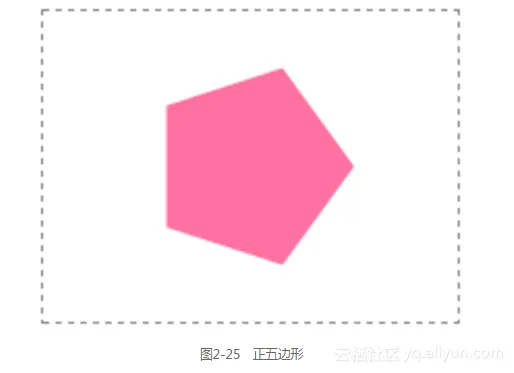

当createPolygon(cxt, 3, 100, 75, 50);改为createPolygon(cxt, 5, 100, 75, 50);时，浏览器中的预览效果如图2-25所示。

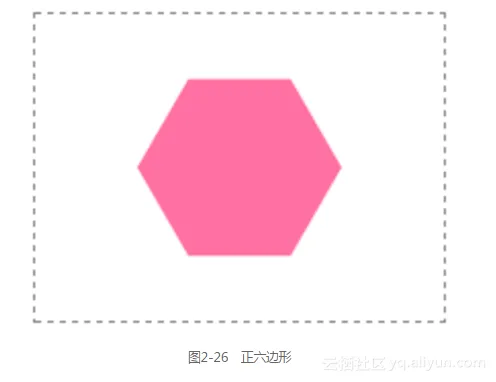

当createPolygon(cxt, 3, 100, 75, 50);改为createPolygon(cxt, 6, 100, 75, 50);时，浏览器中的预览效果如图2-26所示。

createPolygon()只能绘制“正多边形”，不可以用于绘制“不规则多边形”。对于“不规则多边形”，方法也很简单，我们都是先确定多边形各个定点坐标，然后使用moveTo()和lineTo()慢慢绘制。

2.4.3　五角星

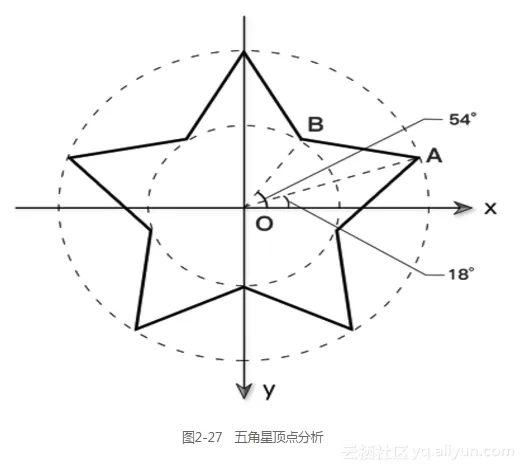

同样地，我们也可以先获取各个顶点的坐标，然后使用moveTo()和lineTo()把五角星绘制出来。根据图2-27的分析，我们可以知道∠BOA=36°，∠A0X=18°，∠BOX=54°，然后结合三角函数，就很容易得出五角星各个顶点的坐标。大家自己在草稿中算一下，这里就不详细展开了。分析如图2-27所示。

举例：

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
       function
$$
(id) {
           return document.getElementById(id);
       }
       window.onload = function () {
           var cnv =
$$
("canvas");
           var cxt = cnv.getContext("2d");

           cxt.beginPath();
           for (var i = 0; i < 5; i++) {
                cxt.lineTo(Math.cos((18 + i * 72) * Math.PI / 180) * 50 + 100,
                          -Math.sin((18 + i * 72) * Math.PI / 180) * 50 + 100);
                cxt.lineTo(Math.cos((54 + i * 72) * Math.PI / 180) * 25 + 100,
                          -Math.sin((54 + i * 72) * Math.PI / 180) * 25 + 100);
           }
           cxt.closePath();
           cxt.stroke();
       }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

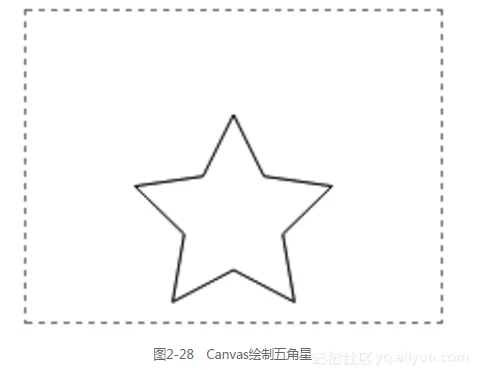

在浏览器中的预览效果如图2-28所示。

分析：
当然，对于本节这些多边形的绘制，我们可以封装成一个个函数，以便实际开发中直接调用。

2.5　训练题：绘制调色板

我们在使用绘图软件或取色软件的过程中，经常会见到各种调色板效果。常见的调色板有两种，即方格调色板和渐变调色板。在这里我们将使用本章所学到的绘图方法来绘制这两种调色板。

举例：方格调色板

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id) {
            return document.getElementById(id);
        }
        window.onload = function () {
            var cnv =
$$
("canvas");
            var cxt = cnv.getContext("2d");

            for (var i = 0; i < 6; i++) {
                 for (var j = 0; j < 6; j++) {
                     cxt.fillStyle = "rgb(" + Math.floor(255 - 42.5 * i) + "," + Math.floor(255 - 42.5 * j) + ",0)";
                      cxt.fillRect(j * 25, i * 25, 25, 25);
                 }
            }
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="200" height="200" style="border:1px dashed gray;"></canvas>
</body>
</html>

在浏览器中的预览效果如图2-29所示。

分析：
对于这种方格色板，实现思路非常简单：我们可以使用两层for循环来绘制方格阵列，每个方格使用不同的颜色。其中变量i和j用来为每一个方格产生唯一的RGB色彩值。我们仅修改其中的红色和绿色的值，而保持蓝色的值不变，就可以产生各种各样的色板。

接下来我们尝试绘制一个更加复杂的调色板：渐变调色板。

举例：渐变调色板

<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
   <title></title>
   <meta charset="utf-8" />
   <script type="text/javascript">
        function
$$
(id) {
            return document.getElementById(id);
        }
        window.onload = function () {
            var cnv =
$$
("canvas");
            var cxt = cnv.getContext("2d");

            var r = 255, g = 0, b = 0;
            for (i = 0; i < 150; i++) {
                 if (i < 25) {
                       g += 10;
                 } else if (i > 25 && i < 50) {
                       r -= 10;
                 } else if (i > 50 && i < 75) {
                       g -= 10;
                       b += 10;
                 } else if (i >= 75 && i < 100) {
                       r += 10;
                 } else {
                       b -= 10;
                 }
                 cxt.fillStyle = "rgb(" + r + "," + g + "," + b + ")";
                 cxt.fillRect(3 * i, 0, 3, cnv.height);
            }
        }
   </script>
</head>
<body>
   <canvas id="canvas" width="255" height="150" style="border:1px dashed gray;"></canvas>
</body>
</html>

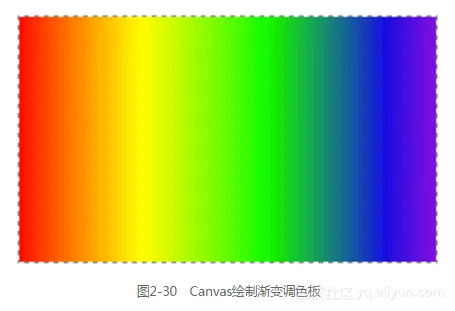

在浏览器中的预览效果如图2-30所示。

是不是感到很有趣呢？现在我们也可以开发一个属于自己的调色板了。

《Web前端开发精品课——HTML5 Canvas开发详解》——第一部分第二章节

第2章　直线图形

2.1　直线图形简介

2.2　直线

2.2.2　直线的绘制

1．一条直线

2.3　矩形

2.3.1 “描边”矩形

2.3.2　 “填充”矩形

2.3.3　rect()方法

2.3.4　清空矩形

2.4　多边形

2.4.1　Canvas绘制箭头

2.4.2　Canvas绘制正多边形

2.4.3　五角星

2.5　训练题：绘制调色板

热门文章

最新文章

相关课程

相关电子书

探索云世界

热门

云计算

大数据

云原生

人工智能

数据库

开发与运维

活动广场

任务中心

训练营

直播

乘风者计划

下载

镜像站

技术资料

《Web前端开发精品课——HTML5 Canvas开发详解》——第一部分第二章节

第2章 直线图形

2.1 直线图形简介

2.2 直线

2.2.2 直线的绘制

1．一条直线

2.3 矩形

2.3.1 “描边”矩形

2.3.2 “填充”矩形

2.3.3 rect()方法

2.3.4 清空矩形

2.4 多边形

2.4.1 Canvas绘制箭头

2.4.2 Canvas绘制正多边形

2.4.3 五角星

2.5 训练题：绘制调色板

热门文章

最新文章

相关课程

相关电子书

第2章　直线图形

2.1　直线图形简介

2.2　直线

2.2.2　直线的绘制

2.3　矩形

2.3.2　 “填充”矩形

2.3.3　rect()方法

2.3.4　清空矩形

2.4　多边形

2.4.1　Canvas绘制箭头

2.4.2　Canvas绘制正多边形

2.4.3　五角星

2.5　训练题：绘制调色板
