Day10 - Flutter的Widget-Element-RenderObject

2022-05-23 113
版权
版权声明：
本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《 阿里云开发者社区用户服务协议》和 《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写 侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。
简介： Day10 - Flutter的Widget-Element-RenderObject

概述


  • Flutter的渲染流程
  • 对象的创造过程
  • 小部件的键


一、Flutter的渲染流程

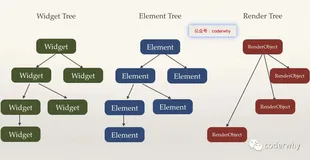

  • 1.1、Widget的Element和RenderObject 的关系




1.2、Widget(窗口小部件) 是什么？



  • 官方对Widget的说明：
  • Flutter的Widgets的灵感来自React，中心思想是构造你的UI使用这些Widgets。
  • Widget使用配置和状态，描述这个View（界面）应该长什么样的子。
  • 当一个小部件发生改变时，小部件就会重新构建它的描述，框架会和之前的描述进行对比，来决定使用最小的改变（最小变化）在渲染树中，从一个状态到另一个状态。
  • 自己的理解：
  • 口小部件就是一个个描述文件，这些描述文件在我们进行状态改变时会不断的构建。
  • 但是对于渲染对象而言，只会使用最小的增量来更新渲染界面。
  • 1.3、Element(元素)是什么？



  • 官方对Element的描述：
  • Element是一个小部件的实例，在树中详细的位置。
  • 窗口小部件描述和配置子树的样子，而元素实际去配置在元素树中特定的位置。
  • 1.4、RenderObject(渲染对象),官方对RenderObject的描述：
  • 渲染树上的一个对象
  • RenderObject层是渲染库的核心。


二、对象的创造过程


我们这里以Padding为例，Padding设置设置内边距

  • 2.1、Widget(小部件)填充是一个小部件，并且继承自SingleChildRenderObjectWidget继承关系如下：


Padding -> SingleChildRenderObjectWidget -> RenderObjectWidget -> Widget
  • 我们之前在创建Widget时，经常使用StatelessWidget和StatefulWidget，这种Widget只是将其他的Widget在构建方法中组装起来，并不是一个真正可以渲染的Widget（在之前的课程中其实有提到）。在Padding的类中，我们发现任何和渲染相关的代码，这是因为Padding只是一个配置信息，这个配置信息会转移我们设置的属性不同，可以替换的销毁和创建。
  • 问题：不断的销毁和创造会不会影响Flutter的性能呢？
    答：并不会，答案在另一篇文章中：你不必担心Dart的垃圾回收器
  • 那么真正的渲染相关的代码在哪里执行呢？
    答：渲染对象
  • 2.2、渲染对象我们来看Padding里面的代码，有一个非常重要的方法：
  • 这个方法其实是来自RenderObjectWidget的类，在这个类中它是一个抽象方法；
  • 抽象方法是必须被子类实现的，但是它的子类SingleChildRenderObjectWidget也是一个抽象类，所以可以不实现父类的抽象方法
  • 但是Padding不是一个抽象类，必须在这里实现对应的抽象方法，而它的实现就是下面的实现


@override
RenderPadding createRenderObject(BuildContext context) {
    return RenderPadding(
        padding: padding,
        textDirection: Directionality.of(context),
    );
}
  • 顶部的代码创建了什么呢？RenderPadding的继承关系是什么呢？


RenderPadding -> RenderShiftedBox -> RenderBox -> RenderObject
  • 我们来具体查看一下RenderPadding的源代码：
  • 如果预设的_padding和原来保存的value一样，那么直接返回；
  • 如果绝对，调用_markNeedResolution，而_markNeedResolution内部调用了markNeedsLayout；
  • 而markNeedsLayout的目的就是标记在下一帧布局时，需要重新布局performLayout；
  • 如果我们找的是Opacity，那么RenderOpacity是调用markNeedsPaint，RenderOpacity中是有一个油漆方法的；


set padding(EdgeInsetsGeometry value) {
    assert(value != null);
    assert(value.isNonNegative);
    if (_padding == value)
         return;
         _padding = value;
         _markNeedResolution();
    }
}


  • 2.3、Element(元件)我们来思考一个问题：
  • 我们写的大量的Widget在树结构中存在引用关系，但是Widget会被不断的销毁和重建，则意味着这棵树非常不稳定；
  • 那么由谁来维系整个Flutter应用程序的树形结构的稳定呢？
    答案就是元素。
  • 官方的描述：Element是一个Widget的实例，在树中详细的位置。
  • 元素什么时候创造？在每一次创建Widget的时候，会创建一个对应的Element，然后放入元素插入树中。
  • Element保存着对Widget的引用；
  • 在SingleChildRenderObjectWidget中，我们可以找到如下代码：
  • 在Widget中，元素被创造，并且在创造时，将this（Widget）设定了；
  • Element就保存了对Widget的应用；


@override
SingleChildRenderObjectElement createElement() => SingleChildRenderObjectElement(this);


  • 在创建完一个元素之后，框架会调用安装方法来将元素插入到树中具体的位置：




  • 在调用mount方法时，会同时使用Widget来创建RenderObject，并且保持对RenderObject的引用：_renderObject = widget.createRenderObject（this）;


@override
void mount(Element parent, dynamic newSlot) {
   super.mount(parent, newSlot);
   _renderObject = widget.createRenderObject(this);
   assert(() {
       _debugUpdateRenderObjectOwner();
       return true;
   }());
   assert(_slot == newSlot);
   attachRenderObject(newSlot);
   _dirty = false;
}
  • 但是，如果您去看一下Text这种组合类的小部件，它也会执行mount方法，但是mount方法中并没有调用createRenderObject这样的方法。
  • 我们发现ComponentElement最主要的目的是挂载之后，调用_firstBuild方法


@override
void mount(Element parent, dynamic newSlot) {
    super.mount(parent, newSlot);
    assert(_child == null);
    assert(_active);
    _firstBuild();
    assert(_child != null);
}
void _firstBuild() {
    rebuild();
}
  • 如果是一个StatefulWidget，则创建出来的是一个StatefulElement，我们来看一下StatefulElement的构造器：
  • 调用widget的createState（）
  • 所以StatefulElement对创建出来的State是有一个引用的
  • 而_state又对widget有一个引用


StatefulElement(StatefulWidget widget)
: _state = widget.createState(),
....省略代码
_state._widget = widget;
  • 而调用build的时候，本质上调用的是_state中的build方法：


Widget build() => state.build(this);
  • 2.4、build 的 context(上下文) 是什么
    在StatelessElement中，我们发现是将这个合并，所以本质上BuildContext就是当前的Element


Widget build() => widget.build(this);
  • 我们来看一下继承关系图：元素是实现了BuildContext类(隐式接口)


abstractclass Element extends DiagnosticableTree implements BuildContext
  • 在StatefulElement中，build方法也是类似，调用state的build方式时，引用的是this


Widget build() => state.build(this);


  • 2.5、创建过程小结
  • 窗口小部件只是描述了配置信息：
  • 其中包含createElement方法用于创建元素
  • 也包含createRenderObject，但不是自己在调用
  • 元素是真正的保存树结构的对象：
  • 创建出来后会由framework调用mount方法；
  • 在mount方法中会调用widget的createRenderObject对象；
  • 并且Element对widget和RenderObject都有引用；
  • RenderObject 是真正渲染的对象：其中有 markNeedsLayout、performLayout、markNeedsPaint 、paint 等方法


三、小部件的键


在我们创造的小部件的时候，总是会看到一个关键的参数，它又是做什么的呢？

  • 3.1、key的案例需求




class _HYHomePageState extends State<HYHomePage> {
    List<String> names = ["aaa", "bbb", "ccc"];
    @override
    Widget build(BuildContext context) {
        return Scaffold(
           appBar: AppBar(
              title: Text("Test Key"),
           ),
           body: ListView(
              children: names.map((name) {
                 return ListItemLess(name);
              }).toList(),
           ),
           floatingActionButton: FloatingActionButton(
             child: Icon(Icons.delete),
             onPressed: () {
                setState(() {
                   names.removeAt(0);
                });
             }
           ),
      );
   }
}
  • 3.2、StatelessWidget的实现
    我们先对ListItem使用一个StatelessWidget进行实现：


class ListItemLess extends StatelessWidget {
   finalString name;
   final Color randomColor = Color.fromARGB(255, Random().nextInt(256), Random().nextInt(256), Random().nextInt(256));
   ListItemLess(this.name);
   @override
   Widget build(BuildContext context) {
        return Container(
             height: 60,
             child: Text(name),
             color: randomColor,
        );
    }
}


  • 它的实现效果是每删除一个，所有的颜色都会发现一次变化，原因非常简单，删除之后调用setState，会重新构建，重新构建出来的新的StatelessWidget会重新生成一个新的随机颜色



3.3、StatefulWidget的实现（没有键）

class ListItemFul extends StatefulWidget {
    finalString name;
    ListItemFul(this.name): super();
    @override
    _ListItemFulState createState() => _ListItemFulState();
}
class _ListItemFulState extends State<ListItemFul> {
    final Color randomColor = Color.fromARGB(255, Random().nextInt(256), Random().nextInt(256), Random().nextInt(256));
    @override
    Widget build(BuildContext context) {
       return Container(
           height: 60,
           child: Text(widget.name),
           color: randomColor,
       );
    }
}


我们发现一个很奇怪的现象，颜色不变化，但是数据向上移动了

  • 这是因为在删除第一条数据的时候，Widget对应的元素并没有改变；
  • 而元素中对应的状态引用也没有发生改变；
  • 在更新Widget的时候，Widget使用了没有改变的Element中的State；




3.4、StatefulWidget的实现（随机键）

我们使用一个随机的key，ListItemFul的修改如下：

class ListItemFul extends StatefulWidget {
    finalString name;
    ListItemFul(this.name, {Key key}): super(key: key);
    @override
    _ListItemFulState createState() => _ListItemFulState();
}

主页界面代码修改如下：

body: ListView(
  children: names.map((name) {
    return ListItemFul(name, key: ValueKey(Random().nextInt(10000)),);
  }).toList(),
),

这一次我们发现，每次删除都会出现随机颜色的现象：这是因为修改了key之后，Element会强制刷新，然后对应的State也会重新创建

// Widget类中的代码
staticbool canUpdate(Widget oldWidget, Widget newWidget) {
    return oldWidget.runtimeType == newWidget.runtimeType && oldWidget.key == newWidget.key;
 }



3.5、StatefulWidget的实现（名称为键）

这次，我们将名称作为key来看一下结果

body: ListView(
   children: names.map((name) {
      return ListItemFul(name, key: ValueKey(name));
   }).toList(),
),


我们理想中的效果：

  • 因为这是在更新widget的过程中根据key进行了diff算法
  • 在前后进行对比时，发现bbb对应的元素和ccc对应的元素会继续使用，那么就会删除之前aaa对应的元素，而不是直接删除最后一个元素




3.6、钥匙的分类


Key本质是一个抽象，不过它也有一个工厂构造器，创建出来一个ValueKey

直接子类主要有：LocalKey和GlobalKey


  • LocalKey，它具有相同父元素的小部件进行比较，也是diff算法的核心所在；
  • GlobalKey，通常我们会使用GlobalKey某个Widget对应的Widget或State或Element
  • 3.6.1、本地密钥LocalKey有三个子类
  • ValueKey：是当我们以特定的值作为键时使用，某些一个字符串，数字等等
  • ObjectKey对象关键字：如果两个学生，他们的名字一样，使用name作为他们的key就不合适了；我们可以创建出一个学生对象，使用对象来作为key
  • UniqueKey唯一键：如果我们要确保key的唯一性，可以使用UniqueKey；例如我们之前使用随机数来保证key的不同，这里我们就可以换成UniqueKey；
  • 3.6.2、全局密钥
    GlobalKey可以帮助我们访问某个Widget的信息，包括Widget或State或Element等对象
    我们来看下面的例子：我希望可以在HYHomePage中直接访问HYHomeContent中的内容


class HYHomePage extends StatelessWidget {
     final GlobalKey<_HYHomeContentState> homeKey = GlobalKey();
     @override
     Widget build(BuildContext context) {
         return Scaffold(
             appBar: AppBar(
                title: Text("列表测试"),
             ),
             body: HYHomeContent(key: homeKey),
             floatingActionButton: FloatingActionButton(
                 child: Icon(Icons.data_usage),
                 onPressed: () {
                    print("${homeKey.currentState.value}");
                    print("${homeKey.currentState.widget.name}");
                    print("${homeKey.currentContext}");
                 },
             ),
        );
   }
}
class HYHomeContent extends StatefulWidget {
     finalString name = "123";
     HYHomeContent({Key key}): super(key: key);
     @override
     _HYHomeContentState createState() => _HYHomeContentState();
}
class _HYHomeContentState extends State<HYHomeContent> {
     finalString value = "abc";
     @override
     Widget build(BuildContext context) {
        return Container();
     }
}
