动态注册广播流程

1.在Activity中动态注册广播时，调用registerReceiver方法,会调用到ContextWrapper的registerReceiver方法：

2.这个方法内部，mBase其实就是一个ContextImpl类型的对象，所以会执行ContextImpl类的registerReceiver方法

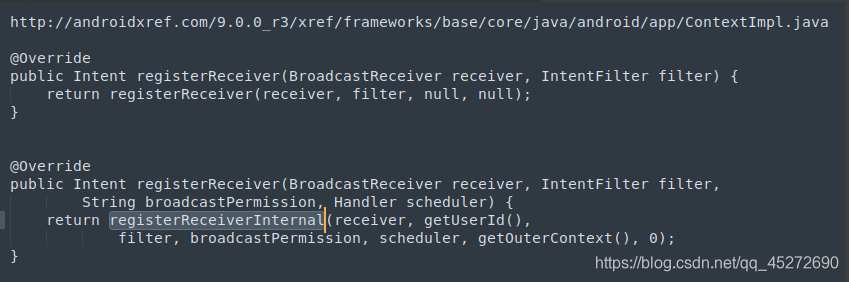

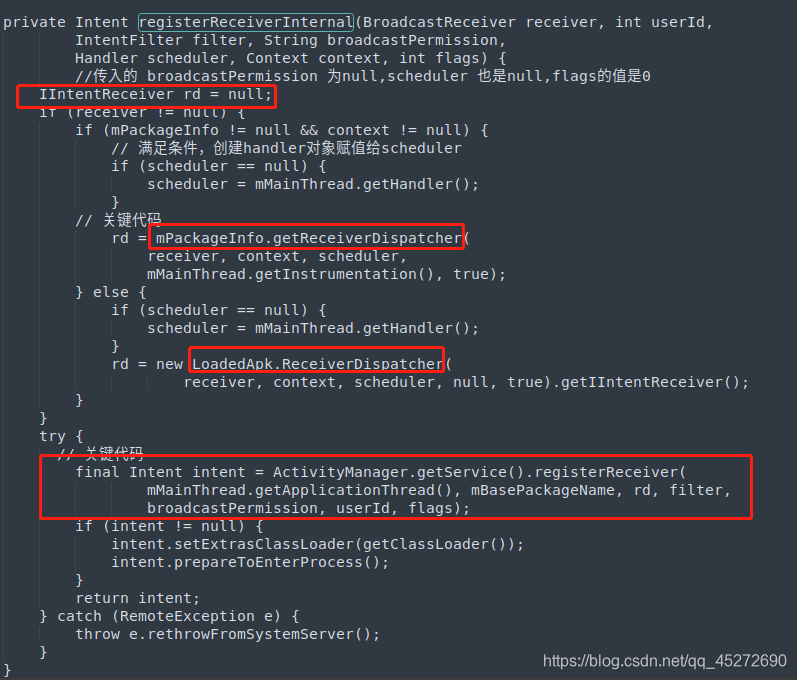

经过registerReceiver重载最终会调用到registerReceiverInternal这个方法中，在这个方法中会先将scheduler先赋值为主线程的handler（上面传的scheduler为null，这个Hanlder是后面用来分发ActivityManagerService发送过的广播用的）；

接下来创建一个IIntentReceiver类型的对象：如果mPackageinfo不为空调用mPackageInfo.getReceiverDispatcher创建，为空调用LoadedApk.ReceiverDispatcher创建（mPackageInfo是LoadedApk类型的对象）,其实IIntentReceiver就是LoadedApk.ReceiverDispatcher.InnerReceiver类型的对象，由于InnerReceiver是继承IIntentReceiver.Stub，所以这个InnerReceiver类型的对象其实就是一个Binder，它后面作为app进程和system_server进程进行通信的桥梁（AMS在收到相应的广播时，就是通过这个Binder对象来通知MainActivity来接收的。）。mPackageInfo是LoadedApk类型的对象，接着先分析LoadedApk类的getReceiverDispatcher方法的具体实现：

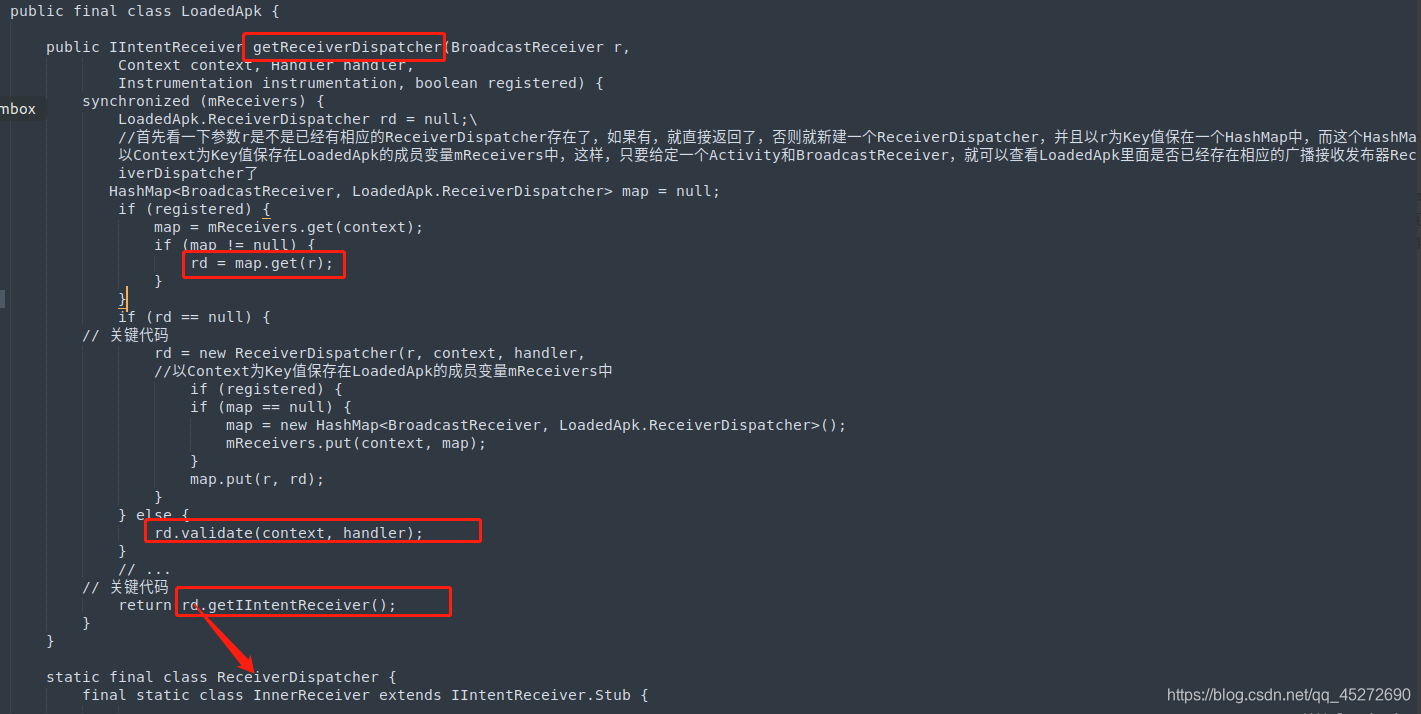

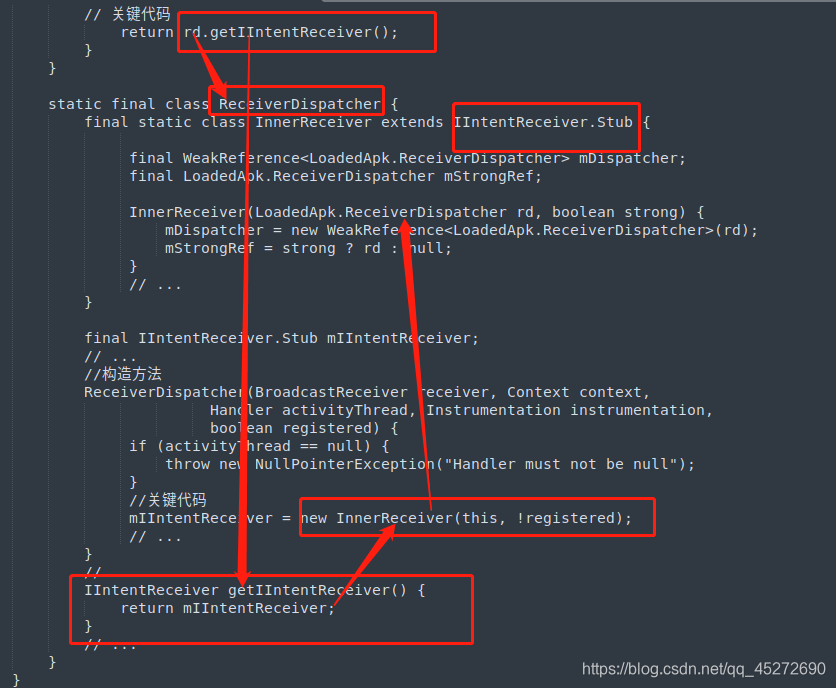

通过LoadedApk的getReceiverDispatcher方法，可以看出，它里面调用了LoadedApk.ReceiverDispatcher的构造方法，从上面贴出的代码可以看到，这个构造方法里面创建了一个InnerReceiver的对象，并将这个对象赋值给mIIntentReceiver这个变量，后面通过getIIntentReceiver方法获取的就是这个InnerReceiver类型的对象。

小结：

1.在新建广播接收发布器ReceiverDispatcher时，会在构造函数里面创建一个InnerReceiver实例，这是一个Binder对象，实现了IIntentReceiver接口，可以通过ReceiverDispatcher.getIIntentReceiver函数来获得，获得后就会把它传给ActivityManagerService，以便接收广播。

2.在ReceiverDispatcher类的构造函数中，还会把传进来的Handle类型的参数activityThread保存下来，以便后面在分发广播的时候使用。

LockedApk中有一个mReceivers对象，以Context为key， HashMap<BroadcastReceiver, LoadedApk.ReceiverDispatcher>为value。每一个Context都有一个这样的hashmap，key就是receiver，value是ReceiverDispatcher。每一个receiver都对应一个ReceiverDispatcher。

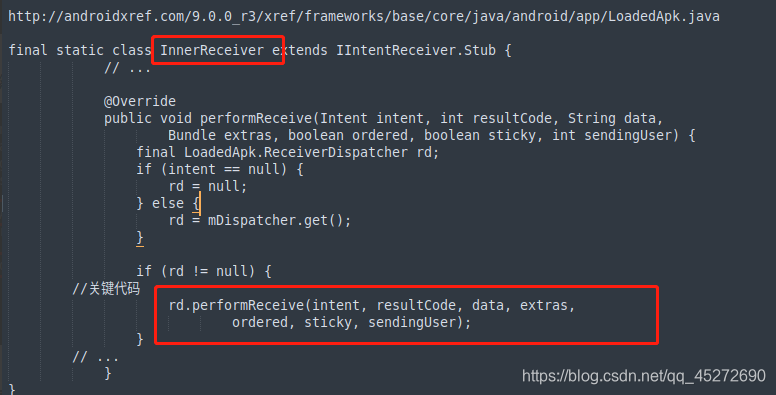

总结：就是创建了一个RD对象（ReceiverDispatcher为了之后AMS和收到广播之后远程调用和可以通过handler插入到消息队列中去处理），这个是在LockedApk中创建的，首先LockedApk有一个mReceivers属性，这个属性里面存放的是key是Context，value是这个上下文中所有注册了receiver的集合，key是receiver，value是RD，这个RD构造方法里面保存了hander以便收到消息之后添加到消息队列中，RD里面有一个静态类InnerReceiver继承自这个类IIntentReceiver.Stub是个代理所以可以通过他进行AMS到Rd中的通信

3.在完成了mPackageInfo.getReceiverDispatcher()创建InnerReceiver对象后，继续调用了AMS的registerReceiver方法

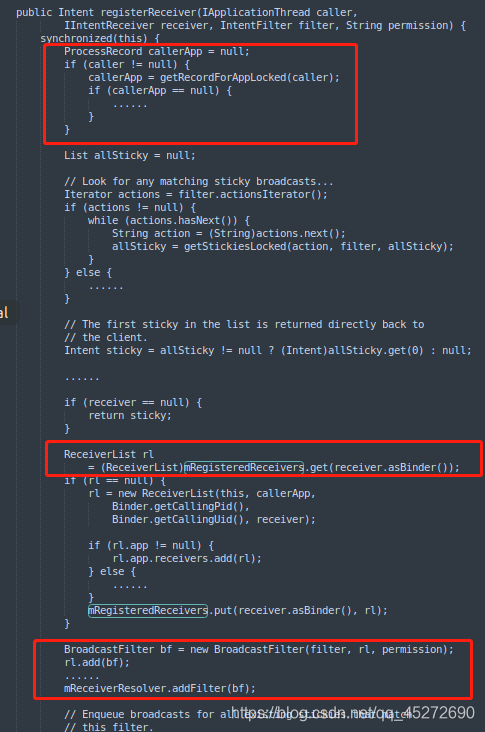

拆开进行分析：

（1）首先获取注册的进程信息

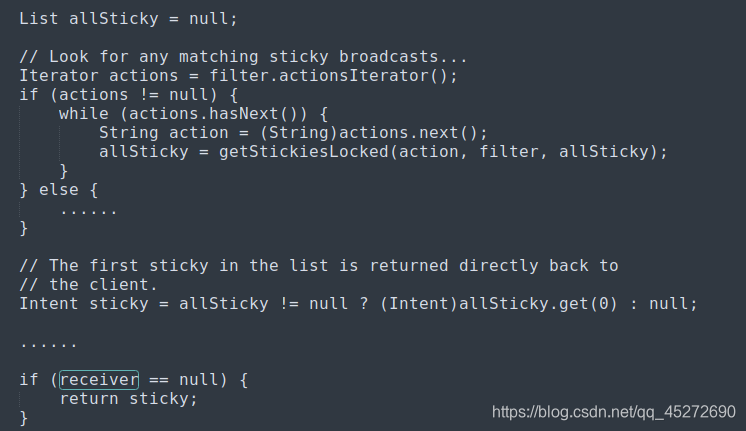

（2）接着迭代filter的actions进行调用getStickLocked函数查找一下有没有对应的sticky intent列表存在。

sticky intent列表：我们在最后一次调用sendStickyBroadcast函数来发送某个Action类型的广播时，系统会把代表这个广播的Intent保存下来，这样，后来调用registerReceiver来注册相同Action类型的广播接收器，就会得到这个最后发出的广播。这就是为什么叫做Sticky Intent了，这个最后发出的广播虽然被处理完了，但是仍然被粘住在ActivityManagerService中，以便下一个注册相应Action类型的广播接收器还能继承处理。

（3）接下来把广播接收器receiver保存一个ReceiverList列表中，这个列表的宿主进程是rl.app，在ActivityManagerService中，用一个进程记录块来表示这个应用程序进程，它里面有一个列表receivers，专门用来保存这个进程注册的广播接收器。接着，又把这个ReceiverList列表以receiver为Key值保存在ActivityManagerService的成员变量mRegisteredReceivers中，这些都是为了方便在收到广播时，快速找到对应的广播接收器的。

（4）上面只是把广播接收器receiver保存起来了，但是还没有把它和filter关联起来，这里就创建一个BroadcastFilter来把广播接收器列表rl和filter关联起来，然后保存在ActivityManagerService中的成员变量mReceiverResolver中去。

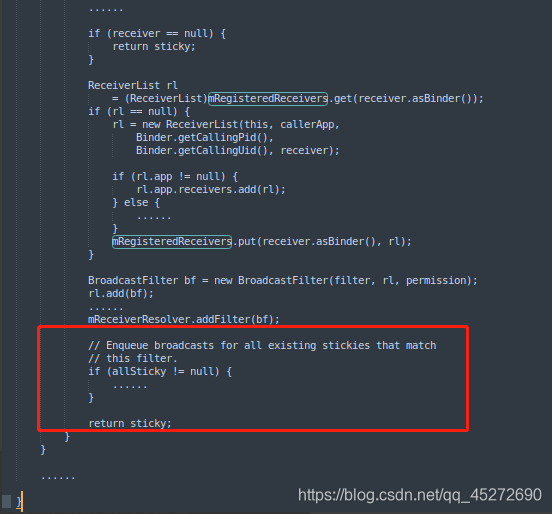

这个方法内部，首先获取了最后一个粘性消息（如果有多个action，取最后一个action的最后一次粘性消息，在最后进行返回这个粘性消息。如果注册的receiver传入的是null只传入了actions，那么会直接返回这个最后的粘性消息），接着通过AMS的本地集合变量mRegisteredReceivers通过receiver（key）获取rl（ReceiverList就是value）获取不到进行创建rl，rl构造方法中传入了进程记录块（callerApp）和Binder调用者的uid和pid，还有receiver。创建完后之后把当前rl添加到rl的进程记录块里面的receivers中，然后将receiver为key，rl为value保存添加到mRegisteredReceivers中；

receivers保存完之后开始保存filter，创建一个BroadcastFilter（将filter和rl传入），接着把bf添加到rl中，并把bf添加到AMS本地集合mReceiverResolver中。

这样注册过程就完成了。

广播发送流程

广播的发送者将广播发送到ActivityManagerService，ActivityManagerService接收到这个广播以后，就会在自己的注册中心查看有哪些广播接收器订阅了该广播，然后把这个广播逐一发送到这些广播接收器中，但是ActivityManagerService并不等待广播接收器处理这些广播就返回了，因此，广播的发送和处理是异步的。概括来说，广播的发送路径就是从发送者到ActivityManagerService，再从ActivityManagerService到接收者，这中间的两个过程都是通过Binder进程间通信机制来完成的

1.在Activity中发送广播，sendBroadCast方法其实是调用了ContextWrapper的sendBroadcast方法，ContextWrapper类中的sendBroadcast方法，其实也是调用了ContextImpl的sendBroadcast方法

这里的resolvedType表示这个Intent的MIME类型

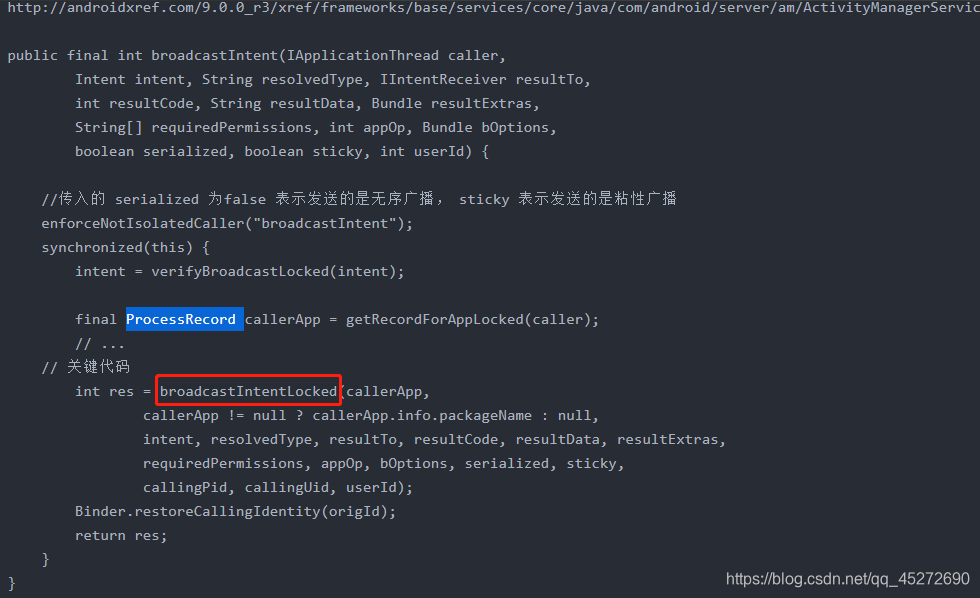

这个方法中，通过进程间通信的的方式，调用了system_server进程的ActivityManagerService的broadcastIntent方法

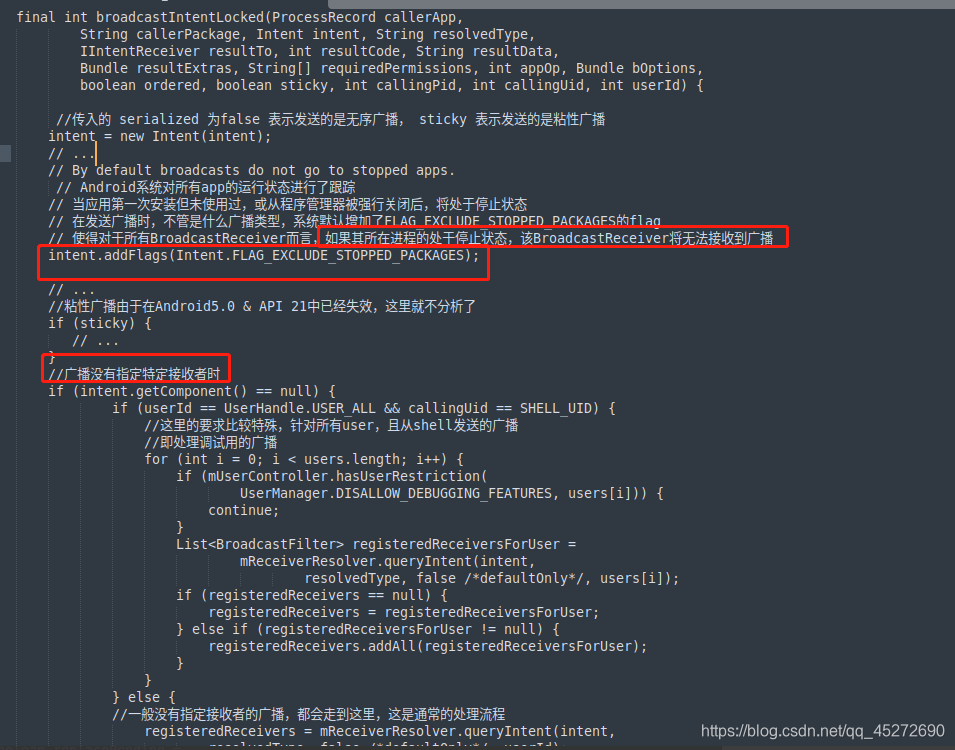

在里面调用了broadcastIntentLocked方法，拆开进行分析：

3. 首先对Intent进行了处理，如果broadCastReceiver所在进程死亡那么将不会收到该广播

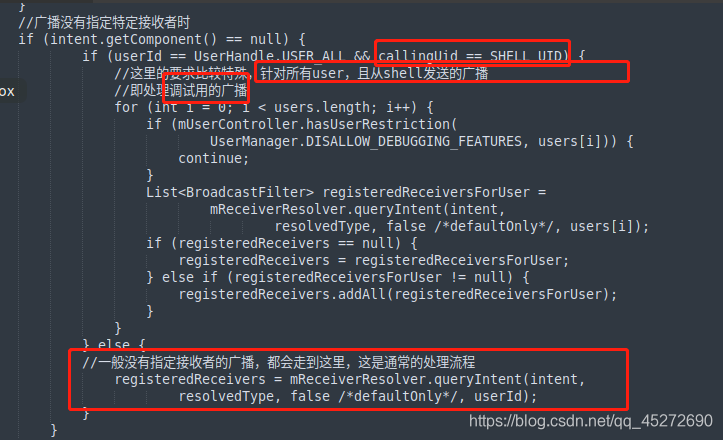

如果广播没有指定特性的接受者的话那么会调用到mReceiverResolver.queryIntent（）这个方法中，在上面注册的时候BroadcastFilter实例保存在了ActivityManagerService的成员变量mReceiverResolver中，这个BroadcastFilter实例包含了我们所注册的广播接收器，这里就通过mReceiverResolver.queryIntent函数将这个BroadcastFilter实例取回来。由于注册一个广播类型的接收器可能有多个，所以这里把所有符合条件的的BroadcastFilter实例放在一个List中，然后返回来。
这里是查看一下这个intent的Intent.FLAG_RECEIVER_REPLACE_PENDING位有没有设置，如果设置了的话，AMS就会在当前的系统中查看有没有相同的intent还未被处理，如果有的话，就有当前这个新的intent来替换旧的intent。
这个if语句首先创建一个广播记录块BroadcastRecord，里面记录了这个广播是由谁发出的以及要发给谁等相关信息。由于前面得到的replacePending变量为false，这里得到的replaced变量的值也为false，于是执行下面的if语句，没有替换时，才需要将新的广播加入到BroadcastQueue.mParallelBroadcasts队列中，等待进一步处理；进一步处理的操作由函数scheduleBroadcastsLocked进行。处理完成之后会把NR重置

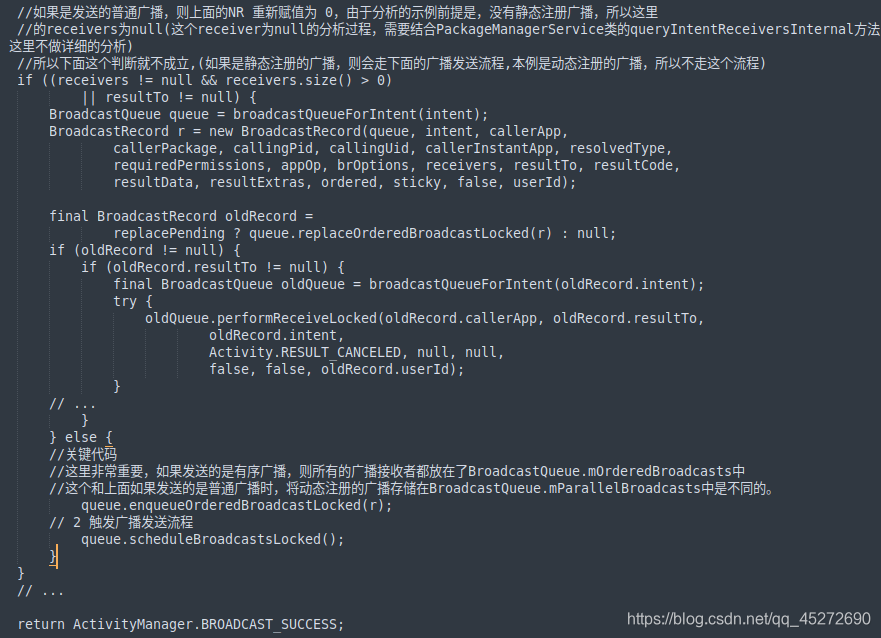

上面分析的是动态广播（NR>0因为是在动态regist的时候会把bf添加到mReceiverResolver这个AMS本地变量中，如果是静态的是查询不到mReceiverResolver变量里面的bf），接下来分析静态注册的广播，静态注册的广播receivers不为null。

小结：

1.先获取动态注册的广播和静态注册的广播，并将这些广播分别存储到两个不同的列表中

2.判断是否是发送的普通广播，如果是，并且动态注册的广播，则先将动态注册的广播发送，走后续的广播发送流程，接着判断是否有静态广播，如果有静态广播，则发送静态广播。(从源码代码逻辑可以知道，普通广播的发送，是动态广播优先静态广播发送)如果发送的是有序广播，则会将第一步的两个列表合并到receivers列表中，并按照优先级对广播进行排序，具体的排序规则是，优先级高的排前面，对于相同优先级的，动态优先静态，对于优先级相同，广播类型相同，如果都是动态广播类型，则先注册的优先后注册的，对于都是静态广播类型，则先扫描的由于后扫描的。

3.将广播将第二步的广播列表，添加到BroadcastQueue的mParallelBroadcasts或者mOrderedBroadcasts中，如果广播按照普通方式发送，则将广播存储在mParallelBroadcasts列表中，如果是静态广播存储在mOrderedBroadcasts列表中，如果发送方式是有序广播，则将所有的广播(不管是静态注册的还是动态注册的)都存储在mOrderedBroadcasts列表中。

动态广播：通过调用BroadcastQueue的enqueueOrderedBroadcastLocked方法将发送的广播存储在BroadcastQueue的mParallelBroadcasts列表中，然后通过scheduleBroadcastsLocked方法发送广播。

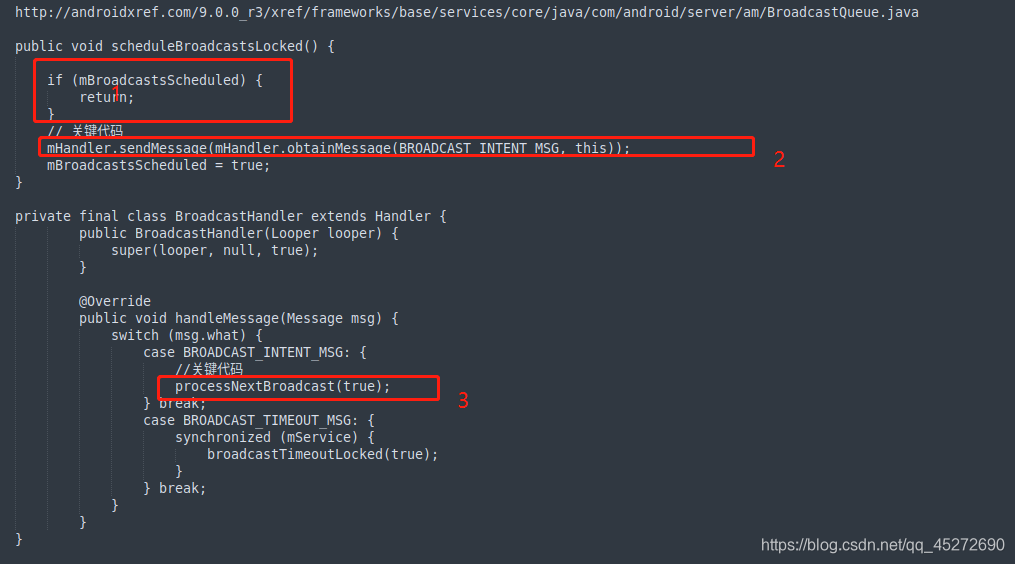

这里的mBroadcastsScheduled表示ActivityManagerService当前是不是正在处理其它广播，如果是的话，这里就先不处理直接返回了，保证所有广播串行处理。注意这里处理广播的方式，它是通过消息循环来处理，每当AMS接收到一个广播时，它就把这个广播放进自己的消息队列去就完事了，根本不管这个广播后续是处理的，因此，这里我们可以看出广播的发送和处理是异步的。这里的成员变量mHandler是一个在ActivityManagerService内部定义的Handler类变量，通过它的sendEmptyMessage函数把一个类型为BROADCAST_INTENT_MSG的空消息放进AMS的消息队列中去。这里的空消息是指这个消息除了有类型信息之外，没有任何其它额外的信息，因为前面已经把要处理的广播信息都保存在mParcelBroadcasts中了，等处理这个消息时，从mParcelBroadcasts就可以读回相关的广播信息了，因此，这里不需要把广播信息再放在消息内容中。

接下来分析processNextBroadcast函数，这个函数有点长进行分步分析

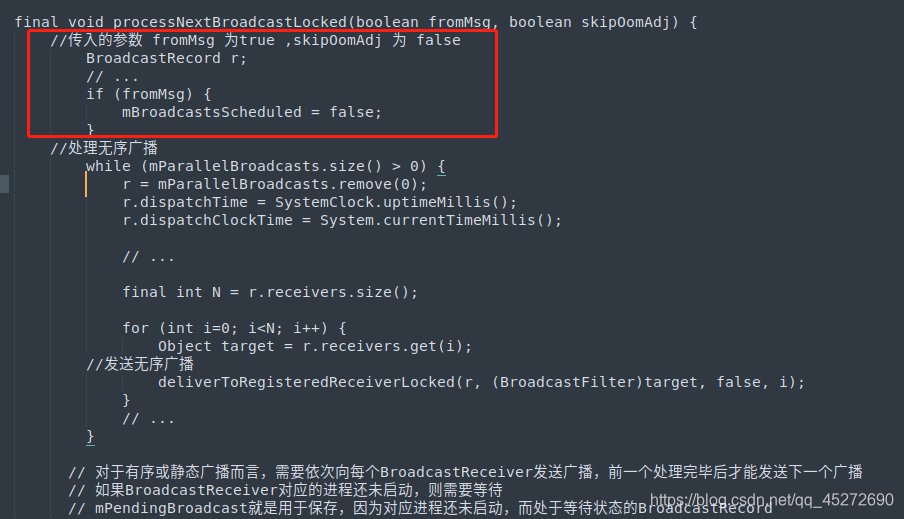

（8.1）这里传进来的参数fromMsg为true，于是把mBroadcastScheduled重新设为false，这样，下一个广播就能进入到消息队列中进行处理了。

（8.2）无序广播，并调用deliverToRegisteredReceiverLocked方法发送无序广播

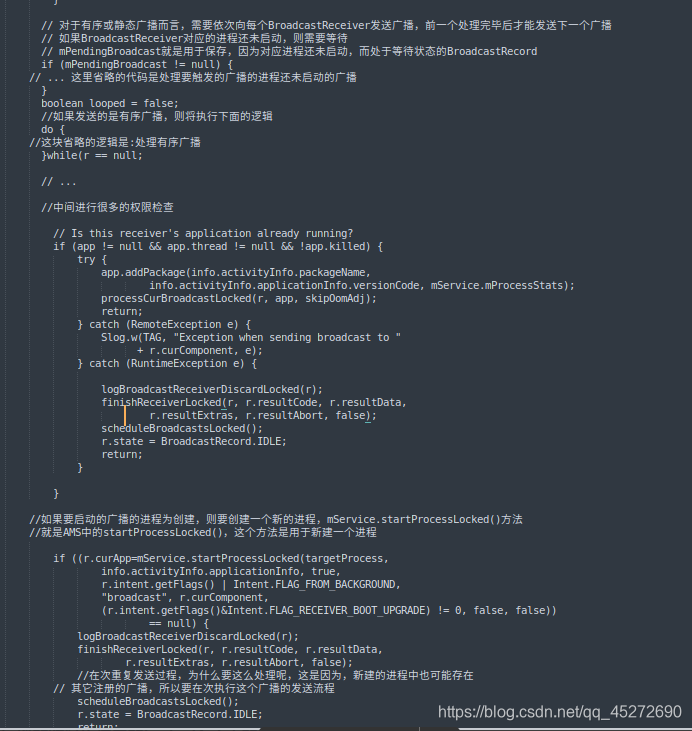

（8.3）如果是发送的有序广播，则判断广播所属的进程是否存在，并且进程未被kill，则执行processCurBroadcastLocked处理后续的流程，如果广播所属的进程不存在，则新建一个进程，并重复广播的发送过程，这些情况的后续流程。如果只是发送普通股广播，并且广播就所属当前进程，那么直接执行deliverToRegisteredReceiverLocked方法

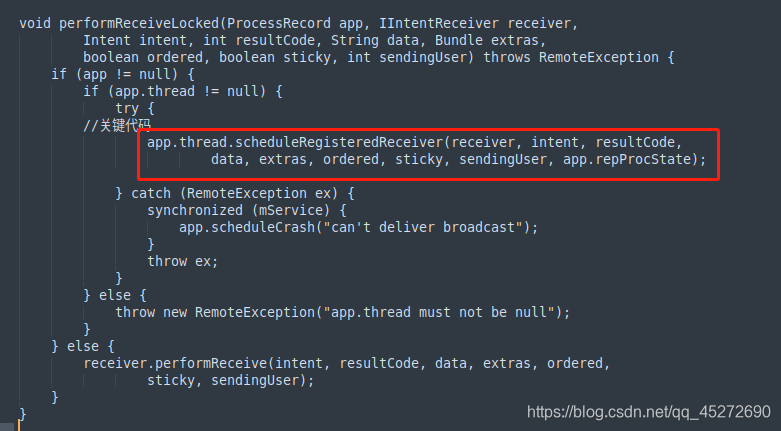

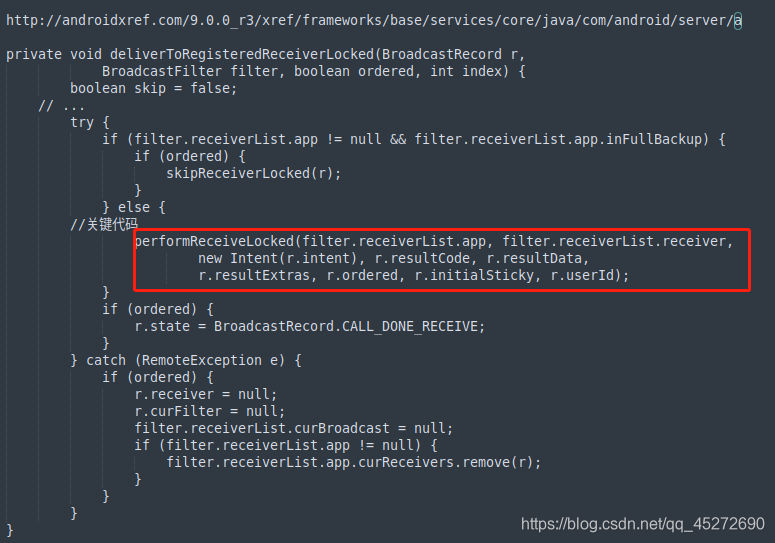

（8.4）deliverToRegisteredReceiverLocked方法中，又会调用到performReceiveLocked方法，performReceiveLocked方法中，会调用app.thread.scheduleRegisteredReceiver方法，app.thread其实是ApplicationThread类型的对象，这个在之前就分析过，代码的执行又回到了ApplicationThread类中

前面bt中app属性保存的就是注册广播的进程，receiver属性保存的是对应的所有广播接收器。
