前言
上一篇文章大家了解了kubernetes容器网络和Service的基本模型
Kubernetes基本网络模型剖析
Service基本网络模型剖析
华为云CCE Yantse网络方案和架构剖析
本文主要介绍
Ingress Controller机制剖析
CNI接口机制与插件实现原理
云原生网络最佳实践与典型问题案例
一、Ingress Controller机制剖析

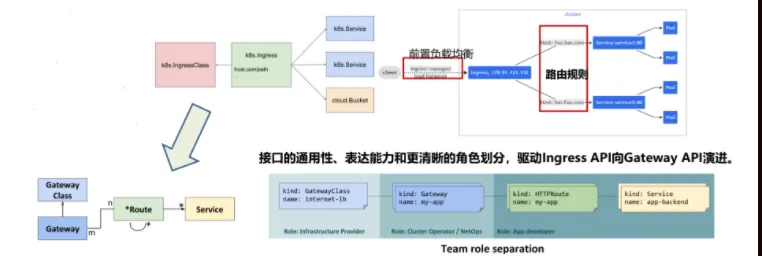

1.Ingress API接口模型与演进
Ingress为K8S集群内服务提供聚合统一的访问入口。除了提供丰富的七层(HTTP)路由功能外，Ingress实现中也提供了丰富服务治理能力，但不同实现(IngressClass)在部署方式和功能特性上存在差异。
SSL终结
认证鉴权
IP白名单
限流
日志与监控
响应缓存
Web应用防火墙
GZIP压缩
静态内容服务

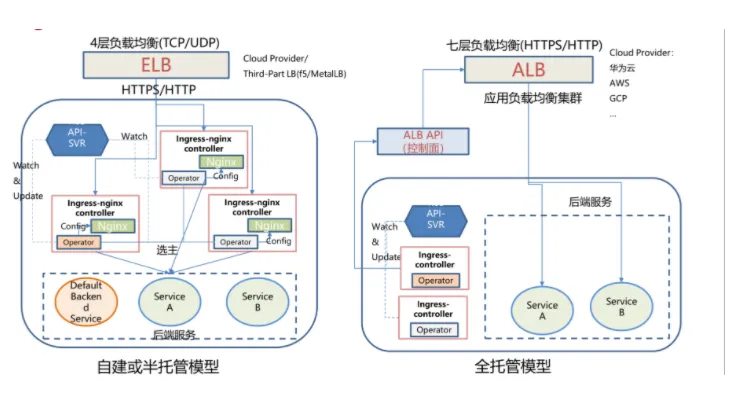

2.Ingress Controller架构剖析
二、CNI接口机制与插件实现原理

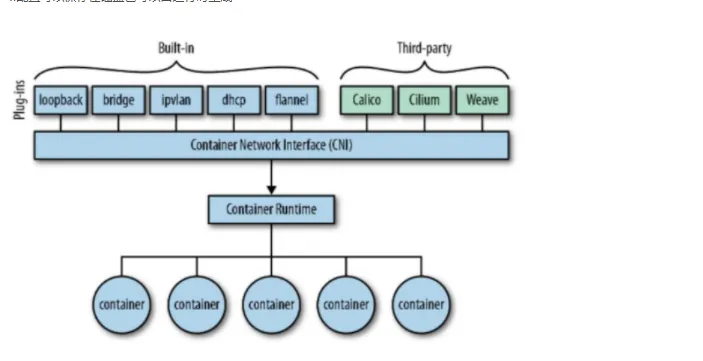

1.CNI接口与插件能力模型
1.JSON-based配置
2.支持内置标准配置关键字和插件扩展关键字
3.通过标准输入stdin向插件二进制传入配置
4.配置可以保存在磁盘也可以由运行时生成
CNI配置样例:
{ "name": "mynet", "type": "bridge" "bridge": "mynete", "isDefaultGateway": true, "forceAddress": false, "ipMasq": true, "hairpinMode": true, "ipam":{ "type": "host-local", "subnet":"10.10.0.0/16" } }
相关网址：
SPEC：https://github.com/containernetworking/cni
Pluains: https://github.com/containernetworking/plugins

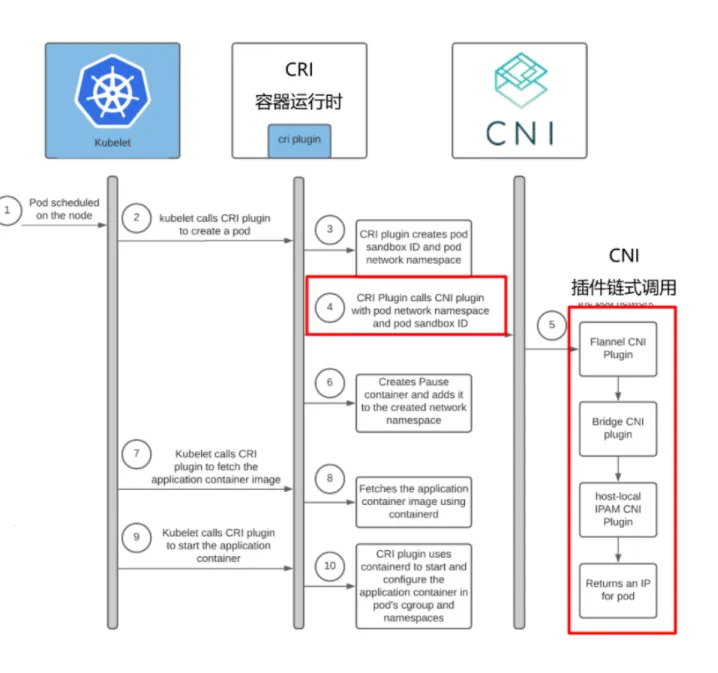

2.CNI在K8S中是如何工作的
CNI调用过程:
1.CNI支持的接口命令:
ADD,DEL,CHECK and VERSION
2.插件名即是可执行文件名
3.运行时根据网络操作发起相应的插件进程命令
4.通过标准输入传入JSON格式的配置
5.指定容器的特殊配置也从标准输入stdin传入
6.插件的返回结果从标准输出传回stdout
7.多种插件或能力链式调用，失败即终止，成功则继续，由将最终插件结果返回给运行时

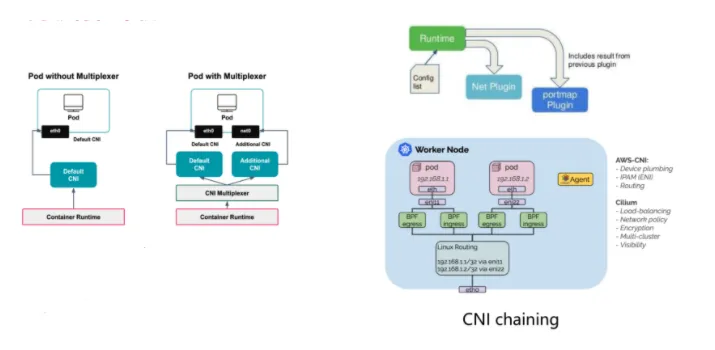

3.CNI高级特性举例
CNI支持多网口、多网络平面方案：
https://github.com/k8snetworkplumbingwg/multus-cni
https://github.com/cni-genie/CNl-Genie
三、云原生网络最佳实践

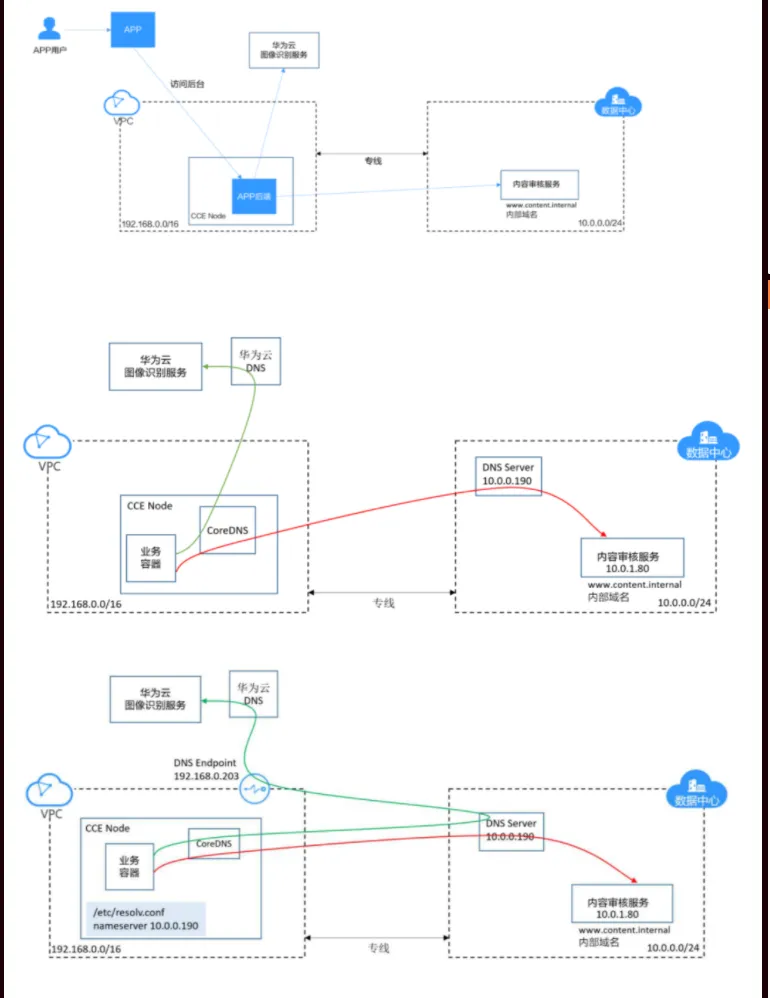

1.IDC与CEE集群共享DNS方案
某企业APP微服务:
管理后台部署在华为云CCE集群
内容审核服务部署在企业原有的IDC
使用华为云图像识别服务
CCE所在的VPC和原有的IDC之间通过专线进行连接的图示如下:
2.微服务容器实例访问云数据库等中间件的网络隔离方案
CCETurbo容器安全组:
按访问控制要求为访问端和被访 问端创建相应的安全组及关联规 则
将相应的安全组关联到被访问服 务的实例网口，如:SG-RDS
创建安全组CRD对象，通过选择 POD标签，将安全组ID关联到特 定的微服务工作负载的POD网口
四、云原生网络典型问题案例

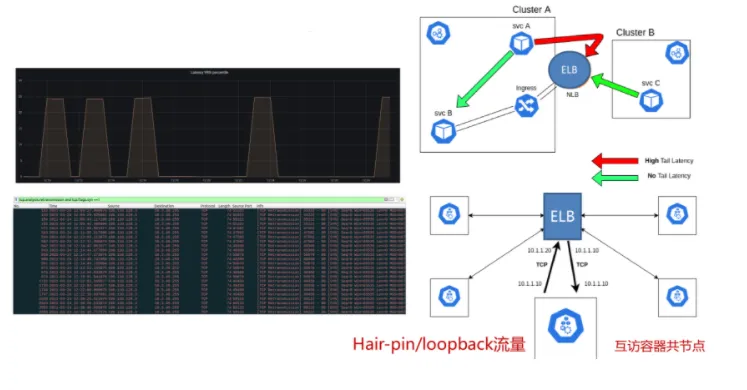

1.源地址保持的"锅"？
容器服务通过ELB访问集群内的其他服务出现时延陡增异常
2.时延去哪儿了？
某客户从虚机迁移到CCE容器集群:
业务容器化部署，通过LoadBalance服务由ELB对外暴露
压测工具测试结果显示，同等压力下平均响应23ms，比原 虚机部署性能下降5ms，与LB的监控数据一致
业务监控普罗显示，业务的平均响应时延15ms，怀疑8ms 由于网络转发时延造成
总结

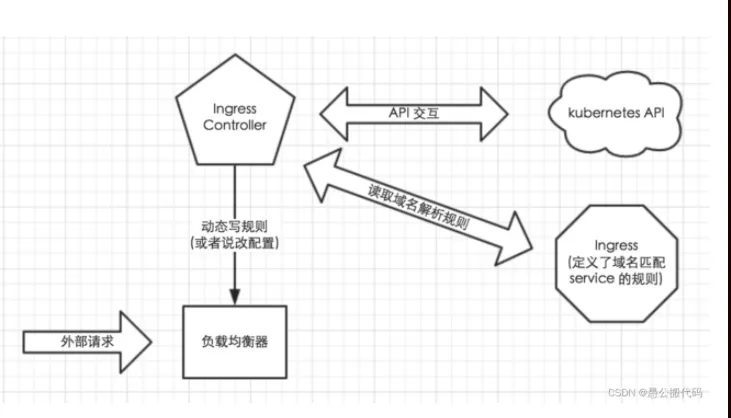

1.ingress的理解
ingress相当于一个7层的负载均衡器，是k8s对反向代理的一个抽象。可以理解成在 Ingress 里建立一个个映射规则 , ingress Controller 通过监听 Ingress这个api对象里的配置规则并转化成 Nginx 的配置（kubernetes声明式API和控制循环） , 然后对外部提供服务。ingress包括：ingress controller和ingress resources
ingress controller： 核心是一个deployment，实现方式有很多，比如nginx, Contour,Haproxy, trafik, Istio，需要编写的yaml有：Deployment, Service, ConfigMap,ServiceAccount（Auth），其中service的类型可以是NodePort或者LoadBalancer。
ingress resources： 这个就是一个类型为Ingress的k8s api对象了，这部分则是面向开发人员。
Kubernetes给出的方案就是Ingress，Ingress包含了两大主件Ingress Controller和Ingress。
Ingress解决的是新的服务加入后，域名和服务的对应问题，基本上是一个ingress的对象，通过yaml进行创建和更新进行加载。
Ingress Controller是将Ingress这种变化生成一段Nginx的配置，然后将这个配置通过Kubernetes API写到Nginx的Pod中，然后reload.（注意：写入 nginx.conf 的不是service的地址，而是service backend 的 pod 的地址，避免在 service 在增加一层负载均衡转发）
2.CNI的理解
CNI的全称是Container Network Interface，Google和CoreOS联合定制的网络标准，这个标准基于rkt实现多容器通信的网络模型。
生产中的网络环境可能是多种多样的，有可能是二层连通的，也可能用的公有云的环境，所以各个厂商的网络解决方案百花争鸣，这些解决方案也不能全都集成在kubelet的代码中，所以CNI就是能让各个网络厂商对接进来的接口。
3.结尾
本文介绍的内容主要有：Ingress Controller机制剖析、CNI接口机制与插件实现原理、云原生网络最佳实践、云原生网络典型问题案例。通过以上讲解相信大家对Kubernetes网络架构理解更深了，Kubernetes网络架构原理深度剖析内容就到此完结，谢谢光看。
华为云官网链接:
https://support.huaweicloud.com/usermanual-cce/cce_01_0249.html
https://support.huaweicloud.com/usermanual-cce/cce_01_0094.html
Kubernetes官方文档:
. Ingress: https://kubernetes.io/docs/concepts/services-networking/ingress/
