一、AVFrame解码视频

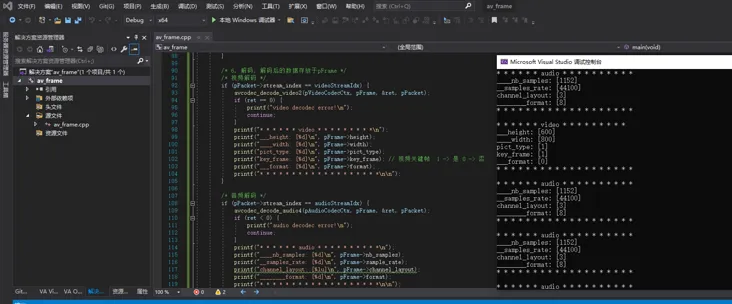

1.先贴一个ffmpeg解析flv文件20帧数据后的截图，AVFrame是包含码流参数较多的结构体，结构体源码位于libavcodec/avcodec.h中
完整代码：
#include <stdio.h> #ifdef __cplusplus extern "C" { #endif #include <libavcodec/avcodec.h> #include <libavformat/avformat.h> #ifdef __cplusplus }; #endif int openCodecContext(const AVFormatContext* pFormatCtx, int* pStreamIndex, enum AVMediaType type, AVCodecContext** ppCodecCtx) { int streamIdx = -1; // 获取流下标 for (int i = 0; i < pFormatCtx->nb_streams; i++) { if (pFormatCtx->streams[i]->codec->codec_type == type) { streamIdx = i; break; } } if (streamIdx == -1) { printf("find video stream failed!\n"); exit(-1); } // 寻找解码器 AVCodecContext* pCodecCtx = pFormatCtx->streams[streamIdx]->codec; AVCodec* pCodec = avcodec_find_decoder(pCodecCtx->codec_id); if (NULL == pCodec) { printf("avcode find decoder failed!\n"); exit(-1); } //打开解码器 if (avcodec_open2(pCodecCtx, pCodec, NULL) < 0) { printf("avcode open failed!\n"); exit(-1); } *ppCodecCtx = pCodecCtx; *pStreamIndex = streamIdx; return 0; } int main(void) { AVFormatContext* pInFormatCtx = NULL; AVCodecContext* pVideoCodecCtx = NULL; AVCodecContext* pAudioCodecCtx = NULL; AVPacket* pPacket = NULL; AVFrame* pFrame = NULL; int ret; /* 支持本地文件和网络url */ const char streamUrl[] = "./ouput_1min.flv"; /* 1. 注册 */ av_register_all(); pInFormatCtx = avformat_alloc_context(); /* 2. 打开流 */ if (avformat_open_input(&pInFormatCtx, streamUrl, NULL, NULL) != 0) { printf("Couldn't open input stream.\n"); return -1; } /* 3. 获取流的信息 */ if (avformat_find_stream_info(pInFormatCtx, NULL) < 0) { printf("Couldn't find stream information.\n"); return -1; } int videoStreamIdx = -1; int audioStreamIdx = -1; /* 4. 寻找并打开解码器 */ openCodecContext(pInFormatCtx, &videoStreamIdx, AVMEDIA_TYPE_VIDEO, &pVideoCodecCtx); openCodecContext(pInFormatCtx, &audioStreamIdx, AVMEDIA_TYPE_AUDIO, &pAudioCodecCtx); pPacket = av_packet_alloc(); pFrame = av_frame_alloc(); int cnt = 20; // 读取20帧数据（音频和视频） while (cnt--) { /* 5. 读流数据, 未解码的数据存放于pPacket */ ret = av_read_frame(pInFormatCtx, pPacket); if (ret < 0) { printf("av_read_frame error\n"); break; } /* 6. 解码, 解码后的数据存放于pFrame */ /* 视频解码 */ if (pPacket->stream_index == videoStreamIdx) { avcodec_decode_video2(pVideoCodecCtx, pFrame, &ret, pPacket); if (ret == 0) { printf("video decodec error!\n"); continue; } printf("* * * * * * video * * * * * * * * *\n"); printf("___height: [%d]\n", pFrame->height); printf("____width: [%d]\n", pFrame->width); printf("pict_type: [%d]\n", pFrame->pict_type); printf("key_frame: [%d]\n", pFrame->key_frame); // 视频关键帧 1 -> 是 0 -> 否 printf("___format: [%d]\n", pFrame->format); printf("* * * * * * * * * * * * * * * * * * *\n\n"); } /* 音频解码 */ if (pPacket->stream_index == audioStreamIdx) { avcodec_decode_audio4(pAudioCodecCtx, pFrame, &ret, pPacket); if (ret < 0) { printf("audio decodec error!\n"); continue; } printf("* * * * * * audio * * * * * * * * * *\n"); printf("____nb_samples: [%d]\n", pFrame->nb_samples); printf("__samples_rate: [%d]\n", pFrame->sample_rate); printf("channel_layout: [%lu]\n", pFrame->channel_layout); printf("________format: [%d]\n", pFrame->format); printf("* * * * * * * * * * * * * * * * * * *\n\n"); } av_packet_unref(pPacket); /* 将缓存空间的引用计数-1，并将Packet中的其他字段设为初始值。如果引用计数为0，自动的释放缓存空间 */ } /* 释放资源 */ av_frame_free(&pFrame); av_packet_free(&pPacket); avcodec_close(pVideoCodecCtx); avcodec_close(pAudioCodecCtx); avformat_close_input(&pInFormatCtx); return 0; }
2.简单介绍一下流程中的各个函数的意义：
av_register_all()：注册FFmpeg所有编解码器。
avformat_open_input()：打开流的AVFormatContext。
avformat_find_stream_info()：获取流的信息。
avcodec_find_encoder()：查找编码器。
avcodec_open2()：打开编码器。
av_read_frame()：读流数据。
avcodec_decode_video2()：视频解码。
av_write_frame()：将编码后的视频码流写入文件。
av_packet_unref()：将缓存空间的引用计数-1，并将Packet中的其他字段设为初始值。如果引用计数为0，自动的释放缓存空间。
二、AVFrame 数据结构
AVFrame结构体一般用于存储原始数据（即非压缩数据，例如对视频来说是YUV，RGB，对音频来说是PCM），此外还包含了一些相关的信息。
这里源码的注释太冗长所以省略了。
typedef struct AVFrame { #define AV_NUM_DATA_POINTERS 8 uint8_t *data[AV_NUM_DATA_POINTERS]; int linesize[AV_NUM_DATA_POINTERS]; uint8_t **extended_data; int width, height; int nb_samples; int format; int key_frame; enum AVPictureType pict_type; AVRational sample_aspect_ratio; int64_t pts; #if FF_API_PKT_PTS attribute_deprecated int64_t pkt_pts; #endif int64_t pkt_dts; int coded_picture_number; int display_picture_number; int quality; void *opaque; #if FF_API_ERROR_FRAME attribute_deprecated uint64_t error[AV_NUM_DATA_POINTERS]; #endif int repeat_pict; int interlaced_frame; int top_field_first; int palette_has_changed; int64_t reordered_opaque; int sample_rate; uint64_t channel_layout; AVBufferRef *buf[AV_NUM_DATA_POINTERS]; AVBufferRef **extended_buf; int nb_extended_buf; AVFrameSideData **side_data; int nb_side_data; #define AV_FRAME_FLAG_CORRUPT (1 << 0) #define AV_FRAME_FLAG_DISCARD (1 << 2) int flags; enum AVColorRange color_range; enum AVColorPrimaries color_primaries; enum AVColorTransferCharacteristic color_trc; enum AVColorSpace colorspace; enum AVChromaLocation chroma_location; int64_t best_effort_timestamp; int64_t pkt_pos; int64_t pkt_duration; AVDictionary *metadata; int decode_error_flags; #define FF_DECODE_ERROR_INVALID_BITSTREAM 1 #define FF_DECODE_ERROR_MISSING_REFERENCE 2 #define FF_DECODE_ERROR_CONCEALMENT_ACTIVE 4 #define FF_DECODE_ERROR_DECODE_SLICES 8 int channels; int pkt_size; #if FF_API_FRAME_QP attribute_deprecated int8_t *qscale_table; attribute_deprecated int qstride; attribute_deprecated int qscale_type; attribute_deprecated AVBufferRef *qp_table_buf; #endif AVBufferRef *hw_frames_ctx; AVBufferRef *opaque_ref; size_t crop_top; size_t crop_bottom; size_t crop_left; size_t crop_right; AVBufferRef *private_ref; } AVFrame;
接下来集中看常用的一些结构成员：
2.1 data
uint8_t *data[AV_NUM_DATA_POINTERS]; // 解码后原始数据（对视频来说是YUV，RGB，对音频来说是PCM）
data 是一个指针数组，数组的每一个元素是一个指针，指向视频中图像的某一 plane 或音频中某一声道的 plane。
2.2 linesize
int linesize[AV_NUM_DATA_POINTERS]; // data中“一行”数据的大小。注意：未必等于图像的宽，一般大于图像的宽
对于视频来说，linesize 每个元素是一个图像 plane 中一行图像的大小(字节数)。注意有对齐要求
对于音频来说，linesize 每个元素是一个音频 plane 的大小(字节数)
linesize 可能会因性能上的考虑而填充一些额外的数据，因此 linesize 可能比实际对应的音视频数据尺寸要大。
2.3 width, height;
int width, height; // 视频帧宽和高（1920x1080,1280x720...）
2.4 nb_samples
int nb_samples; // 音频帧中单个声道中包含的采样点数。
2.5 format
int format; // 解码后原始数据类型
对于视频帧，此值对应于enum AVPixelFormat
enum AVPixelFormat { AV_PIX_FMT_NONE = -1, AV_PIX_FMT_YUV420P, ///< planar YUV 4:2:0, 12bpp, (1 Cr & Cb sample per 2x2 Y samples) AV_PIX_FMT_YUYV422, ///< packed YUV 4:2:2, 16bpp, Y0 Cb Y1 Cr AV_PIX_FMT_RGB24, ///< packed RGB 8:8:8, 24bpp, RGBRGB... AV_PIX_FMT_BGR24, ///< packed RGB 8:8:8, 24bpp, BGRBGR... AV_PIX_FMT_YUV422P, ///< planar YUV 4:2:2, 16bpp, (1 Cr & Cb sample per 2x1 Y samples) AV_PIX_FMT_YUV444P, ///< planar YUV 4:4:4, 24bpp, (1 Cr & Cb sample per 1x1 Y samples) AV_PIX_FMT_YUV410P, ///< planar YUV 4:1:0, 9bpp, (1 Cr & Cb sample per 4x4 Y samples) AV_PIX_FMT_YUV411P, ///< planar YUV 4:1:1, 12bpp, (1 Cr & Cb sample per 4x1 Y samples) AV_PIX_FMT_GRAY8, ///< Y , 8bpp AV_PIX_FMT_MONOWHITE, ///< Y , 1bpp, 0 is white, 1 is black, in each byte pixels are ordered from the msb to the lsb AV_PIX_FMT_MONOBLACK, ///< Y , 1bpp, 0 is black, 1 is white, in each byte pixels are ordered from the msb to the lsb AV_PIX_FMT_PAL8, ///< 8 bit with PIX_FMT_RGB32 palette AV_PIX_FMT_YUVJ420P, ///< planar YUV 4:2:0, 12bpp, full scale (JPEG), deprecated in favor of PIX_FMT_YUV420P and setting color_range ...（省略） }
对于音频帧，此值对应于enum AVSampleFormat
enum AVSampleFormat { AV_SAMPLE_FMT_NONE = -1, AV_SAMPLE_FMT_U8, ///< unsigned 8 bits AV_SAMPLE_FMT_S16, ///< signed 16 bits AV_SAMPLE_FMT_S32, ///< signed 32 bits AV_SAMPLE_FMT_FLT, ///< float AV_SAMPLE_FMT_DBL, ///< double AV_SAMPLE_FMT_U8P, ///< unsigned 8 bits, planar AV_SAMPLE_FMT_S16P, ///< signed 16 bits, planar AV_SAMPLE_FMT_S32P, ///< signed 32 bits, planar AV_SAMPLE_FMT_FLTP, ///< float, planar AV_SAMPLE_FMT_DBLP, ///< double, planar AV_SAMPLE_FMT_NB ///< Number of sample formats. DO NOT USE if linking dynamically };
2.6 key_frame
int key_frame; // 是否是关键帧
2.7 pict_type
enum AVPictureType pict_type; // 帧类型（I,B,P...）
视频帧类型(I、B、P 等)
enum AVPictureType { AV_PICTURE_TYPE_NONE = 0, ///< Undefined AV_PICTURE_TYPE_I, ///< Intra AV_PICTURE_TYPE_P, ///< Predicted AV_PICTURE_TYPE_B, ///< Bi-dir predicted AV_PICTURE_TYPE_S, ///< S(GMC)-VOP MPEG-4 AV_PICTURE_TYPE_SI, ///< Switching Intra AV_PICTURE_TYPE_SP, ///< Switching Predicted AV_PICTURE_TYPE_BI, ///< BI type };
2.8 sample_aspect_ratio
AVRational sample_aspect_ratio; // 视频宽高比（16:9，4:3...）
2.9 pts
int64_t pts; // 显示时间戳 单位是 time_base
2.10 pkt_pts
int64_t pkt_pts;
此 frame 对应的 packet 中的解码时间戳。是从对应 packet(解码生成此 frame)中拷贝 DTS 得到此值。
如果对应的 packet 中只有 dts 而未设置 pts，则此值也是此 frame 的 pts。
2.11 coded_picture_number
int coded_picture_number; // 编码帧序号
2.12 display_picture_number
int display_picture_number; // 显示帧序号
2.13 interlaced_frame
int interlaced_frame; // 是否是隔行扫描
2.14 sample_rate
int sample_rate; // 音频采样率
2.15 buf
AVBufferRef *buf[AV_NUM_DATA_POINTERS];
此帧的数据可以由 AVBufferRef 管理，AVBufferRef 提供 AVBuffer 引用机制
AVBuffer 是 FFmpeg 中很常用的一种缓冲区，缓冲区使用引用计数(reference-counted)机制
2.16 pkt_pos
int64_t pkt_pos; // 最后一个扔进解码器的 packet 在输入文件中的位置偏移量
2.17 pkt_duration
int64_t pkt_duration;// 对应 packet 的时长，单位是 AVStream->time_base
2.18 channels
int channels;// 音频声道数量
2.19 pkt_size
int pkt_size;// 对应 packet 的大小
2.20 crop_
size_t crop_top; size_t crop_bottom; size_t crop_left; size_t crop_right;
用于视频帧图像裁切。四个值分别为从 frame 的上/下/左/右边界裁切的像素数。
