《STM32库开发实战指南:基于STM32F4》----3.2 STM32能做什么

简介: 本节书摘来自华章出版社《STM32库开发实战指南:基于STM32F4》一书中的第3章,第3.2节,作者刘火良,杨森编著,更多章节内容可以访问云栖社区“华章计算机”公众号查看。 3.2 STM32能做什么 STM32属于一个微控制器,自带了各种常用通信接口,比如USART、I2C、SPI等,可连接非常多的传感器,可以控制很多的设备。
+关注继续查看

本节书摘来自华章出版社《STM32库开发实战指南:基于STM32F4》一书中的第3章,第3.2节,作者刘火良,杨森编著,更多章节内容可以访问云栖社区“华章计算机”公众号查看。

3.2 STM32能做什么

STM32属于一个微控制器,自带了各种常用通信接口,比如USART、I2C、SPI等,可连接非常多的传感器,可以控制很多的设备。现实生活中,我们接触到的很多电器产品中都有STM32的身影,比如智能手环、微型四轴飞行器、平衡车、移动POST机、智能电饭锅、3D打印机等。下面我们以最近较流行的两个产品为例来讲解一下STM32:一个是智能手环,一个是飞行器。

3.2.1 智能手环

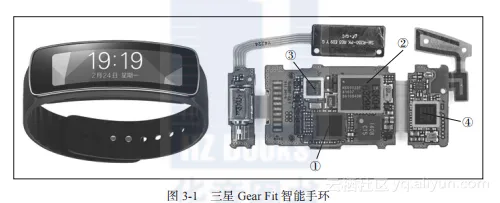

三星智能手环如图3-1所示。
①红框:STM32F439ZIY6S处理器,2048KB闪存,256KB RAM,WLCSP143封装。

②橙框:Macronix MX69V28F64 16MB闪存,基于MCP封装的存储器,是一种包含了NOR和SRAM的闪存,在手环、手机这种移动设备中经常使用。其优点是体积小,可以减小PCB的尺寸。这个闪存使用439的FSMC接口驱动。

③黄框:InvenSense MPU-6500陀螺仪/加速度计,用439的I2C接口驱动。

④绿框:博通BCM4334WKUBG芯片,支持802.11n,蓝牙4.0+HS以及FM接收芯片,用439的SDIO或者SPI接口驱动。

其显示采用1.84英寸可弯曲屏幕(Super AMOLED),432×128像素。触摸部分用439的I2C接口驱动,OLED显示部分用LTDC接口驱动。QQ_20170524154327

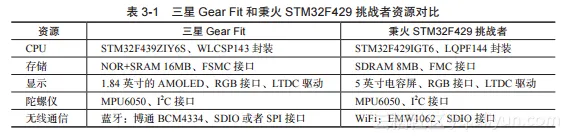

三星Gear Fit和秉火STM32F429挑战者资源对比见表3-1。


eb09995dfab7ee3bed6300a6db8260b7af074708

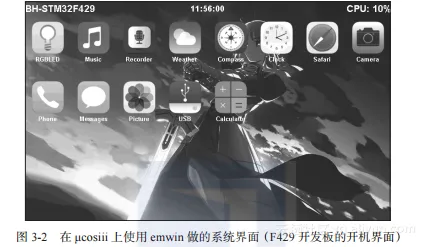

除了这几个重要资源的对比,STM32F429(也被称为F429)开发板上还集成了以太网、音频、CAN、485、232、USB转串口、蜂鸣器、LED、电容按键等外设资源。在板子上面,还可以运行系统μcosiii、学习图形界面emwin,见图3-2。如果功夫所至,学完之后,自己也可以做一个类似Gear Fit这样的手环。可能很多人会说,Gear Fit涉及硬件和软件,整个系统较为复杂,并不是一个人可以完成的。说的没错,我们或许做不了,但还是应该多学点,技多不压身。


d69e95aa731a8ea1b7b0d5204b5ebc2f398bab6e

3.2.2 微型四轴飞行器

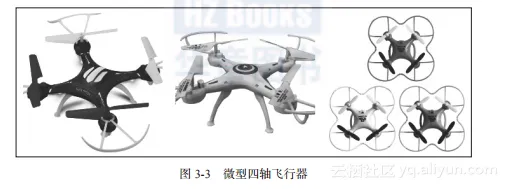

现在无人机非常流行,高端的无人机用STM32做不了,但是微型的四轴飞行器用STM32做还是绰绰有余的。如图3-3所示的飞行器基本上都可以用STM32制作。


732850d278df715b4b3d9b10f1ad2df7587574a9

如果你想自己动手制作一个简易的飞行器,可以在掌握了STM32的用法之后,买一本飞行器DIY的书,边学边做。入门级的书籍可推荐《四轴飞行器DIY——基于STM32微控制器》。

3.2.3 淘宝众筹

学会了STM32的使用后,想自己做产品,这要如何实现呢?可采取淘宝众筹的方式。先做出产品原型,然后用别人的钱为自己的梦想“买单”。

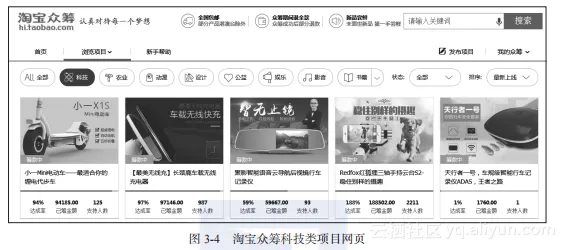

淘宝众筹https://izhongchou.taobao.com/index.htm 科技类项目(见图3-4)中有很多小玩意都可以用STM32实现,只要你有创意,就会有人投资,但前提是要先学会STM32。


be57e0fd7d6e531c3c01fdbeb14827abd9f51e6a
