集群概述

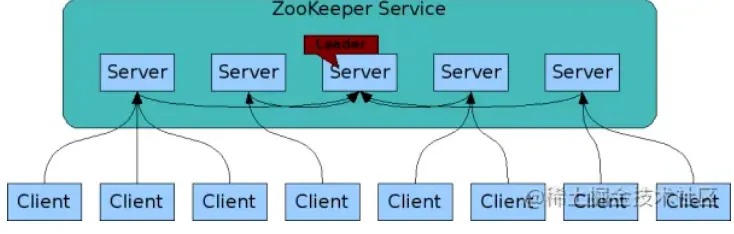

Zookeper 在生产环境中通常通过集群方式来部署保证高可用。下面是 Zookeeper 官网给出的一个集群部署结构图：
从上图可以得出， Zookeeper Server 的每个节点都和主节点保持通讯的，每个节点上面都存储有数据和日志的备份，只有当大多数节点可用集群才是可用的。
背景说明：
本文基于 zookeeper 3.8.0 讲解， 通过源码的维度来分析 Zookeeper 选举过程。
对于 Zookeeper 的源码编译建议参考：编译运行Zookeeper源码
集群节点状态
在分析 leader 选举之前我们先了解一下 Zookeeper 集群中节点的状态。集群节点状态定义在 QuorumPeer#ServerState 枚举，主要是包含 LOOKING、FOLLOWING、LEADING、OBSERVING 四个状态, 定义代码如下：
public enum ServerState { // 寻找leader状态。当服务器处于该状态时，它会认为当- 前集群中没有leader，因此需要进入leader选举状态。 LOOKING, // 跟随者状态。表明当前服务器角色是 follower。 FOLLOWING, // 领导者状态。表明当前服务器角色是 leader。 LEADING, // 观察者状态。表明当前服务器角色是 observer。 OBSERVING }
Leader 选举过程
启动源码
QuorumPeerMain 是 Zookeeper 的启动类， 通过 main 方法启动 。 启动类的作用有两个1. 读取和初始化 Zookeper 配置， 2. 启动 Zookeeper 服务
// 不展示非核心代码 public static void main(String[] args) { QuorumPeerMain main = new QuorumPeerMain(); main.initializeAndRun(args); } protected void initializeAndRun(String[] args) throws ConfigException, IOException, AdminServerException { // 集群模式启动 if (args.length == 1 && config.isDistributed()) { runFromConfig(config); } else { } } public void runFromConfig(QuorumPeerConfig config) throws IOException, AdminServerException { // quorumPeer 启动 quorumPeer.start(); }
QuorumPeer 是一个线程实例类，当调用 start 方法过后会执行 QuorumPeer#run() 方法， 进行集群状态的判断当前节点是否执行选举或者同步集群节点数据信息等一系列的操作，下面是核心代码：
@Override public void run() { try { while (running) { switch (getPeerState()) { case LOOKING: // 投票给自己 setCurrentVote(makeLEStrategy().lookForLeader()); break; case OBSERVING: // 标记为 OBSERVING setObserver(makeObserver(logFactory)); observer.observeLeader(); break; case FOLLOWING: // 标记为 FOLLOWING setFollower(makeFollower(logFactory)); follower.followLeader(); break; case LEADING: setLeader(makeLeader(logFactory)); leader.lead(); setLeader(null); break; } } } finally { } }
选举源码
FastLeaderElection 是选举的核心类 ，在这个类里面有对投票和选票的处理过程
public Vote lookForLeader() throws InterruptedException { // 创建一个当前选举周期的投票箱 Map<Long, Vote> recvset = new HashMap<Long, Vote>(); // 创建一个投票箱。这个投票箱和recvset 不一样。 // 存储当前集群中如果已经存在Leader了的投票 Map<Long, Vote> outofelection = new HashMap<Long, Vote>(); int notTimeout = minNotificationInterval; synchronized (this) { // 递增本地选举周期 logicalclock.incrementAndGet(); // 为自己投票 updateProposal(getInitId(), getInitLastLoggedZxid(), getPeerEpoch()); } // 广播投票 sendNotifications(); SyncedLearnerTracker voteSet = null; // 如果当前服务器的状态为Looking，和stop参数为false，那么进行选举 while ((self.getPeerState() == ServerState.LOOKING) && (!stop)) { if (n.electionEpoch > logicalclock.get()) { logicalclock.set(n.electionEpoch); recvset.clear(); // totalOrderPredicate 投票 PK if (totalOrderPredicate(n.leader, n.zxid, n.peerEpoch, getInitId(), getInitLastLoggedZxid(), getPeerEpoch())) { updateProposal(n.leader, n.zxid, n.peerEpoch); } else { updateProposal(getInitId(), getInitLastLoggedZxid(), getPeerEpoch()); } sendNotifications(); } else if (totalOrderPredicate(n.leader, n.zxid, n.peerEpoch, proposedLeader, proposedZxid, proposedEpoch)) { updateProposal(n.leader, n.zxid, n.peerEpoch); sendNotifications(); } // 监听通信层接收的投票 Notification n = recvqueue.poll(notTimeout, TimeUnit.MILLISECONDS); // 放入投票箱 recvset.put(n.sid, new Vote(n.leader, n.zxid, n.electionEpoch, n.peerEpoch)); // 过半逻辑 voteSet = getVoteTracker(recvset, new Vote(proposedLeader, proposedZxid, logicalclock.get(), proposedEpoch)); } }
totalOrderPredicate 主要是选票 PK 的逻辑，我们再来看看代码：
protected boolean totalOrderPredicate(long newId, long newZxid, long newEpoch, long curId, long curZxid, long curEpoch) { if (self.getQuorumVerifier().getWeight(newId) == 0) { return false; } return ((newEpoch > curEpoch) || ((newEpoch == curEpoch) && ((newZxid > curZxid) || ((newZxid == curZxid) && (newId > curId))))); }
选举过程是这个样子的 ，其实官方也给出了注释：
- 先比较选举的届数，届数高的说明是最新一届，胜出
- 再比较 zxid，也就是看谁的数据最新，最新的胜出
- 最后比较 serverid，这是配置文件指定的，节点 id 大者胜出
选举完成后通过 sendNotifications(); 通知其他的节点。
过程总结
前面我粗略的讲解 Zookeeper 从启动过程、Leader 选举，选举结果通知等环节。总体来说 zookeeper 作为一个高性能、高可靠的分布式协调中间件，在设计思想上是非常的优秀的， 下面我们再来总结一下 投票过程、多层网络架构。
投票过程

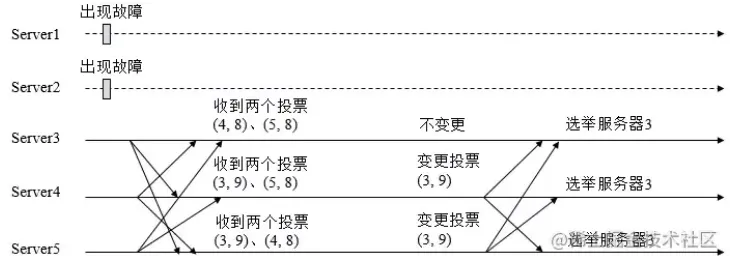

通常情况下，在投票的过程中 zxid 越大越有可能成为 leader 主要是由于 zxid 越大该节点的数据越多，避免数据的同步过程中节点事务撤销和日志文件同步的比较的过程，以提升性能。下面是 5 个 zookeeper 节点选举的过程。
注: (sid, zxid), 当前场景为 server1 ,server2 出现故障 ， server3 的 zxid = 9 ， server4 和 server5 的 zxid = 8.
进行两轮选举，最终选出 sever3 为 leader 节点
多层网络架构

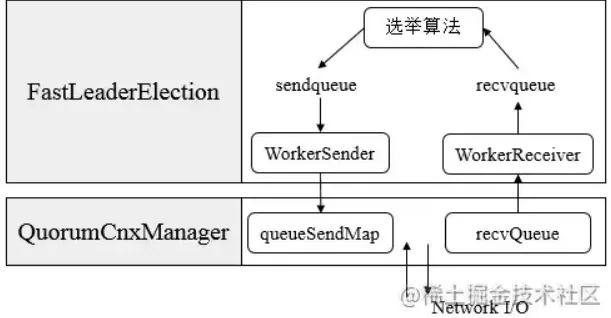

前面的分析过程我省略 Zookeeper 节点之间通讯的 NIO 操作， 这部分简单来讲 zookeeper 将他们划分为传输层和业务层。通过 SendWorker、RecvWorker 处理网络层数据包， WorkerSender 和 WorkerReceiver 处理业务层的数据。
这里会涉及到多线程操作，zookeeper 在源码中也给出了大量的日志信息，对于初学者有一定的难度，对此大家可以参考下面的 Zookeeper 选举源码流程 这部分的流程图来辅助分析。
Leader 选举源码流程
我结合 Zookeeper 的源码对启动和选举的流程做了一个比较详细的梳理如下图所示。大家可以结合 Zookeeper 源码来阅读。
