Python--Matplotlib库与数据可视化②--常见图形的绘制(柱状图，直方图，饼图，箱线图)

获取数据

以从Tushare获取到的伯特利(‘603596.SH’)的行情数据为例:

import tushare as ts
import pandas as pd
import matplotlib.pyplot as plt
token = 'Your token'   # 这里，需要输入你的接口密匙。
pro = ts.pro_api(token)
df = pro.daily(ts_code='603596.SH')   # 获取日行情的接口。
df1 = df.loc[:, ['trade_date', 'open', 'high', 'low', 'close']]
df1.rename(
    columns={
        'trade_date': 'Date', 'open': 'Open',
        'high': 'High', 'low': 'Low',
        'close': 'Close'},
    inplace=True)
df1['Date'] = pd.to_datetime(df1['Date'])
# 将日期列作为行索引
df1.set_index(['Date'], inplace=True)
df1 = df1.sort_index()
Close = df1.Close[-50:]   # 取近50天的价格数据作为示例

1. 柱状图(Bar charts)

• 柱状图主要用于表示定性数据的频数分布，能够直观地展现变量的分布情况。一般情况下，柱状图的X轴表示定性变量的各个取值，Y轴则表示各个取值的频数。

1.1 先简要分析一下数据

• 绘制柱状图前，可以先简要分析一下数据的最大值，最小值，中位数，平均数等信息，这些信息可以通过调用describe()函数获得。

Close.describe()

1.2 使用bar()函数绘制基本柱状图

• pyplot包中的bar()函数可以用于绘制柱状图:
• matplotlib.pyplot.bar(x, height, width=0.8, hold=None, data=None, **kwargs)

# 首先生成频数列表
a = [0, 0, 0, 0]
for i in Close:
    if (i>24)&(i<=28):
        a[0] += 1
    elif (i>28)&(i<=32):
        a[1] += 1
    elif (i>32)&(i<=36):
        a[2] += 1
    else:
        a[3] += 1

# 查看一下a

# 绘制柱状图
plt.bar(['(24,28]', '(28, 32]', '(32, 36]', '(36, 40]'], a)

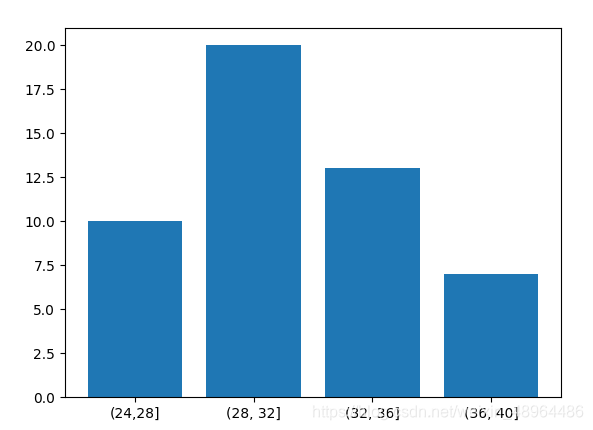

效果如图所示：

1.3 设置位置与大小

left和height分别用于设置每根棒的X轴位置和高度
width参数用于调节棒的宽度
bottom用于设定棒底部的Y轴坐标，即不一定紧贴X轴，可以设成“凌空”位置。
示例如下：

plt.rcParams['font.sans-serif'] = ['SimHei']
plt.bar(x=['(24,28]', '(28, 32]', '(32, 36]', '(36, 40]'], \
height=a, width=1.0, bottom=5.0)
plt.title('伯特利近50天收盘价分布柱状图')

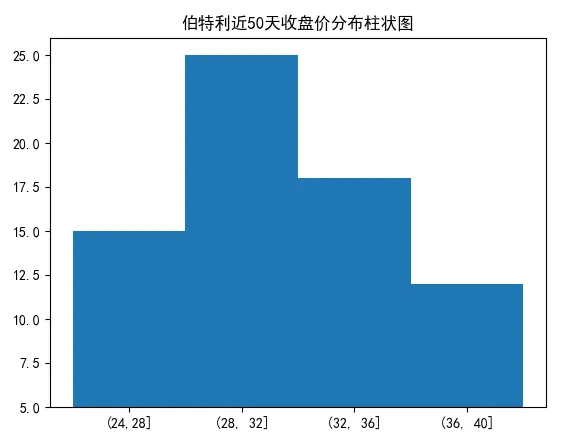

效果如图所示：

1.4 设置颜色

• 棒的颜色用color参数设定，棒的边沿颜色用edgecolor参数设定。

plt.rcParams['font.sans-serif'] = ['SimHei']
plt.bar(x=['(24,28]', '(28, 32]', '(32, 36]', '(36, 40]'], \
height=a, width=1.0, bottom=5.0, color='red',edgecolor='k')
plt.title('伯特利近50天收盘价分布柱状图')

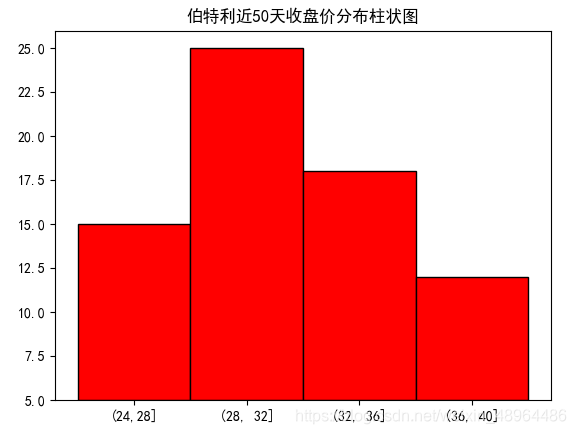

效果如图所示：

1.5 绘制水平柱状图

绘制水平柱状图可以使用barh()函数，barh()函数的参数形式如下：
matplotlib.pyplot.barh(y, width,height=0.8, left=None, hold=None, **kwargs)

• y设定棒在y轴的位置。
• width设定棒的宽度，即一般设定为定性数据的值。
• height设定棒的竖直高度
• 代码示例如下：

plt.rcParams['font.sans-serif'] = ['SimHei']
plt.barh(['(24,28]', '(28, 32]', '(32, 36]', '(36, 40]'], a, height=1.0, color='red',edgecolor='k')
plt.title('伯特利近50天收盘价分布柱状图')

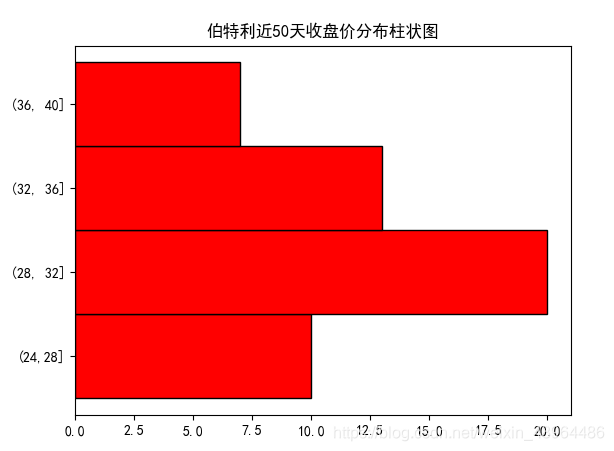

效果如图所示：

2. 直方图

• 柱形图主要用于展示定性数据的分布。对于定量数据的分布，一般使用直方图来呈现。pyplot包中的**hist()**函数用于绘制直方图。

2.1 使用hist()函数绘制直方图

代码示例：

plt.rcParams['font.sans-serif'] = ['SimHei']
plt.hist(Close,bins=12)
plt.title('伯特利近50天收盘价分布直方图')

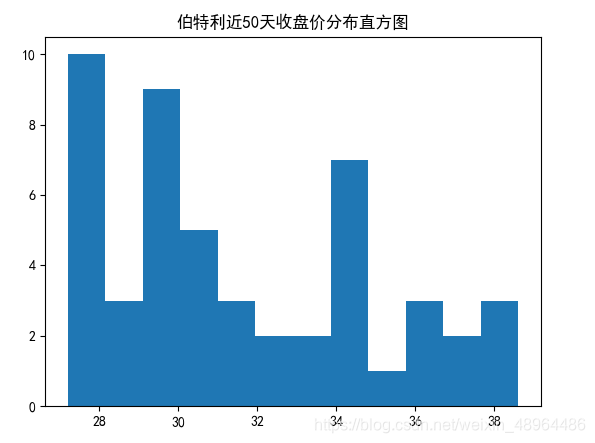

效果如图所示：

2.2 hist()参数形式

matplotlib.pyplot.hist(x,bins=10,range=None,\
normed=False, weights=None, cumulatives=False,\
bottom=None, histtype='bar', \
orientation='vertical', **kwargs)

将orientation设置为’horizontal’，可以绘制水平直方图。
通过color参数设定颜色
通过edgecolor设定边沿颜色
代码示例如下：

plt.rcParams['font.sans-serif'] = ['SimHei']
plt.hist(Close, range=(25,40), orientation='horizontal', \
color='red', edgecolor='blue')
plt.title('伯特利近50天收盘价分布直方图')

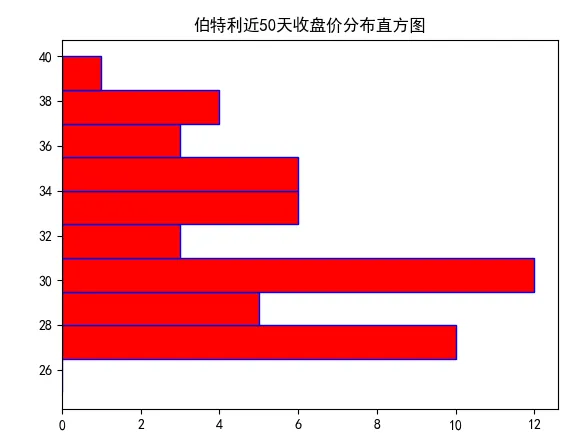

效果如图所示：

2.3 累积分布直方图

只需将cumulative参数设置为True即可。
此外，参数histtype设定直方图的类型，改参数可以的取值有bar,barstacked,step或stepfilled，分别表示直方图，对栈图，无填充的线图和有填充的线图四种。

• 绘制累计分布直方图代码示例如下：

plt.rcParams['font.sans-serif'] = ['SimHei']
plt.hist(Close, range=(25,40), orientation='vertical', \
cumulative=True, histtype='stepfilled', color='red', edgecolor='blue')
plt.title('伯特利近50天收盘价累积分布直方图')

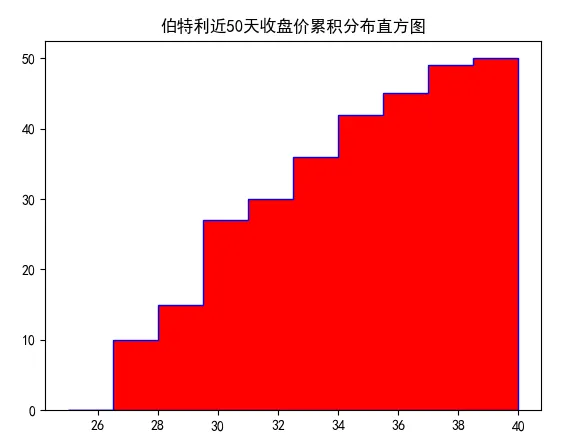

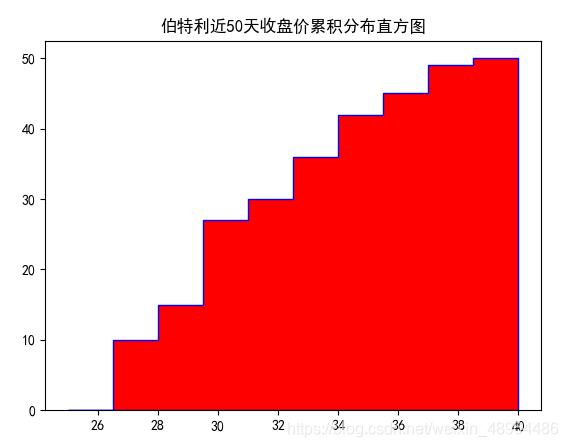

效果如图所示：

3. 饼图(Pie Plot)

• 饼图能够很方便地表现出每一部分占总体的比例。饼图用**pie()**函数绘制，该函数的主要形式如下：
• matplotlib.pyplot.pie(x, labels=None, color=None, shadow=False)
• labels: 用于设定扇形图的标签，为字符串序列类型。
• colors:用于设定扇形图的颜色，为字符串序列类型。
• shadow:用于设定是否有阴影，取值为True或False。默认为False。
• 绘制饼图示例：

plt.rcParams['font.sans-serif'] = ['SimHei']
plt.pie(a, labels=['(24,28]', '(28, 32]', '(32, 36]', '(36, 40]'], colors=('b', 'g', 'r', 'c'), shadow=True)
plt.title('伯特利近50天收盘价分布饼状图')

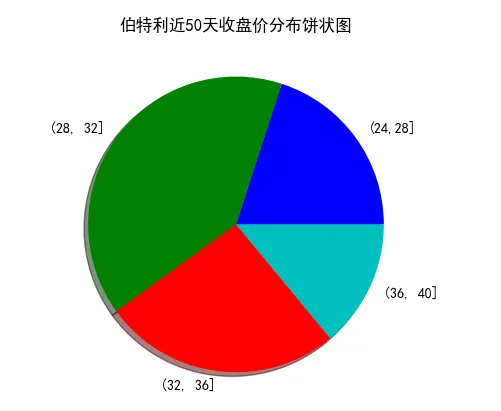

效果如图所示：

4.箱形图(Box Plot)(也称“箱线图”)

4.1 简况

• 箱线图由一个矩形和两条线组成。矩形的上边和下边分别是变量的上四分位数和下四分位数；中间有一条线用来表示变量的中位数。在矩形的上下边各延伸出一条线，每条线的长度一般为1.5倍四分位距（四分位距即上下四分位数之差），这两条先被视为异常值的截断线，上端的线为上边缘线，下端的线为下边缘线。线外的点一般被认为是异常值。
• 箱线图能够很直观地表现出一个变量的分布，也有助于检测异常值。

4.2 boxplot()函数

使用pyplot中的boxplot函数绘制箱形图，该函数主要形式为：

• matplotlib.pyplot.boxplot(x,notch=None, labels=None)

参数x:要绘制的图形数据，可以是数组形式，也可以是多个向量序列。
参数notch:箱线图的类型，为布尔类型，默认为False,表示绘制矩形箱(rectangular box);如果取值为True，则表示绘制锯齿状箱形图(notched box)。
参数labels:表示箱形图的标签，一般为字符串序列类型。
代码示例如下：

plt.rcParams['font.sans-serif'] = ['SimHei']
import numpy as np
data=np.array(df1)
plt.boxplot(data,labels=('Open', 'High', 'Low', 'Close'))
plt.title("伯特利股价箱线图")

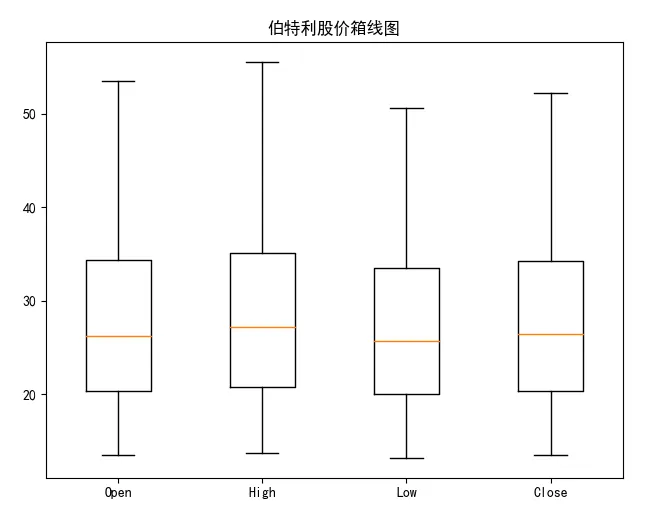

效果如图所示：
