目录
RabbitMQ集群架构模式-主备模式（Warren）--并发和数据量不高
RabbitMQ集群架构模式-远程模式（Shovel）--很少使用
RabbitMQ集群架构模式-多活模式（Federation）--异地数据复制的主流模式
RabbitMQ集群架构模式-镜像模式（Mirror）--常用
RabbitMQ集群架构模式-主备模式（Warren）--并发和数据量不高
RabbitMQ集群架构模式-主备模式（Warren）

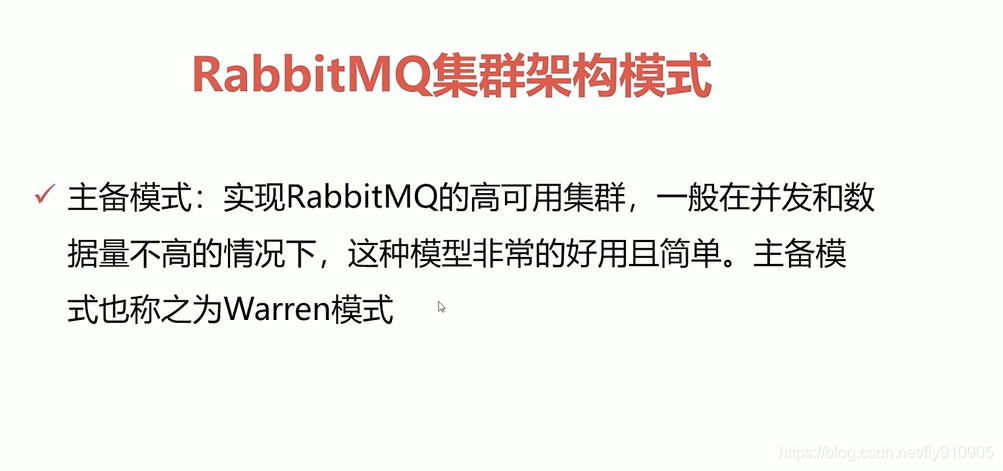

- 实现RabbitMQ的高可用集群，一般在并发和数据量不高的情况下，这种模式非常的好且简单。主备模式也称为Warren模式
主备模式:主节点提供读写，从节点不提供读写服务，只是负责提供备份服务,备份节点的主要功能是在主节点宕机时，完成自动切换 从-->主主从模式:主节点提供读写，从节点只读
RabbitMQ集群架构模式-主备模式（Warren）

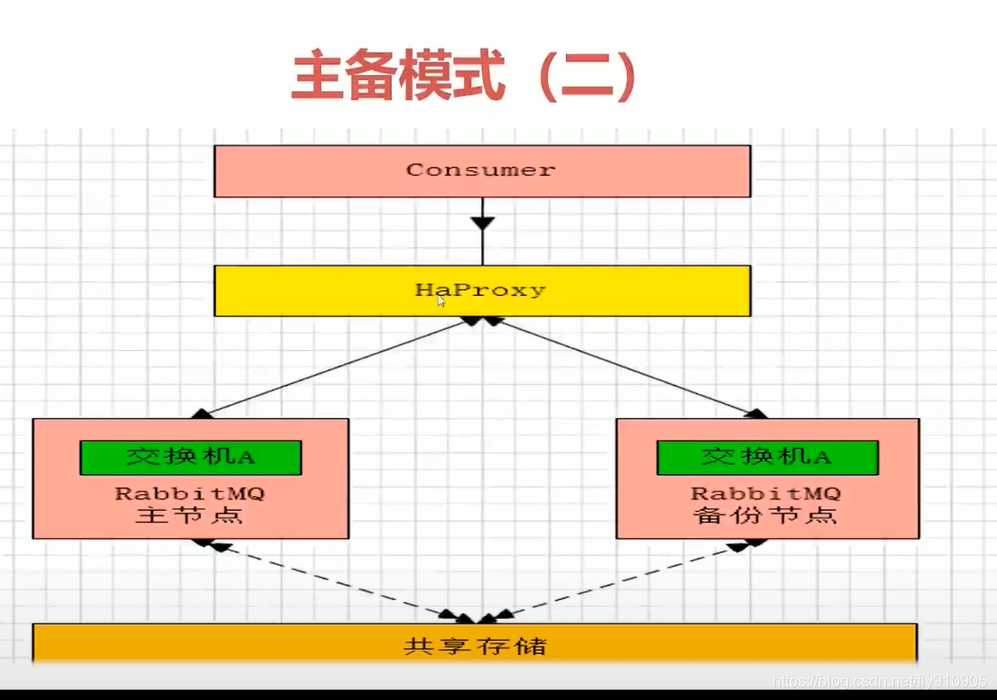

- 主备模式：所谓rabbitmq另外一种模式就是warren（兔子窝），就是一个主/备方案（主节点如果挂了，从节点提供服务而已，和activemq利用zookeeper做主/备一样）
RabbitMQ集群架构模式-主备模式（Warren）

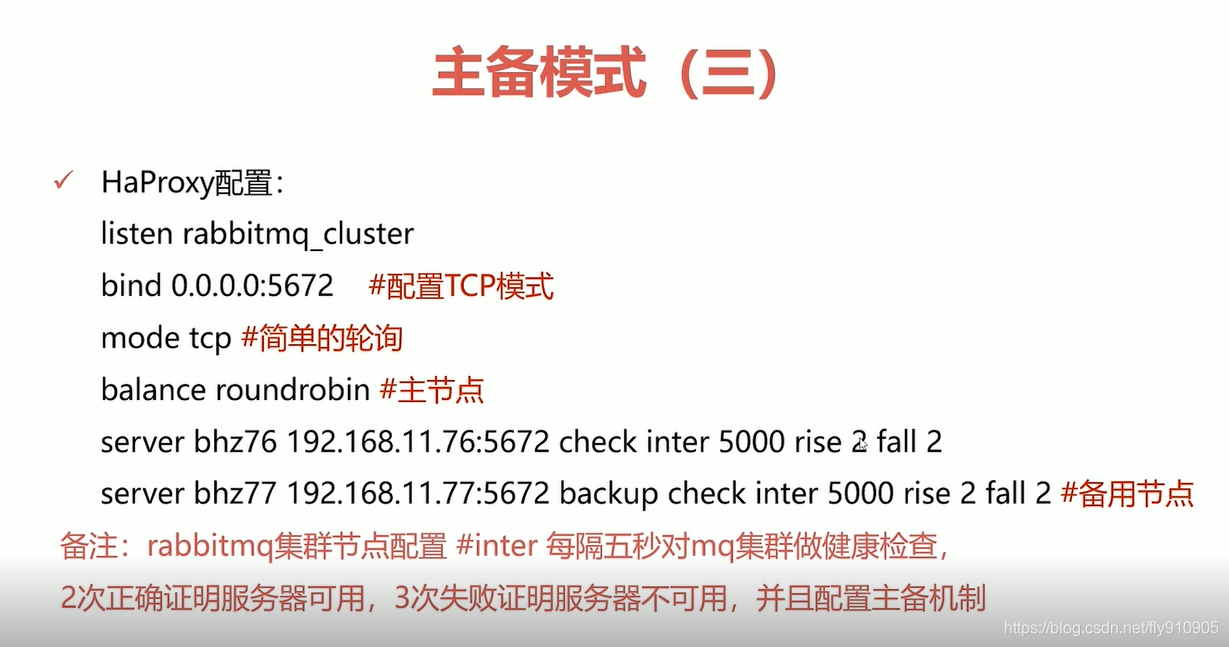

备注：rabbitmq集群节点配置#inter 每隔5秒对mq集群做健康检查，2次正确证明服务器可用，3次失败证明服务器不可用，并且配置主备机制
RabbitMQ集群架构模式-远程模式（Shovel）--很少使用
RabbitMQ集群架构模式-远程模式（Shovel）

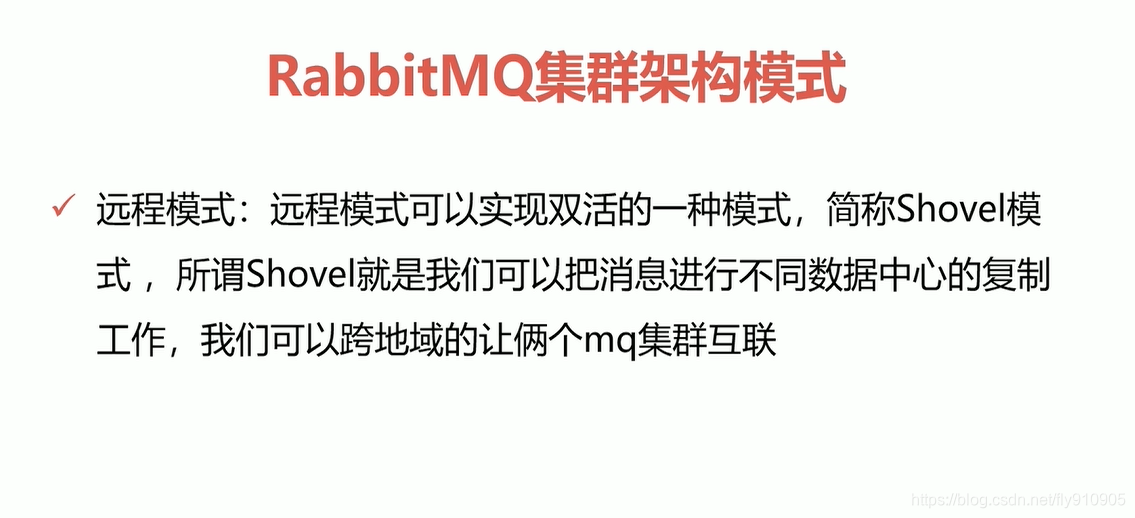

- 远程模式可以实现双活的一种模式，简称 shovel [ˈʃʌvəl] 模式，所谓的 shovel 就是把消息进行不同数据中心的复制工作，可以跨地域的让两个 MQ 集群互联，远距离通信和复制。
RabbitMQ集群架构模式-远程模式（Shovel）

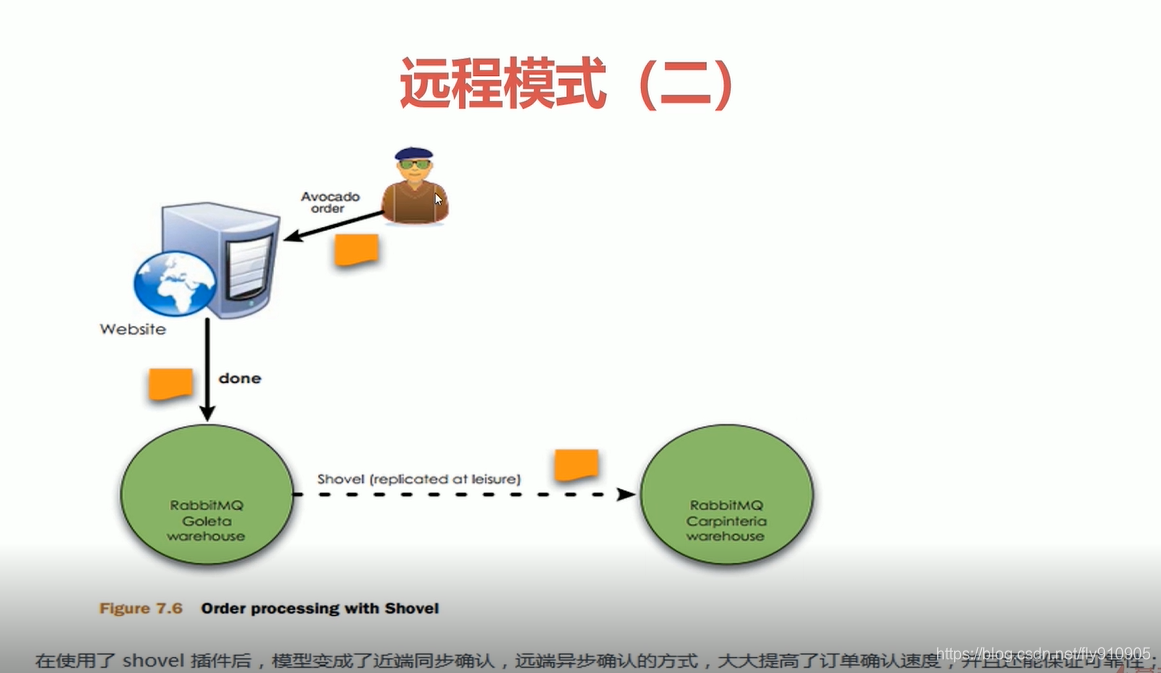

- 如图所示，有两个异地的 MQ 集群（可以是更多的集群），当用户在地区 1 这里下单了，系统发消息到 1 区的 MQ 服务器，发现 MQ 服务已超过设定的阈值，负载过高，这条消息就会被转到 地区 2 的 MQ 服务器上，由 2 区的去执行后面的业务逻辑，相当于分摊我们的服务压力。
- 在使用了 shovel 插件后，模型变成了近端同步确认，远端异步确认的方式，大大提高了订单确认速度，并且还能保证可靠性。

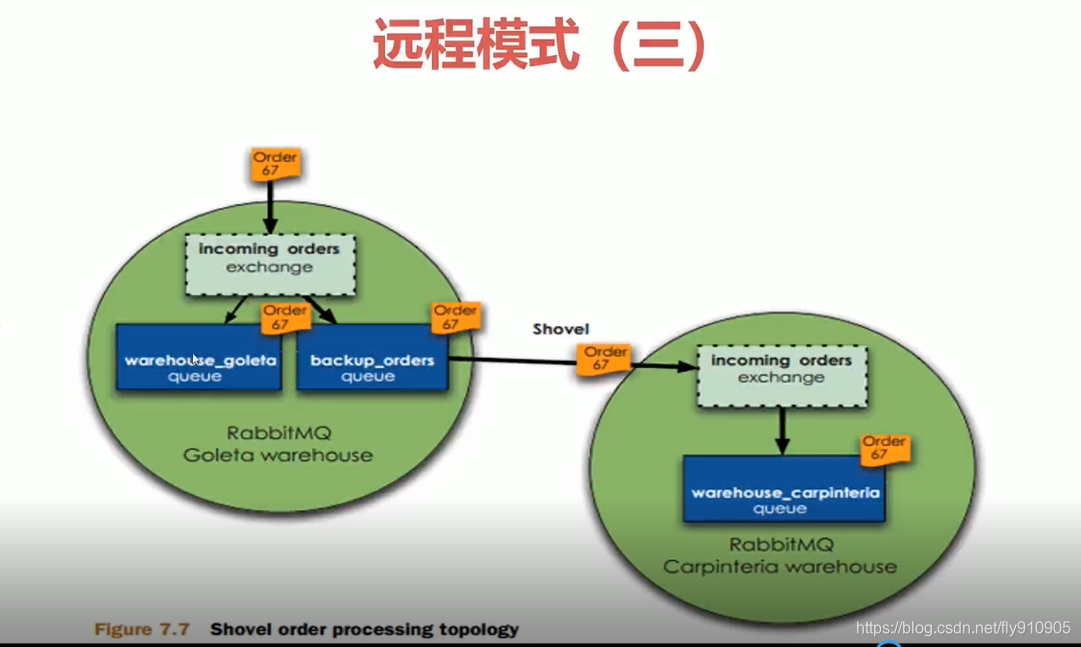

shovel 模式拓扑图
如上图所示，当我们的消息到达 exchange，它会判断当前的负载情况以及设定的阈值，如果负载不高就把消息放到我们正常的 warehouse_goleta 队列中，如果负载过高了，就会放到 backup_orders 队列中。backup_orders 队列通过 shovel 插件与另外的 MQ 集群进行同步数据，把消息发到第二个 MQ 集群上。
这是 rabbitMQ 比较早期的架构模型了，现在很少使用了。
shovel 集群的配置

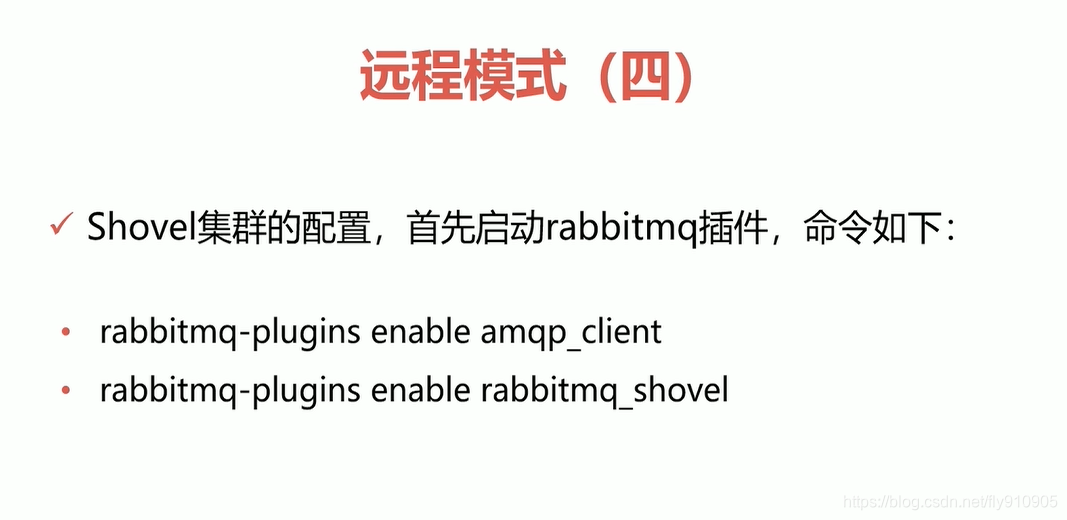

shovel 集群的配置，首先启动 rabbitmq 插件，命令如下:
rabbitmq-plugins enable amqp_client
rabbitmq-plugins enable rabbitmq_shovel
shovel 集群的配置

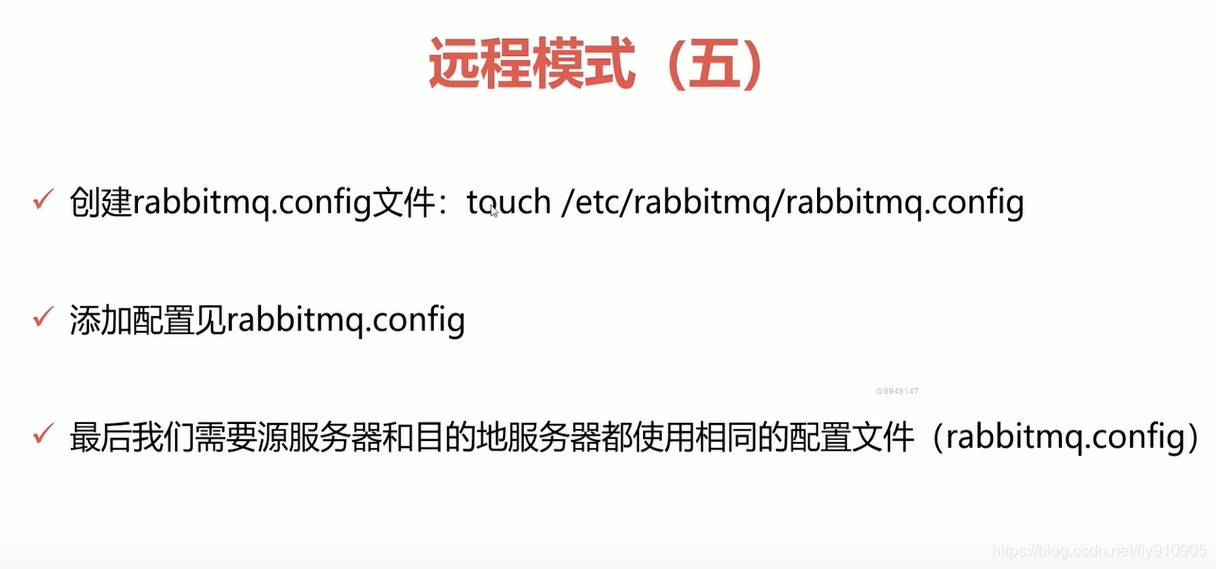

在 /etc/rabbitmq/ 目录下创建 rabbitmq.config 文件。
注意，我们源服务器和目的地服务器都使用这个相同的配置文件。
具体配置如下
shovel 集群的配置
RabbitMQ集群架构模式-多活模式（Federation）--异地数据复制的主流模式
RabbitMQ集群架构模式-多活模式（Federation）

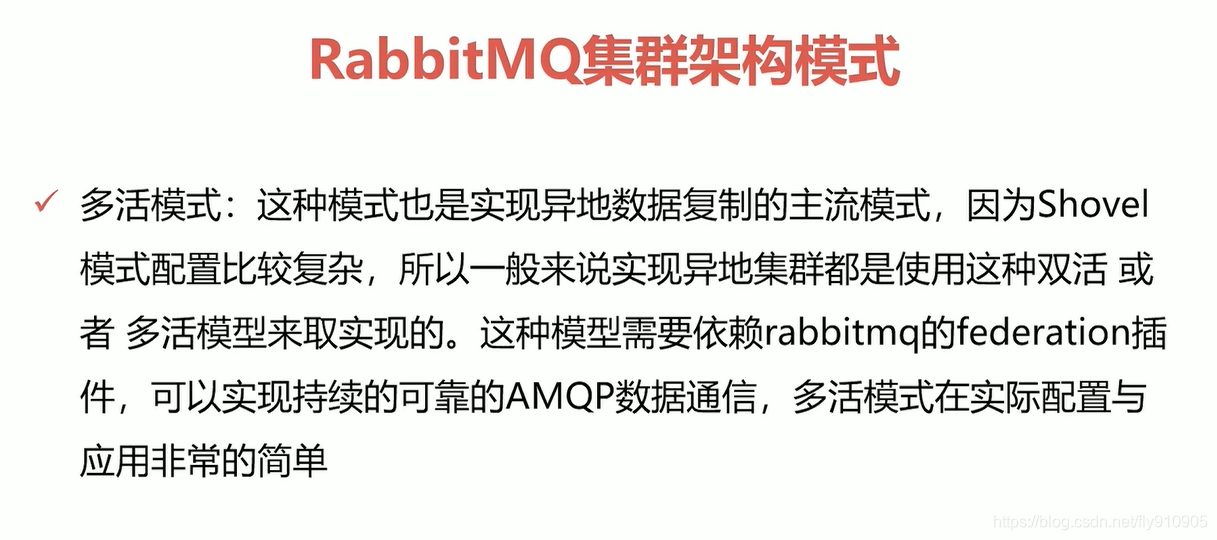

也是实现异地数据复制的主流模式，因为 shovel 模式配置比较复杂，所以一般来说，实现异地集群的都是采用这种双活 或者 多活模型来实现的。这种模式需要依赖 rabbitMQ 的 federation 插件，可以实现持续的，可靠的 AMQP 数据通信，多活模式在实际配置与应用非常的简单。
RabbitMQ集群架构模式-多活模式（Federation）

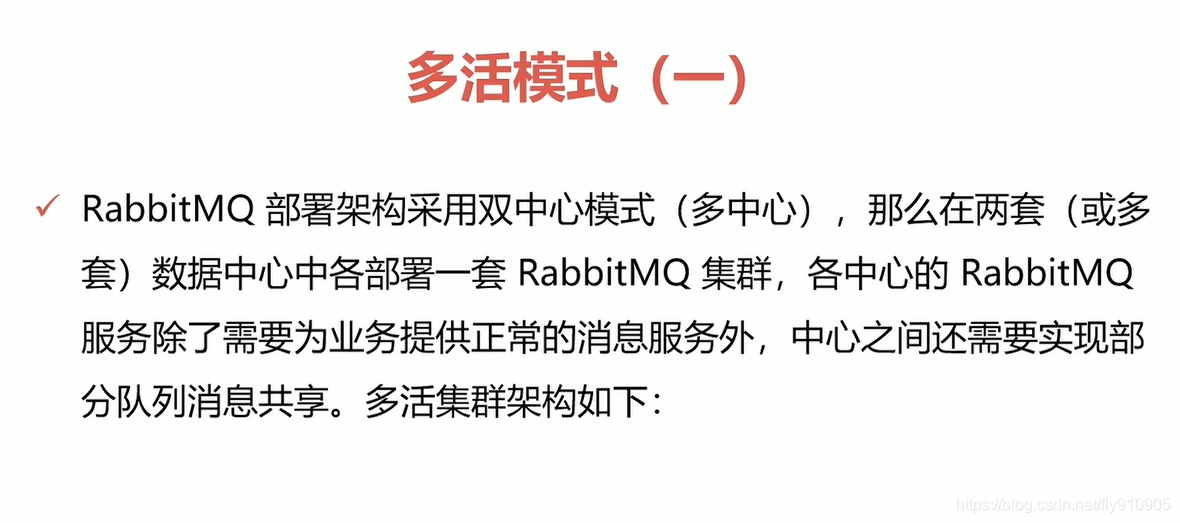

rabbitMQ 部署架构采用双中心模式(多中心)，那么在两套(或多套)数据中心各部署一套 rabbitMQ 集群，各中心的rabbitMQ 服务除了需要为业务提供正常的消息服务外，中心之间还需要实现部分队列消息共享。
RabbitMQ集群架构模式-多活模式（Federation）
RabbitMQ集群架构模式-多活模式（Federation）

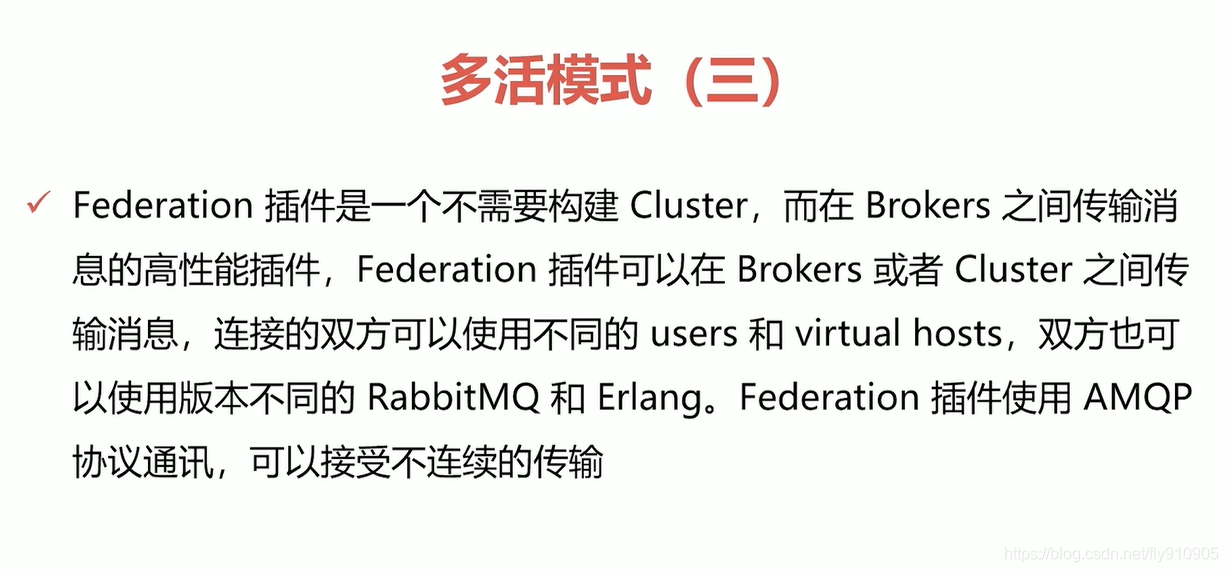

federation 插件是一个不需要构建 cluster ，而在 brokers 之间传输消息的高性能插件，federation 插件可以在 brokers 或者 cluster 之间传输消息，连接的双方可以使用不同的 users 和 virtual hosts，双方也可以使用不同版本的 rabbitMQ 和 erlang。

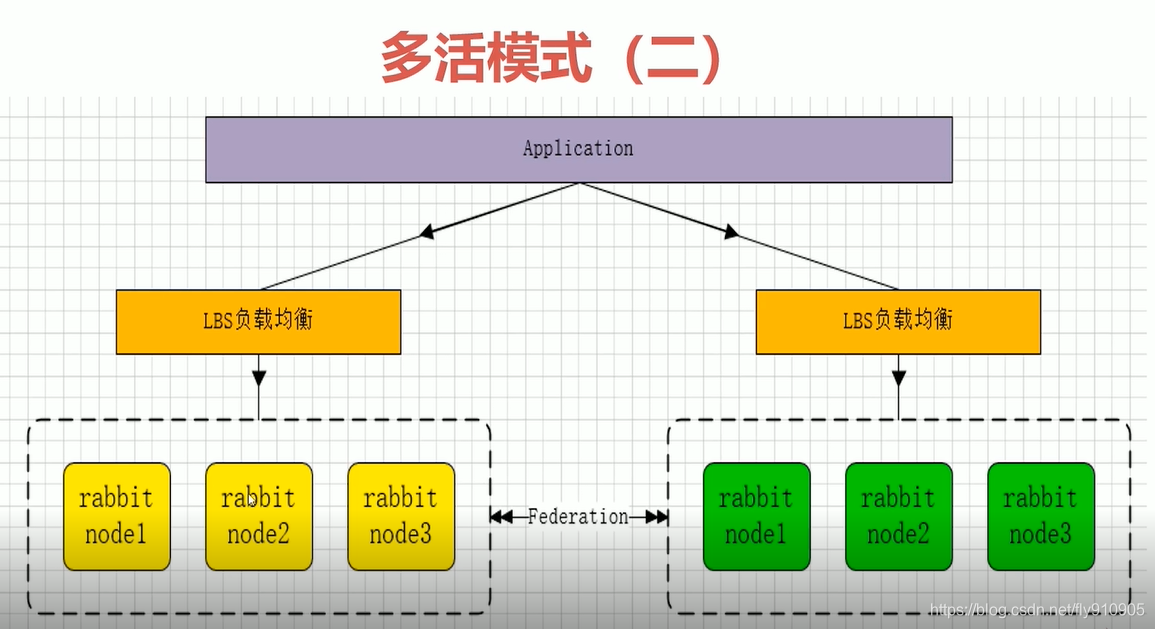

federation 插件使用 AMQP 协议通信，可以接受不连续的传输。federation 不是建立在集群上的，而是建立在单个节点上的，如图上黄色的 rabbit node 3 可以与绿色的 node1、node2、node3 中的任意一个利用 federation 插件进行数据同步。
标题

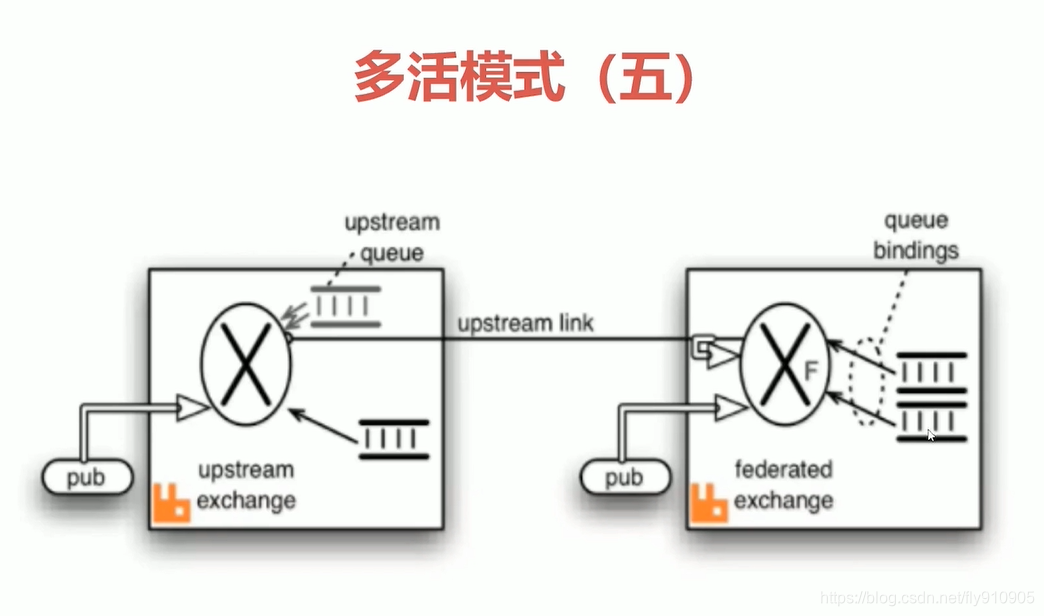

如上图所示，federation exchanges 可以看成 downstream 从 upstream 主动拉取消息，但是并不是拉取所有消息，必须是在 downstream 上已经明确定义 Bingdings 关系的 exchange，也就是有实际的物理 queue 来接收消息，才会从 upstream 拉取消息到 downstream 。
它使用 AMQP 协议实现代理间通信，downstream 会将绑定关系组合在一起，绑定/解绑命令将发送到 upstream 交换机。因此，federation exchange 只接收具有订阅的消息。
RabbitMQ集群架构模式-镜像模式（Mirror）--常用
RabbitMQ集群架构模式-镜像模式（Mirror）

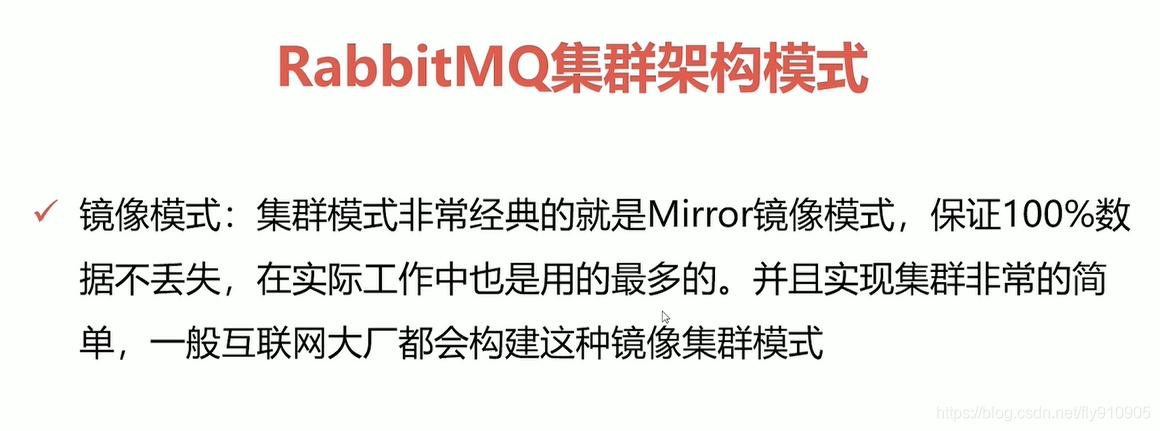

- 非常经典的 mirror 镜像模式，保证 100% 数据不丢失。在实际工作中也是用得最多的，并且实现非常的简单，一般互联网大厂都会构建这种镜像集群模式。
- mirror 镜像队列，目的是为了保证 rabbitMQ 数据的高可靠性解决方案，主要就是实现数据的同步，一般来讲是 2 - 3 个节点实现数据同步。对于 100% 数据可靠性解决方案，一般是采用 3 个节点。
RabbitMQ集群架构模式-镜像模式（Mirror）

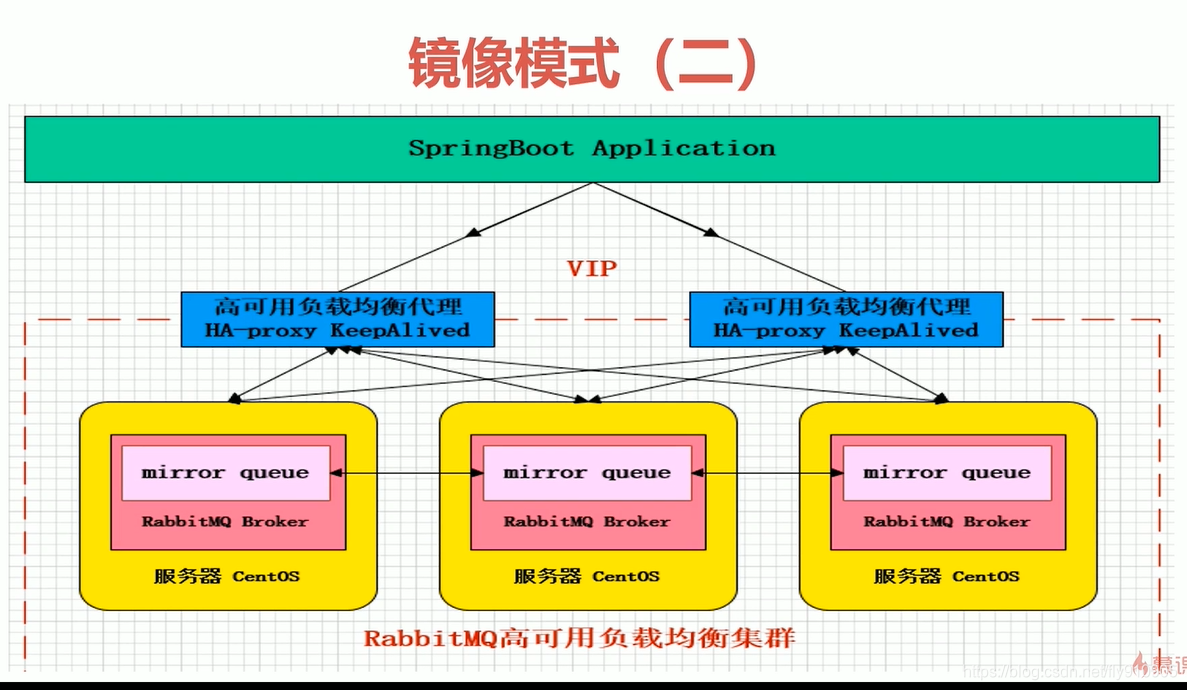

- 如上图所示，用 KeepAlived 做了 HA-Proxy 的高可用，然后有 3 个节点的 MQ 服务，消息发送到主节点上，主节点通过 mirror [ˈmɪrə(r)] 队列把数据同步到其他的 MQ 节点，这样来实现其高可靠。
